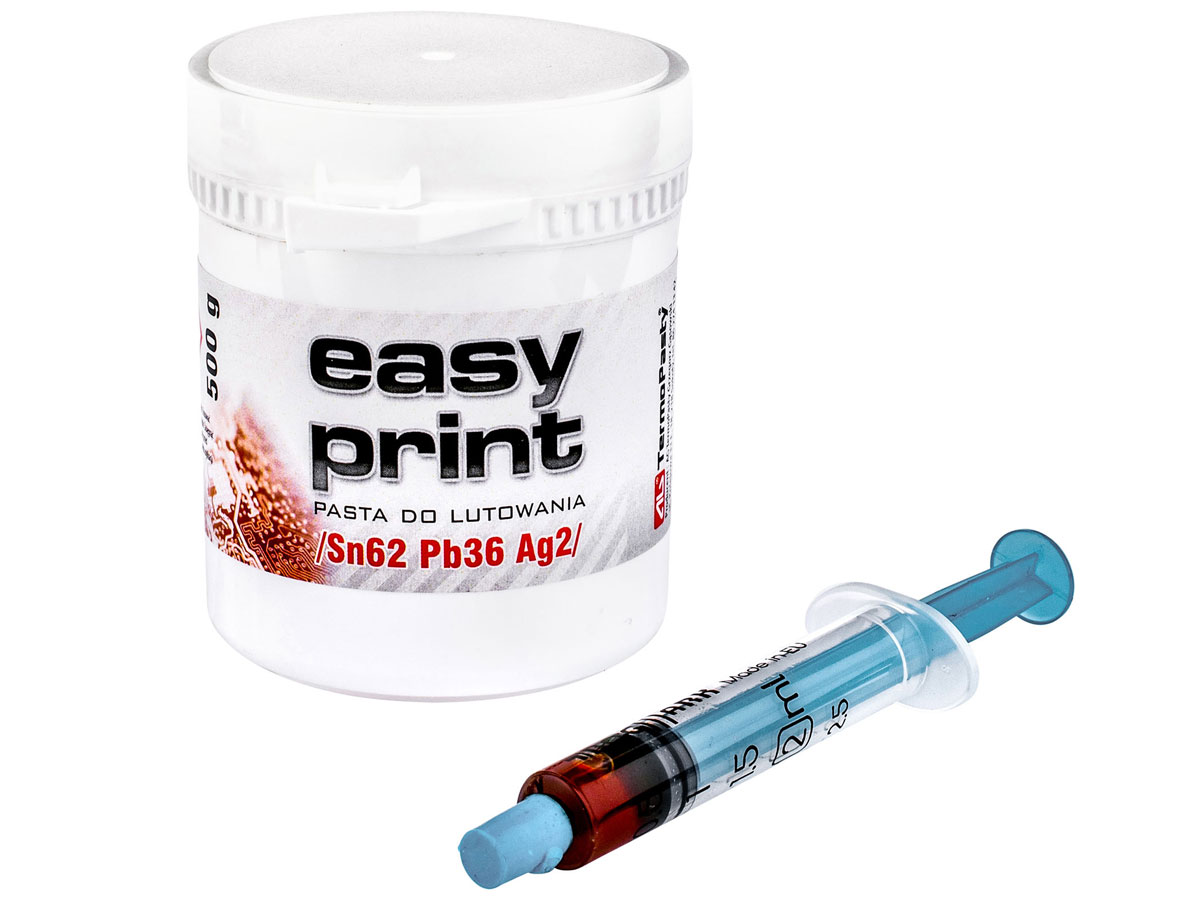

Pasta lutownicza Easy Print Sn62Pb36Ag2 500g

Marka AG TermoPasty prezentuje najwyższej jakości pastę lutowniczą Easy Print Sn62Pb36Ag2, model ART.AGT-027, dystrybuowaną w największym z dostępnych, solidnym metalowym pudełku o pojemności 500 g. Jest to wysoce innowacyjny środek ołowiowy stworzony specjalnie z myślą o precyzyjnym lutowaniu komponentów SMD, stanowiący idealny i najbardziej ekonomiczny wybór dla intensywnych zastosowań przemysłowych na liniach produkcyjnych. Najwyższa jakość składników, w tym 62% cyny, 36% ołowiu oraz uszlachetniające 2% srebra, gwarantuje wyjątkowo skuteczne, wybitnie trwałe i w 100% niezawodne połączenia elektryczne. Ta wysoce plastyczna, szara pasta jest w pełni zgodna z rygorystycznymi normami ISO 9454 1223 oraz J-STD-004 REM-1, co ostatecznie potwierdza jej klasę i bezpieczeństwo. Metalowe pudełko gwarantuje bezpieczne przechowywanie dużej ilości materiału, a dołączony do zestawu dedykowany topnik umożliwia bezproblemowe rozrzedzenie lub skuteczne uzdatnianie przeterminowanej pasty.

Szczegółowa lista parametrów i funkcji

• - Marka: AG TermoPasty
• - Model: ART.AGT-027
• - Klasyczny, w pełni profesjonalny stop lutowniczy (62% cyny, 36% ołowiu, 2% srebra)
• - Pojemność: 500 g
• - Całkowity brak potrzeby mycia układu po lutowaniu
• - Posiada rygorystyczne certyfikaty klasy przemysłowej ISO 9454 1223 oraz J-STD-004 REM-1
• - Przystosowana do bardzo szybkiego druku z maksymalną prędkością rakli na poziomie aż do 150 mm/s
• - Pełne i wierne odtwarzanie pożądanych konturów gwarantowane przez wybitnie długie 8 godzin ciągłej pracy
• - Ponadprzeciętna siła klejenia układów utrzymująca się stabilnie nawet przez pełne 24 godziny
• - Duża wierność i powtarzalność odtwarzania szczegółów z całkowitą redukcją defektu kuleczkowania
• - Produkt wysoce bezpieczny, w pełni neutralny chemicznie dla wszystkich materiałów PCB

Zastosowania produktu

• - Wysoce precyzyjne lutowanie skomplikowanych elementów SMD na automatycznych liniach produkcyjnych
• - Praca we wszystkich powszechnych urządzeniach dedykowanych do lutowania rozpływowego (maszynowe piece strefowe)
• - Płynne lutowanie w standardowej atmosferze (tlenowej), a także w zamkniętej atmosferze osłonowej z użyciem azotu
• - Masowe, przemysłowe drukowanie z wykorzystaniem szablonów elektroformatowanych bądź precyzyjnie ciętych
• - Ogromna pojemność 500 g zapewniająca bezproblemową ciągłość przy bardzo intensywnych, masowych zleceniach
•

Właściwości fizykochemiczne
Wygląd	Szara pasta
Zapach	Brak
Gęstość	~4,6 g/cm³
Uziarnienie	15-25 μm (dla pojemności 20, 40g) / 25-45 μm (dla 6, 250, 500g)
Kleistość	1,0 G/mm² po 24 h
Przydatność do druku	Ponad 8 h
Rodzaj spoiwa	Sn62Pb36Ag2
Klasyfikacja topnika	REL - 0
Test chromatografii bibułowej na Cl (Norma IPC TM 650)	Spełnia (REL - 0)
Oporność powierzchniowa rezystancji (85°C, w 85%)	>2,6*10¹⁰ Ω (po 7 dniach)
Okres przydatności	6 miesięcy



Instrukcja obsługi

Pasta ołowiowa Easy Print to produkt przemysłowy przeznaczony wyłącznie do certyfikowanego użytku zawodowego na stanowiskach lutowniczych. Przed użyciem należy zapoznać się z kartą charakterystyki BHP. Pastę należy doprowadzić do temperatury otoczenia 23–26°C (nie przekraczając 28°C) przed nakładaniem, aby uniknąć kondensacji wilgoci.

Nałóż odmierzoną porcję bezpośrednio na czyste pola miedziane lub przez metalowy szablon. Przy użyciu przemysłowej drukarki lub rakli zachowaj nacisk 1,5–3 N/cm i prędkość 25–150 mm/s, aby uzyskać stabilny wałek pasty o średnicy 15–20 mm. Następnie ogrzej obwód metodą rozpływową za pomocą Hot Air lub pieca wielostrefowego, dostosowując temperaturę roboczą do profilu lutowniczego Sn62Pb36Ag2.

Pasta należy do klasy No Clean – po ostygnięciu układ jest gotowy do użycia bez mycia. W razie potrzeby można zastosować zmywacz PCB alkoholowy. Nie mieszać pasty świeżej z utlenioną, ponieważ obniża to właściwości produktu.

Zasady magazynowania

Zważywszy na ogromną wagę zawartości oraz na wyjątkowo delikatną trwałość struktury chemicznej zawiesiny (co ma na celu eliminację zjawiska opadania ciężkiego proszku metalicznego), przemysłowe, metalowe pudełko z pastą należy bezwarunkowo składować wyłącznie w dedykowanych chłodziarkach z zachowaniem wysoce stabilnej, chłodniczej temperatury w bardzo wąskim przedziale od 3°C do maksymalnie 7°C. W takich dogodnych, monitorowanych warunkach całkowity, bezpieczny okres przydatności żelu lutowniczego do maszyn osiąga gwarantowaną wartość równo 6 pełnych miesięcy. Metalowe puszki w przerwach od produkcji muszą bezwzględnie być bardzo szczelnie zamknięte, by w najmniejszym stopniu nie umożliwiać parowania żywicznych rozpuszczalników.

Dodatkowe materiały:

	Karta techniczna
	Karta charakterystyki
