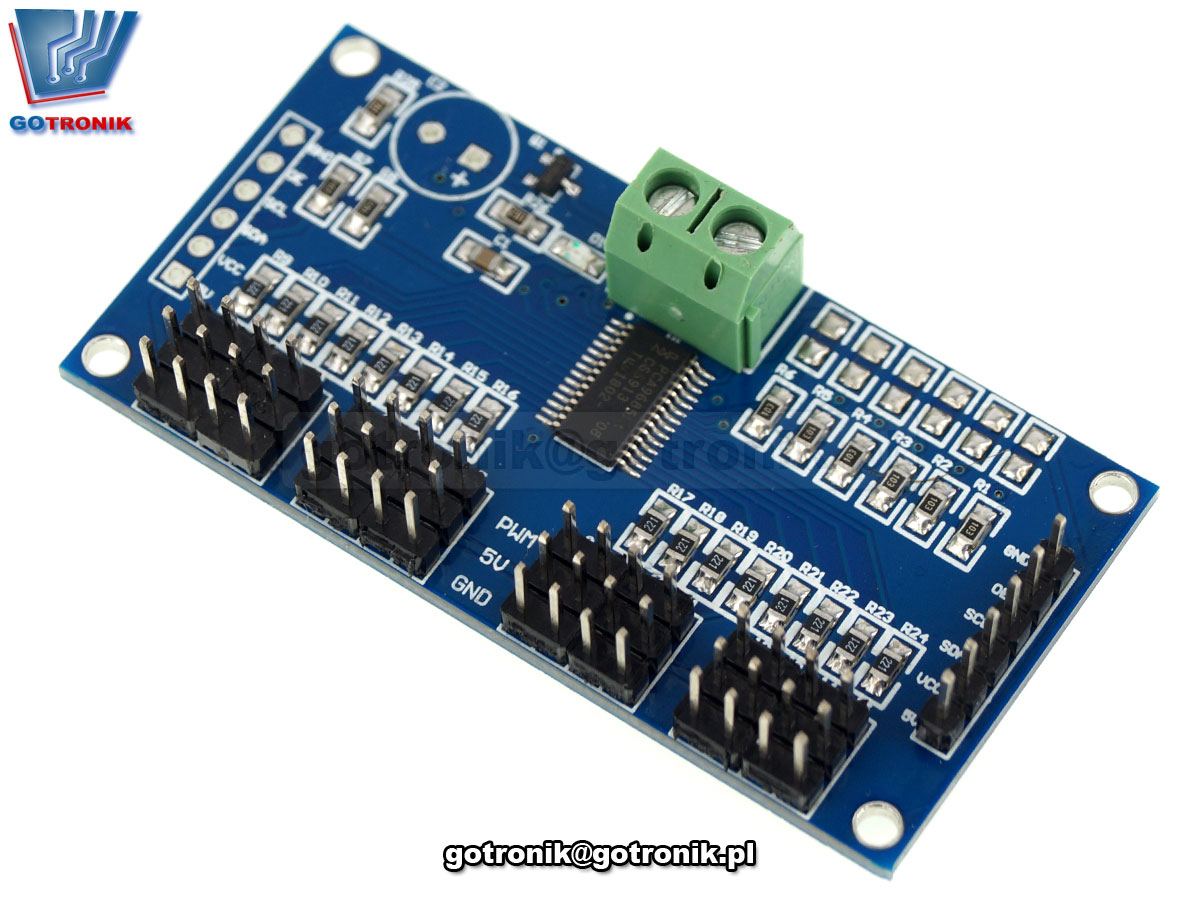

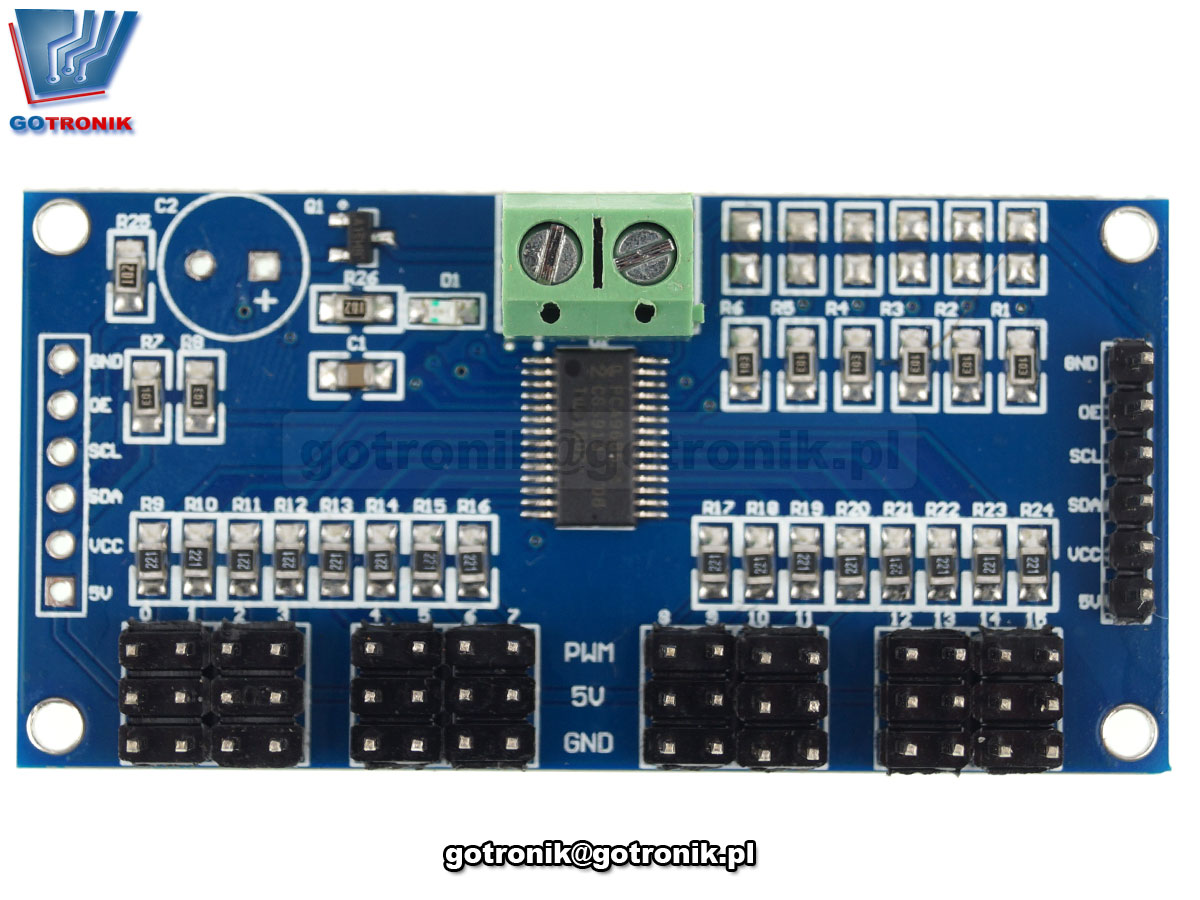

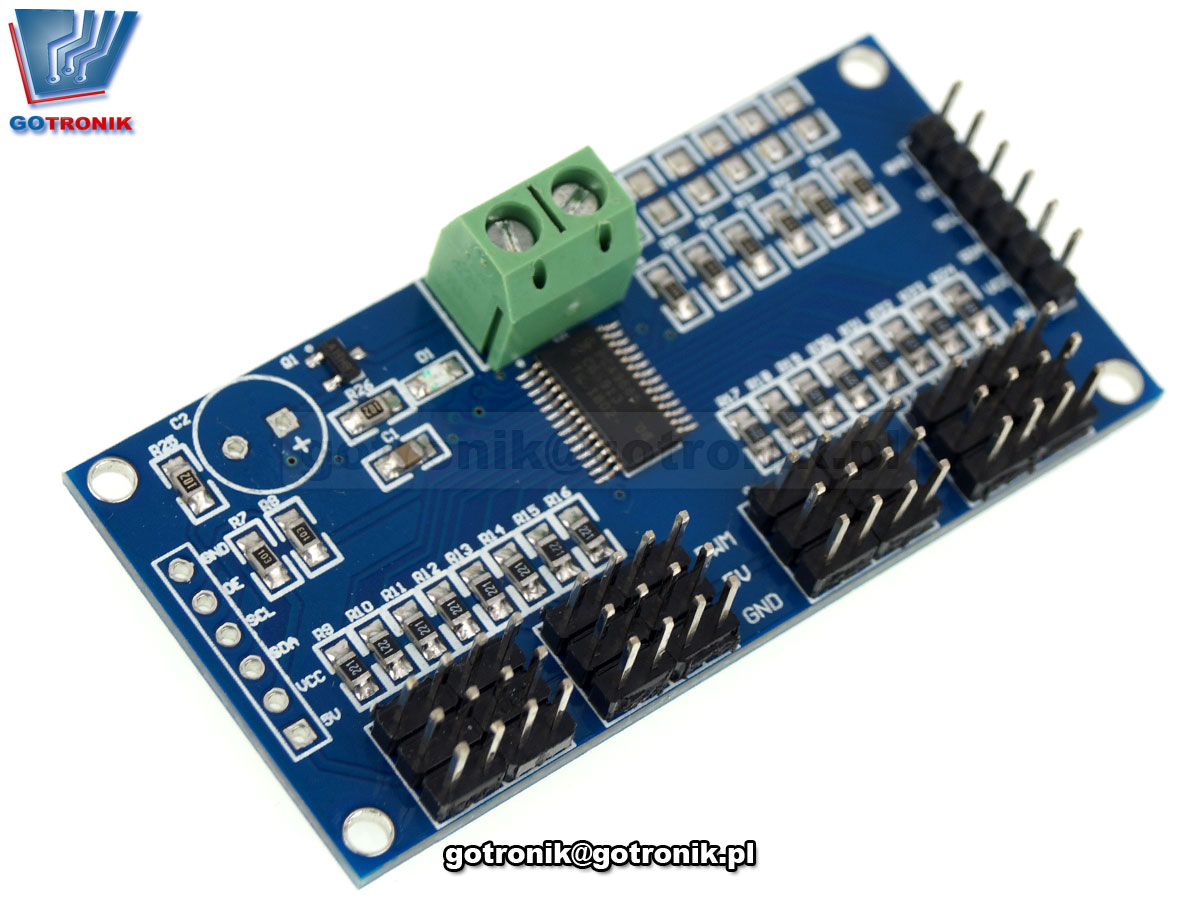

LCT-209 PCA9685 16 kanałowy sterownik serw PWMLCT-209 PCA9685 16 kanałowy sterownik serw PWMLCT-209 PCA9685 16 kanałowy sterownik serw PWM
LCT-209 PCA9685 16 kanałowy sterownik serw PWMLCT-209 PCA9685 16 kanałowy sterownik serw PWMLCT-209 PCA9685 16 kanałowy sterownik serw PWM

PCA9685 16 kanałowy sterownik serw PWM

Dostępność: Wkrótce dostępny

Czas wysyłki: 24 godziny

Koszt wysyłki: od 14,00 zł Dostępne formy wysyłki dla oglądanego produktu:firma kurierska GLS - 15,00 zł
odbiór osobisty: Wrocław ul. Bystrzycka 69C - 0,00 zł
InPost Paczkomaty24 - 14,00 zł

Numer katalogowy: LCT-209

Stan magazynowy:

Stan produktu: Nowy

Cena: 16,00 zł

Chwilowo niedostępny

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
PCA9685 16 kanałowy sterownik serw PWM
LCT-209 PCA9685 16 kanałowy sterownik serw PWM
Moduł 16 kanałowego sterownika - kontrolera zbudowanego w oparciu o układ scalony PCA9685. Możliwe sterowanie, kontrola serw, regulację prędkości silników programowo poprzez szeregowy interfejs I2C z poziomu Arduino lub innego systemu mikroprocesorowego. Moduł sterownika może sterować 16 wyjściami PWM, każde wyjście jest programowalne poprzez interfejs I2C. Możliwość wykorzystania do zastosowań innych niż sterowanie silnikami. Sterowanie PWM czyli regulację współczynnika wypełnienia można wykorzystać do regulacji mocy odbiorników zasilanych napięciem stałym np. regulacja jasności świecenia diod LED.
LCT-209 PCA9685 16 kanałowy sterownik serw PWMLCT-209 PCA9685 16 kanałowy sterownik serw PWMLCT-209 PCA9685 16 kanałowy sterownik serw PWM
dane techniczne:
  • 16 kanałowy sterownik zbudowany w oparciu o PCA9685
  • moduł wyposażony w gniazdo ARK oraz goldpiny raster 2,54mm
  • napięcie pracy: od 2,3 do5,5V
  • protokół komunikacyjny: I2C
  • liczba kanałów: 16
  • rozdzielczość: 12 bit
  • napięcie wejścia: w zależności od napięcia układów - max 6V
  • płytka drukowana dwustronna z metalizacją otworów
  • wymiary płytki PCB: 63,1 x 31,8mm

opis wyprowadzeń:
  • VCC: napięcie robocze modułu
  • GND: masa
  • SCL, SDA: interfejs komunikacyjny I2C
  • V +: przekładnia kierownicza i inne obwodowe napięcie sterujące
  • PWM: wyjście sygnału PWM

Przykład podłączenia modułu:
VCC podłączyć do Arduino 5V, GND podłączyć do Arduino GND, SDA podłączyć do pinu analogowego np. A4, SCL podłączyć do A5. Urządzenie do sterowania podłączyć do pinu 0-15 w module PWM, wgrać kod programu do Arduino.
https://learn.adafruit.com/16-channel-pwm-servo-driver/using-the-adafruit-library


Arduino 16 road PWM/Servo/Steering gear drive plate Controller Robot IIC PCA9685
