Płytka drukowana SO14/TSOP14 na DIP14

Płytka drukowana SO14/TSOP14 na DIP14

Czas wysyłki: 24 godziny

Koszt wysyłki: od 11,99 zł

Numer katalogowy: PCB-119

Stan magazynowy:

Stan produktu: Nowy

Cena brutto: 2,36 zł

Cena netto: 1,92 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Płytka drukowana SO14/TSOP14 na DIP14
PCB-119 Płytka drukowana SO14/TSOP14 na DIP16 PCB adapter 1.27mm: SOP14/SOIC14/SO14/ 0.65mm: TSSOP14/SSOP14/MSOP14 0.65mm: TSSOP14/SSOP14/MSOP14


Uniwersalna płytka drukowana pcb do obudów smd SO14/SOP14/SOIC14 raster 1,27mm/50mils na DIP14 lub TSSOP14/SSOP14/MSOP14 0,65mm na DIP14. Wyprowadzenia sygnałów pod standardowe złącze DIP14 z rastrem 2,54mm. Wystarczy dolutować listwę kołkową typu GOLD-PIN i mamy gotowy adapter służący do zaprogramowania lub odczytu lub do wykorzystania w pracach prototypowych z płytkami stykowymi lub uniwersalnymi. (SIP: single inline package, DIP dual inline package). Płytka drukowaną można wykorzystać do układów w obudowach SMD o liczbie wyprowadzeń mniejszej niż 14pin (niewykorzystane wszystkie pola lutownicze) np. SOP/TSSOP14, SOP/TSSOP14, SO14, SOP14, SOIC14 itd.

PCB-119 Płytka drukowana SO14/TSOP14 na DIP16 PCB adapter 1.27mm: SOP14/SOIC14/SO14/ 0.65mm: TSSOP14/SSOP14/MSOP14

dane techniczne:

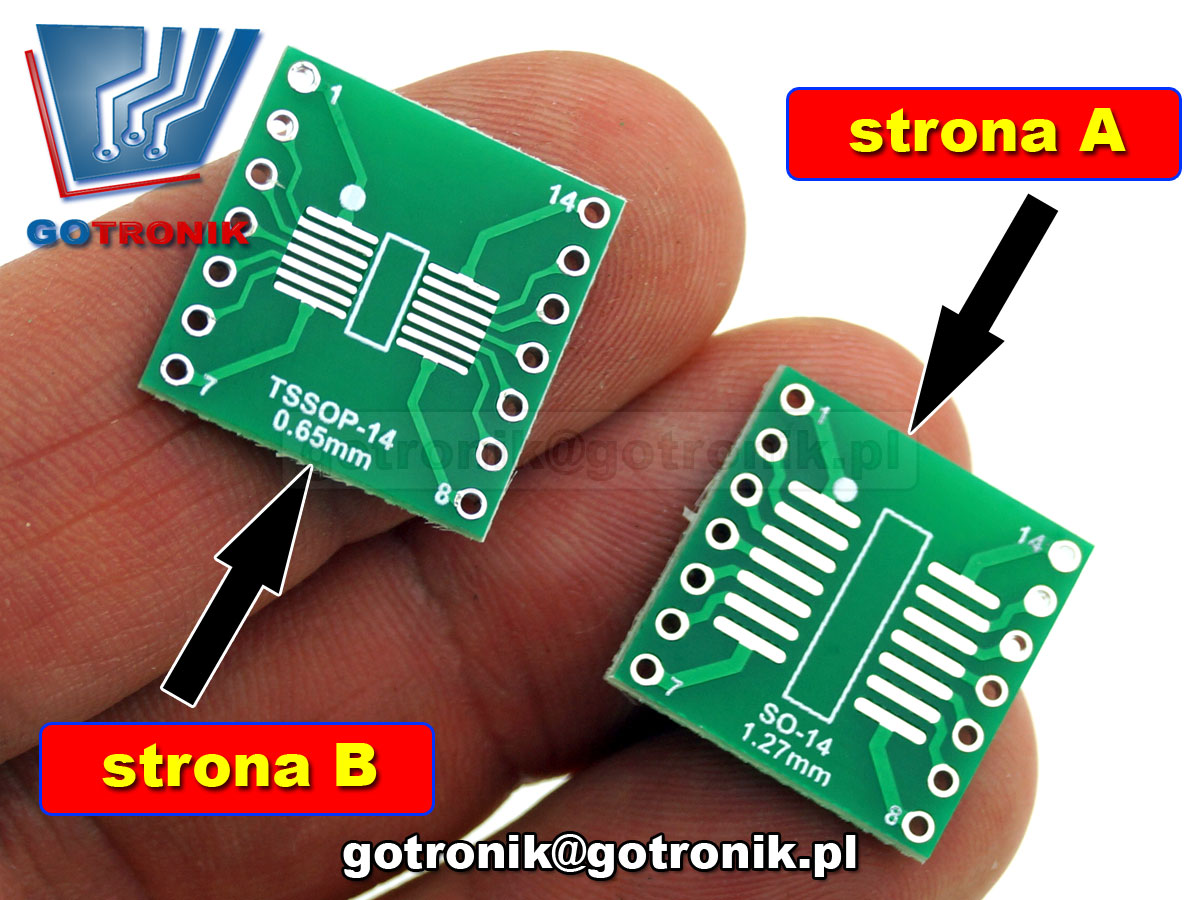

  • płytka drukowana adaptera przejściówki z TSSOP14 lub DIP14 lub z SOP14 lub DIP14
  • strona "A": adapter SOP14pin raster 1,27mm=50mils na DIP14 raster 2,54mm
  • strona "B": adapter TSSOP14pin raster 0,65mm na DIP14 raster 2,54mm
  • wyprowadzenia na standardowe złącze DIP14
  • połączenie pinów 1:1
  • wyprowadzenia sygnałów pod listwę GOLD-PIN 2.54mm (standardowy)
  • rozstaw otworów 2,54mm = 100mils
    -->
    pasuje do listw kołkowych GOLD-PIN
  • płytka drukowana PCB dwustronna z metalizacją otworów
  • soldermaska
  • pocynowane pola kontaktowe
  • wymiary: 17,78 x 35,56mm
wymiary płytki drukowanej:
PCB-119 Płytka drukowana SO14/TSOP14 na DIP16 PCB adapter 1.27mm: SOP14/SOIC14/SO14/ 0.65mm: TSSOP14/SSOP14/MSOP14PCB-119 Płytka drukowana SO14/TSOP14 na DIP16 PCB adapter 1.27mm: SOP14/SOIC14/SO14/ 0.65mm: TSSOP14/SSOP14/MSOP14
1.27mm: SOP14/SOIC14/SO14/
0.65mm: TSSOP14/SSOP14/MSOP14
PCB-119 Płytka drukowana SO14/TSOP14 na DIP16 PCB adapter 1.27mm: SOP14/SOIC14/SO14/ 0.65mm: TSSOP14/SSOP14/MSOP14

Przykładowe poradniki z lutowaniem elementów elektronicznych SMD:




Lutowanie elementów SMD - montaż i demontaż z płytek drukowanych PCB:


Nauka lutowania elementów elektronicznych SMD:





zdjęcia:
PCB-119 Płytka drukowana SO14/TSOP14 na DIP16 PCB adapter 1.27mm: SOP14/SOIC14/SO14/ 0.65mm: TSSOP14/SSOP14/MSOP14
PCB-119 Płytka drukowana SO14/TSOP14 na DIP16 PCB adapter 1.27mm: SOP14/SOIC14/SO14/ 0.65mm: TSSOP14/SSOP14/MSOP14
