PRP1 aktywna sonda napięciowa 2 GHz USB-C Zeenko

Aktywna sonda napięciowa Zeenko PRP1 v2.0 to wysoce precyzyjne narzędzie pomiarowe o paśmie przenoszenia sięgającym 2 GHz, zaprojektowane specjalnie do dokładnej analizy tętnień, szumów oraz stanów nieustalonych na liniach zasilających prądu stałego. Urządzenie to jest niezastąpione przy weryfikacji integralności zasilania w nowoczesnych systemach cyfrowych, oferując profesjonalne parametry zarezerwowane dotychczas dla znacznie droższych rozwiązań. Sonda posiada przesunięcie napięciowe do ±24 V oraz zakres sygnału aktywnego ±500 mV, co pozwala na przechwytywanie składowych zmiennych o wysokiej częstotliwości bez obciążania badanego obwodu. Dzięki wejściowej impedancji prądu stałego na poziomie 50 kΩ oraz impedancji zmiennoprądowej wynoszącej 50 Ω, sprzęt zachowuje pełną integralność sygnałów wysokiej częstotliwości przy minimalnym obciążeniu pojemnościowym wynoszącym zaledwie 0.5 pF. Pozwala to na wykonywanie niezwykle dokładnych pomiarów najmniejszych zakłóceń, osiągając poziom szumów własnych zaledwie 65 µV RMS przy paśmie do 20 MHz.

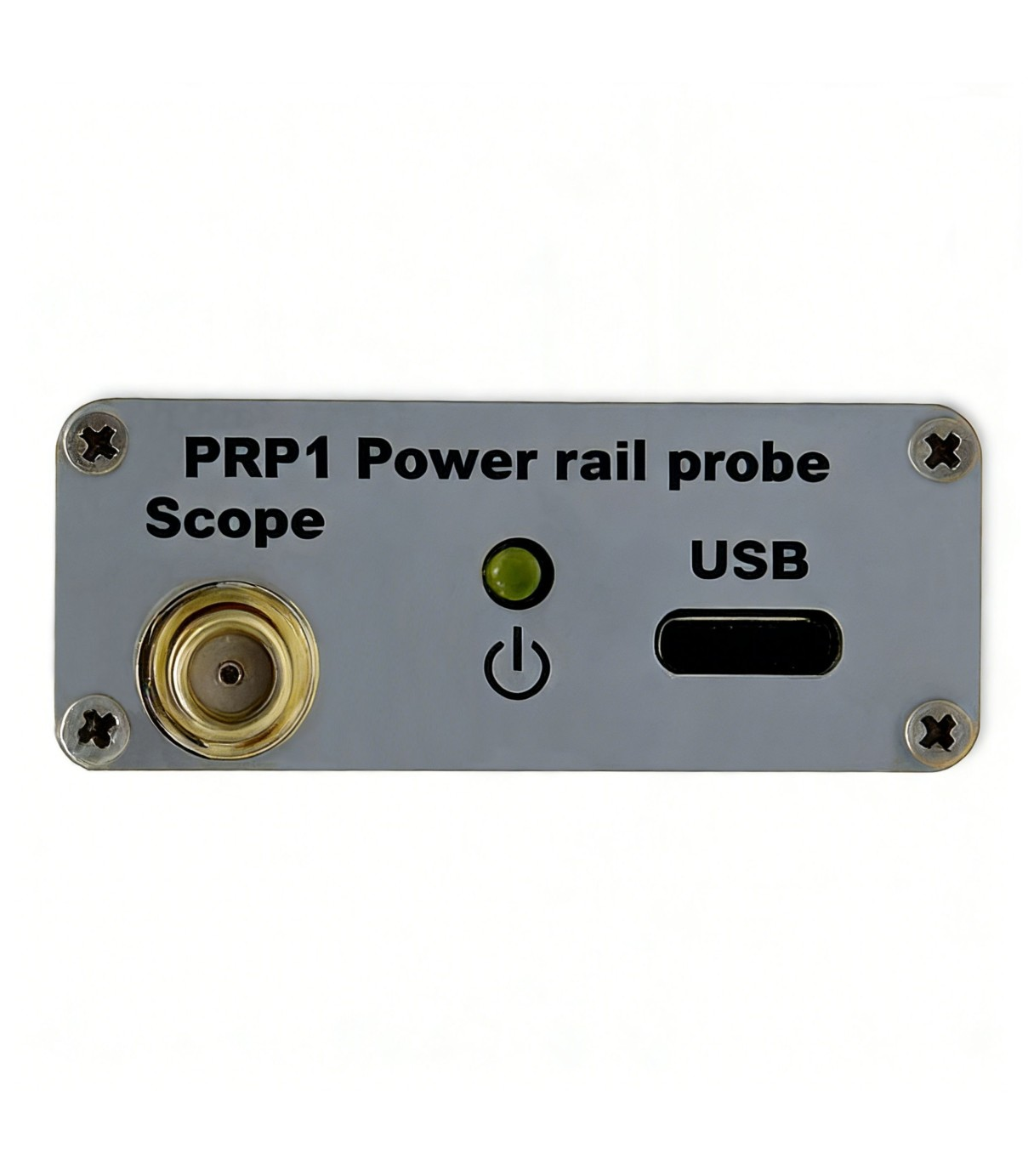

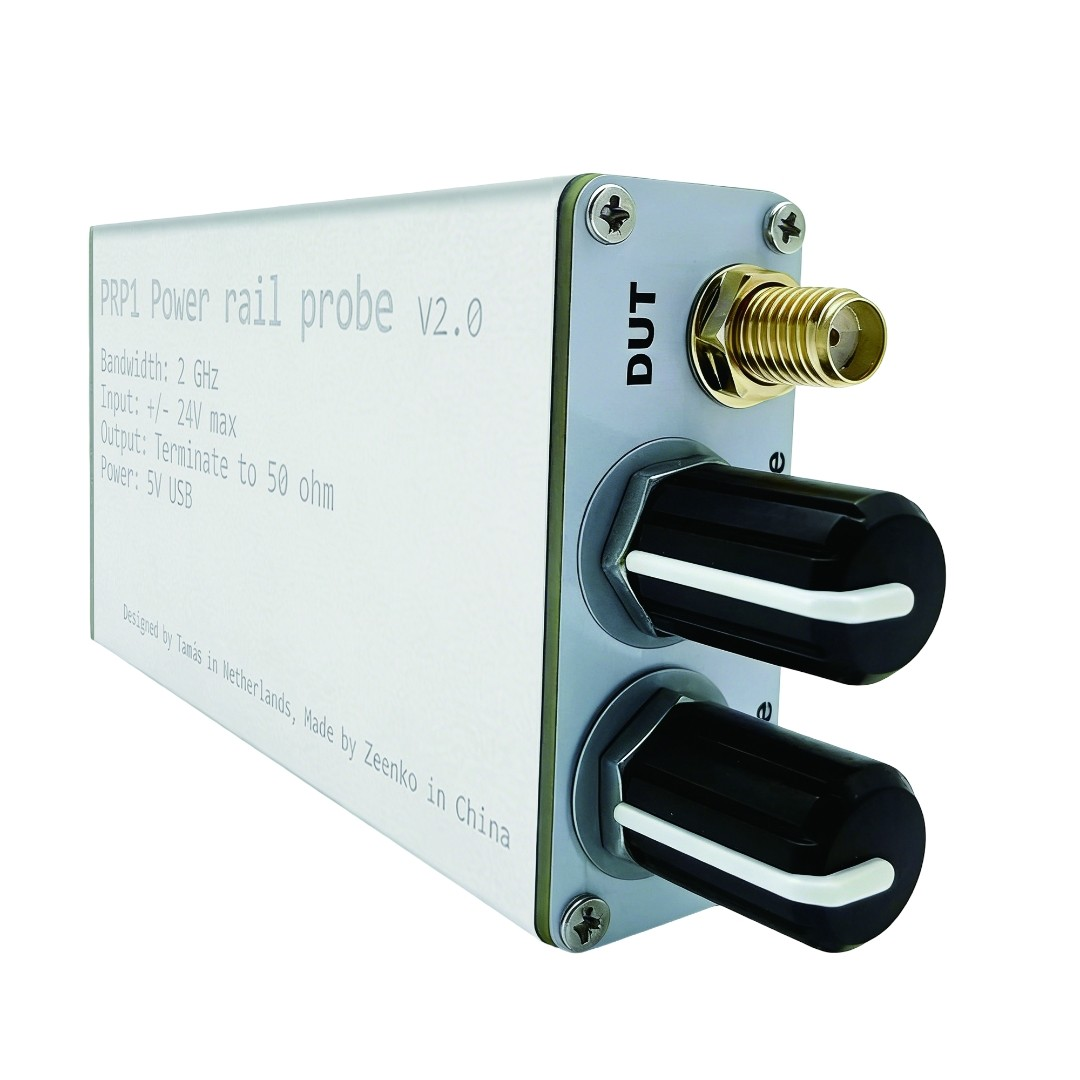

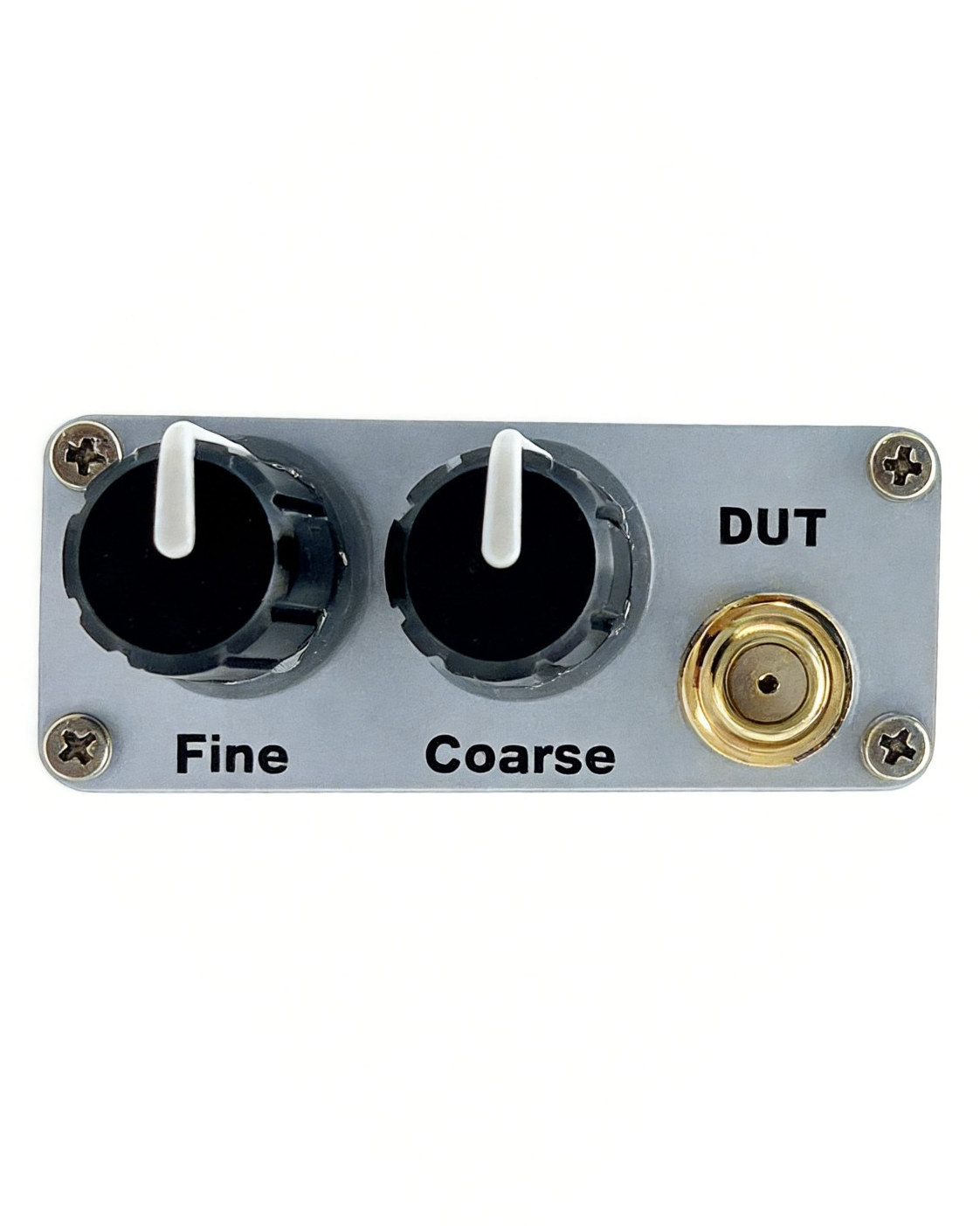

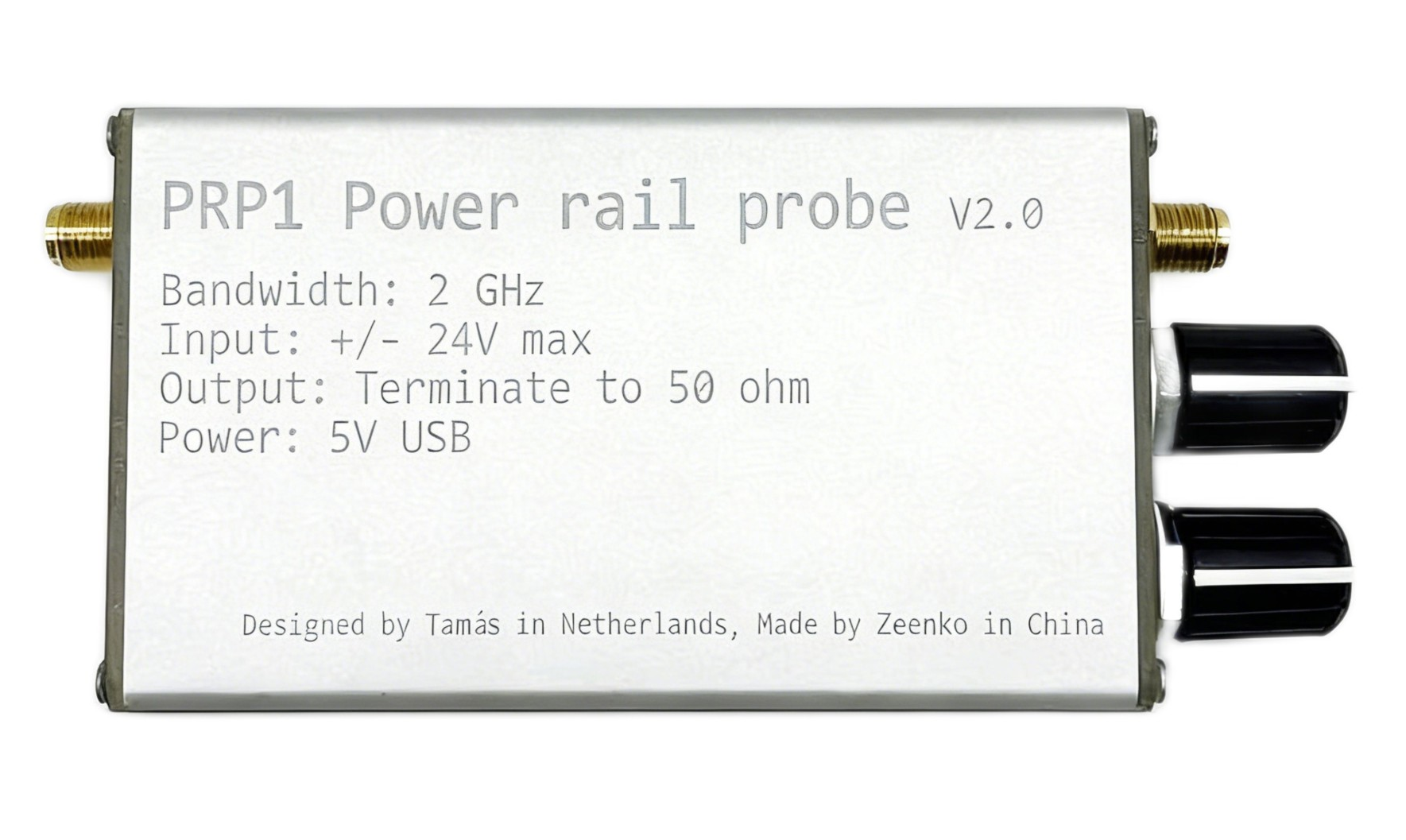

Moduł został zamknięty w kompaktowej i niezwykle solidnej metalowej obudowie, która pełni również funkcję ekranu chroniącego układ pomiarowy przed wpływem zewnętrznych zakłóceń elektromagnetycznych. Na obudowie umieszczono standaryzowane złącza SMA służące do podłączenia sygnału wejściowego z badanego obwodu oraz wyprowadzenia sygnału do oscyloskopu. Z boku urządzenia znajdują się dwa manualne potencjometry obrotowe pozwalające na zgrubną i precyzyjną kompensację składowej stałej, co umożliwia usunięcie napięcia DC i pozwala oscyloskopowi skupić się wyłącznie na analizie pożądanych tętnień. Zasilanie sondy odbywa się poprzez uniwersalny port USB Type-C napięciem 5 V, co gwarantuje pełną mobilność i wygodę użytkowania z dala od dedykowanych zasilaczy laboratoryjnych. Sonda znajduje szerokie zastosowanie przy diagnozowaniu płyt głównych, projektowaniu przetwornic DC-DC, optymalizacji systemów zasilania mikrokontrolerów oraz wnikliwych testach zasilania szybkich układów FPGA.


Kluczowa specyfikacja

• - Marka: Zeenko
• - Model: PRP1 v2.0
• - Pasmo przenoszenia: 2 GHz
• - Maksymalny offset napięciowy: ±24 V
• - Zakres sygnału aktywnego: ±500 mV
• - Kluczowe funkcje:
•   = Analiza tętnień i szumów DC
•   = Ręczna kompensacja składowej stałej
•   = Minimalne obciążenie obwodu
• - Tłumienie sygnału: 1.3:1
• - Szumy: 65 µV RMS do 20 MHz
• - Impedancja wejściowa DC: 50 kΩ
• - Złącza: SMA
• - Zasilanie: USB Type-C, 5 V
• - Wymiary: 11 × 5.1 × 2.1 cm
• - Waga: 79 g
•

Github

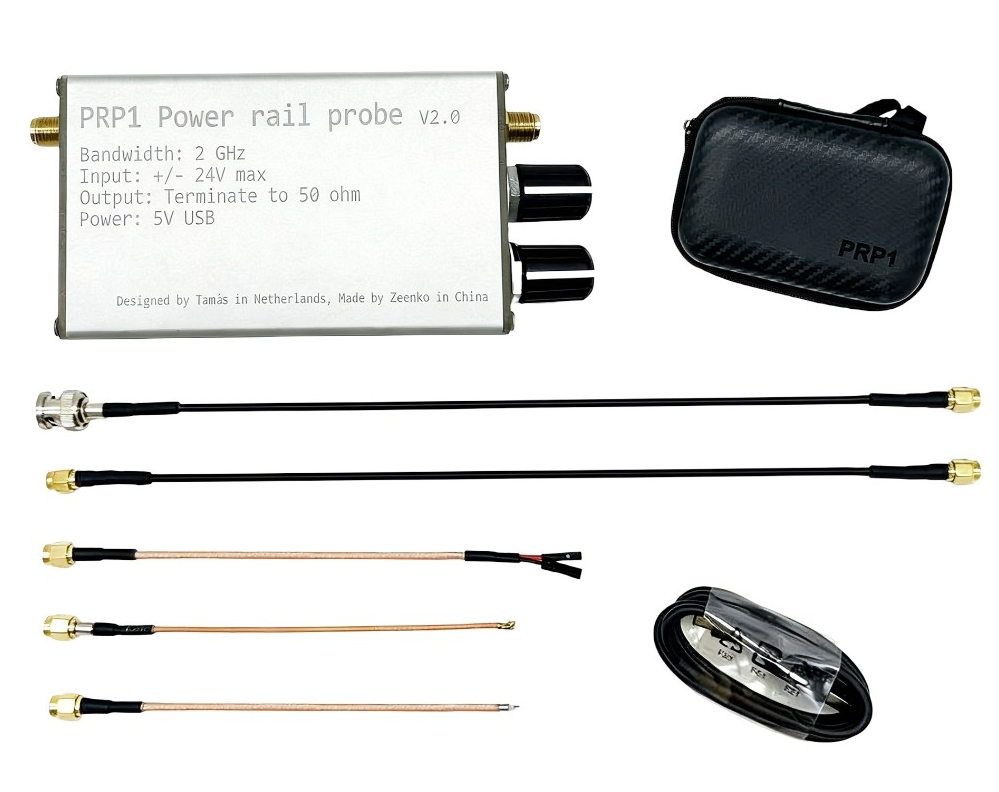

Zestaw zawiera - 1 x Aktywna sonda napięciowa Zeenko PRP1  - 1 x Przewód koncentryczny SMA do BNC - 1 x Przewód połączeniowy SMA do SMA - 1 x Przewód koncentryczny SMA do U.FL - 1 x Przewód koncentryczny SMA typu pigtail - 1 x Przewód koncentryczny SMA do złącza pinowego 2.54 mm - 1 x Przewód zasilający USB Type-C - 1 x Etui ochronne - 1 x Oryginalne opakowanie
