Przekaźnik 12V sterowany światłem

Czas wysyłki: 24 godziny

Koszt wysyłki: od 8,00 zł Dostępne formy wysyłki dla oglądanego produktu:Kurier - 15,00 zł
Odbiór osobisty - 0,00 zł
Przesyłka pocztowa priorytetowa - 9,00 zł
Przesyłka pocztowa ekonomiczna - 8,00 zł

Numer katalogowy: BTE-774

Stan magazynowy:

Stan produktu: Nowy

Cena: 12,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Przekaźnik 12V sterowany światłem
BTE-774 przekaźnik sterowany światłem fotorezystor przekaźnik świetlny oświetlenia natężenia światła
Moduł z przekaźnikiem, który sterowany jest zmianą natężenia oświetlenia światła. Jest to bardzo prosty moduł przekaźnikowy, który można wykorzystać w bardzo wielu zastosowaniach np. sterowanie oświetleniem po zapadnięciu zmroku. Elementem światłoczułym jest fotorezystor, który wyzwala zadziałanie przekaźnika. Czułość zadziałania można wyregulować przy pomocy potencjometru. Sygnał elektryczny z fotorezystora jest podawany na komparator LM393, który steruje pracą przekaźnika.

BTE-774 przekaźnik sterowany światłem fotorezystor przekaźnik świetlny oświetlenia natężenia światłaBTE-774 przekaźnik sterowany światłem fotorezystor przekaźnik świetlny oświetlenia natężenia światłaBTE-774 przekaźnik sterowany światłem fotorezystor przekaźnik świetlny oświetlenia natężenia światła

dane techniczne:
  • moduł XH-M131: 1 przekaźnik sterowany natężeniem oświetlenia światła
  • czujnik światła: fotorezystor
  • czujnik światła na przewodzie o długości: 30cm
  • potencjometr do regulacji  wartości natężenia oświetlenia gdy ma nastąpić zadziałanie (przełączenie)
  • napięcie zasilania: 12V dc
  • przekaźnik Songle SRD-12VDC-SL-C
  • maksymalne obciążenie styków przekaźnika: 10A/250V AC, 10A/30V DC
  • dwa obwody wyjściowe przekaźnika (przekaźnik przełączalny):
    ► NC - normal close - obwód normalnie zamknięty
    ► NO - normal open - obwód normalnie otwarty
    w momencie pojawienia się sygnału wyzwalającego następuje przełączenie się styków wyjściowych przekaźnika i tym samym zmiana stanów.
    Tym samym przekaźnik może realizować funkcje włączenia lub wyłączenia obwodu elektryczne (w zależności od sposobu podłączenia)
  • długa żywotność przekaźnika ok.100000 przełączeń
  • złącze wyjściowe przekaźnika: gniazdo terminal block ARK-2 do przykręcenia przewodów
  • diody LED sygnalizujące stan pracy modułu:
    ► czerwona dioda LED - sygnalizacja napięcia zasilania
    ► niebieska dioda LED - sygnalizacja załączenia przekaźnika
  • płytka drukowana dwustronna z metalizacją otworów
  • otwory montażowe do przykręcenia płytki
  • montaż SMD elementów elektronicznych
  • wymiary: 30mm x 53mm
pdfkarta katalogowa przekaźników SONGLE SRD-XXVDC-SL-X


sposób podłączenia:
Oferowany moduł z przekaźnikiem służy do sterowania urządzeniami elektrycznymi. Czujnik mierzący natężenie światła to fotorezystor umieszczony na przewodzie o długości ok. 30cm zakończony wtyczką. Przewód ten należy połączyć z gniazdem opisanym symbolem CN1/CDS na płytce drukowanej z przekaźnikiem. Wyprofilowanie gniazda CN1 pozwala tylko w jednoznaczny sposób na podłączenie sensora. Moduł z przekaźnikiem w zależności od wersji jest zasilany stałym napięciem DC o wartości 12V. Napięcie zasilające doprowadzamy przewodami do złącza śrubowego ARK zachowując odpowiednią polaryzacją: Vcc to (+) puls zasilania, a GND to (-) masa zasilania. Należy zachować odpowiednią polaryzację, gdyż niewłaściwe podłączenie zasilania lub przekroczenie wartości zasilania doprowadzi do uszkodzenia modułu (przepalenia). Zalecamy rozróżniać kolory; czerwony to (+), a czarny to (-).
W momencie podłączenia napięcia zasilającego moduł zaczyna pracować. Sygnalizuje to zaświecenie się czerwonej diody LED na płytce drukowanej. Potencjometr opisany jako ADJ/CN2 służy do wyregulowania wartości progu przełączenia się przekaźnika. W momencie przekroczenia ustalonej wartości oświetlenia potencjometrem następuje załączenie się przekaźnika (słyszalny jest charakterystyczny dźwięk), oraz dodatkowo jest sygnalizacja zapaleniem się niebieskiej diody LED. Moment (wartość) przełączenia użytkownik musi sam wyregulować według własnych potrzeb.
W ostatnim kroku połączamy się do wyjść styków przekaźnika. W module zastosowano przekaźnik przełączalny czyli taki, który posiada dwa obwody i trzy styki wyjściowe: COM: zacisk wspólny, NO: obwód normalnie otwarty, NC: obwód normalnie zamknięty. Mamy do dyspozycji dwa obwody wyjściowe które możemy podłączyć w zależności od potrzeby. Gdy sygnał wyzwalający (światło) przekroczy ustawioną granicę to następuje przełączenie się odwodów: NC zostaje rozwarty (wyłączony), a NO zostaje zwarty. Czyli w praktyce po pojawieniu sie sygnału wyzwalającego następuje zwarcie obwodu NO, a rozwarcie NC. Po zaniku sygnału wyzwalającego obwody wyjściowe przekaźnika wracają do poprzedniego stanu.

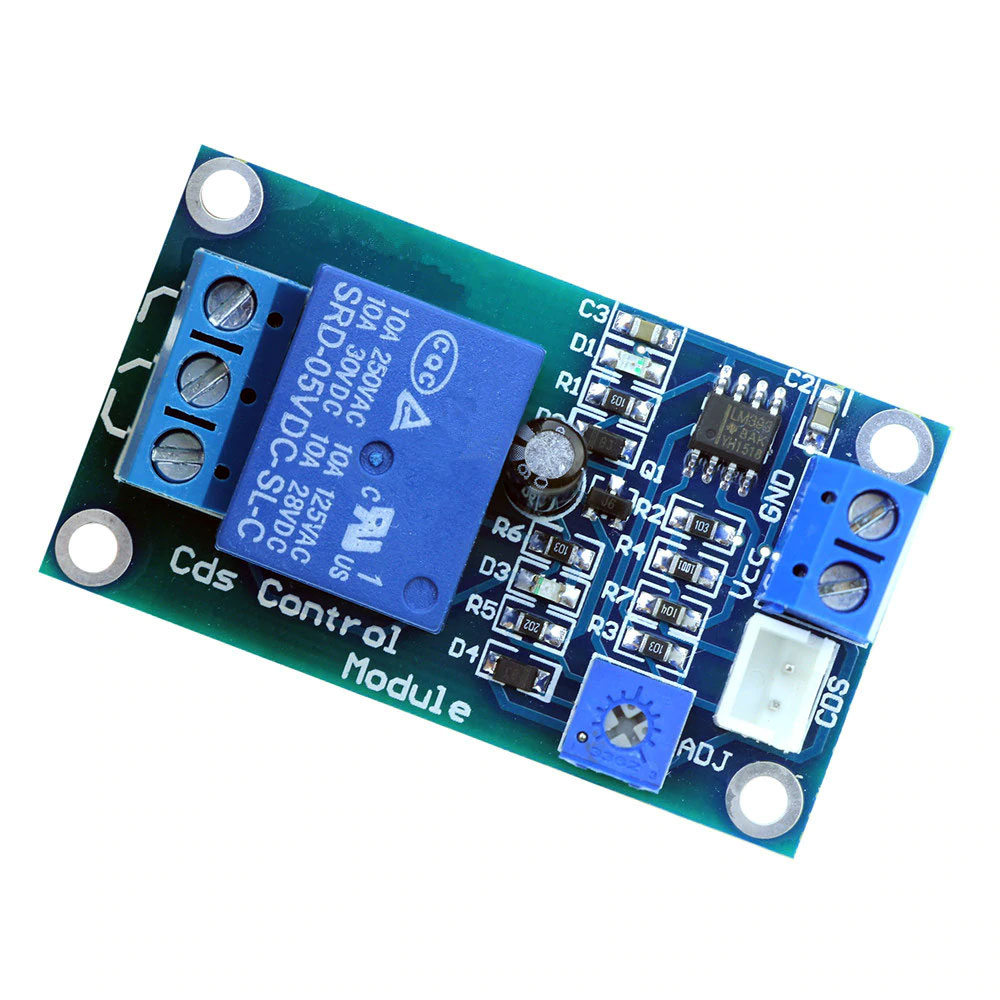

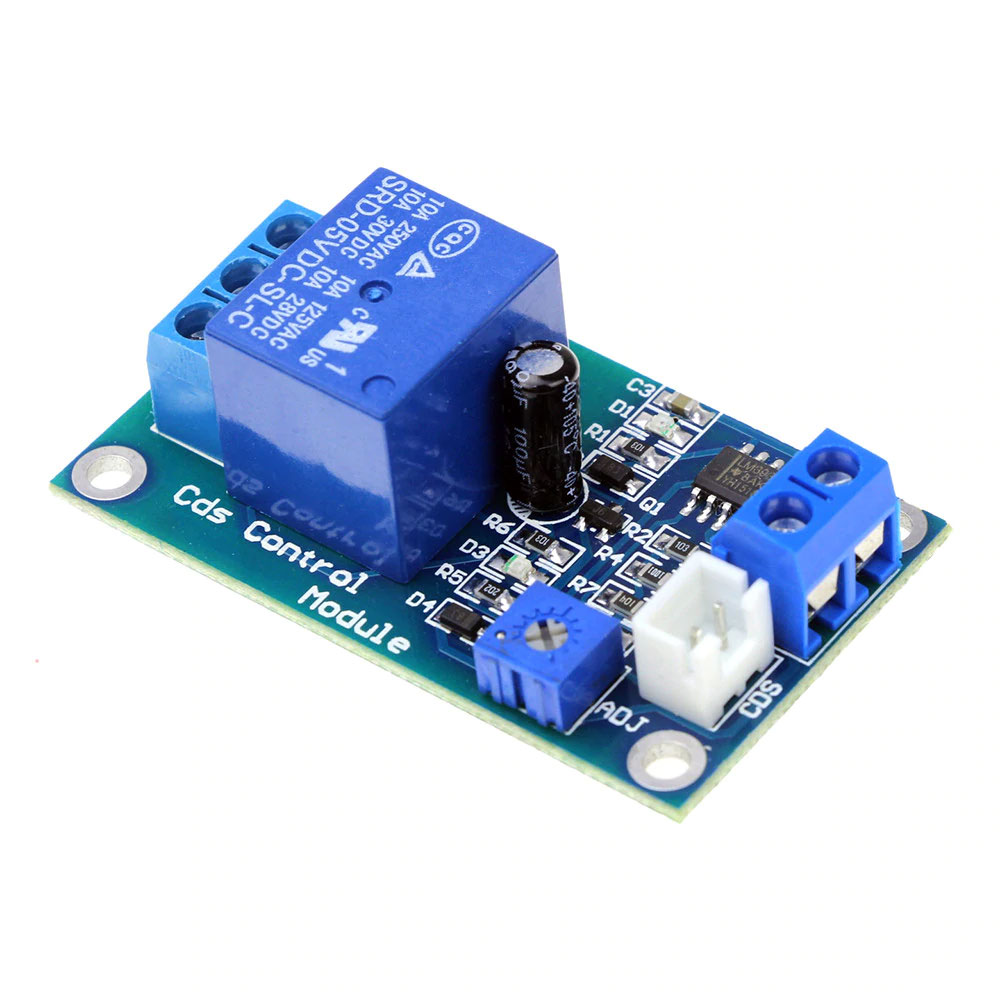

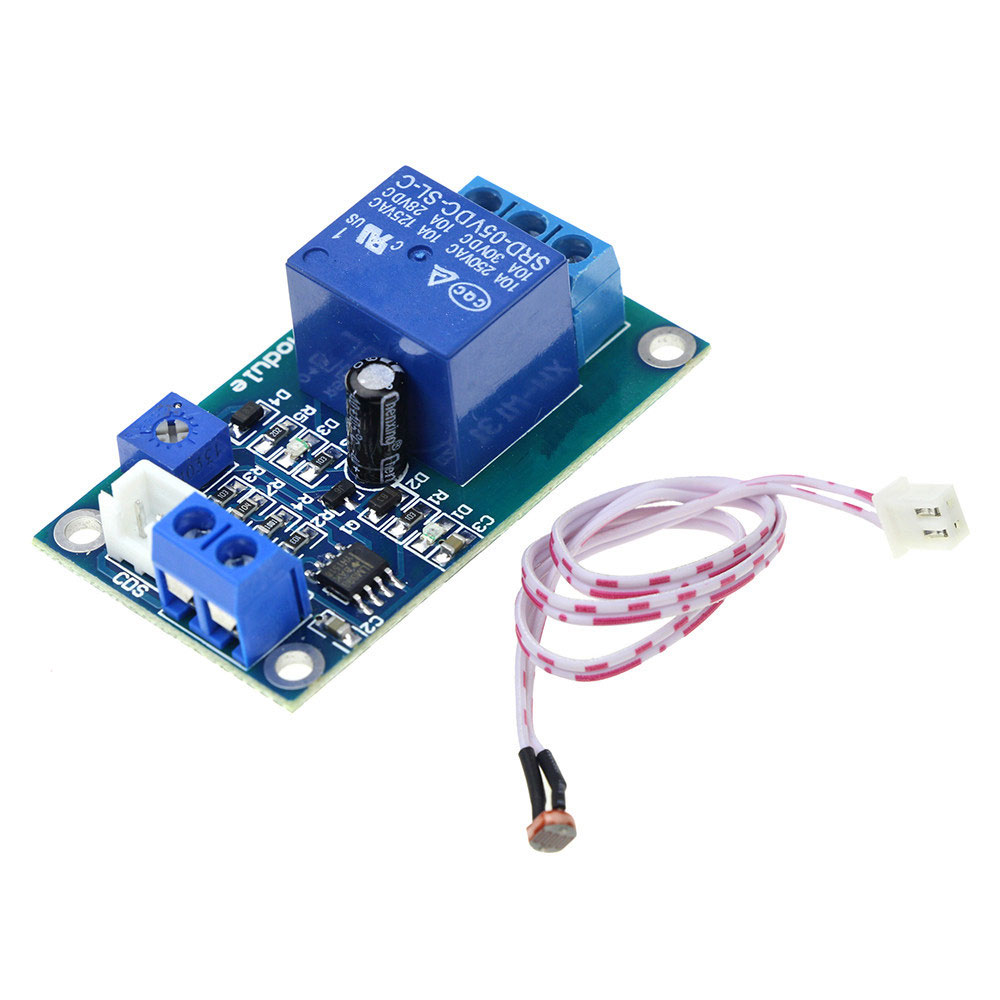

zdjęcia:
