Przekaźnik 12V zatrzaskowy bistabilny

Czas wysyłki: 24 godziny

Koszt wysyłki: od 11,99 zł

Numer katalogowy: BTE-845

Kod producenta: HCW-M02

Stan magazynowy:

Stan produktu: Nowy

Cena brutto: 20,22 zł

Cena netto: 16,44 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Przekaźnik 12V zatrzaskowy bistabilny
moduł HCW-M02 1 przekaźnik 12V zatrzaskowy pracujący bistabilnie BTE-845
Moduł z przekaźnikiem, który działa jak zatrzask (przekaźnik zatrzaskowy bistabilny). Bistabilna praca oferowanego układu oznacza że ma on dwa możliwe punkty pracy przekaźnika: włączony lub wyłączony. Wyzwalanie czyli przełączanie się pomiędzy stanami pracy następuje poprzez jednokrotne naciśnięcie miniaturowego przycisku na płytce drukowanej modułu. Dodatkowo zostało wyprowadzone złącze wraz z przewodem gdyby zaistniała konieczność umieszczenia przycisku w miejscu oddalonym od modułu np. gdy chcemy umieścić przycisk na panelu czołowym budowanego urządzenia. Zamiast przycisku chwilowego monostabilnego możemy zastosować np. przełącznik krańcowy.
W skrócie jak działa moduł z przekaźnikiem zatrzaskowym bistabilnym: Przekaźnik po podłączeniu napięcia zasilania jest wyłączony. Jednokrotne naciśnięcie przycisku powoduje włączenie się przekaźnika. Włączenie się przekaźnika sygnalizowane jest zaświeceniem się czerwonej diody LED opisanej SW-LED. Do momentu następnego naciśnięcia przycisku przekaźnik jest ciągle włączony. Kolejne naciśnięcie powoduje wyłączenie się przekaźnika. Podsumowując każde naciśnięcie przycisku jest sygnałem wyzwalającym i zmienia stan pracy przekaźnika (włącz/wyłącz).
Dzięki zastosowaniu przekaźnika SRD-12VDC-SL-C który ma dwa wyjściowe NC i NO może realizować funkcje włączenia lub wyłączenia obwodu elektrycznego (w zależności od sposobu podłączenia).
moduł HCW-M02 1 przekaźnik 12V zatrzaskowy pracujący bistabilnie BTE-845moduł HCW-M02 1 przekaźnik 12V zatrzaskowy pracujący bistabilnie BTE-845moduł HCW-M02 1 przekaźnik 12V zatrzaskowy pracujący bistabilnie BTE-845
Moduł przekaźnika bistabilnego 12V DC BTE-845

dane techniczne:
  • moduł HCW-M02: 1 przekaźnik 12V zatrzaskowy pracujący bistabilnie
  • przycisk przełączający typu "micro -switch"
    ► monostabiliny - jedno pozycyjny
  • sposób przełączania:
    ► do wyzwalania czyli przełączania stanu przekaźnika niskim stanem (zwarciem przewodów)
    ► np. jeśli chcemy umieścić przełącznik w innym miejscu
  •  przekaźnik Songle SRD-12VDC-SL-C
  •  maksymalne obciążenie styków przekaźnika: 10A/250V AC, 10A/30V DC
    ► maksymalna moc załączania urządzeń zasilanych napięciem sieciowym 10A x 230V = 2300W zalecana moc do 2000W
  • dwa obwody wyjściowe przekaźnika (przekaźnik przełączalny):
    ► NC - normal close - obwód normalnie zamknięty
    ► NO - normal open - obwód normalnie otwarty
  • w momencie pojawienia się sygnału wyzwalającego następuje przełączenie się styków wyjściowych przekaźnika i tym samym zmiana stanów.
    Tym samym przekaźnik może realizować funkcje włączenia lub wyłączenia obwodu elektryczne (w zależności od sposobu podłączenia)
  • długa żywotność przekaźnika ok.100000 przełączeń
  • złącze wyjściowe przekaźnika: gniazdo terminal block ARK-3 do przykręcenia przewodów
  • złącze zasilania: gniazdo terminal block ARK-2 do przykręcenia przewodów
    ► podłączenie przewodów bez konieczności ich lutowania
  • diody LED sygnalizujące stan pracy modułu:
    ► czerwona dioda LED SW - sygnalizacja załączenia przekaźnika
  • płytka drukowana dwustronna z metalizacją otworów
  • otwory montażowe do przykręcenia płytki
  • napięcie zasilania: 12Vdc
  • wymiary: 53 x 32 x 25 mm

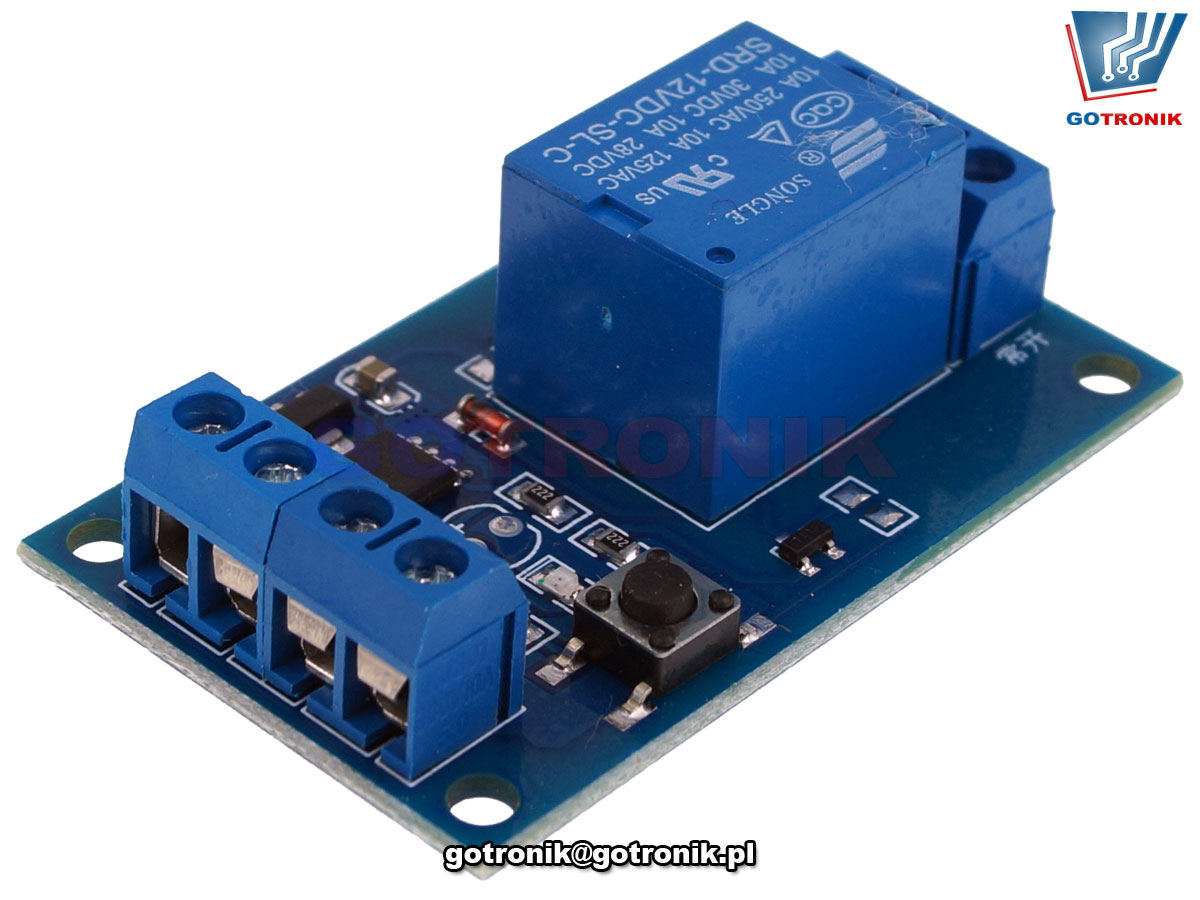

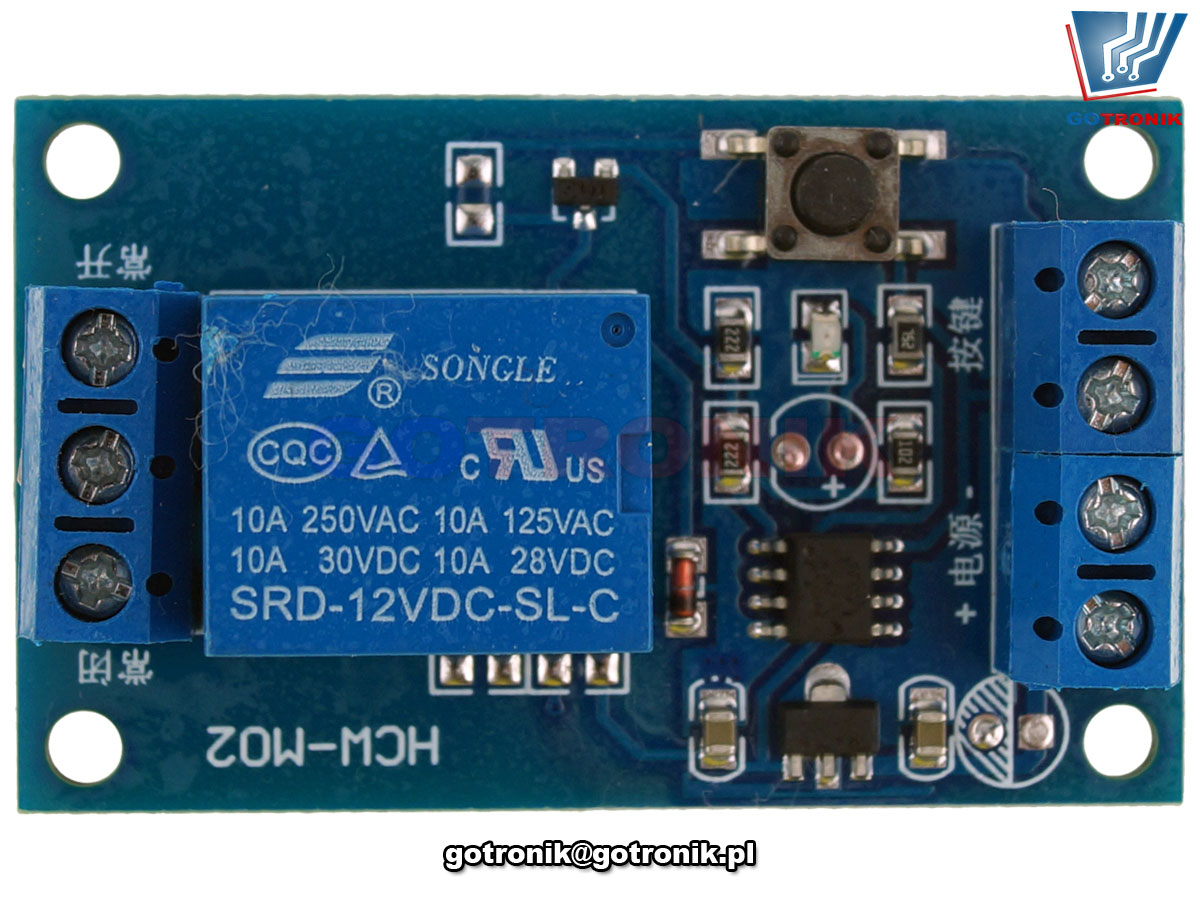

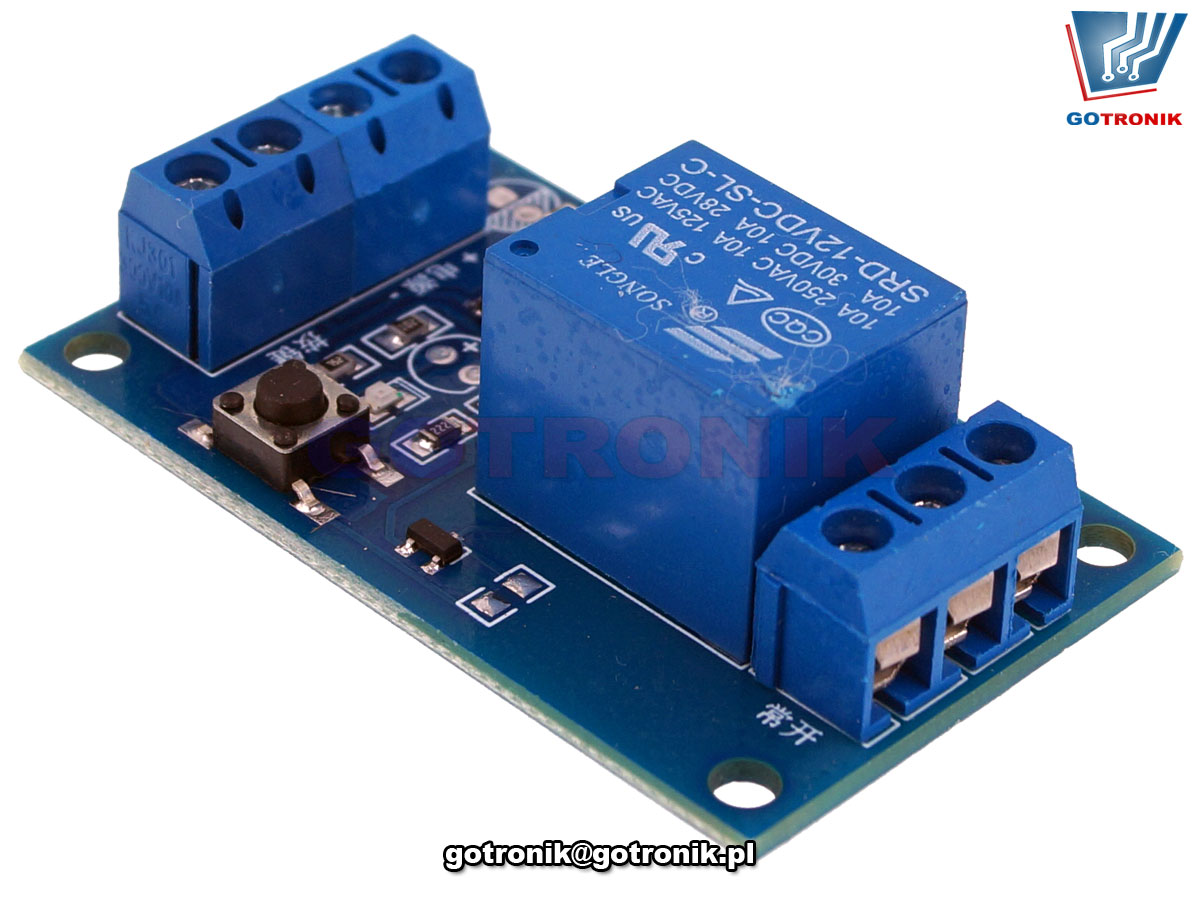

zdjęcia:
moduł HCW-M02 1 przekaźnik 12V zatrzaskowy pracujący bistabilnie BTE-845moduł HCW-M02 1 przekaźnik 12V zatrzaskowy pracujący bistabilnie BTE-845moduł HCW-M02 1 przekaźnik 12V zatrzaskowy pracujący bistabilnie BTE-845moduł HCW-M02 1 przekaźnik 12V zatrzaskowy pracujący bistabilnie BTE-845
