Przekaźnik sterowany światłem - zestaw KIT
Dostępność: Dostępny
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: BTE-243
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Przekaźnik sterowany światłem - zestaw KIT
* ZESTAW DO SAMODZIELNEGO MONTAŻU *
* ZESTAW DO SAMODZIELNEGO MONTAŻU *
Przekaźnik posiada dwa obwody wyjściowe: normalnie zamknięty i normalnie otwarty. Wyzwolenie przekaźnika, czyli zadzianie bodźca świetlnego powoduje przełączenie się stanu przekaźnika. Rodzaj wyzwania światłem lub ciemnością możemy łatwo skonfigurować przy pomocy zworki JUMPER 1.Zestaw do samodzielnego montażu umożliwiający zbudowanie modułu z przekaźnikiem, którego pracą steruje intensywność oświetlenia otoczenia. Elementem światłoczułym jest fotorezystor, który wyzwala zadzianie przekaźnika. Czułość zadziałania można wyregulować przy pomocy potencjometru. Układ wymaga zasilania napięciem stałym 5V.
Po zmontowaniu moduł przekaźnika sterowanego światłem ma bardzo wiele zastosowań np. sterowanie oświetleniem po zapadnięciu zmroku, czujnik świateł mijania do samochodu itp. Zastosowania można mnożyć tylko gdzie potrzebna jest jakaś reakcja przy zmianie oświetlenia. Działanie modułu z przekaźnikiem jest analogiczne do popularnego niegdyś pośród elektroników hobbystów zestawu "Pipek dręczyciel": był to zestaw do zrobienia psikusa znajomej osobie. Był to układ z czujnikiem światła, baterią i generatorem dźwięku buzzerem. Zasada działania "Pipka dręczyciela" podrzucało się znajomemu urządzenie w pewne miejsce np. na szafę. Po zapadnięciu zmroku zaczynał działać buzzer, którego dźwięk jest drażniący dla ludzi. Znajmy by zlokalizować dźwięk zapala światło, a buzzer wtedy przestaje działać (w ciemności trudno odnaleźć to urządzenie). Więc światło ponownie jest gaszone co powoduje ponowne załączenie się buzera. I tak w kółko :P
Po zmontowaniu moduł przekaźnika sterowanego światłem ma bardzo wiele zastosowań np. sterowanie oświetleniem po zapadnięciu zmroku, czujnik świateł mijania do samochodu itp. Zastosowania można mnożyć tylko gdzie potrzebna jest jakaś reakcja przy zmianie oświetlenia. Działanie modułu z przekaźnikiem jest analogiczne do popularnego niegdyś pośród elektroników hobbystów zestawu "Pipek dręczyciel": był to zestaw do zrobienia psikusa znajomej osobie. Był to układ z czujnikiem światła, baterią i generatorem dźwięku buzzerem. Zasada działania "Pipka dręczyciela" podrzucało się znajomemu urządzenie w pewne miejsce np. na szafę. Po zapadnięciu zmroku zaczynał działać buzzer, którego dźwięk jest drażniący dla ludzi. Znajmy by zlokalizować dźwięk zapala światło, a buzzer wtedy przestaje działać (w ciemności trudno odnaleźć to urządzenie). Więc światło ponownie jest gaszone co powoduje ponowne załączenie się buzera. I tak w kółko :P
dane techniczne:
- zestaw do samodzielnego montażu KIT/DIY
- moduł z przekaźnikiem sterowanym świetłem
- czujnik światła - fotorezystor
- przekaźnik HK4100F-DC5V-SNG
- przekaźnik o maksymalnym obciążeniu styków: 3A 250Vac / 3A 30Vdc
- przekaźnik posiada 2 odwoy styków wyjściowych:
NC - normalnie zamknięty
NO - normalnie otwarty - sposoby wyzwalania przekaźnika ustawiane zworkami:
--> przekaźnik WYŁĄCZONY w ciemnym otoczeniu. Załączenie w jasnym otoczeniu. JMP1 pozycja 1-3
--> przekaźnik ŁĄCZONY w ciemnym otoczeniu. Wyłączenie w jasnym otoczeniu. JMP1 pozycja 2-4 - zworka JMP2:
pozycja 1-2: przekaźnik nie działa (blokada)
pozycja 2-3: przekaźnik może działać - potencjometr do regulacji czułość zadziałania przekaźnika
- napięcie zasilania modułu: 5V do 6Vdc
- prąd spoczynkowy: 1,5mA
- maksymalny pobór prądu w stanie działania do 400mA
- płytka drukowana PCB jednostronna z soldermaską i opisem montażowym
- wymiary pcb: 45 x 38mm
prezentacja video:
Instrukcja montażu:
http://gotronik.com/2018/03/30/modul-przekaznikiem-sterowany-swiatlem/
widok urządzenia po zmontowaniu - zlutowaniu:
- płytka jednostronna
- solder-maska -TAK
- opis montażowy na płytce drukowanej - TAK
- schemat ideowy - NIE
- schemat montażowy - TAK
- typ montażu: przewlekany THT
- elementy montowane powierzchniowo SMD: nie
- elementy wymagające zachowania polaryzacji: TAK
- urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa odrazu)
- zestaw do samodzielnego montażu tzw. KIT, DIY.
- ogólna instrukcja - poradnik dla początkujących elektroników montujących zestawy KIT
w skład zestawu wchodzi:
- płytka drukowana PCB
- wszystkie potrzebne elementy do budowy urządzenia

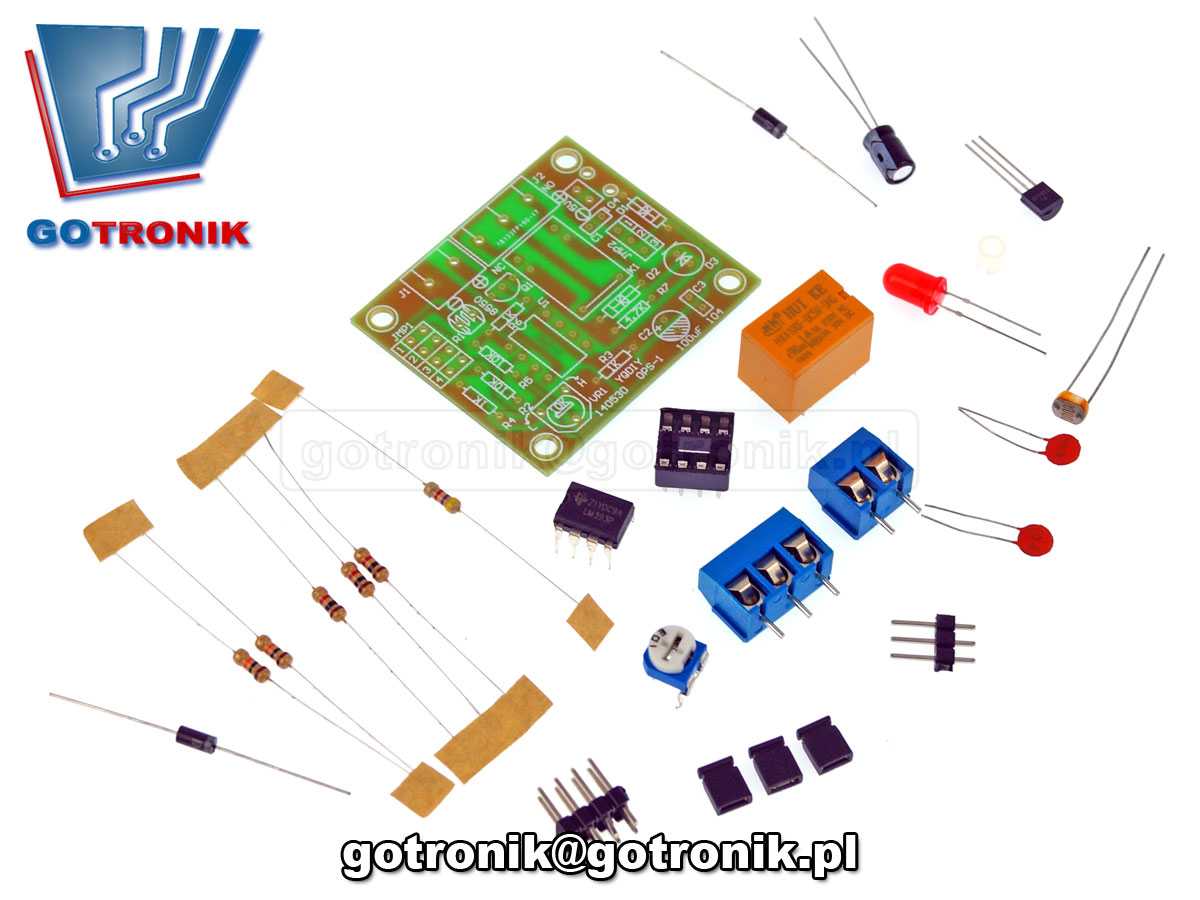

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość samego zestawu.
