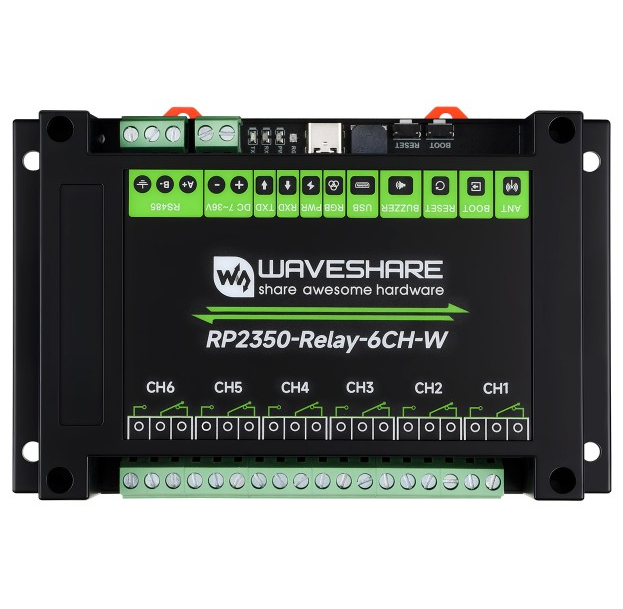

Przemysłowy 6-kanałowy moduł przekaźników RP2350 z Wi-Fi i RS485 Waveshare
Moduł RP2350-Relay-6CH-W marki Waveshare to zaawansowana, przemysłowa platforma sterująca, łącząca innowacyjny mikrokontroler RP2350B z wydajnymi układami komunikacyjnymi oraz wielopoziomową izolacją ochronną. Płyta główna została wyposażona w sześć niezależnych przekaźników o dużej obciążalności styków, a także szeroki wachlarz interfejsów bezprzewodowych obejmujących moduł Wi-Fi 4 oraz Bluetooth 5.2. Solidna obudowa z tworzywa ABS z wbudowanym systemem montażowym umożliwia błyskawiczną i pewną instalację urządzenia bezpośrednio na standardowej szynie DIN wewnątrz szaf sterowniczych, co znacząco ułatwia wdrażanie systemu w profesjonalnych infrastrukturach elektrycznych i przemysłowych.
 |
 |
Sercem urządzenia jest innowacyjny procesor o podwójnej architekturze, oferujący ogromną elastyczność programistyczną oraz wysoką moc obliczeniową do przetwarzania złożonych danych w czasie rzeczywistym. Platforma dysponuje izolowanym interfejsem szeregowym RS485 ze zintegrowanym rezystorem terminującym oraz 40-pinowym złączem zgodnym ze standardem Pico HAT, co pozwala na łatwą implementację modułów rozszerzeń takich jak systemy czasu rzeczywistego RTC, adaptery magistrali CAN czy dodatkowe układy RS232. Precyzyjnie zaprojektowane obwody z optyczną i cyfrową izolacją sygnałów, pełną separacją zasilania oraz zabezpieczeniami nadnapięciowymi wykorzystującymi diody TVS gwarantują niezawodną pracę w środowiskach narażonych na ekstremalne zakłócenia, czyniąc ten moduł idealnym wyborem dla zaawansowanych sieci IoT i automatyki.
Kluczowa specyfikacja
- - Marka: Waveshare
- - Model: RP2350-Relay-6CH-W (SKU: 32576)
- - Mikrokontroler: RP2350B (Dual-core, Dual-architecture, 150 MHz)
- - Pamięć systemowa: 16MB Flash, 520KB SRAM
- - Łączność bezprzewodowa: Wi-Fi 4 (802.11n), Bluetooth 5.2 (BLE)
- - Liczba przekaźników: 6 kanałów
- - Obciążalność styków: ≤10A 250V AC / 30V DC
- - Interfejs szeregowy: Izolowany RS485
- - Złącze rozszerzeń: 40-pinowy header Pico HAT
- - Zasilanie logiki i programowanie: Port USB Type-C (5V)
- - Zasilanie główne: Zacisk śrubowy 7V ~ 36V DC
- - Ochrona systemu: Izolacja optyczna, cyfrowa i zasilania, diody TVS
- - Środowiska programistyczne: C/C++, MicroPython, Arduino IDE
Kluczowe elementy na płycie głównej
| Architektura sprzętowa modułu RP2350-Relay-6CH-W | |
|---|---|
| 1. RP2350B | Mikrokontroler dwurdzeniowy, podwójna architektura, o częstotliwości pracy do 150 MHz. |
| 2. 40-pinowy Header Pico HAT | Standardowe złącze rozszerzeń kompatybilne z ekosystemem nakładek Raspberry Pi Pico. |
| 3. Zaciski przekaźników | Solidne złącza śrubowe przeznaczone do bezpiecznego podłączania urządzeń wykonawczych użytkownika. |
| 4. 6-kanałowe przekaźniki | Układy przełączające gwarantujące stabilność i obciążalność styków na poziomie ≤10A 250V AC lub ≤10A 30V DC. |
| 5. Chip izolacji optycznej | Bariera skutecznie zapobiegająca przenikaniu zakłóceń z zewnętrznego obwodu wysokiego napięcia do układu logicznego. |
| 6. Moduł izolacji zasilania | Zintegrowana przetwornica zapewniająca wysoce stabilne, wyizolowane napięcie niezbędne dla poprawnej pracy interfejsów. |
| 7. Chip izolacji cyfrowej | Układ filtrujący zakłócenia elektromagnetyczne mogące wpłynąć na płynność transmisji danych z sygnału zewnętrznego. |
| 8. Dioda TVS | Zaawansowany tłumik przepięć (Transient Voltage Suppressor) chroniący przed skokami napięcia. |
| 9. Rura wyładowcza | Ceramiczny element zabezpieczający układ przed skutkami wyładowań i nagłych zmian potencjału. |
| 10. Zworka rezystora RS485 | Mechaniczny przełącznik aktywujący wbudowany rezystor dopasowujący linii o wartości 120Ω. |
| 11. Interfejs RS485 | Zacisk magistrali izolowanej dedykowany do łączenia modułu z zewnętrznymi urządzeniami w standardzie Modbus/RS485. |
| 12. Zacisk zasilania | Gniazdo śrubowe doprowadzające główne zasilanie układu, obsługujące napięcia stałe z przedziału 7V ~ 36V DC. |
| 13. Wskaźniki LED | Diody diagnostyczne informujące o stanie zasilania (PWR) oraz aktywności transmisji na linii RS485 (RXD, TXD). |
| 14. Dioda RGB WS2812 | Kolorowa dioda LED w pełni programowalna z poziomu tworzonego oprogramowania użytkownika. |
| 15. Złącze Type-C | Uniwersalny port przeznaczony do programowania procesora oraz debugowania układu (wsparcie dla USB 1.1). |
| 16. Pasywny buzzer | Dźwiękowy element sygnalizacyjny umożliwiający generowanie alarmów akustycznych przez aplikację. |
| 17. Przycisk RESET | Sprzętowy przycisk służący do bezpiecznego ponownego uruchomienia układu RP2350. |
| 18. Przycisk BOOT | Przycisk funkcyjny pozwalający na wejście w tryb wymiany oprogramowania układowego (Firmware Update Mode). |
| 19. Moduł radiowy | Zintegrowany układ łączności bezprzewodowej oferujący stabilne wsparcie dla Wi-Fi 4 oraz interfejsu Bluetooth 5.2. |
Szczegółowe parametry techniczne
| Specyfikacja modułu Waveshare RP2350-Relay-6CH-W | |
|---|---|
| Mikrokontroler | RP2350B |
| Łączność bezprzewodowa | 2.4GHz Wi-Fi (802.11n), Bluetooth 5.2, BLE |
| Złącze USB | USB Type-C (5V) |
| Kanały Przekaźników | 6 |
| Obciążalność styków | ≤10A 250V AC / 30V DC |
| Izolacja Przekaźników | Izolacja optyczna |
| Interfejs Przemysłowy | Izolowany RS485 (Zacisk śrubowy) |
| Rezystor RS485 | Wbudowany 120R (aktywacja zworką) |
| Interfejs Rozszerzeń | 40-pinowy header zgodny z Pico HAT |
| Zakres Zasilania DC | 7V ~ 36V (Zacisk śrubowy) |
| Obudowa / Wymiary | Tworzywo ABS z uchwytem na szynę DIN (145 × 90 × 40 mm) |
Zestaw zawiera
|
