Przemysłowy izolowany konwerter RS232/RS485/RS422 na CAN Waveshare

Przemysłowy izolowany konwerter RS232/RS485/RS422 na CAN Waveshare

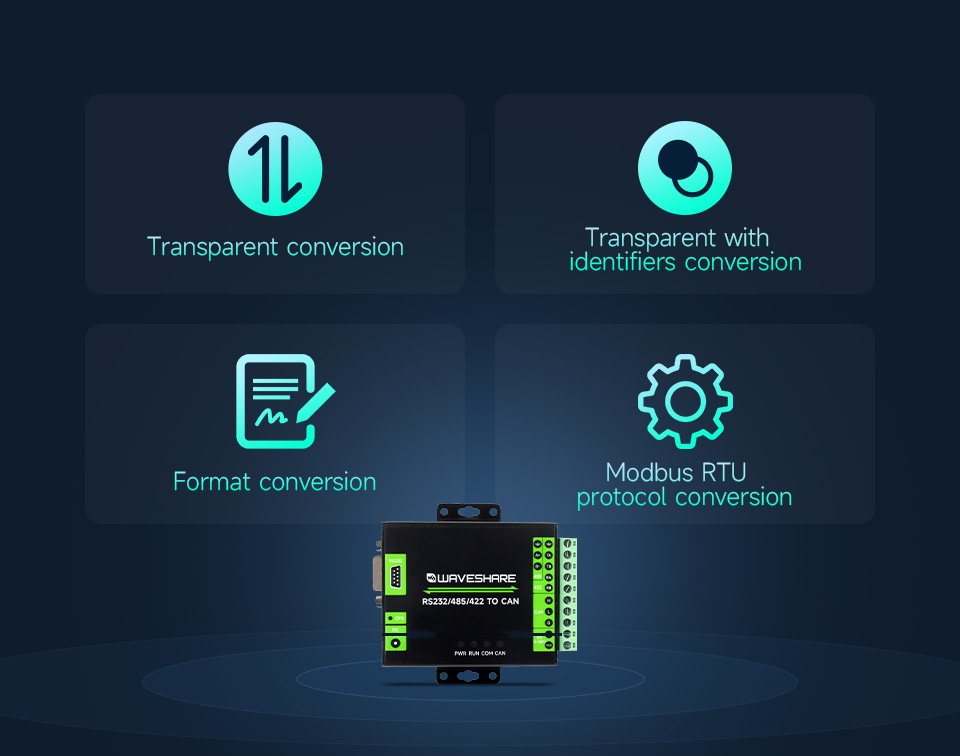

Przemysłowy, izolowany konwerter RS232/RS485/RS422 na CAN marki Waveshare to zaawansowane urządzenie komunikacyjne stworzone z myślą o realizacji niezawodnej dwukierunkowej konwersji danych w rozproszonych środowiskach przemysłowych. Model ten umożliwia płynne mostkowanie interfejsów szeregowych ze standardem magistrali CAN, oferując pełną zgodność z protokołami CAN 2.0A oraz CAN 2.0B i spełniając rygorystyczne normy ISO 11898-1/2/3. Urządzenie obsługuje szeroki zakres prędkości transmisji CAN od 10 kbps do 1000 kbps oraz udostępnia operatorowi cztery zaawansowane tryby pracy, obejmujące konwersję transparentną, transparentną z identyfikatorami, konwersję formatu oraz konwersję protokołu Modbus RTU. Dodatkowo, wbudowany sprzętowy bufor o pojemności 1000 ramek CAN skutecznie zabezpiecza pakiety przed utratą podczas intensywnego ruchu sieciowego, a 14 zestawów konfigurowalnych filtrów pozwala na precyzyjne selekcjonowanie odbieranych komunikatów.



Konstrukcja konwertera została w pełni przystosowana do ciągłej pracy w trudnych warunkach środowiskowych dzięki zastosowaniu wytrzymałej, metalowej obudowy przemysłowej umożliwiającej stabilny montaż na ścianie lub szynie DIN. Bezpieczeństwo wewnętrznej elektroniki oraz połączonych węzłów sieciowych gwarantuje zintegrowana, jednoczęściowa izolacja galwaniczna zasilania unibody oraz szybka izolacja cyfrowa, które skutecznie eliminują pętle mas i tłumią zakłócenia elektromagnetyczne. Układ wyposażono w zaawansowane systemy ochrony pasywnej, w tym diody TVS, ochronę odgromową i przepięciową do 600W oraz zabezpieczenie przed wyładowaniami elektrostatycznymi do 15KV ESD. Urządzenie oferuje elastyczne zasilanie z szerokim zakresem napięcia wejściowego od 5V do 36V DC doprecyzowane wbudowaną ochroną przed odwrotną polaryzacją, a cztery czytelne diody LED na bieżąco sygnalizują stan zasilania, błędy systemowe oraz aktywność transceiverów. Konwerter znajduje idealne zastosowanie w potężnych systemach automatyki budynkowej, liniach produkcyjnych, systemach zarządzania energią, diagnostyce motoryzacyjnej oraz inteligentnych sieciach rozproszonych.



Kluczowa specyfikacja

• - Marka: Waveshare
• - Model: RS232/485/422 TO CAN (SKU: 26333)
• - Typ konwersji: dwukierunkowa RS232 / RS485 / RS422 na CAN
• - Zgodność z protokołami: CAN 2.0A, CAN 2.0B, ISO 11898-1/2/3
• - Prędkość transmisji CAN: konfigurowalna od 10 kbps do 1000 kbps
• - Prędkość transmisji UART: 1200 bps do 460800 bps
• - Złącza interfejsów szeregowych: żeńskie DB9 dla RS232, terminal śrubowy dla RS485/RS422
• - Napięcie wejściowe zasilania: 5 V - 36 V DC poprzez zacisk śrubowy
• - Filtrowanie i buforowanie danych: 14 zestawów filtrów sprzętowych, bufor na 1000 ramek CAN
• - Zintegrowane układy ochronne:
•   = Izolacja galwaniczna zasilania oraz szybka izolacja cyfrowa unibody
•   = Diody zabezpieczające TVS oraz ochrona przed odwrotną polaryzacją
•   = Ochrona odgromowa 600W i antyelektrostatyczna do 15KV ESD
• - Rezystor dopasowujący: wbudowany rezystor końcowy 120Ω aktywowany zworką
• - Obudowa metalowa z montażem na ścianę lub szynę DIN

	USB-CAN-A_TOOL_1.2_EN
	WS-CAN-TOOL
	SSCOM

	SP3232EEN
	SP3485EN
	RS232/485/422 TO CAN User Manual
