Przetwornica napięcia 3,3V 5V 12V + regulowane 2V do 28V
Przetwornica napięcia 3,3V 5V 12V + regulowane 2V do 28V XL2596 LM2596 BTE-942
Moduł impulsowej przetwornicy napięcia - będący faktycznie 4 kanałowym zasilaczem. Wykorzystując jedno źródło napięcia DC wejściowego użytkownik na wyjściu ma najpopularniejsze wartości napięć na wyjściu wykorzystywane w elektronice tj. 3,3V 5,0V i 12V. Dodatkowe czwarte wyjście ADJ umożliwia płynną regulację napięcia w zakresie od 2V do 28V przy pomocy potencjometru.
Przetwornica napięcia 3,3V 5V 12V + regulowane 2V do 28V XL2596 LM2596 BTE-942Przetwornica napięcia 3,3V 5V 12V + regulowane 2V do 28V XL2596 LM2596 BTE-942Przetwornica napięcia 3,3V 5V 12V + regulowane 2V do 28V XL2596 LM2596 BTE-942
Moduł przetwornicy napięcia step down (obniżającej napięcie) posiadający 4 kanały. Układ posiada 3 wyjścia o stałym napięciu tj. 3,3V, 5V oraz 12V. Jeden kanał posiada regulację napięcia od 2 do 28VDC. Ustawianie odbywa się za pomocą potencjometru wbudowanego w układ. Maksymalne obciążenie każdego kanału wynosi do 3A. W przypadku pracy przy wartościach maksymalnych proponujemy zastosować radiator do odprowadzania ciepła. Przetwornica została oparta o układ XL2596 która jest odpowiednikiem LM2596. Częstotliwość pracy układu wynosi 150kHz. Całkowita moc obciążenia układu wynosi 50W.

XL2596 impulsowa przetwornica napięcia obniżająca step down 4 wyjścia w tym 1 o regulowanym napięciu

dane techniczne:
  • przetwornica napięcia DC obniżająca typu step down
  • przetwornica 4 kanałowa: 3,3V, 5V, 12V oraz wyjście regulowane
  • napięcie zasilania:
    ► wyjście ADJ regulowane napięcie:  2V do 28V
    ► wyjście 3,3V
    ► wyjście 5V
    ► wyjście 12V
  • zakres napięcia wejściowego: do 30V
  • maksymalny prąd wyjściowy: 3A (na kanał)
  • całkowita maksymalna moc obciążenia: 50W
  • układ oparty o przetwornicę: XL2596 (zgodny z LM2596)
  • częstotliwość pracy: 150kHz
  • zabezpieczenie wejście przed odwrotną polaryzacją
  • zabezpieczenie przed przegrzaniem
  • ograniczenie prądowe 3A
  • temperatura pracy: od -40 °C do + 85°C
  • temperatura przechowywania: od -65°C do +150°C
  • nadruk na płytce PCB: eletechsup DD31AJQA

  • wyjście 3,3V: zasilanie: 4,5 – 30V (±3%)
    wyjście 5V: zasilanie: 6,5 – 30V (±3%)
    wyjście 12V: zasilanie: 13,5 – 30V (±3%)
    wyjście ADJ: zasilanie: 4,5 -30V wyjście regulowane: 2-28V DC
  • waga: 57g
  • wymiary: 88 x 55 x 15mm
  • w przypadku pracy przy 3A proponujemy zamontować moduł do radiatora
  • złącza terminal Block do przykręcenia przewodów

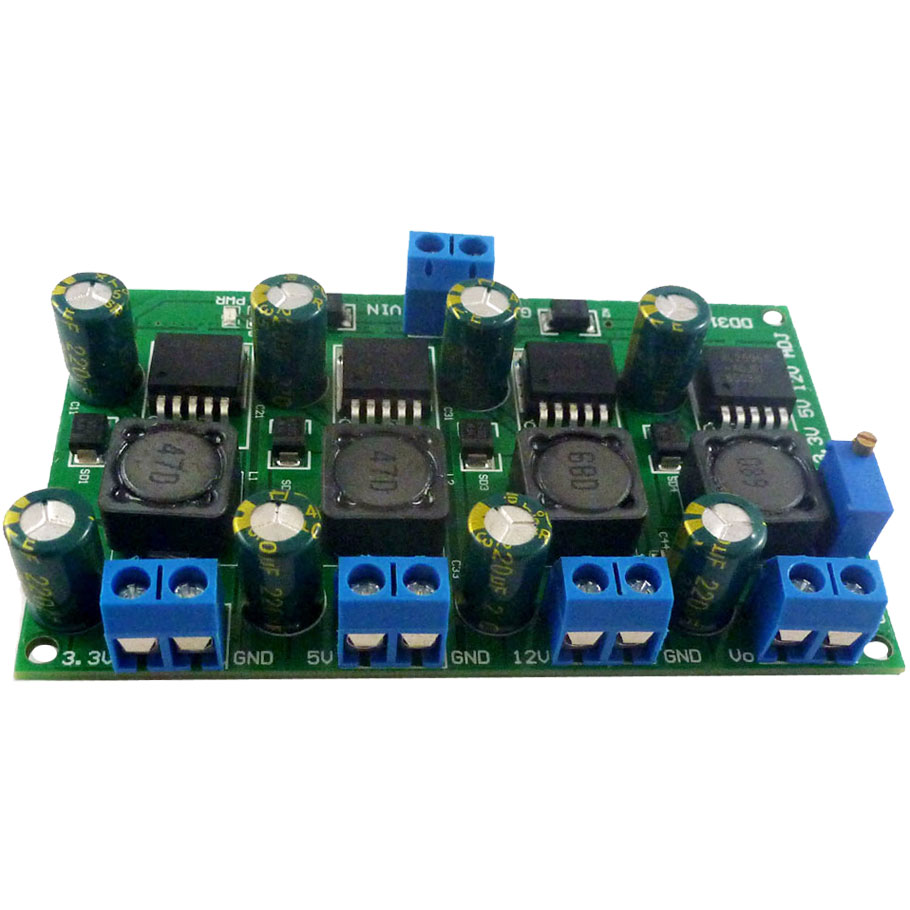

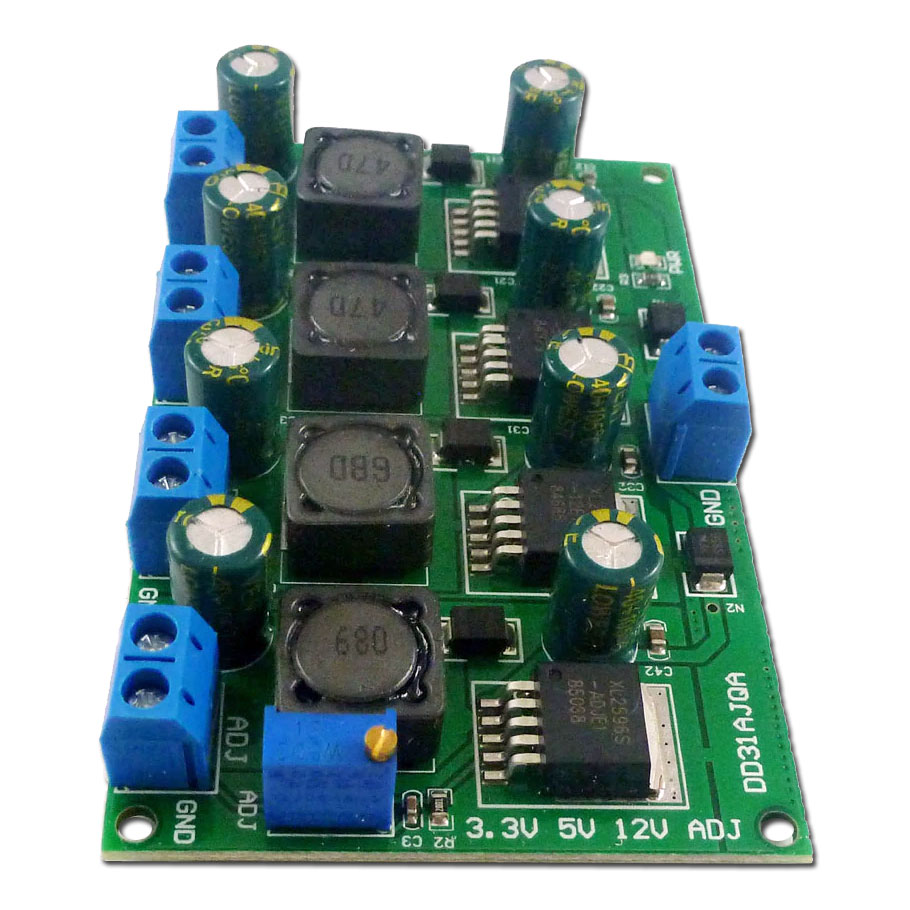

zdjęcia produktu:
Przetwornica napięcia 3,3V 5V 12V + regulowane 2V do 28V XL2596 LM2596 BTE-942
Przetwornica napięcia 3,3V 5V 12V + regulowane 2V do 28V XL2596 LM2596 BTE-942 Przetwornica napięcia 3,3V 5V 12V + regulowane 2V do 28V XL2596 LM2596 BTE-942Przetwornica napięcia 3,3V 5V 12V + regulowane 2V do 28V XL2596 LM2596 BTE-942
