Przetwornica napięcia LM2596 + woltomierz

przetwornica step-down DC-DC oparta na układzie LM2596S + moduł woltomierza




Moduł przetwornicy napięcia „step down” - czyli obniżającej napięcie na wyjściu. Konstrukcja układu oparta o chip LM2596. Dla wygody i ułatwienia na płytce drukowanej umieszczono woltomierz LED informujący o aktualnej wartości napięcia wyjściowego. Może pełnić rolę zasilacza, ładowarki do wielu popularnych urządzeń (należy wtedy ustawić napięcie wyjściowe 5,0V wyższe napięcie na wyjściu w przypadku zasilania urządzeń USB doprowadzi do ich uszkodzenia, przepalenia).



dane techniczne:

  • impulsowa przetwornica napięcia DC-DC "step down" - obniżająca napięcie na wyjściu
  • zbudowana na układzie scalonym LM2596
  • zakres napięć wejściowych: od 4,5V do 40V
  • zakres napięć wyjściowych: od 1,25V do 37V
  • prąd wyjściowy: 2A (max 3A) - w przypadku pracy z dużym prądem konieczne jest użycie radiatora
  • płynna regulacja napięcia wyjściowego za pomocą potencjometru
  • woltomierz LED wskazujący aktualną wartość napięcia na wyjściu
  • rozdzielczość woltomierza 0,1V (czyli wskazuje napięcie np. 5,3V)
  • złącza wejściowe : złącze śrubowe terminal block typu ARK (na przewód)
  • złącza wyjściowe: złącze śrubowe terminal block typu ARK (na przewód)



wybrane parametry układu LM2596:

  • sprawność do 92%
  • częstotliwość kluczowania - przełączania 150kHz
  • temperatura pracy (w warunkach przemysłowych i mocy mniejszej niż 10W): -40°C do +85°C
  • zabezpieczenie przed zwarciem: ograniczenie prądu
  • dokładność regulacji napięcia: ± 2,5%

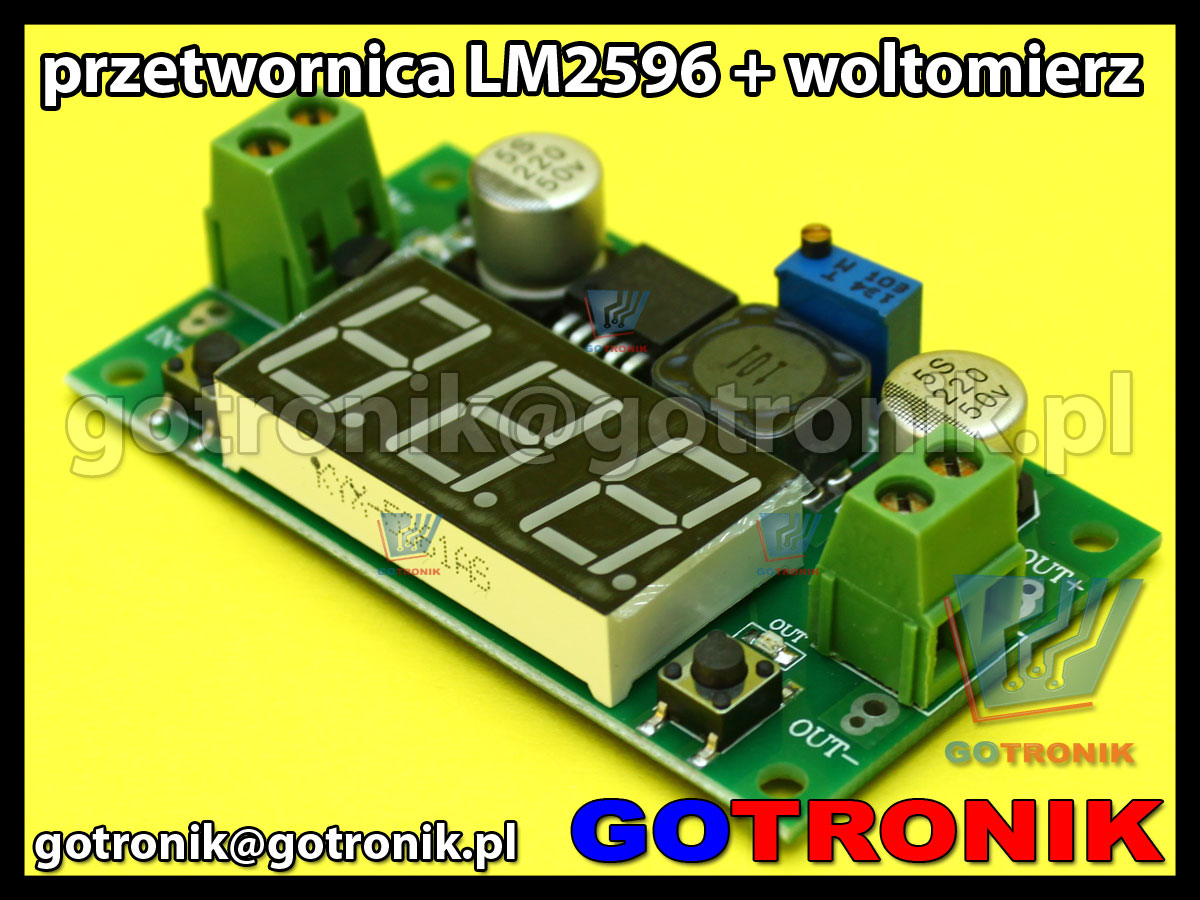

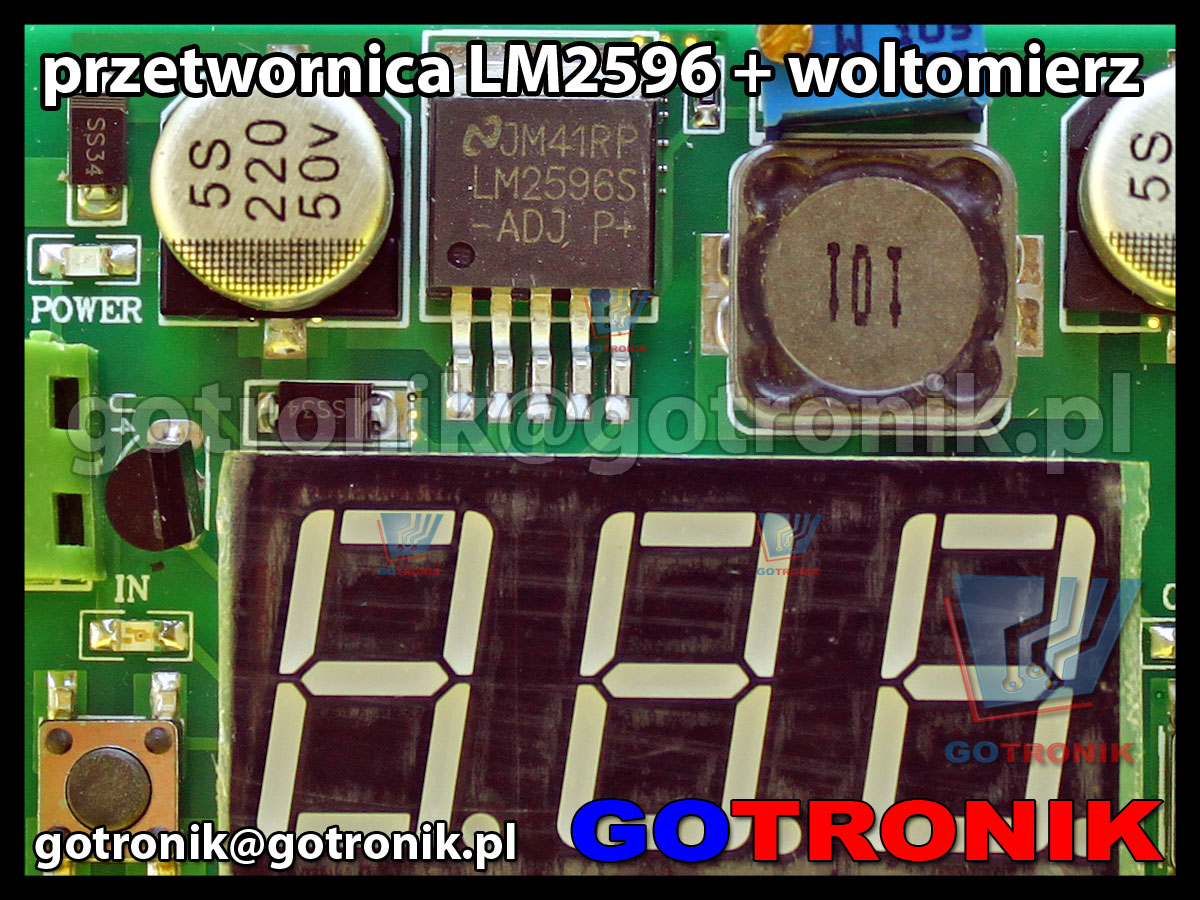

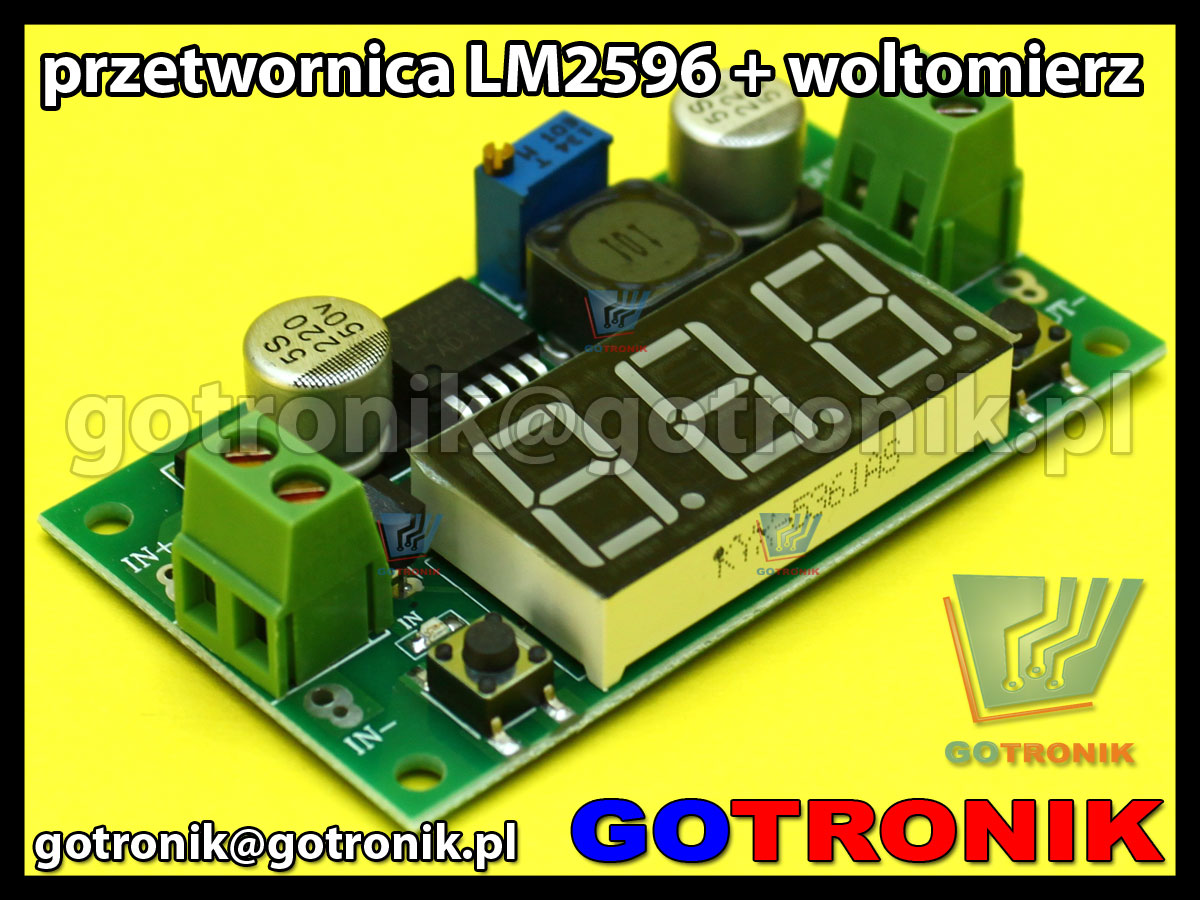

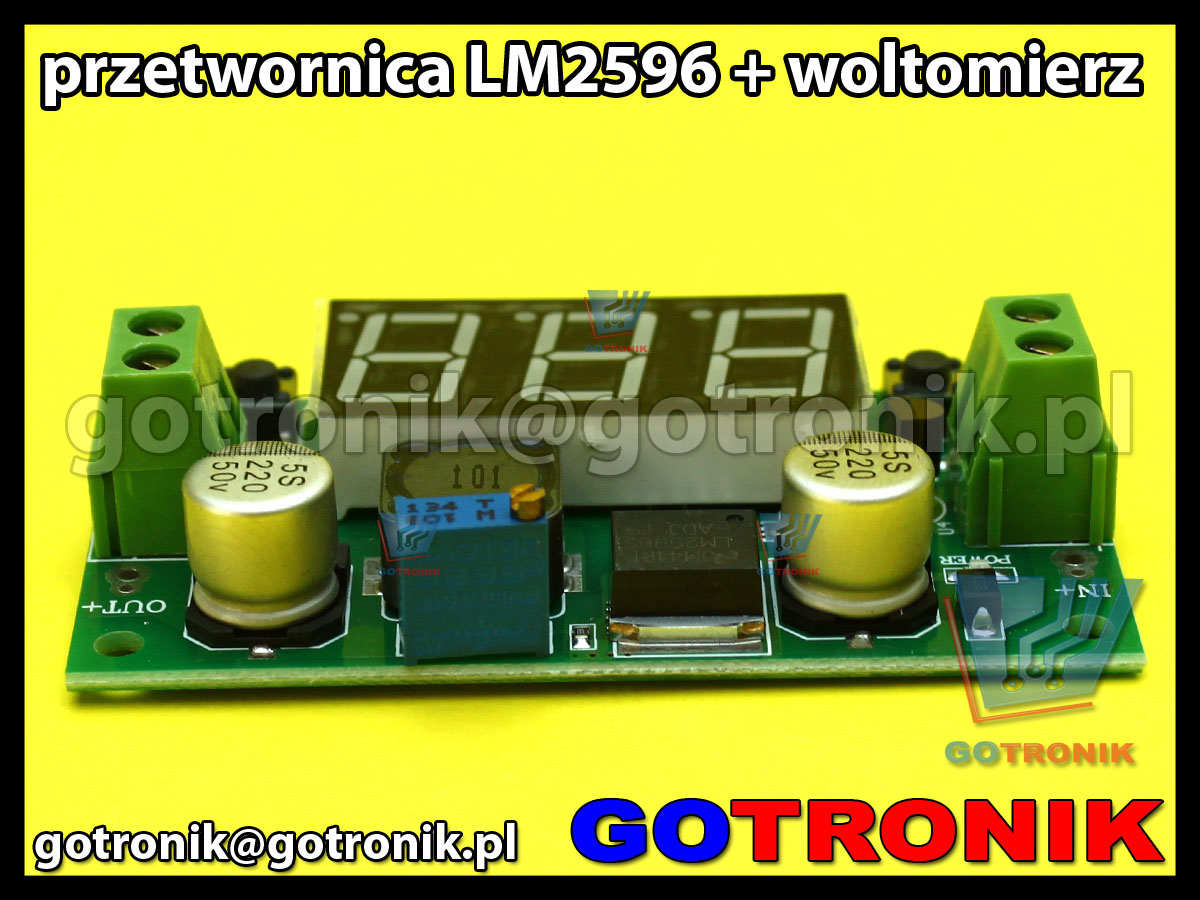

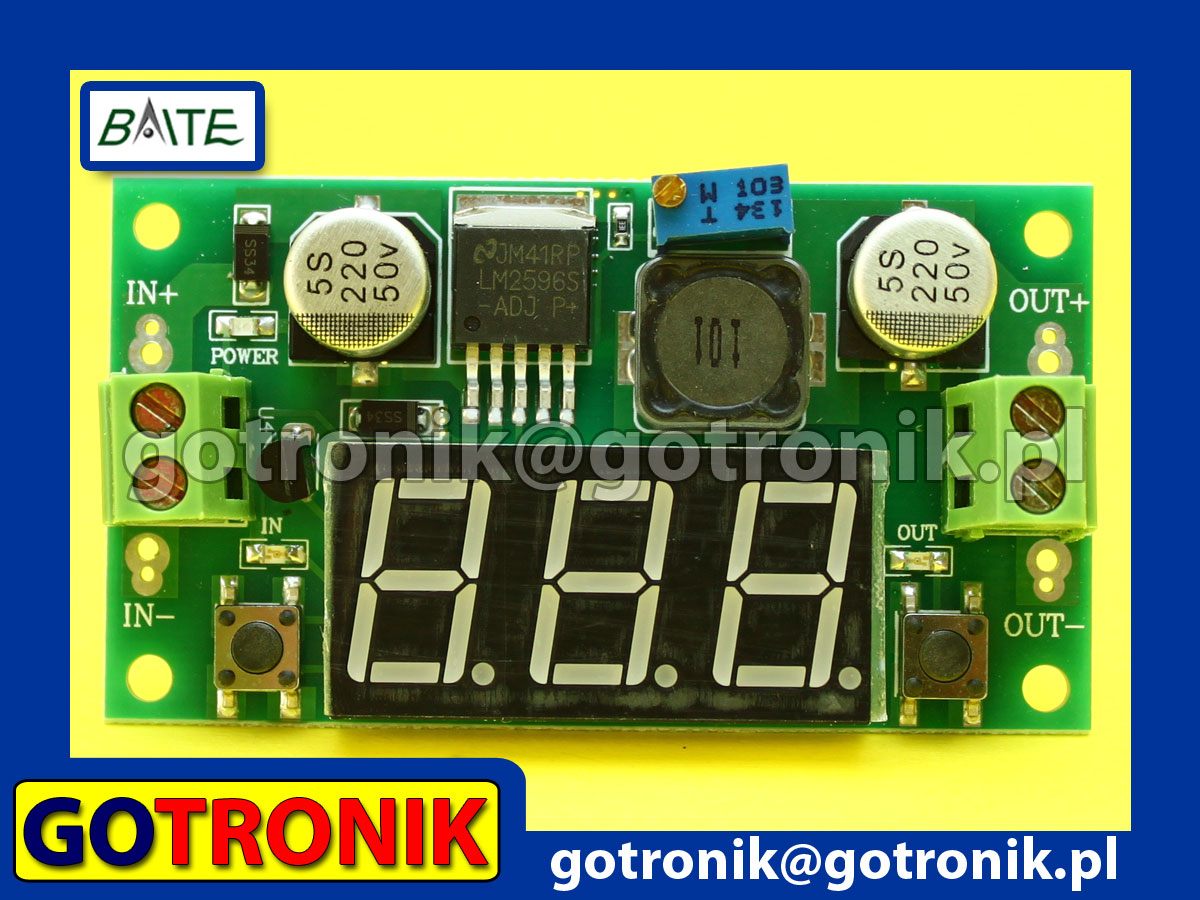

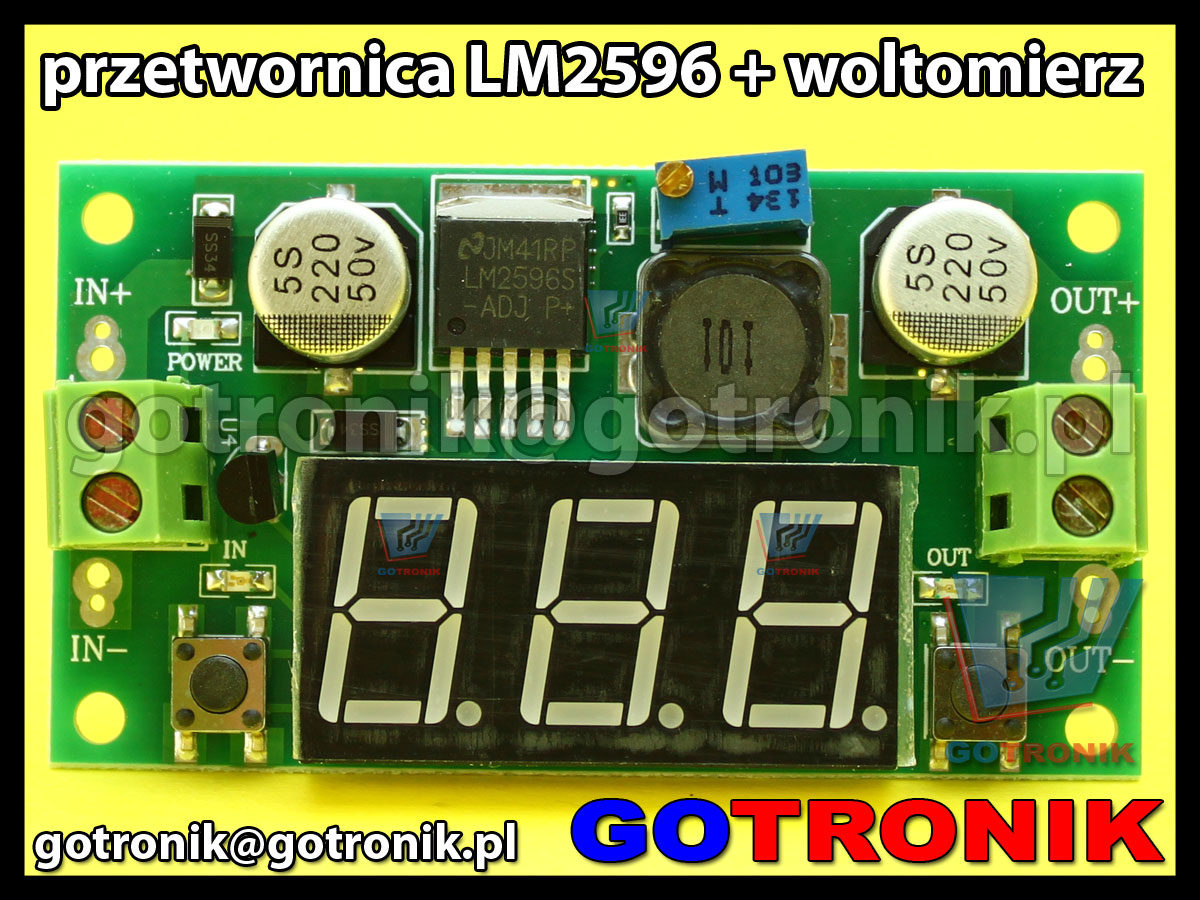

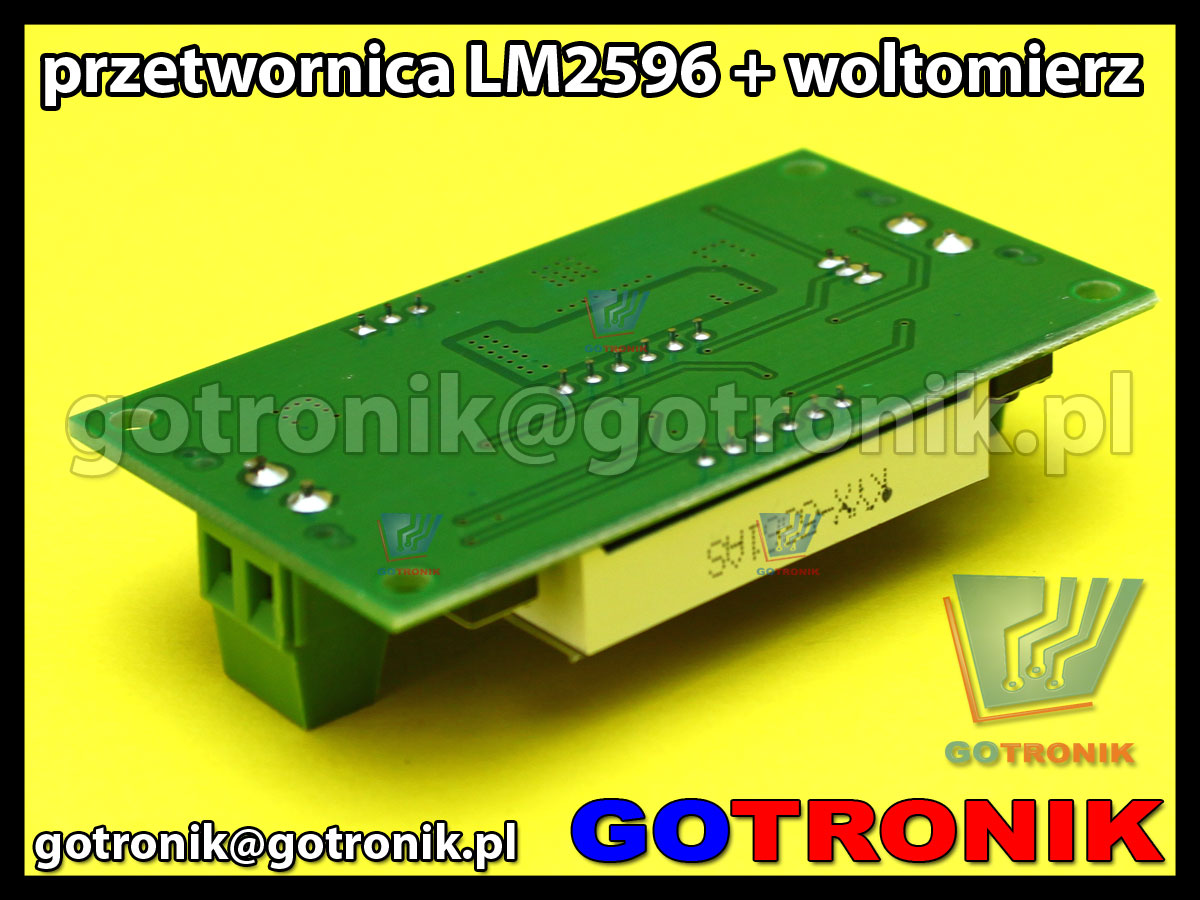

zdjęcia:

przetwornica step-down DC-DC oparta na układzie LM2596S + moduł woltomierza  przetwornica step-down DC-DC oparta na układzie LM2596S + moduł woltomierza  przetwornica step-down DC-DC oparta na układzie LM2596S + moduł woltomierza
przetwornica step-down DC-DC oparta na układzie LM2596S + moduł woltomierza  przetwornica step-down DC-DC oparta na układzie LM2596S + moduł woltomierza  przetwornica step-down DC-DC oparta na układzie LM2596S + moduł woltomierza


przetwornica step-down DC-DC oparta na układzie LM2596S + moduł woltomierza

przetwornica step-down DC-DC oparta na układzie LM2596S + moduł woltomierza

przetwornica step-down DC-DC oparta na układzie LM2596S + moduł woltomierza

przetwornica step-down DC-DC oparta na układzie LM2596S + moduł woltomierza

przetwornica step-down DC-DC oparta na układzie LM2596S + moduł woltomierza

przetwornica step-down DC-DC oparta na układzie LM2596S + moduł woltomierza
