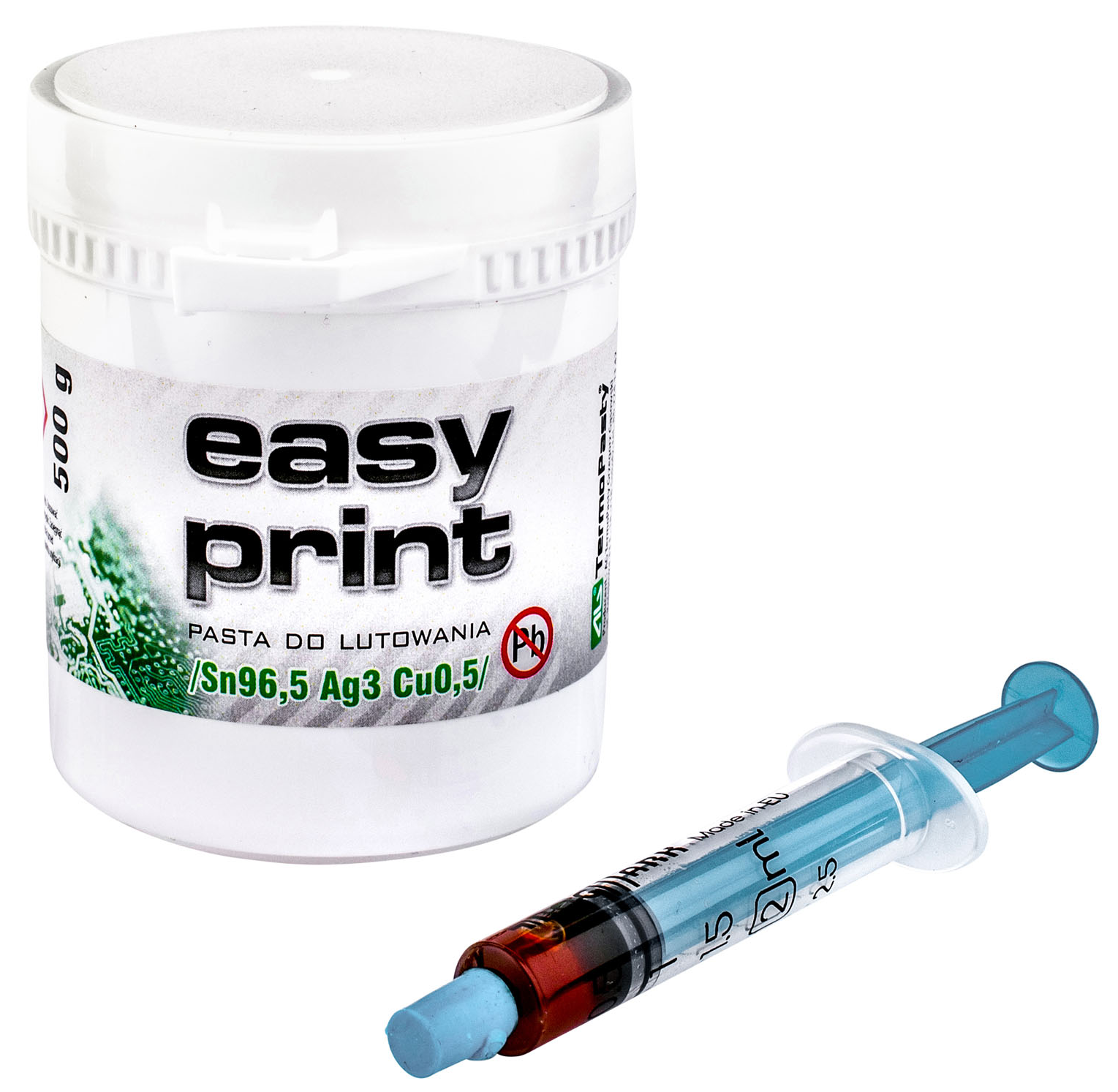

Pasta lutownicza Easy Print Sn96,5Ag3Cu0,5 500g

Instrukcja obsługi

Produkt przeznaczony jest wyłącznie do użytku zawodowego. Przed zastosowaniem pasty Easy Print należy uważnie zapoznać się z kartą charakterystyki BHP oraz upewnić się, że naprawiane lub lutowane urządzenie jest odłączone od zasilania.

Przed aplikacją zimną pastę należy bezwzględnie doprowadzić do temperatury otoczenia (optymalnie 23–26°C, maksymalnie do 28°C), aby zapobiec kondensacji wilgoci. Nie wolno łączyć zużytej pasty ze świeżą, ponieważ prowadzi to do pogorszenia jej właściwości smarnych. Pastę można nakładać punktowo za pomocą odpowiedniego aplikatora lub z użyciem maszynowych szablonów ciętych laserowo (bądź elektroformatowanych).

Przy drukowaniu przez szablon zaleca się stosowanie metalowych rakli. Prędkość pracy powinna wynosić od 25 do 150 mm/s, przy nacisku rzędu 1,5–3 N na centymetr długości rakli. Prawidłowo nanoszona pasta powinna tworzyć wałek o grubości 15–20 mm, równomiernie rolujący się przed raklą. Rekomendowana grubość otworów szablonu to 100 µm dla rastów do 0,4 mm oraz 150 µm dla rastów powyżej 0,5 mm. Następnie proces lutowania należy przeprowadzić metodą rozpływową (Piec/Hot Air). W zależności od stosowanego urządzenia, często wymagane jest podniesienie temperatury procesu o 10-20°C w stosunku do standardowych profili dla spoiw ołowiowych.

Dzięki klasyfikacji No Clean, układ po procesie lutowania jest natychmiast gotowy do dalszej pracy i zasadniczo nie wymaga mycia. Jeśli z przyczyn technologicznych czyszczenie jest jednak konieczne, resztki topnika można łatwo i bezpiecznie usunąć używając specjalistycznego Zmywacza PCB Alkoholowego.

Zasady magazynowania

Ze względu na wrażliwość chemiczną preparatu, pojemnik z pastą lutowniczą musi być przechowywany w stabilnych warunkach chłodniczych w temperaturze od 3°C do 7°C. W takich warunkach całkowity okres przydatności wynosi maksymalnie 6 miesięcy. Opakowanie musi być zawsze szczelnie zamknięte, aby uniknąć ryzyka zanieczyszczenia oraz odparowania rozpuszczalników. Przed otwarciem i pracą pasta zawsze musi zostać doprowadzona do temperatury pokojowej. Wraz z pojemnikiem 500g w zestawie znajduje się topnik, który można wykorzystać do bezpiecznego rozrzedzenia lub uzdatnienia źle przechowywanej, starszej pasty.

Dodatkowe materiały:

	Karta techniczna
	Karta charakterystyki
