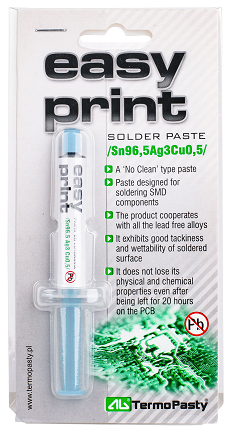

Pasta lutownicza bezołowiowa Easy Print Sn96,5Ag3Cu0,5 1,4ml

Marka AG TermoPasty prezentuje rewolucyjną, bezołowiową pastę lutowniczą Easy Print Sn96.5Ag3Cu0.5, model ART.AGT-028, oferowaną w poręcznej strzykawce o pojemności 6 g. Jest to zaawansowany środek chemiczny stworzony z myślą o wysoce precyzyjnym lutowaniu komponentów SMD w nowoczesnej technologii bezołowiowej. Skład pasty, obejmujący wysoką czystość 96,5% cyny, 3% srebra i 0,5% miedzi, gwarantuje niezwykle skuteczne, trwałe i niezawodne połączenia na płytkach drukowanych. Ta szara pasta spełnia rygorystyczne wymagania norm ISO 9454 1223 oraz J-STD-004 REM-1, co potwierdza jej najwyższą jakość i bezpieczeństwo użytkowania w profesjonalnych projektach, jak i w domowym zaciszu. Produkt zachowuje wybitną stabilność i nie traci swoich właściwości fizykochemicznych nawet po długim czasie przebywania na obwodzie PCB.

Szczegółowa lista parametrów i funkcji

• - Marka: AG TermoPasty
• - Model: ART.AGT-028
• - Stop lutowniczy: Bezołowiowy (96,5% cyny, 3% srebra, 0,5% miedzi)
• - Pojemność: 6 g / 1.4 ml
• - Brak potrzeby mycia układu po lutowaniu
• - Posiada rygorystyczne certyfikaty ISO 9454 1223 oraz J-STD-004 REM-1
• - Przystosowana do szybkiego druku z maksymalną prędkością rakli na poziomie do 150 mm/s
• - Pełne i wierne odtwarzanie konturów gwarantowane przez długie 8 godzin pracy
• - Doskonała przyczepność do elementów utrzymująca się nawet po 20 godzinach od aplikacji
• - Duża wierność odtwarzania szczegółów i odporność na defekt kuleczkowania pasty
• - Pasta w pełni neutralna chemicznie, współpracująca ze wszystkimi stopami bezołowiowymi

Zastosowania produktu

• - Precyzyjne, punktowe lutowanie drobnych elementów SMD w skomplikowanych projektach naprawczych
• - Stosowanie w urządzeniach do lutowania rozpływowego pracujących w atmosferze normalnej oraz w azocie
• - Niezawodne drukowanie na maszynowych szablonach ciętych laserem lub elektroformatowanych
• - Doskonała do domowego zacisza, prac hobbystycznych oraz małych warsztatów elektronicznych
•

Właściwości fizykochemiczne
Wygląd	Szara pasta
Zapach	Brak
Gęstość	~4,6 g/cm³
Uziarnienie	25-40 μm (dla pojemności 6, 250, 500 g)
Kleistość	1,0 G/mm² po 24 h
Przydatność do druku	Ponad 8 h
Rodzaj spoiwa	Sn96.5Ag3Cu0.5
Klasyfikacja topnika	REL - 0
Test chromatografii bibułowej na Cl (Norma IPC TM 650)	Spełnia (REL - 0)
Oporność powierzchniowa rezystancji (85°C, w 85%)	>2,6*10¹⁰ Ω (po 7 dniach)
Okres przydatności	6 miesięcy



Instrukcja obsługi

Pasta bezołowiowa Easy Print to produkt o parametrach przemysłowych przeznaczony wyłącznie do profesjonalnego użytku na stanowiskach lutowniczych. Przed użyciem należy zapoznać się z kartą charakterystyki BHP oraz upewnić się, że naprawiane urządzenie jest wyłączone.

Przed aplikacją zimną pastę należy doprowadzić do temperatury otoczenia 23–26°C (maksymalnie 28°C), aby zapobiec kondensacji wilgoci. Pastę można nakładać precyzyjnie ze strzykawki bezpośrednio na przygotowane pola lutownicze lub przez metalowy szablon.

Przy użyciu drukarki i rakli zalecany nacisk wynosi 1,5–3 N/cm, a prędkość pracy 25–150 mm/s, co pozwala uzyskać stabilny wałek pasty o średnicy 15–20 mm. Następnie spoiwo należy ogrzać metodą rozpływową przy użyciu Hot Air lub pieca lutowniczego. W przypadku stopów bezołowiowych często konieczne jest podniesienie temperatury lutowania o około 10–20°C względem standardowego profilu.

Pasta należy do klasy No Clean, dlatego po lutowaniu układ jest gotowy do pracy bez konieczności mycia. W razie potrzeby pozostałości można usunąć zmywaczem PCB alkoholowym. Nie należy mieszać zużytej lub starej pasty ze świeżą z innej partii, ponieważ pogarsza to jej właściwości.

Zasady magazynowania

Ze względu na trwałość fizykochemiczną zawiesiny i bezpieczeństwo składników bezołowiowych, strzykawkę z produktem należy składować wyłącznie w zamkniętych chłodziarkach z zachowaniem stabilnej temperatury w wąskim przedziale od 3°C do 7°C. W takich warunkach całkowity okres przydatności pasty wynosi dokładnie 6 miesięcy. Pojemniki muszą być bezwzględnie i zawsze bardzo szczelnie zamknięte, aby uniemożliwić postępujące zanieczyszczenie oraz odparowanie rozpuszczalników z preparatu. Przed otwarciem i pracą pasta zawsze musi zostać doprowadzona do temperatury pokojowej.

Dodatkowe materiały:

	Karta techniczna
	Karta charakterystyki
