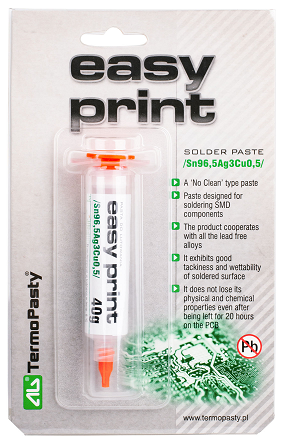

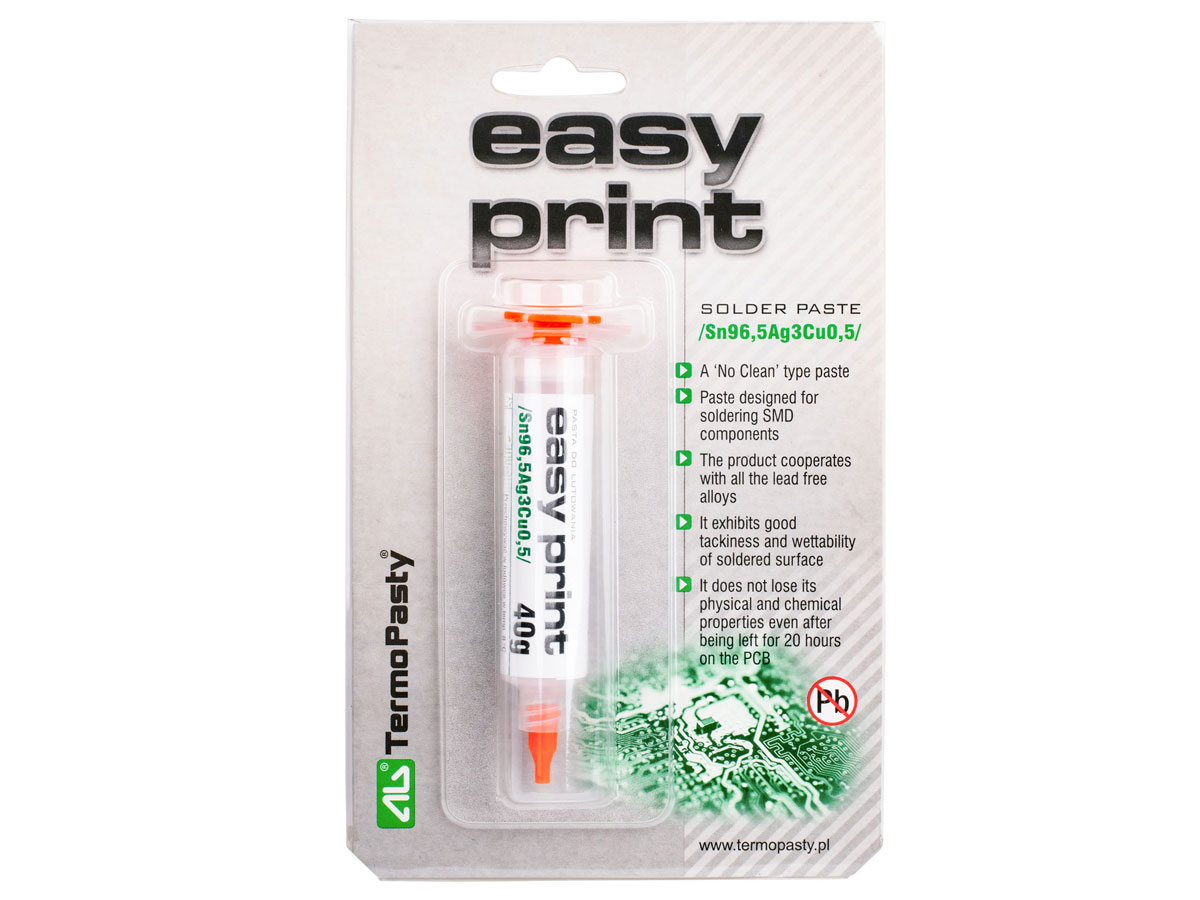

Pasta lutownicza Easy Print Sn96,5Ag3Cu0,5 40g

Instrukcja obsługi

Pasta bezołowiowa Easy Print to zaawansowany produkt o parametrach przemysłowych przeznaczony wyłącznie do profesjonalnego użytku. Przed rozpoczęciem pracy należy zapoznać się z kartą charakterystyki BHP oraz upewnić się, że lutowane urządzenie jest odłączone od zasilania.

Przed użyciem pastę należy wyjąć z chłodni i powoli doprowadzić do temperatury otoczenia 23–26°C (maksymalnie 28°C), aby zapobiec kondensacji wilgoci. Następnie należy nałożyć odpowiednią ilość pasty na czyste pola miedziane przy użyciu dyspensera lub przez metalowy szablon.

Przy pracy z drukarką i raklą zalecany nacisk wynosi 1,5–3 N/cm, a prędkość pracy 25–150 mm/s, co umożliwia utworzenie stabilnego wałka pasty o średnicy około 15–20 mm. Po aplikacji spoiwo należy ogrzać metodą rozpływową przy użyciu urządzenia Hot Air lub pieca wielostrefowego. W przypadku stopów bezołowiowych często konieczne jest podniesienie temperatury lutowania o około 10–20°C względem standardowego profilu.

Pasta należy do klasy No Clean, dlatego po lutowaniu układ jest gotowy do użycia bez konieczności mycia. W razie potrzeby pozostałości można usunąć przy użyciu zmywacza PCB alkoholowego. Nie należy mieszać zużytej lub starej pasty ze świeżą partią, ponieważ pogarsza to jej właściwości.

Zasady magazynowania

Mając na bezwzględnej uwadze ograniczoną fizykochemicznie trwałość struktury zawiesiny past, a co z tym się ściśle wiąże – bezpieczeństwo bezołowiowych składników spoiwa – kartusze Easy Print ze specjalistycznym produktem muszą być nieprzerwanie składowane w hermetycznych chłodziarkach z zachowaniem rygorystycznej, wysoce stabilnej temperatury w bardzo chłodnym i wąskim przedziale od 3°C aż do 7°C. Przy bezwarunkowym zachowaniu reżimu wszystkich tych parametrów chłodniczych, producent gwarantuje, że dopuszczalny okres jej pełnej przydatności wyniesie optymalnie do 6 miesięcy licząc od dokładnej daty partii produkcyjnej. Opakowania, w tym stosowane kartusze 40g, muszą być zawsze bez wyjątków precyzyjnie uszczelniane oraz bardzo dobrze i ciasno zamykane, aby permanentnie uniemożliwić jej powierzchniowe zanieczyszczenie kurzem i pyłem oraz uchronić przed przedwczesnym odparowaniem kluczowych dla gęstości, lotnych rozpuszczalników. Przed wykonaniem pierwszego otwarcia pasty należy pamiętać, by naturalnie i bez podgrzewania doprowadzić chłodny kartusz do bezpiecznej temperatury pokojowej w warsztacie.
