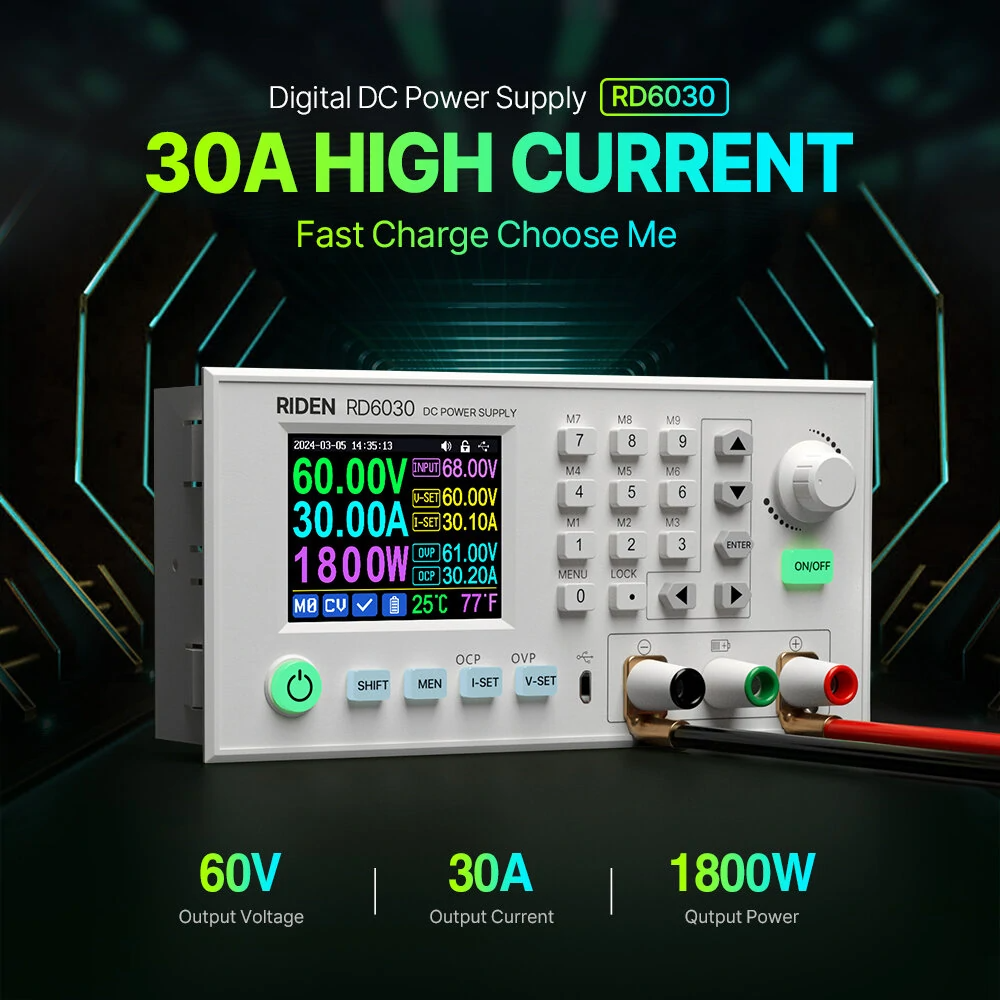

RD6030 panelowy moduł zasilacza 60V 30A 1800W Riden

Profesjonalne rozwiązanie zasilające

Zasilacz laboratoryjny RD6030 marki Riden to wysokiej klasy moduł sterujący typu step-down (buck), zaprojektowany z myślą o najbardziej wymagających systemach zasilania prądem stałym. Urządzenie pozwala na precyzyjną regulację napięcia w zakresie od 0 do 60 V oraz natężenia prądu do rekordowych 30 A, co przekłada się na potężną moc wyjściową rzędu 1800 W. Dzięki tak szerokiemu spektrum parametrów, zasilacz znajduje szerokie zastosowanie w profesjonalnych serwisach elektroniki, laboratoriach badawczych, przy projektowaniu systemów zasilania pojazdów elektrycznych oraz w procesach formowania i testowania pakietów akumulatorów. Jest to rozwiązanie idealne dla użytkowników poszukujących wydajności zasilacza wielkogabarytowego zamkniętej w kompaktowej, panelowej formie, która pozwala na łatwą zabudowę w dowolnej obudowie systemowej.



Budowa urządzenia i interfejs użytkownika

Sercem interfejsu RD6030 jest jasny i kontrastowy wyświetlacz LCD o przekątnej 2,4 cala, który oferuje możliwość personalizacji wyglądu (klasyczny układ lub uproszczony) oraz regulację jasności w 6 poziomach. Frontowy panel został zaprojektowany pod kątem ergonomii – zawiera pełną klawiaturę numeryczną do bezpośredniego wpisywania wartości, precyzyjny enkoder obrotowy oraz dedykowane przyciski funkcyjne dla trybów v-set i i-set. Urządzenie wyposażone jest w trzy główne gniazda wyjściowe: standardowe wyjście zasilające (+/-) oraz dedykowane złącze do ładowania akumulatorów (zielone), które współpracuje z dołączonym czujnikiem temperatury zewnętrznej. Pod wyświetlaczem znajduje się port micro-USB służący do przewodowej komunikacji z komputerem, co umożliwia zdalne sterowanie i rejestrację parametrów. Całość chłodzona jest inteligentnym systemem z wentylatorem, który dostosowuje obroty do aktualnego obciążenia i temperatury pracy modułu.



Szczegółowe parametry

• Producent: Riden
• Model urządzenia: RD6030
• Typ zasilacza: Modułowy, impulsowy step-down (Buck)
• Zakres napięcia wejściowego: 7,00 - 70,00 V
• Zakres napięcia wyjściowego: 0,00 - 60,00 V
• Zakres prądu wyjściowego: 0,00 - 30,00 A
• Maksymalna moc wyjściowa: 1800 W

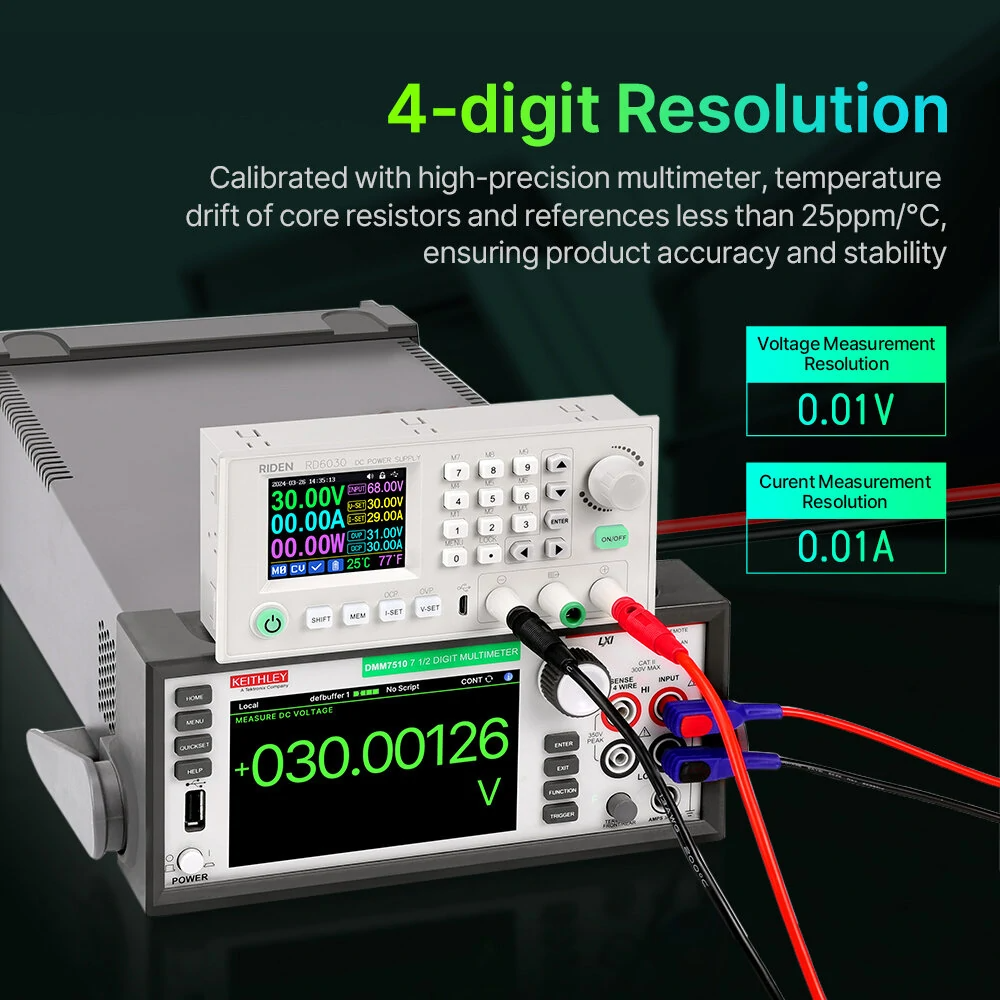

• Rozdzielczość pomiaru napięcia: 0,01 V
• Rozdzielczość pomiaru natężenia: 0,01 A
• Dokładność nastawy napięcia: ±(0,3% + 3 cyfry)
• Dokładność nastawy natężenia: ±(0,5% + 5 cyfr)

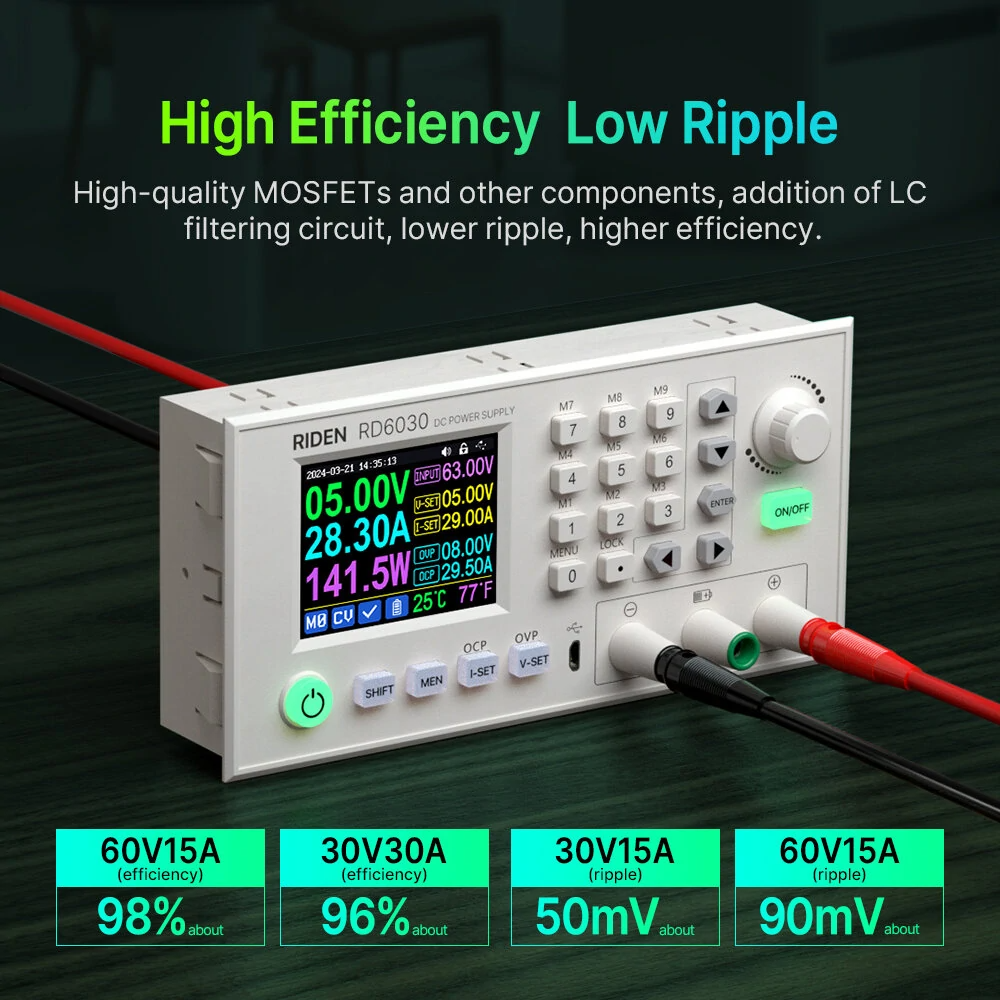

• Typowe tętnienia wyjściowe: 250 mV Vpp
• Zakres pomiaru pojemności: 0 - 9999.99 Ah
• Zakres pomiaru energii: 0 - 9999.99 Wh
• Temperatura pracy: -10°C do 40°C
• Czujnik temperatury: Zewnętrzny (sonda NTC 10K) oraz wewnętrzny
• Liczba komórek pamięci: 10 grup (M0-M9)
• Wyposażony w chłodzenie z inteligentnym systemem z wentylatorem, który dostosowuje obroty do aktualnego obciążenia i temperatury pracy modułu
• Dedykowane złącze do ładowania akumulatorów (zielone), które współpracuje z dołączonym czujnikiem temperatury zewnętrznej
• Zawiera pełną klawiaturę numeryczną
• Precyzyjny enkoder obrotowy
• Dedykowane przyciski funkcyjne dla trybów v-set i i-set
• Wyświetlacz: Kolorowy 2.4 inch LCD (regulacja jasności w 6 poziomach)

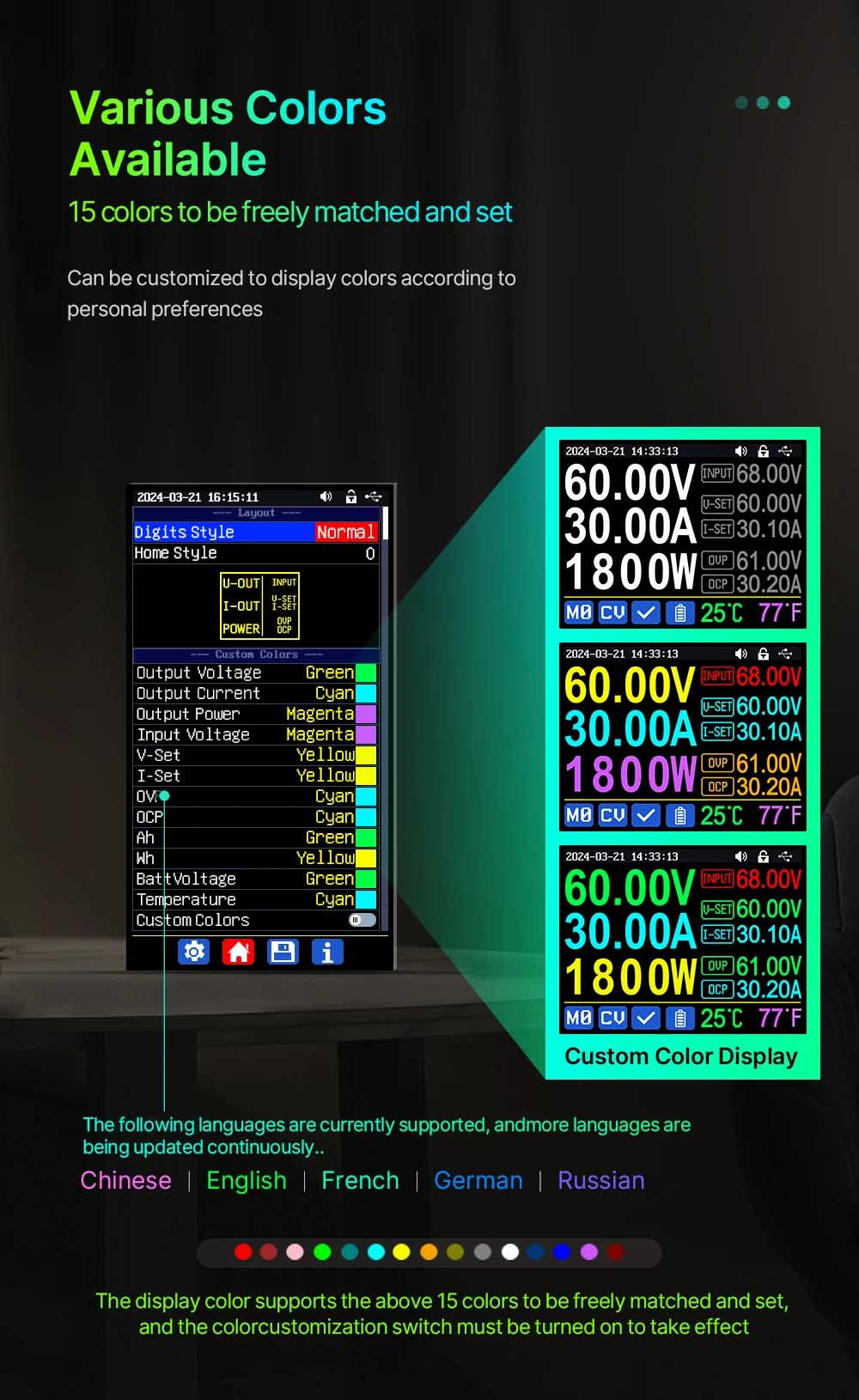

• Możliwość personalizacji wyglądu
• Interfejsy komunikacyjne: USB (Micro-USB)

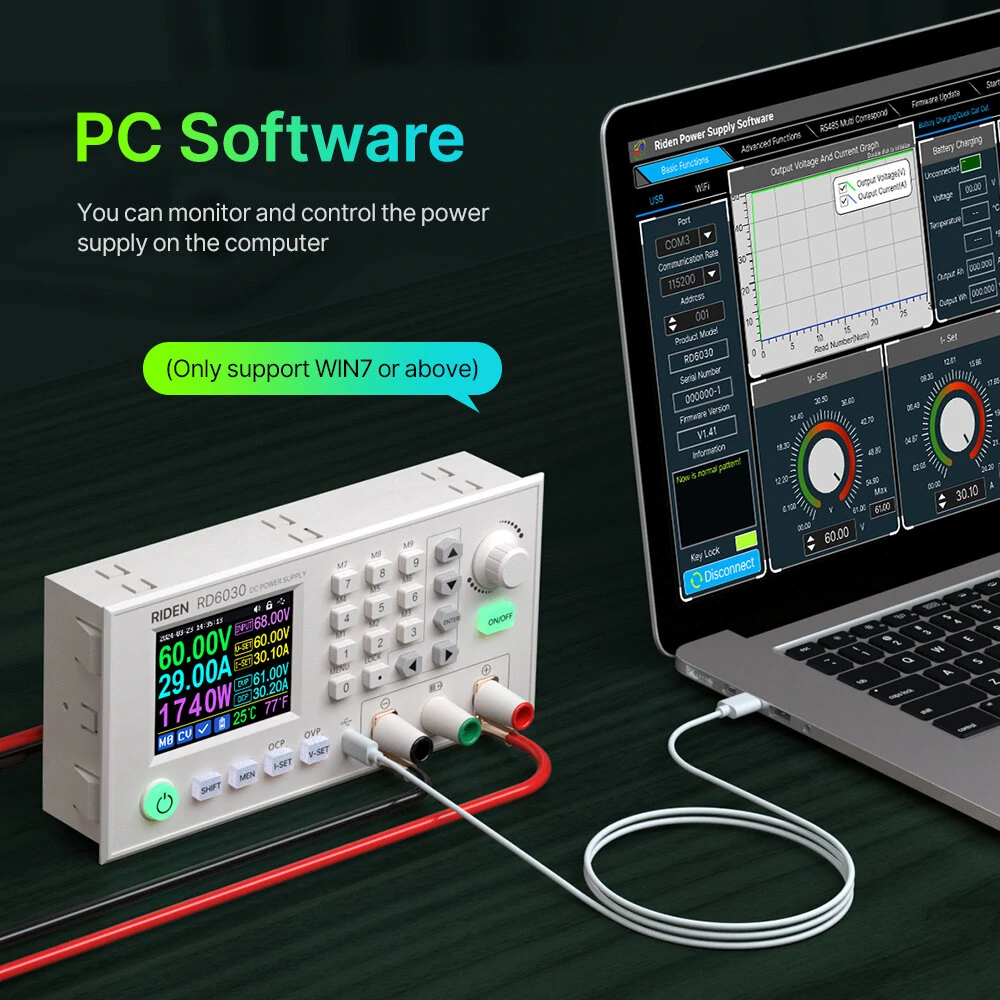

• Komunikacja z komputerem po przez Micro-USB, co umożliwia zdalne sterowanie i rejestrację parametrów
• Pamięć ustawień
• Oprogramowanie PC, aplikacja moblina
• Zabezpieczenia: OVP, OCP, OPP, OTP, zabezpieczenie bezpiecznikiem

Parametr techniczny	Wartość / szczegóły
Napięcie wejściowe (U-IN)	7 V - 70 V (prąd stały DC)
Napięcie wyjściowe (U-OUT)	0 V - 60 V
Prąd wyjściowy (I-OUT)	0 A - 30 A
Moc wyjściowa	0 - 1800 W
Wymagany spadek napięcia	>1 V oraz >10% napięcia wejściowego
Dokładność pomiaru wyjściowego	Napięcie: ±(0,3%+3), Prąd: ±(0,5%+5)
Stabilizacja obciążenia	±(0,1% + 2 cyfry)
Czas odpowiedzi	2 ms (0,1 A - 5 A obciążenia)
Zakres pomiaru czujnika temp.	-10°C do 100°C / 0°F do 200°F
Błąd pomiaru temperatury	±3°C / ±6°F
Jasność ekranu	6 poziomów (0-5)
Wymiary przedniego panelu	167 mm x 81 mm
Wymiary otworu montażowego	163 mm x 76 mm
Głębokość urządzenia	65 mm
Masa netto modułu	około 0,65 kg
