SHT20 czujnik temperatury i wilgotności RS485 Modbus
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: BTE-678
Kod producenta: SHT20
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- dodatkowy opis techniczny SHT20
- Recenzje produktu (0)

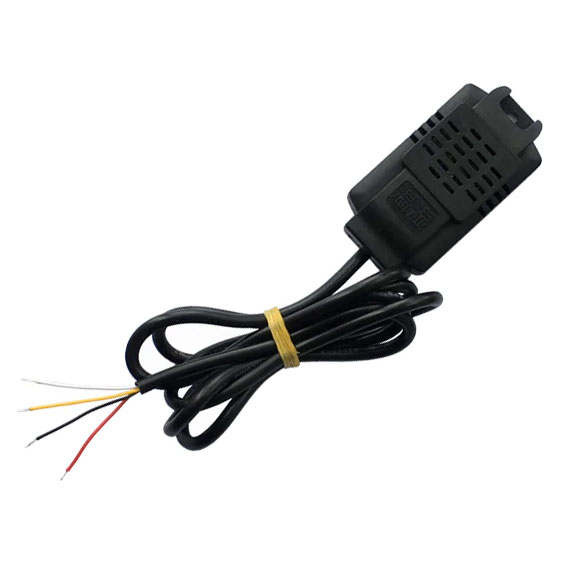

- czujnik SHT20
wilgotności i temperatury - napięcie zasilania: 4V do 30V
- moc pobierana: 0,2W
pomiar temperatury: -20°C do 60°C - wilgotność: 0 – 100%
- dokładność pomiaru temperatury: ±0,3°C
- dokładność pomiaru wilgotności: ±3%RH
- interfejs wyjściowy: RS485
(standard protocol MODBUS) - możliwość zmiany adresu: 1 – 247 domyślnie: 1
- parametry transmisji: 9600, 8 bit, 1 bit stopu, brak sprawdzenia
- wymiary: 60 x 30x 18 mm
- długość przewodu: około 50cm

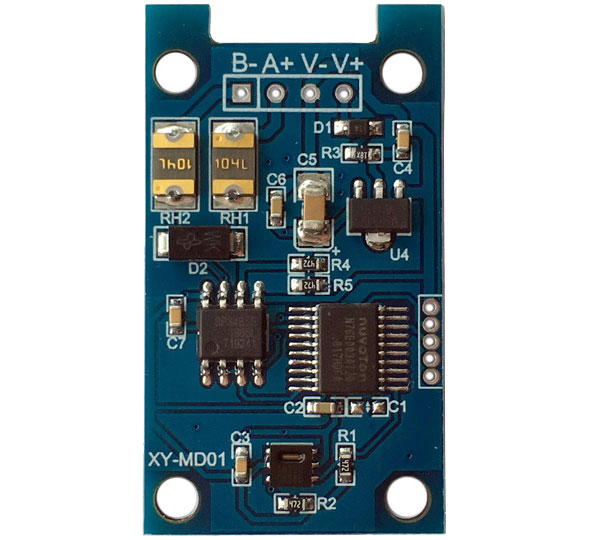

opis wyprowadzeń:
- czarny: - zasilania
- czerwony: + zasilania
- żółty: RS485A
- biały: RS485B
https://www.hestore.hu/prod_getfile.php?id=18062
https://github.com/TronixLab/ModBus-RTU-Temperature-Humidity-SHT20-Sensor

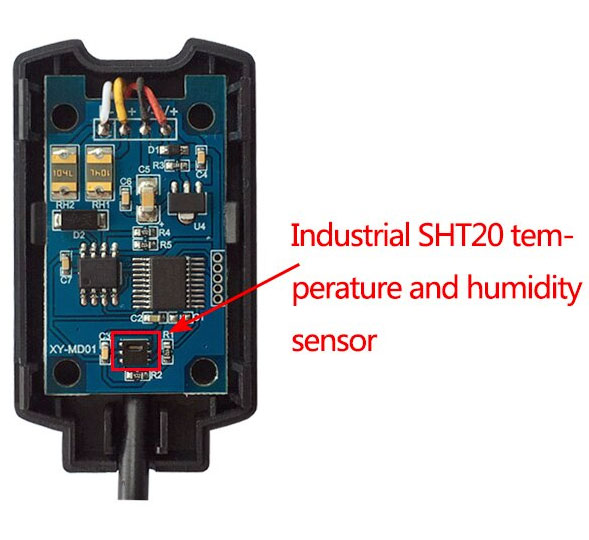

Opis komunikacji z modułem XY-MD01 SHT20 RS485
Specyfikacja komunikacji
- Protokół: Modbus RTU
- Domyślny adres urządzenia: 0x01
- Domyślna prędkość transmisji: 9600 bps
- Format transmisji: 8N1 (8 bitów danych, brak parzystości, 1 bit stopu)
- Zakres adresów urządzenia: 1–247
Adresy rejestrów
| Funkcja | Adres rejestru | Opis |
|---|---|---|
| Odczyt temperatury | 0x0001 | Wartość temperatury ×10 (np. 305 = 30,5 °C) |
| Odczyt wilgotności | 0x0002 | Wartość wilgotności ×10 (np. 546 = 54,6 %RH) |
| Odczyt temperatury i wilgotności | 0x0001 | Odczyt dwóch rejestrów: temperatury i wilgotności |
| Odczyt adresu urządzenia | 0x0001 | Rejestr zawierający aktualny adres urządzenia |
| Zmiana adresu urządzenia | 0x0001 | Rejestr do ustawienia nowego adresu urządzenia |
| Zmiana prędkości transmisji | 0x0002 | Rejestr do ustawienia nowej prędkości transmisji (np. 9600 bps = 0x2580) |
Zmiana adresu urządzenia
Aby zmienić adres urządzenia, należy wysłać ramkę Modbus RTU z funkcją zapisu pojedynczego rejestru (0x06) do rejestru 0x0001 z nowym adresem.
Przykład: Zmiana adresu na 0x08
Adres: 0x01
Funkcja: 0x06
Rejestr: 0x0001
Wartość: 0x0008
CRC: 0xD8 0x30
Ramka do wysłania: 01 06 00 01 00 08 D8 30
Zmiana prędkości transmisji
Aby zmienić prędkość transmisji, należy użyć funkcji zapisu wielu rejestrów (0x10) do rejestrów 0x0001 i 0x0002.
Przykład: Ustawienie adresu na 0x20 i prędkości na 9600 bps (0x2580)
Adres: 0x01
Funkcja: 0x10
Rejestr: 0x0001
Ilość: 0x0002
Bajty: 0x04
Dane: 0x00 20 25 80
CRC: 0x25 09
Ramka do wysłania: 01 10 00 01 00 02 04 00 20 25 80 25 09
Odczyt danych
Aby odczytać temperaturę i wilgotność, należy użyć funkcji odczytu rejestrów wejściowych (0x04).
Przykład: Odczyt temperatury i wilgotności
Adres: 0x01
Funkcja: 0x04
Rejestr: 0x0001
Ilość: 0x0002
CRC: 0x20 0B
Ramka do wysłania: 01 04 00 01 00 02 20 0B
Przykładowa odpowiedź: 01 04 04 01 31 02 22 2A CE
- Temperatura: 0x0131 = 305 → 30,5 °C
- Wilgotność: 0x0222 = 546 → 54,6 %RH
Uwagi
- Upewnij się, że po zmianie adresu lub prędkości transmisji, dalsza komunikacja odbywa się z użyciem nowych ustawień.
- Po zmianie prędkości transmisji, konieczne może być ponowne skonfigurowanie parametrów komunikacji w urządzeniu nadrzędnym (np. komputerze, PLC).
- Zaleca się korzystanie z narzędzi do diagnostyki Modbus, takich jak Modbus Poll lub ModScan, w celu testowania komunikacji i diagnozowania ewentualnych problemów.
