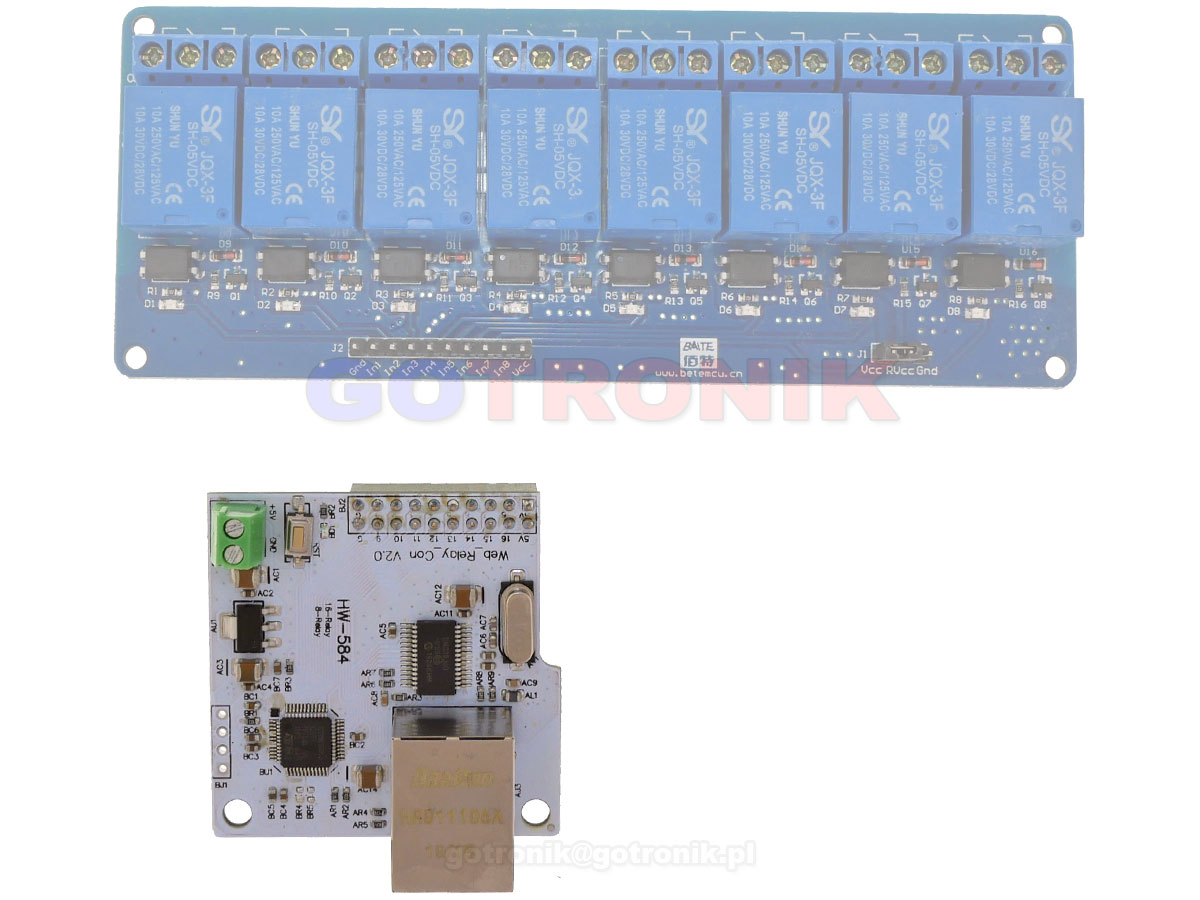

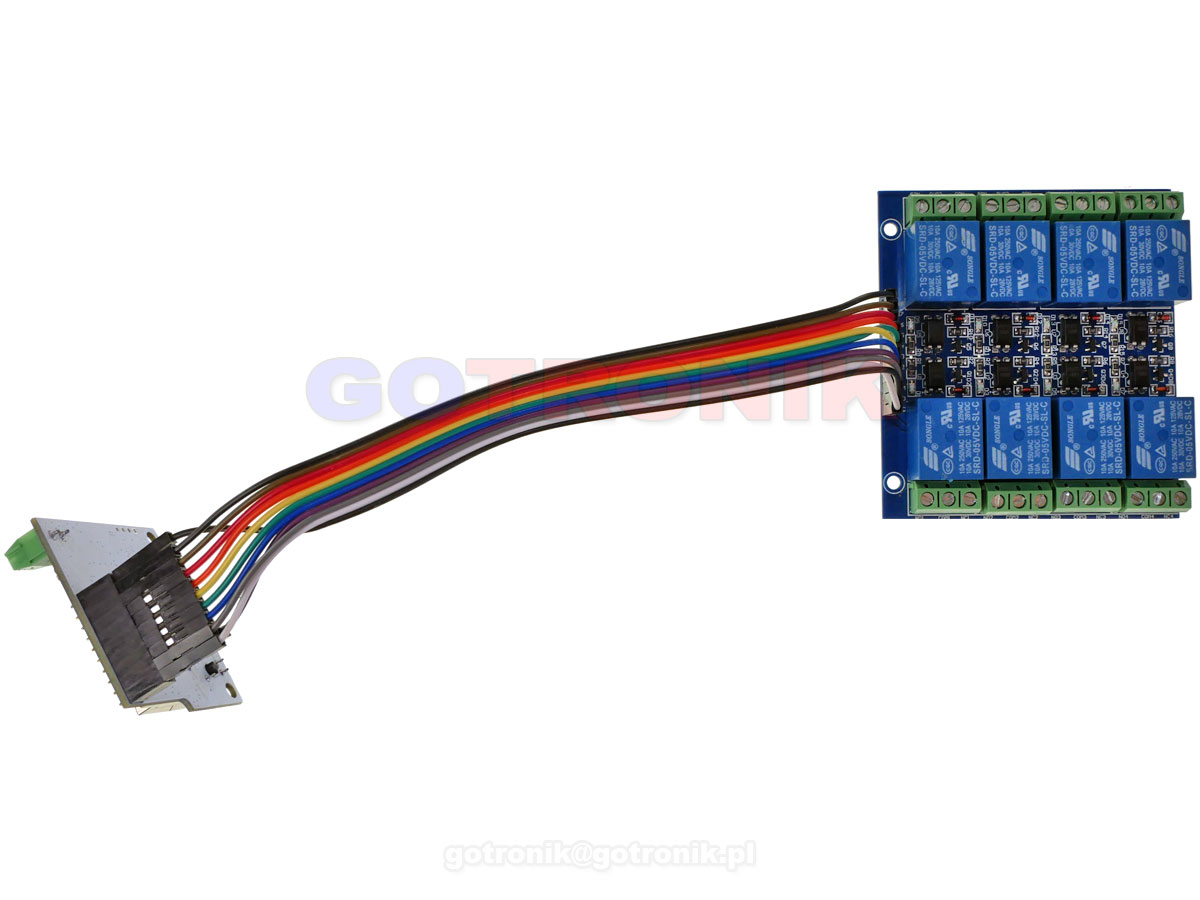

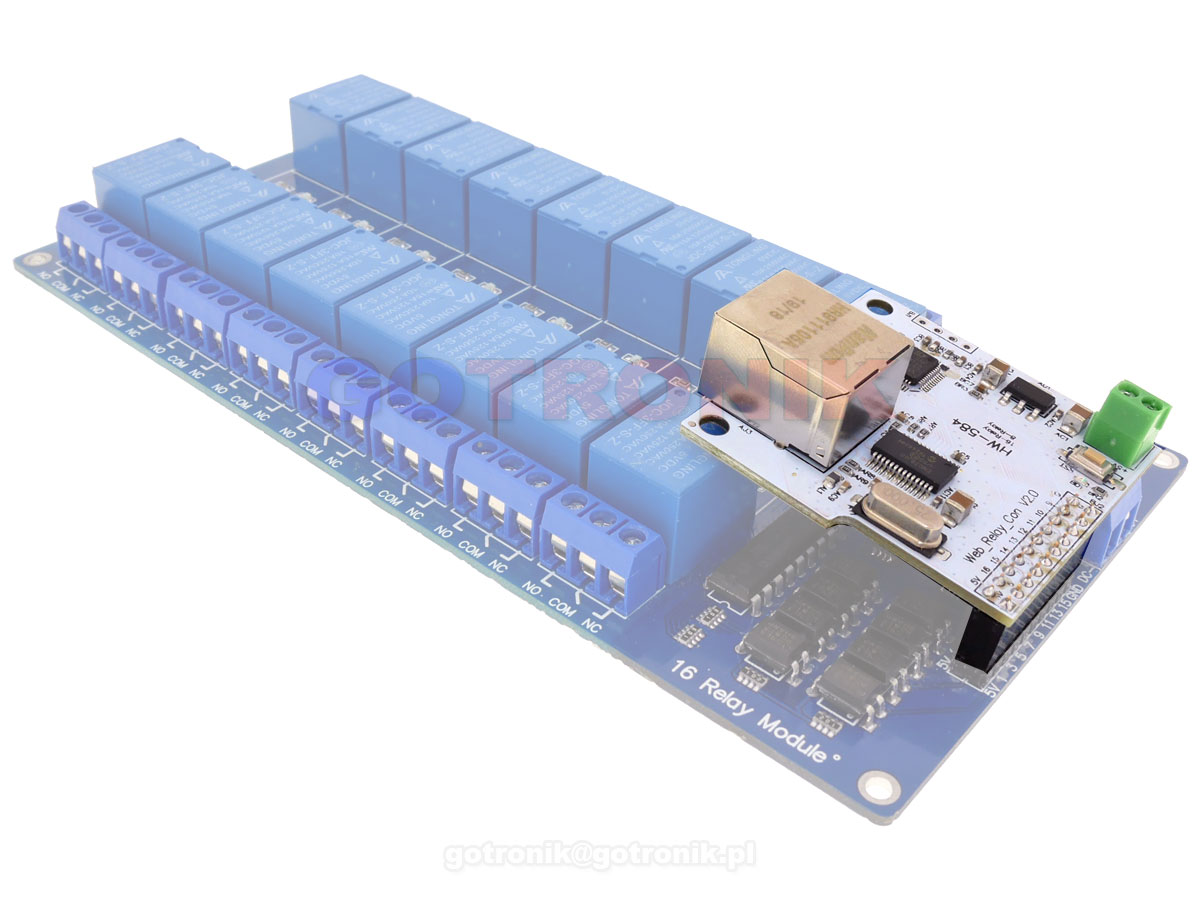

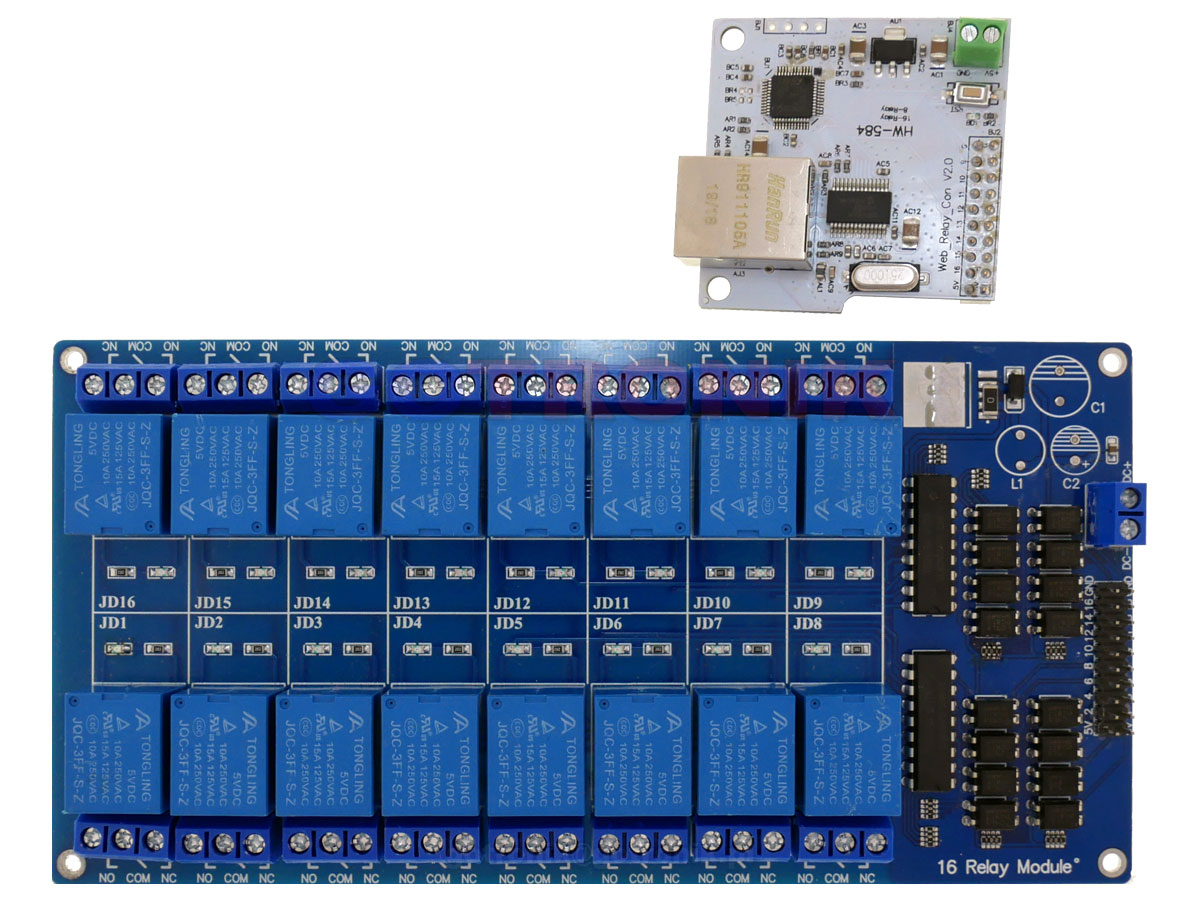

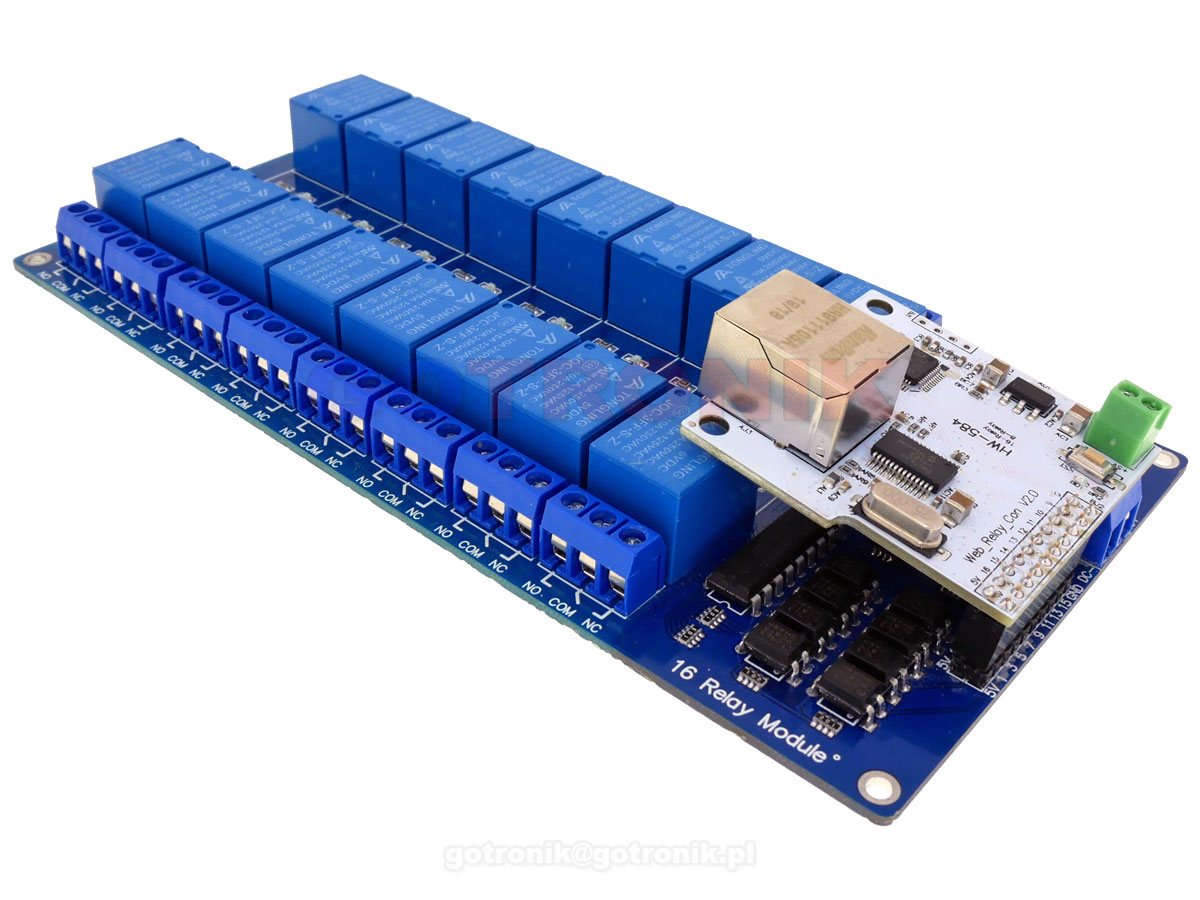

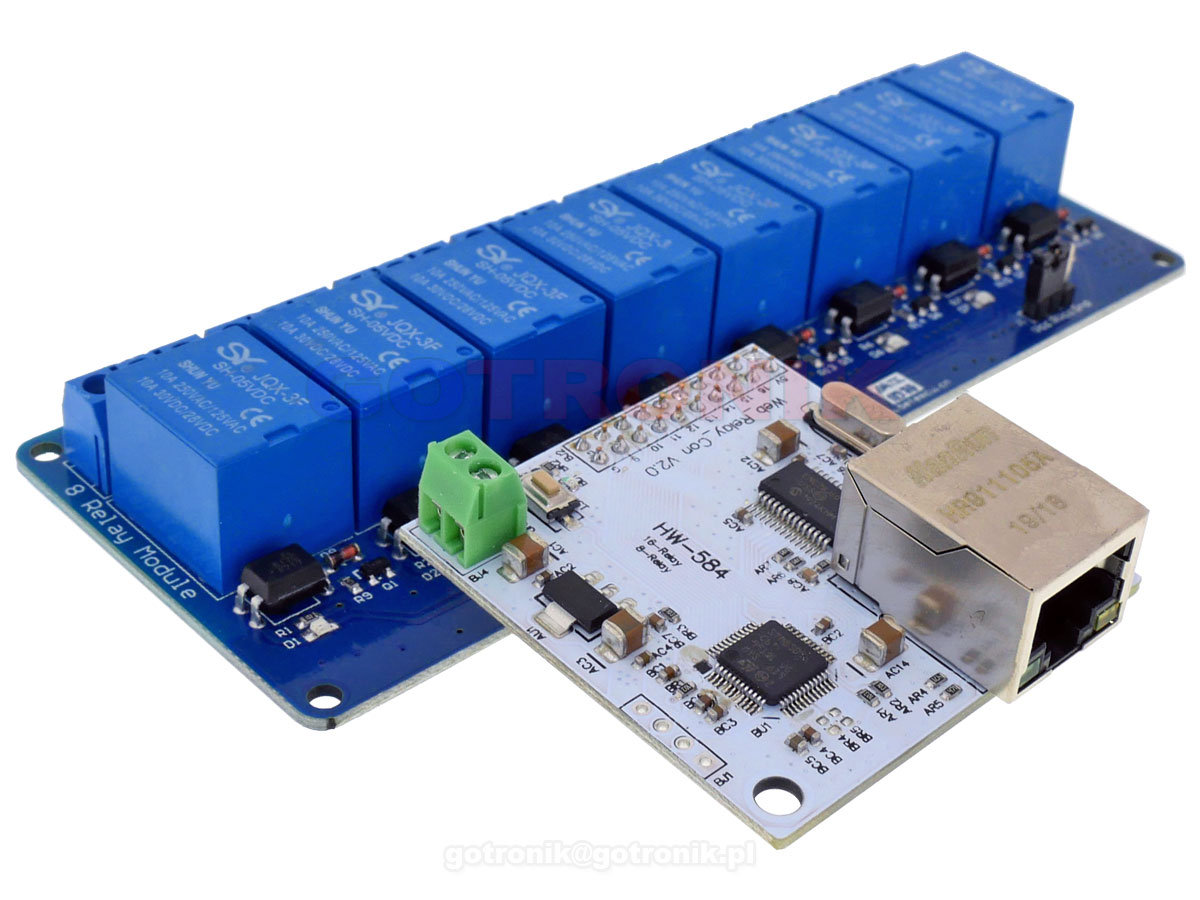

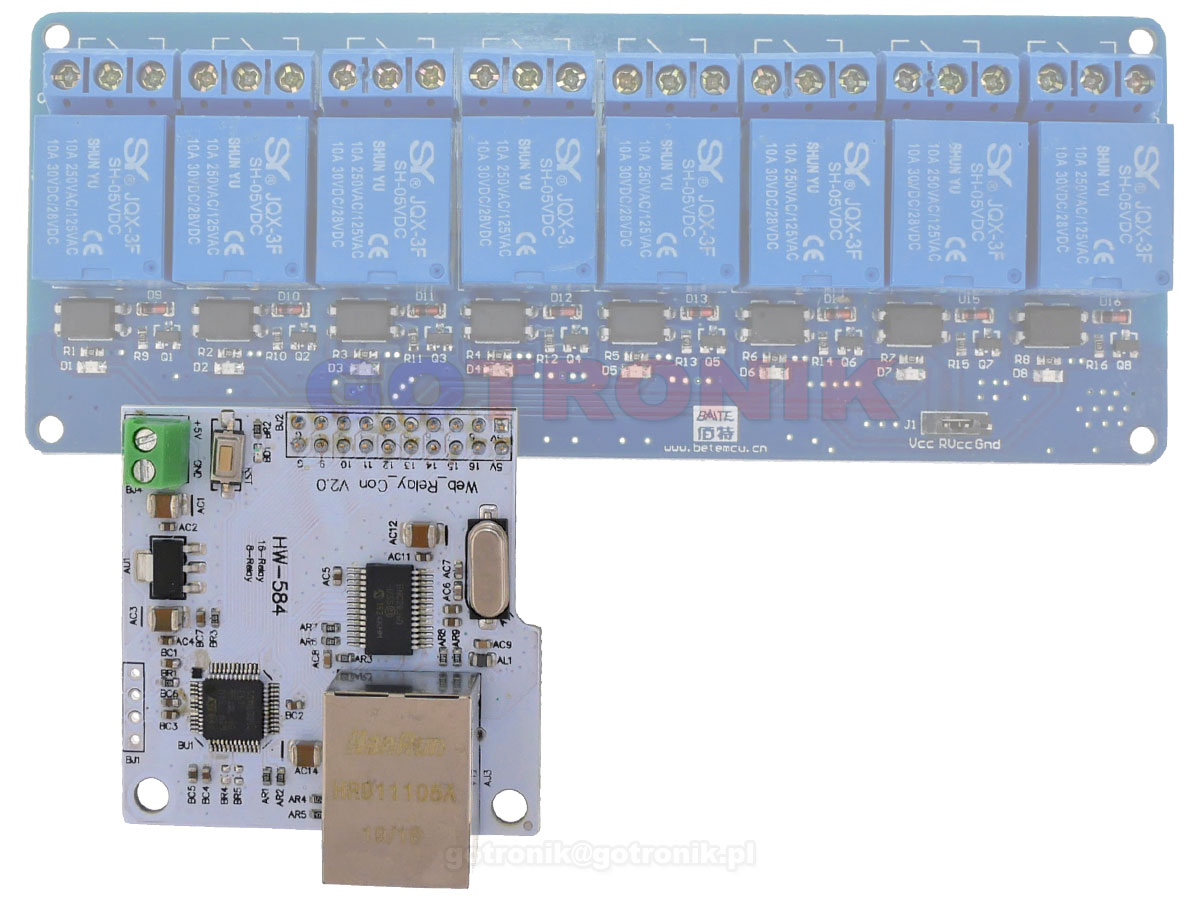

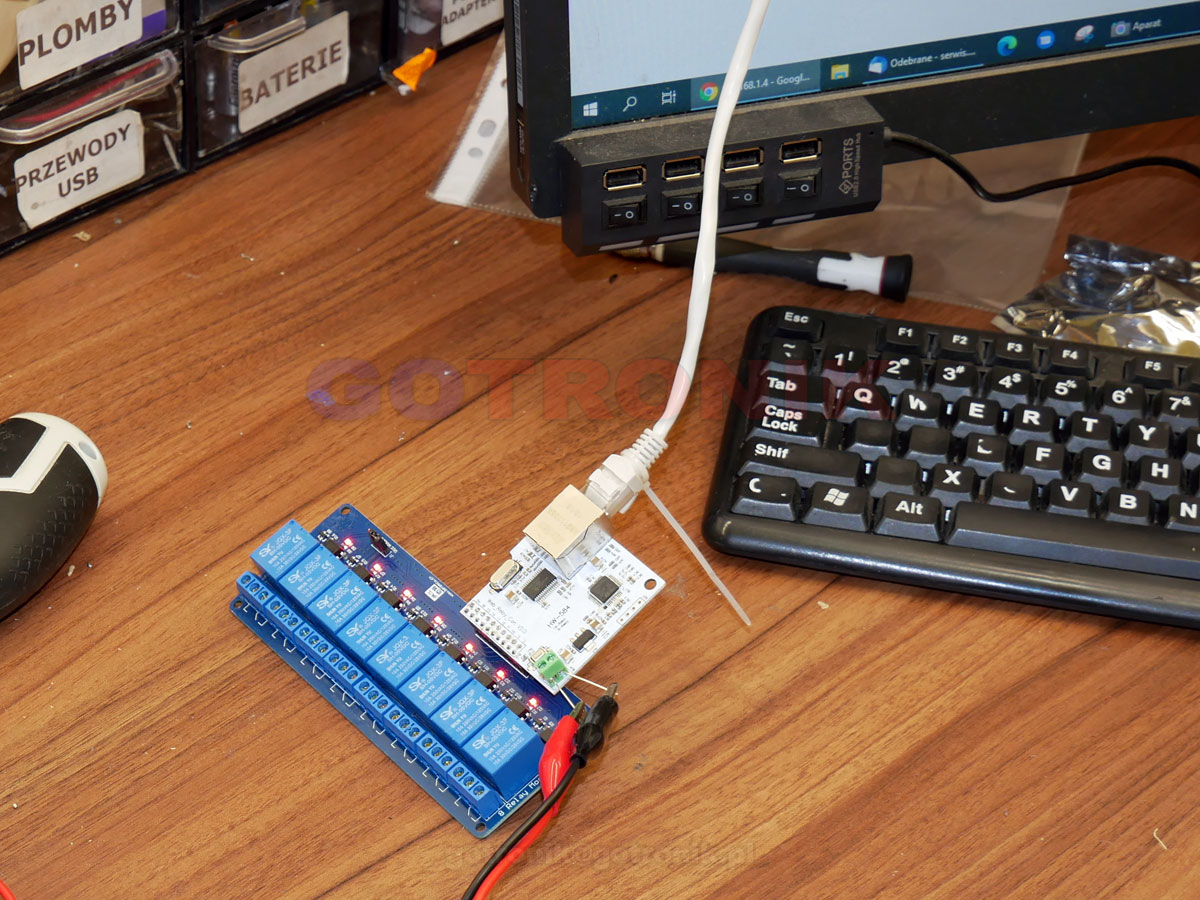

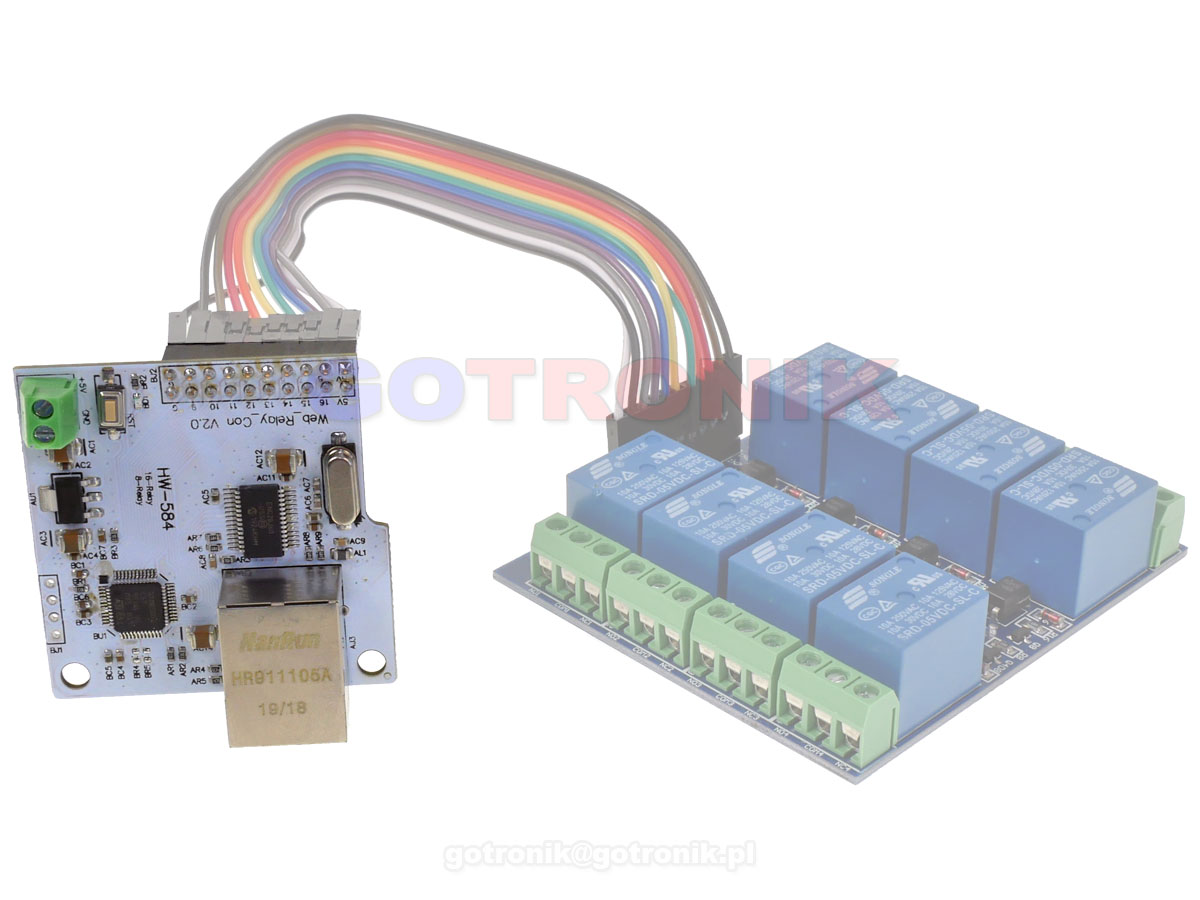

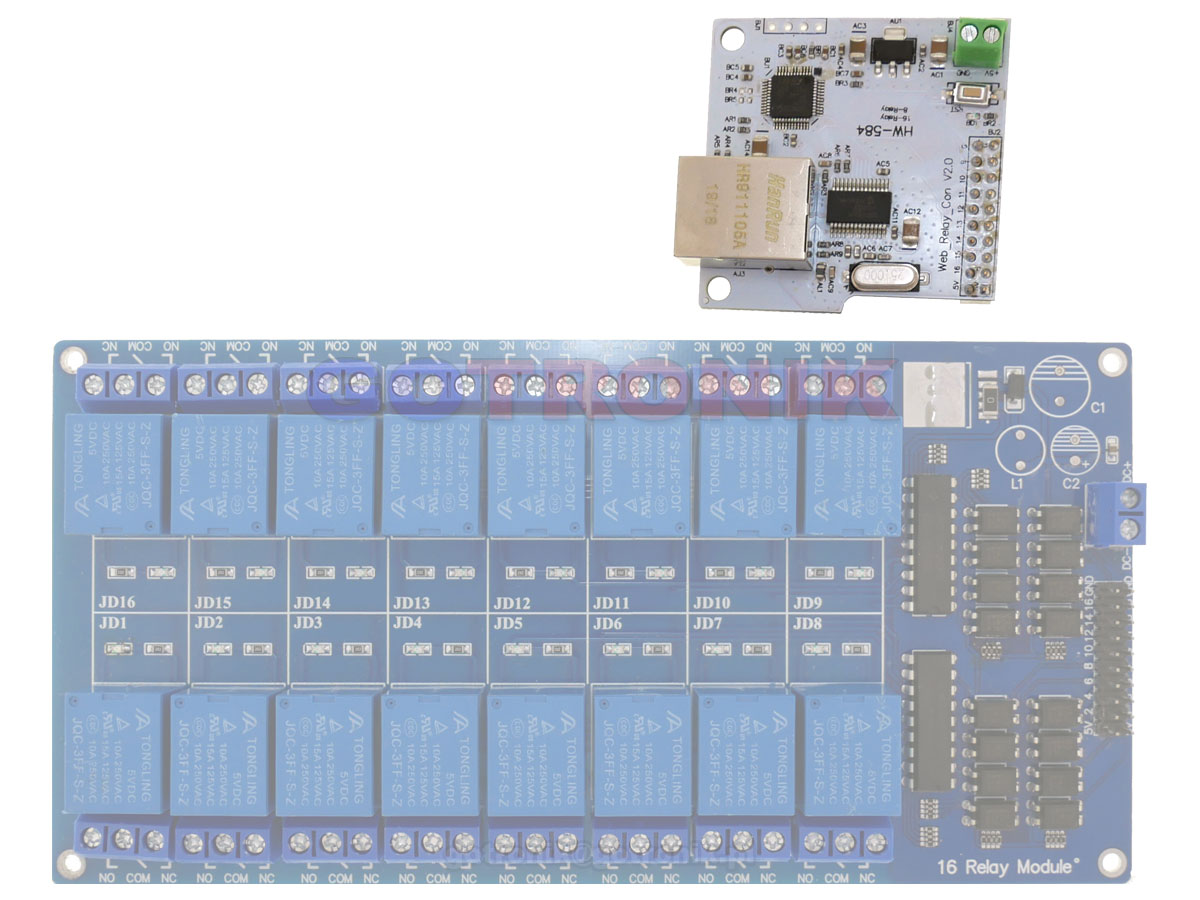

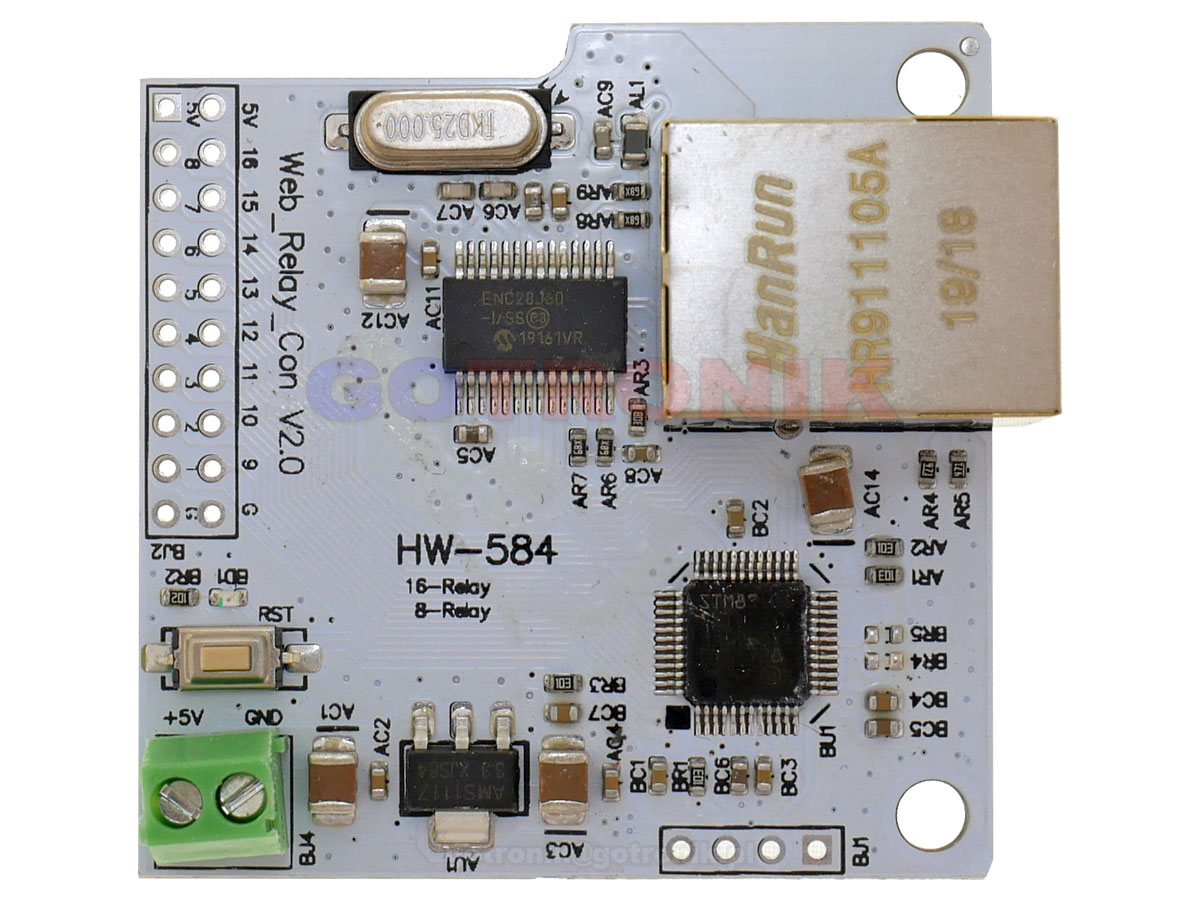

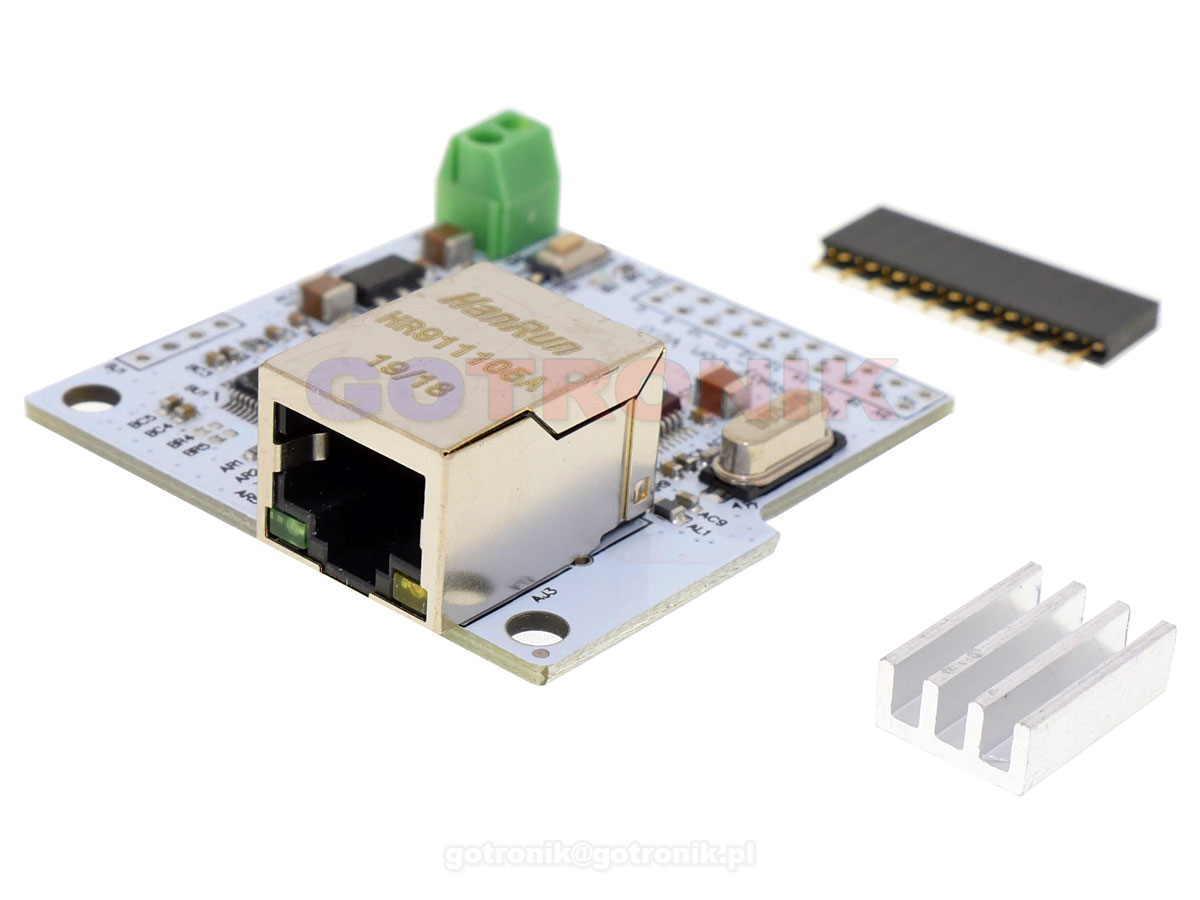

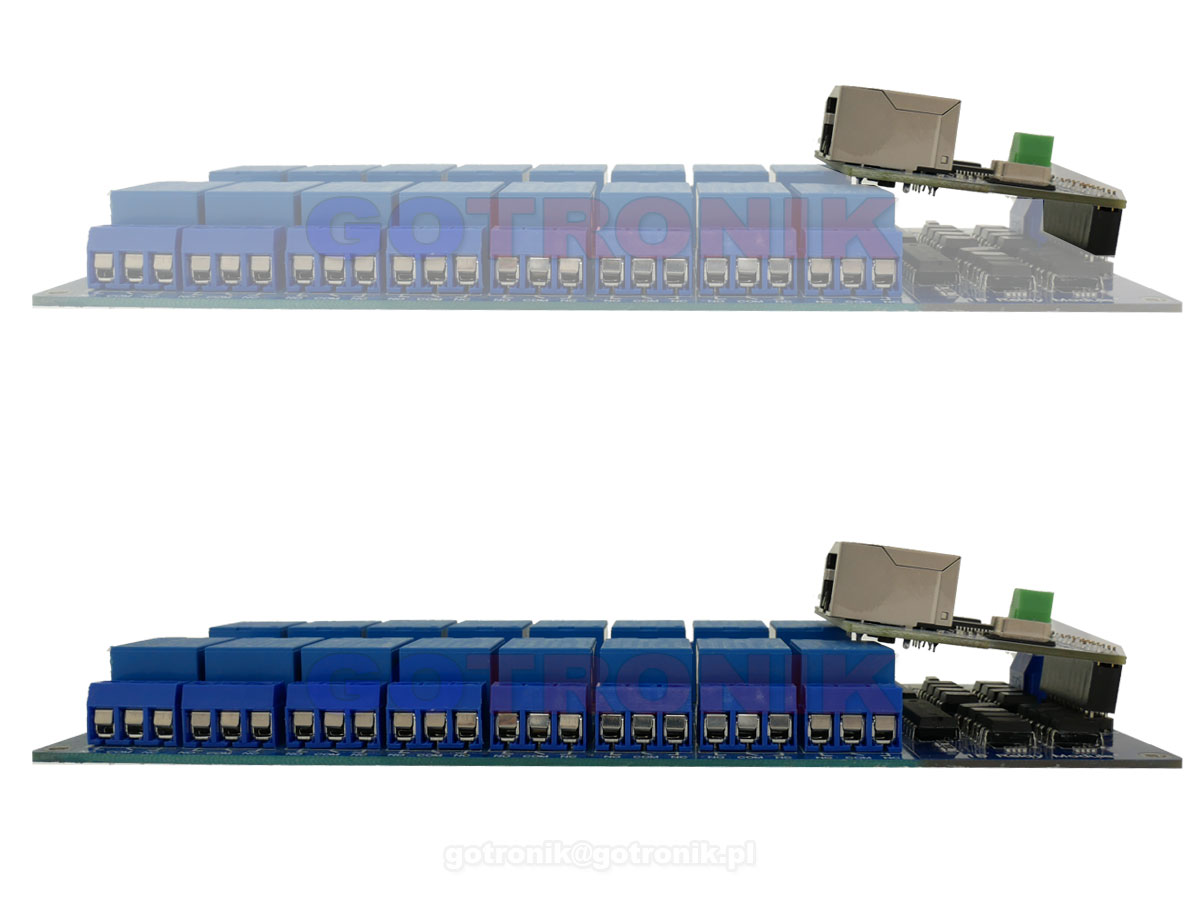

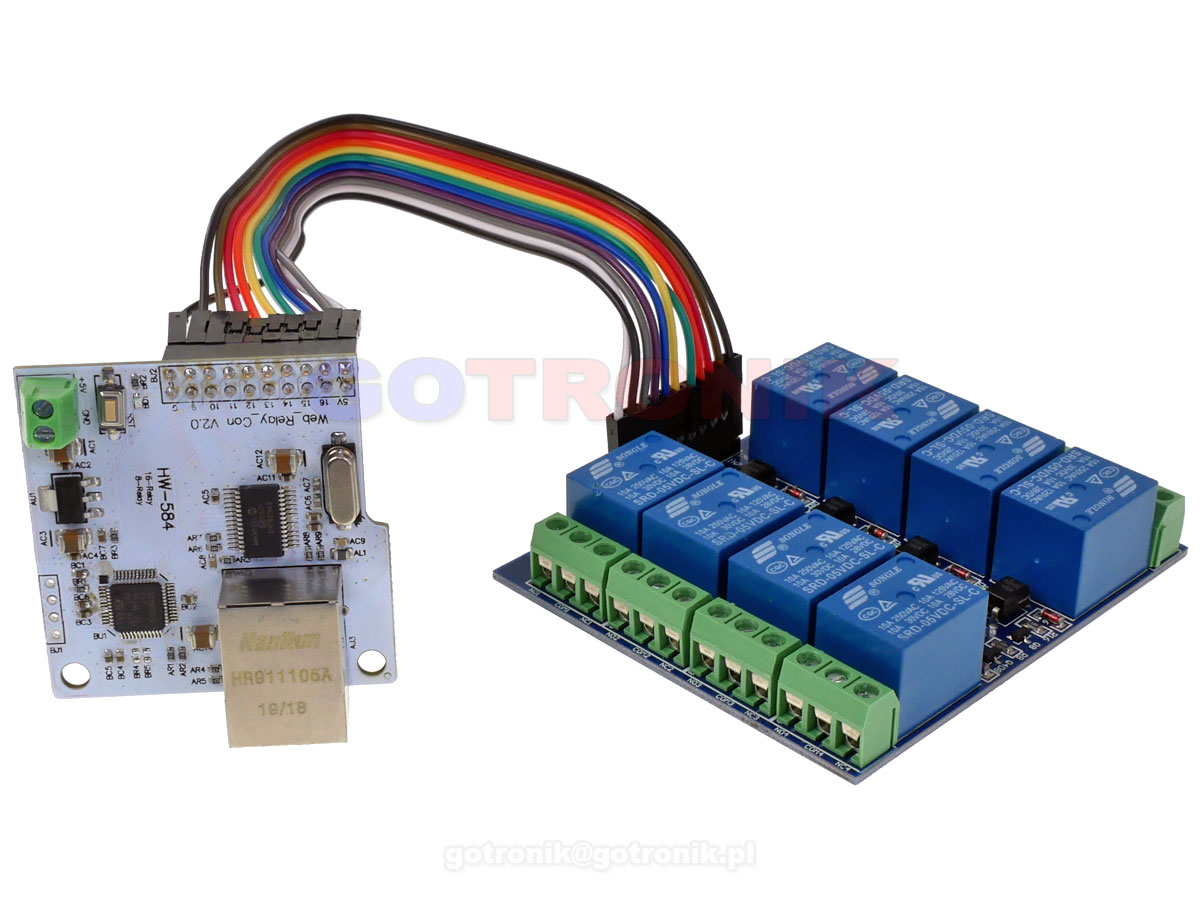

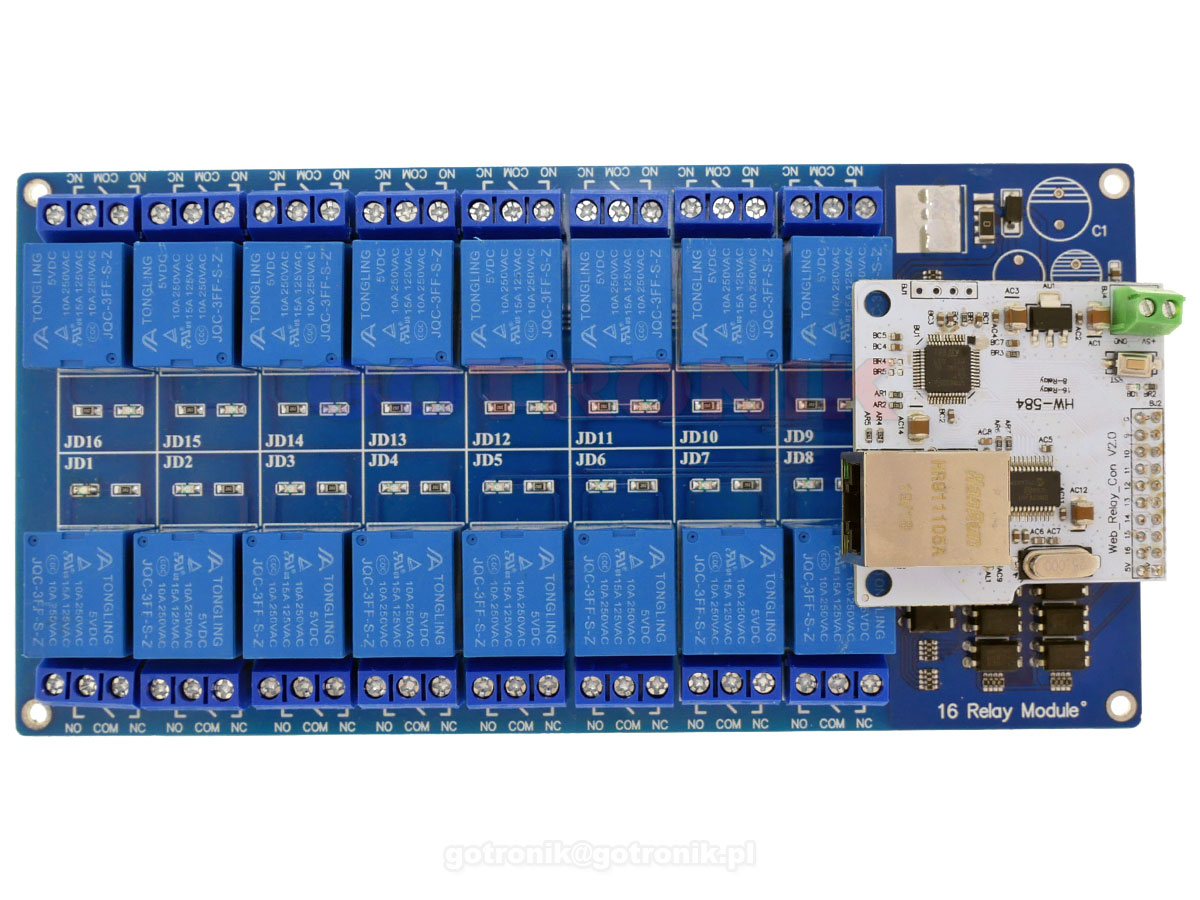

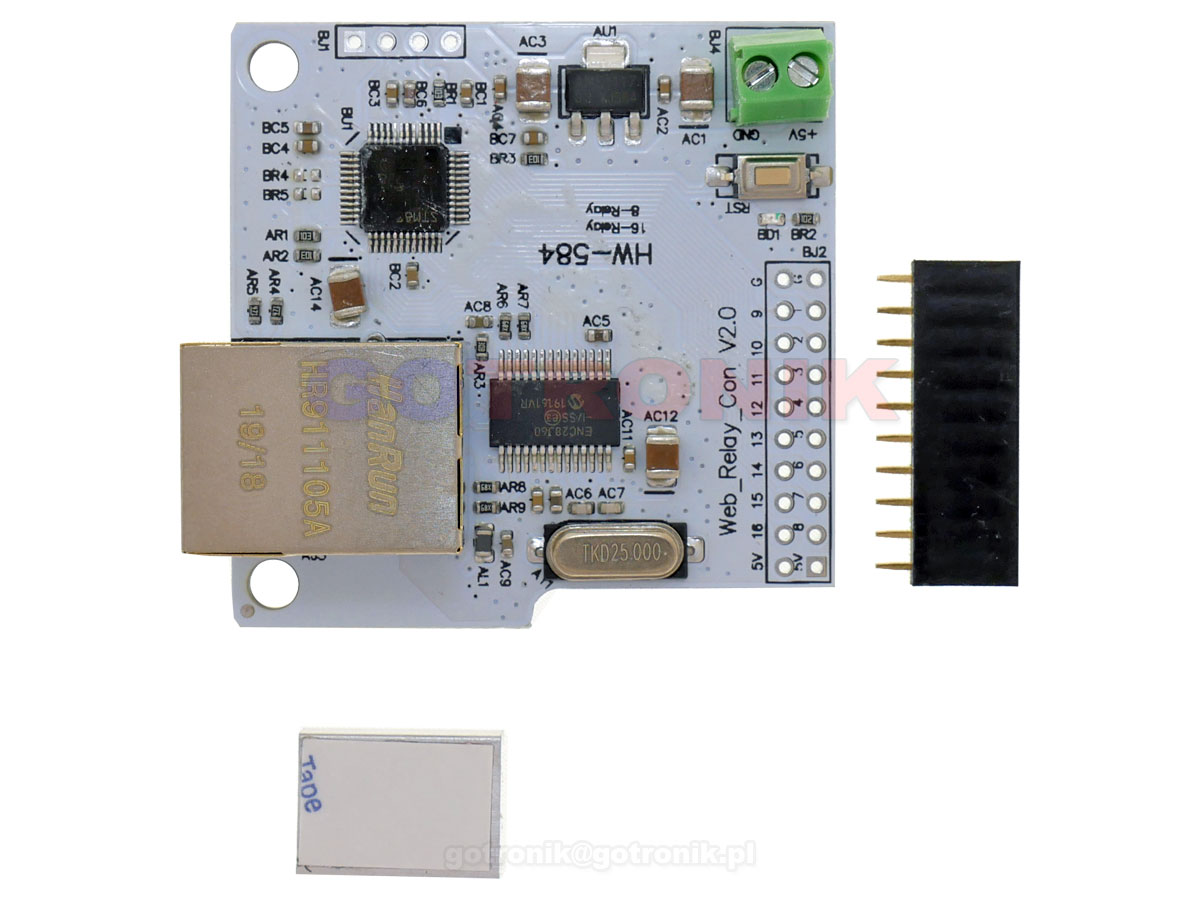

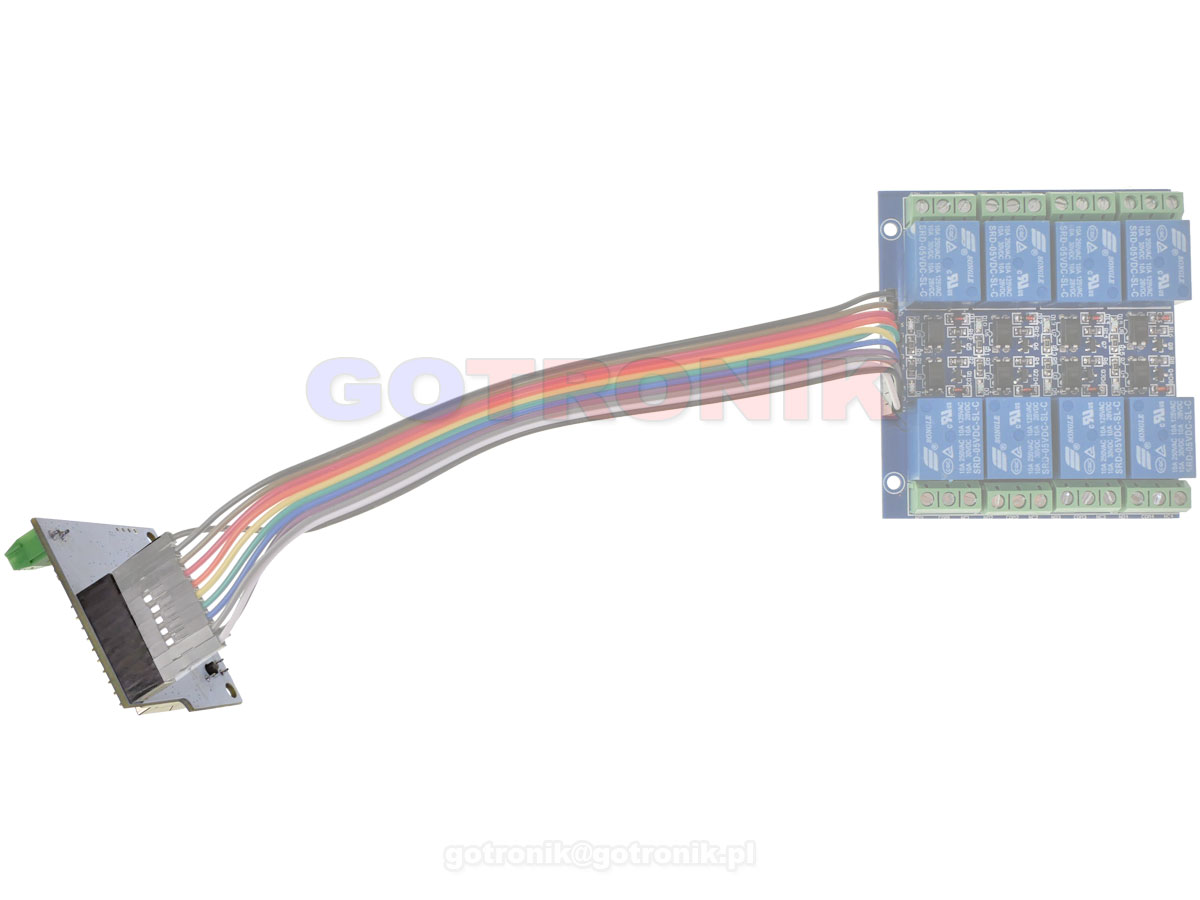

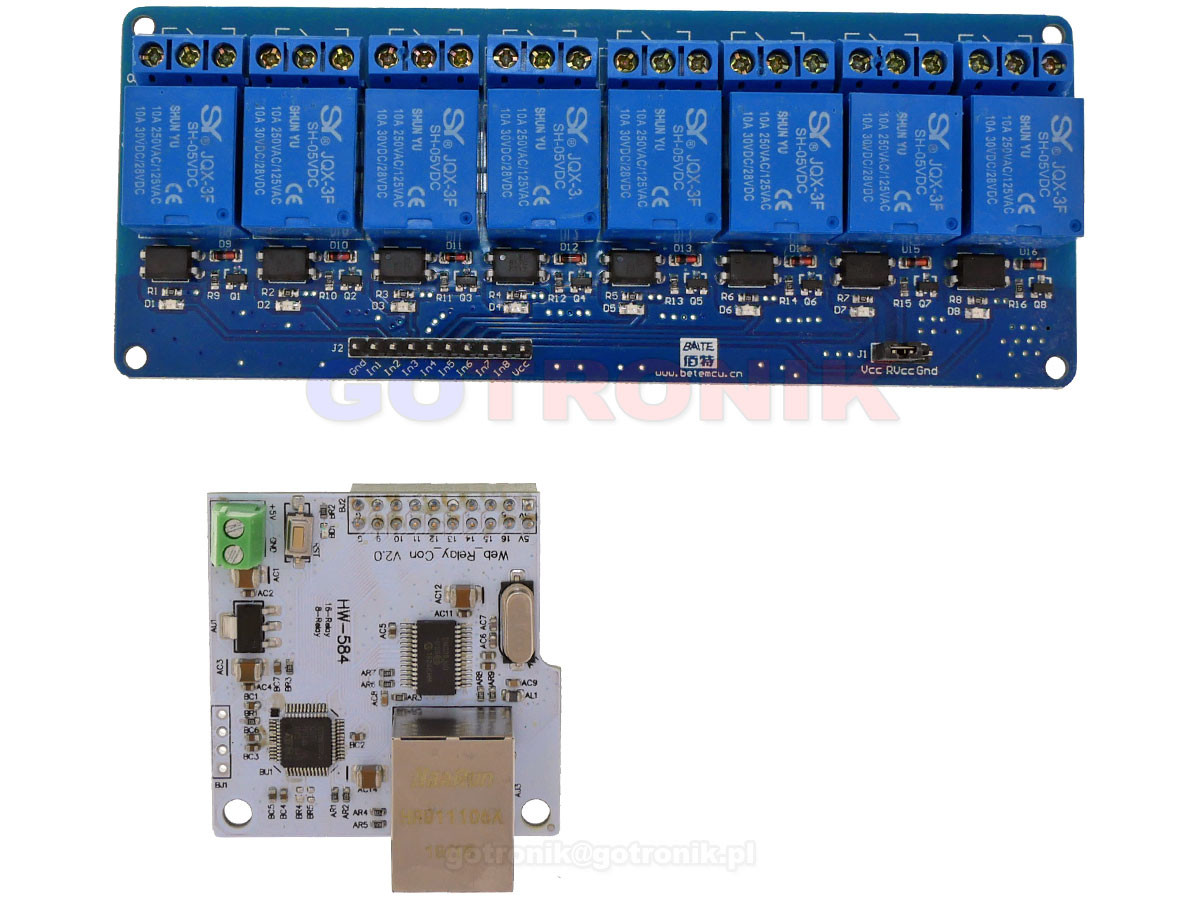

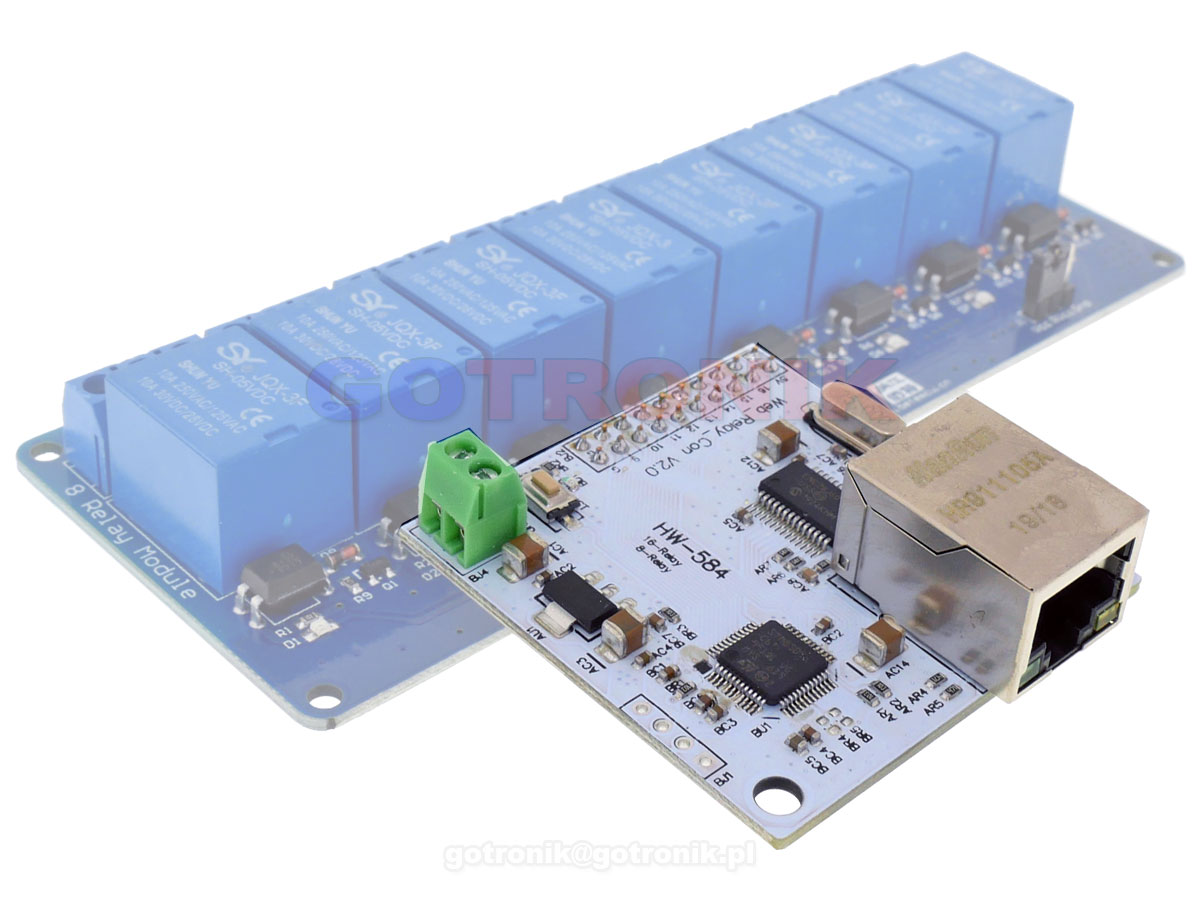

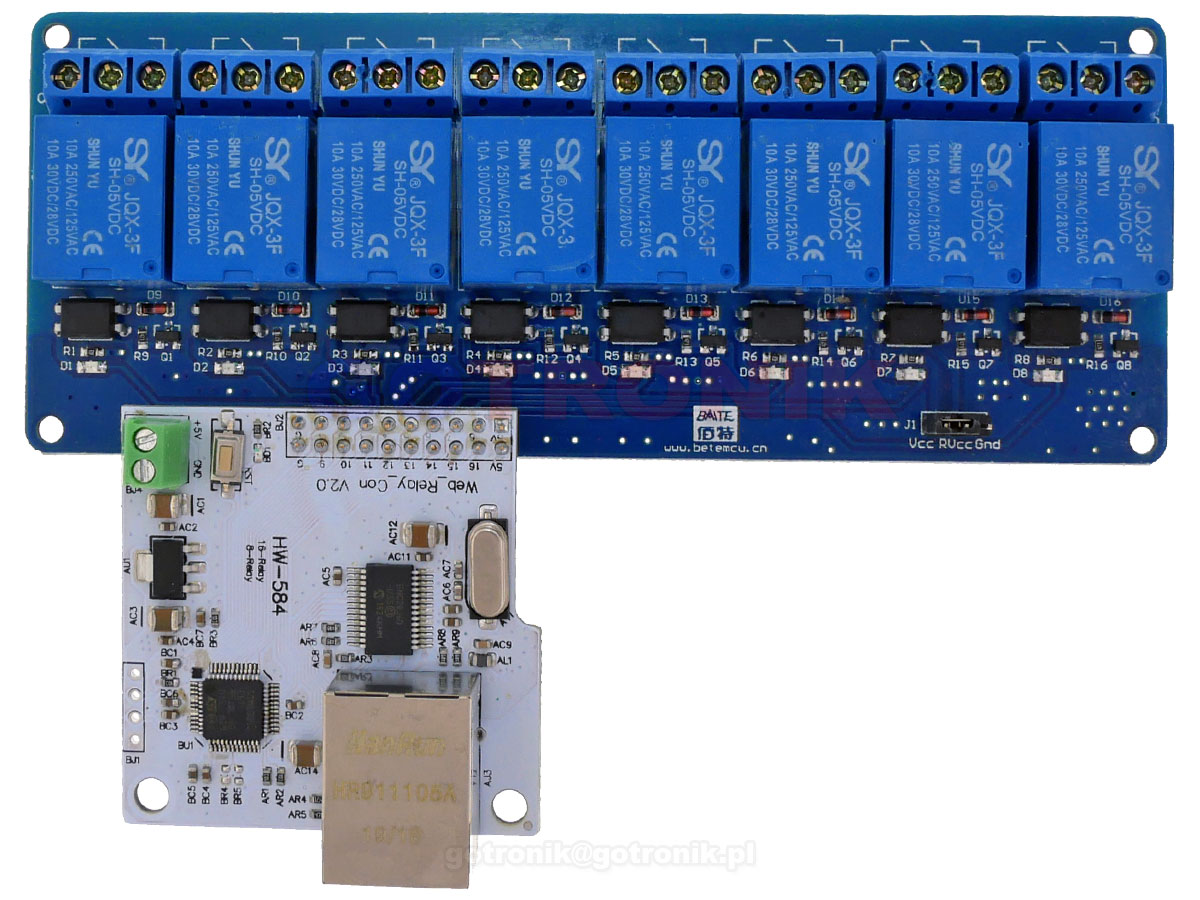

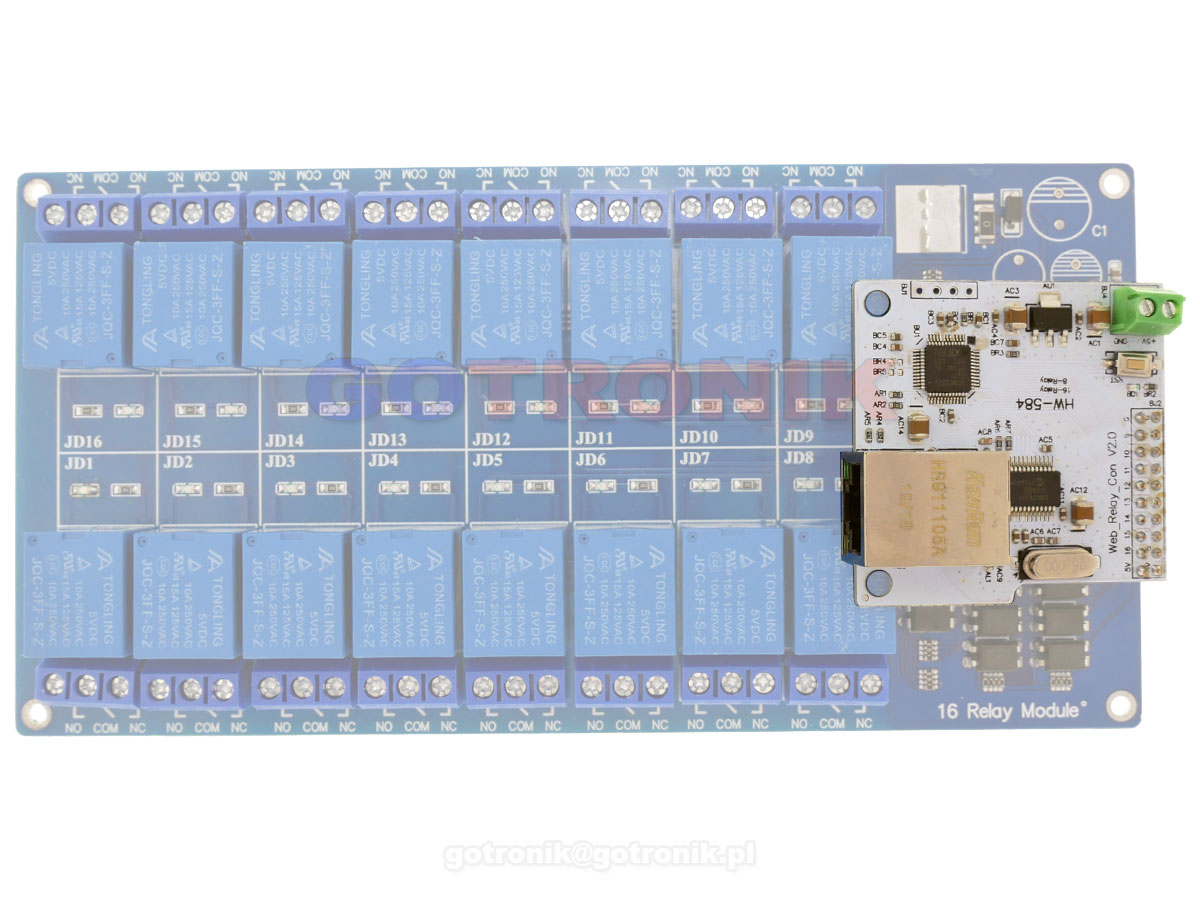

Moduł przeznaczony do sterowania modułem z przekaźnikami z pomocą LAN. Nie jest wymagane posiadanie dodatkowej aplikacji. Sterowanie odbywa się bezpośrednio z interfejsu sieciowego. Moduł jest kompatybilny z płytką 8/16 przekaźnikową. Dostęp możliwy jest przez wstępnie ustawione IP (domyślnie) które można podczas użytkowania zmienić. Zasilanie 5V. Układ obsługuje TCP oraz UDP. Niewielkie wymiary oraz możliwość bezpośredniego podłączenia do moduł sprawia że w prosty sposób użytkownik może poszerzyć funkcjonalność modułu przekaźnikowego i sterować go zdalnie.








Instrukcja:
1. Ustaw IP
2. Domyślny IP 192.168.1.4 Port: 30000
3. Otwórz przeglądarkę i wprowadź: 192.168.1.4/30000.
4. Wejdź do interfejsu sterowania
Sterowanie przekaźnikiem HTTP:
Relay 1-8Bit:
https: // IP / Port / 00: Relay-01 OFF
https: // IP / Port / 01: Relay-01 ON
https: // IP / Port / 02: Relay-02 OFF
https : // IP / Port / 03: Relay-02 ON
https: // IP / Port / 04: Relay-03 OFF
https: // IP / Port / 05: Relay-03 ON
https: // IP / Port / 06 : Relay-04 OFF
https: // IP / Port / 07: Relay-04 ON
https: // IP / Port / 08: Relay-05 OFF
https: // IP / Port / 09: Relay-05 ON
https: // IP / Port / 10: Relay-06 OFF
https: // IP / Port / 11: Relay-06 ON
https: // IP / Port / 12: Relay-07 OFF
https: // IP / Port / 13: Relay-07 ON
https: // IP / Port / 14: Relay-08 OFF
https: // IP / Port / 15: Relay-08 ON
Przekaźnik 9 -16Bit:
https: // IP / Port / 16: Relay-09 OFF
https: // IP / Port / 17: Relay-09 ON
https: // IP / Port / 18: Relay-10 OFF
https: // IP / Port / 19: Relay-10 ON
https: // IP / Port / 20: Relay-11 OFF
https: // IP / Port / 21: Relay-11 ON
https: // IP / Port / 22: Relay-12 OFF
https: // IP / Port / 23: Relay-12 ON
https: // IP / Port / 24: Relay-13 OFF
https: // IP / Port / 25: Relay-13 ON
https: // IP / Port / 26: Relay-14 OFF
https: // IP / Port / 27: Relay-14 ON
https: // IP / Port / 28: Relay-15 OFF
https: // IP / Port / 29: Relay-15 ON
https: // IP / Port / 30: Relay-16 OFF
https: // IP / Port / 31: Relay-16 ON
Podgląd statusu przekaźnika
https: // IP / Port / 99: Aktualny stan we / wy sprzężenia zwrotnego przez 16 ACSII. MSB jest pierwszym bitem, a LSB 16 bitem.
Np .: Powrót 1111000011110000 Oznacza to, że przekaźnik 1-4 jest włączony, przekaźnik 5-8 jest wyłączony, przekaźnik 9-12 jest włączony, przekaźnik 13-16 jest wyłączony.
Zmień adres IP
https: // IP / Port / 41: Podczas modyfikowania IP, Relay-01 nie może być 0, Relay-01 ~ 04 wszystkie nie mogą być większe niż 255 Port nie może być 0.
Przywrócenie ustawień domyślnych
Dioda LED mignie raz, gdy jest zwarty naciśnij przycisk.
Przytrzymaj przycisk i nie zwalniaj, dopóki dioda LED się nie zaświeci, a następnie zwolnij przycisk, dioda zgaśnie, co oznacza przywrócenie ustawień fabrycznych. IP 192.168.1.4 i Port 30000
