Sterownik PWM 6-60V 20A + wyświetlacz LED
Sterownik PWM 6-60V 20A + wyświetlacz LED
Sterownik PWM 6-60V 20A + wyświetlacz LED
Sterownik PWM 6-60V 20A + wyświetlacz LED
Sterownik PWM 6-60V 20A + wyświetlacz LED
Sterownik PWM 6-60V 20A + wyświetlacz LED

Sterownik PWM 6-60V 20A + wyświetlacz LED

Czas wysyłki: 24 godziny

Koszt wysyłki: od 11,99 zł

Numer katalogowy: BTE-521

Stan magazynowy:

Stan produktu: Nowy

Cena brutto: 72,35 zł

Cena netto: 58,82 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Sterownik PWM 6-60V 20A + wyświetlacz LED
sterownik pwm regulator współczynnika wypełnienia dc moduł BTE-521

Moduł sterownika regulatora PWM wykorzystuje się do regulacji mocy odbiorników napięcia stałego. Czyli jeśli mamy urządzenie zasilane stałym napięciem DC np. grzałka, żarówka, dioda LED mocy, silnik  bezszczotkowy DC typu BDCM to poprzez zmianę współczynnika wypełnienia przebiegu wyjściowego możemy regulować moc tego urządzenia. Sterowanie współczynnikiem PWM ma bardzo wiele zalet - jedną z nich jest duża sprawność czyli małe straty energii na regulatorze.
sterownik pwm regulator współczynnika wypełnienia dc moduł BTE-521sterownik pwm regulator współczynnika wypełnienia dc moduł BTE-521sterownik pwm regulator współczynnika wypełnienia dc moduł BTE-521

parametry techniczne:
  • sterownik regulator PWM
  • 4 tranzystory mocy
  • zakres napięcia wejściowego: od 6 do 60V dc
  • znamionowy prąd wyjściowy: 20A
  • chwilowy maksymalny prąd: 30A
  • regulacja współczynnika wypełnienia PWM: 0-100%
  • liniowa regulacja współczynnika przy pomocy potencjometru
  • cyfrowy wyświetlacz LED
  • częstotliwość: 15kHz
  • zacisk wejściowy DC + / -
  • zacisk wyjściowy MOTOR + / -
  • potencjometr na przewodach
  • wyświetlacz na przewodzie
  • zaciski typu terminal blosk do przykręcenia przewodów wejściowych i wyjściowych
  • wymiary płytki drukowanej: 75 x 56 x 28mm

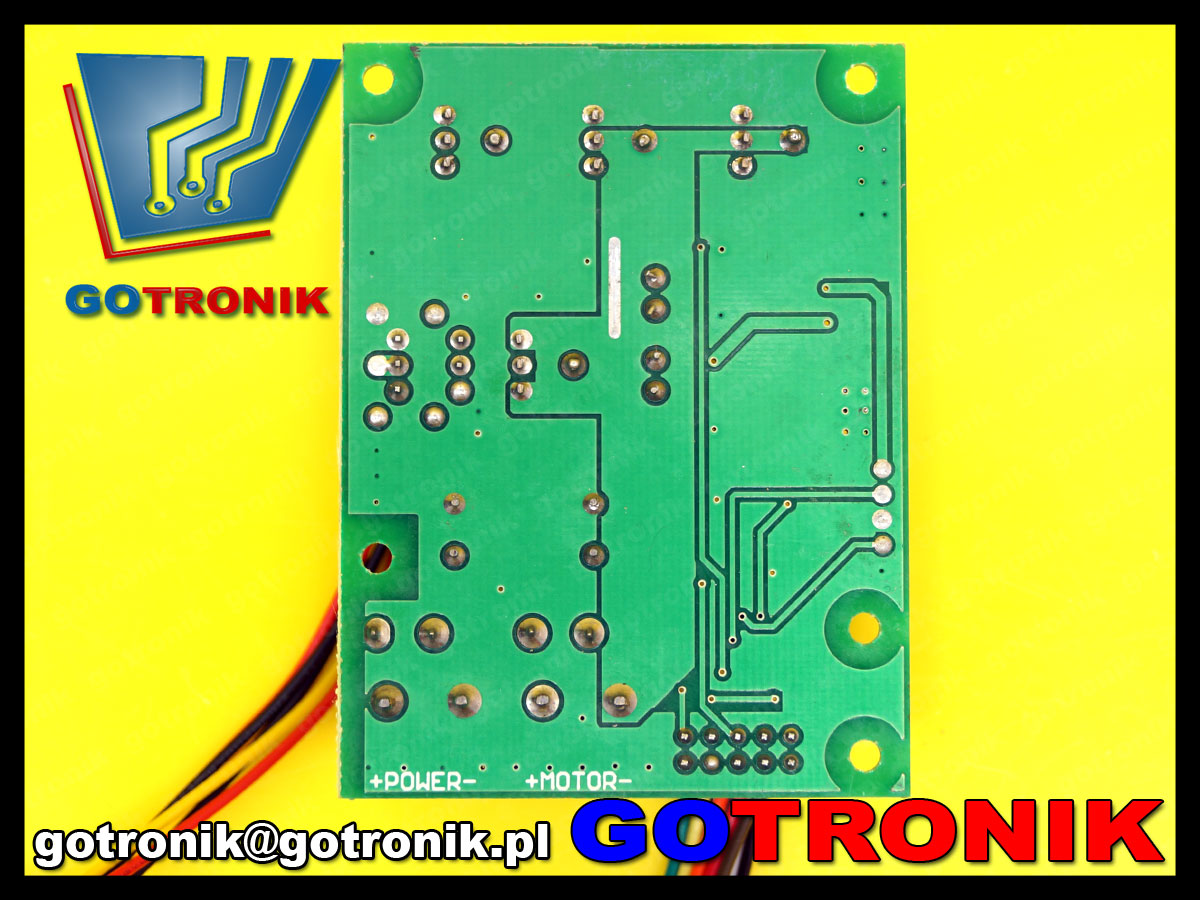

Podłączenie instalacja modułu sterownika PWM jest bardzo prosta. Włącza się sterownik pomiędzy źródło napięcia stałego (zasilania) a odbiornik (urządzenie którym będziemy sterowali mocą). Do zacisków sterownika opisanych jako POWER podłączamy przewody zachowując oczywiście odpowiednią polaryzację. Na wyjściu sterownika opisanym jako MOTOR przykręcamy przewody urządzenia także zachowując poprawną polaryzację. I gotowe. Sterownik działa.

sterownik pwm regulator współczynnika wypełnienia dc moduł BTE-521sterownik pwm regulator współczynnika wypełnienia dc moduł BTE-521sterownik pwm regulator współczynnika wypełnienia dc moduł BTE-521

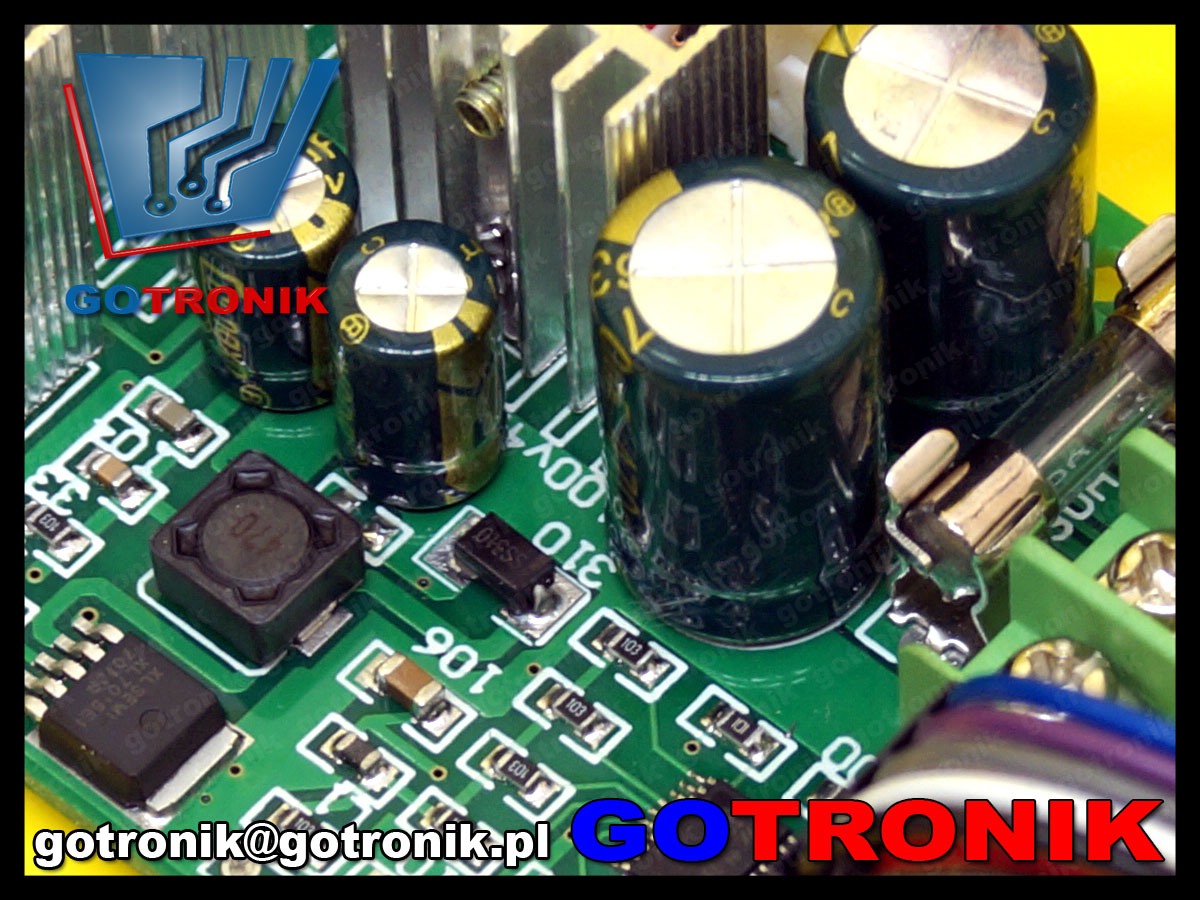

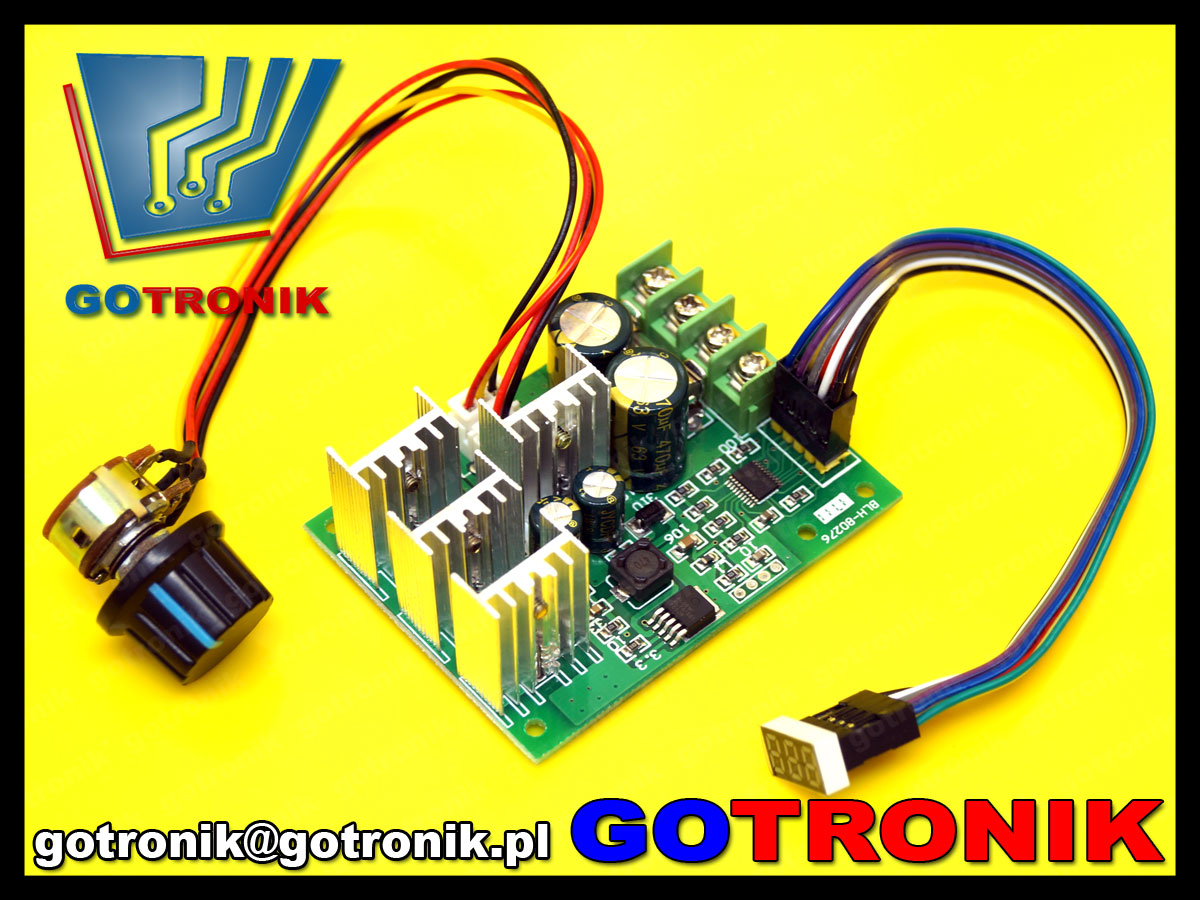

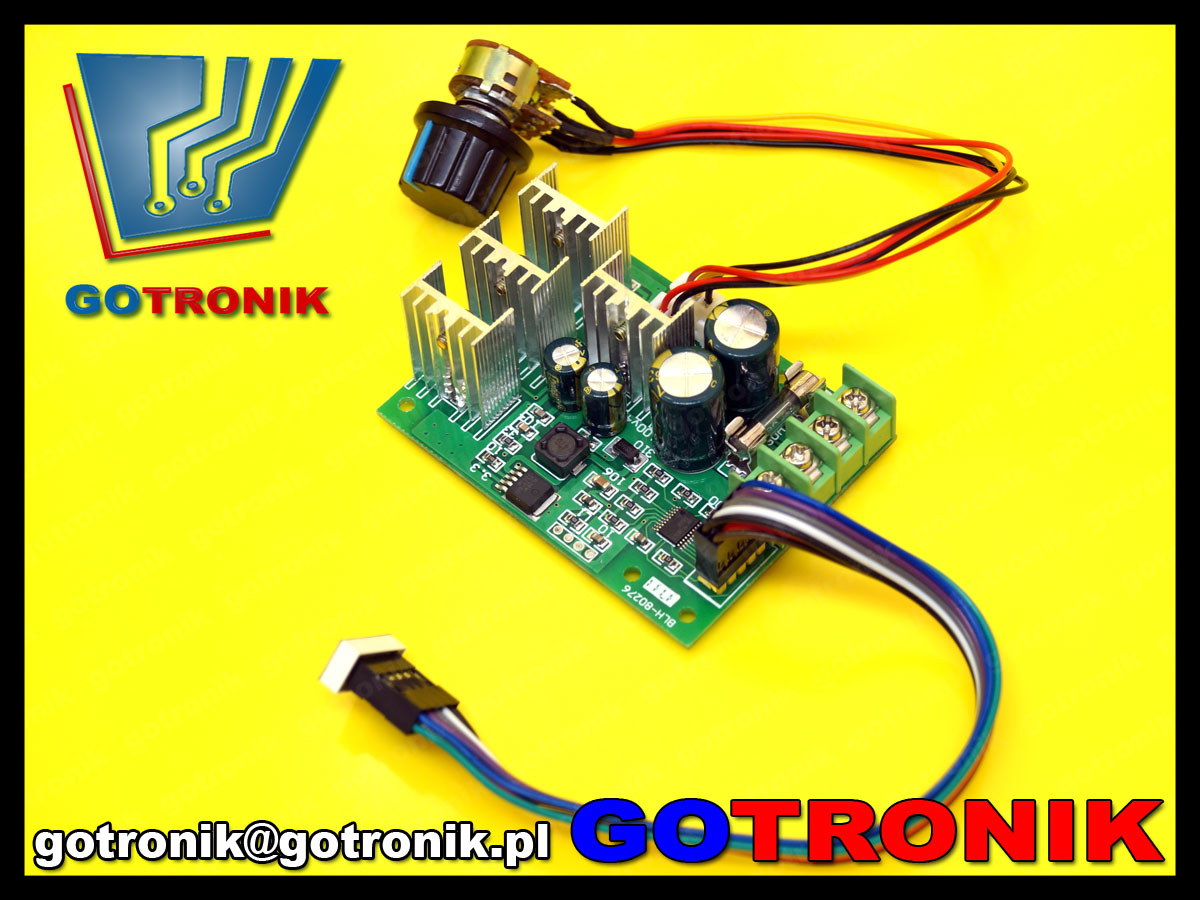

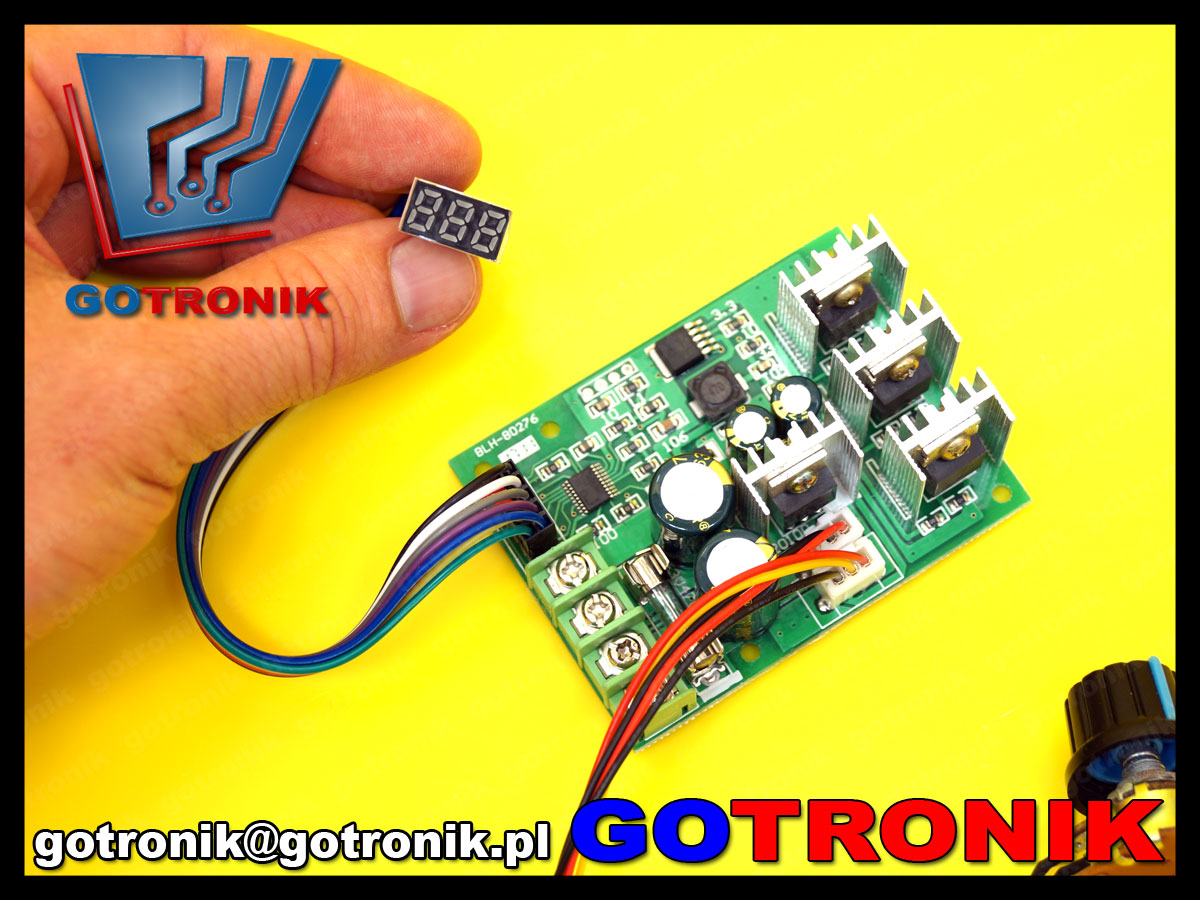

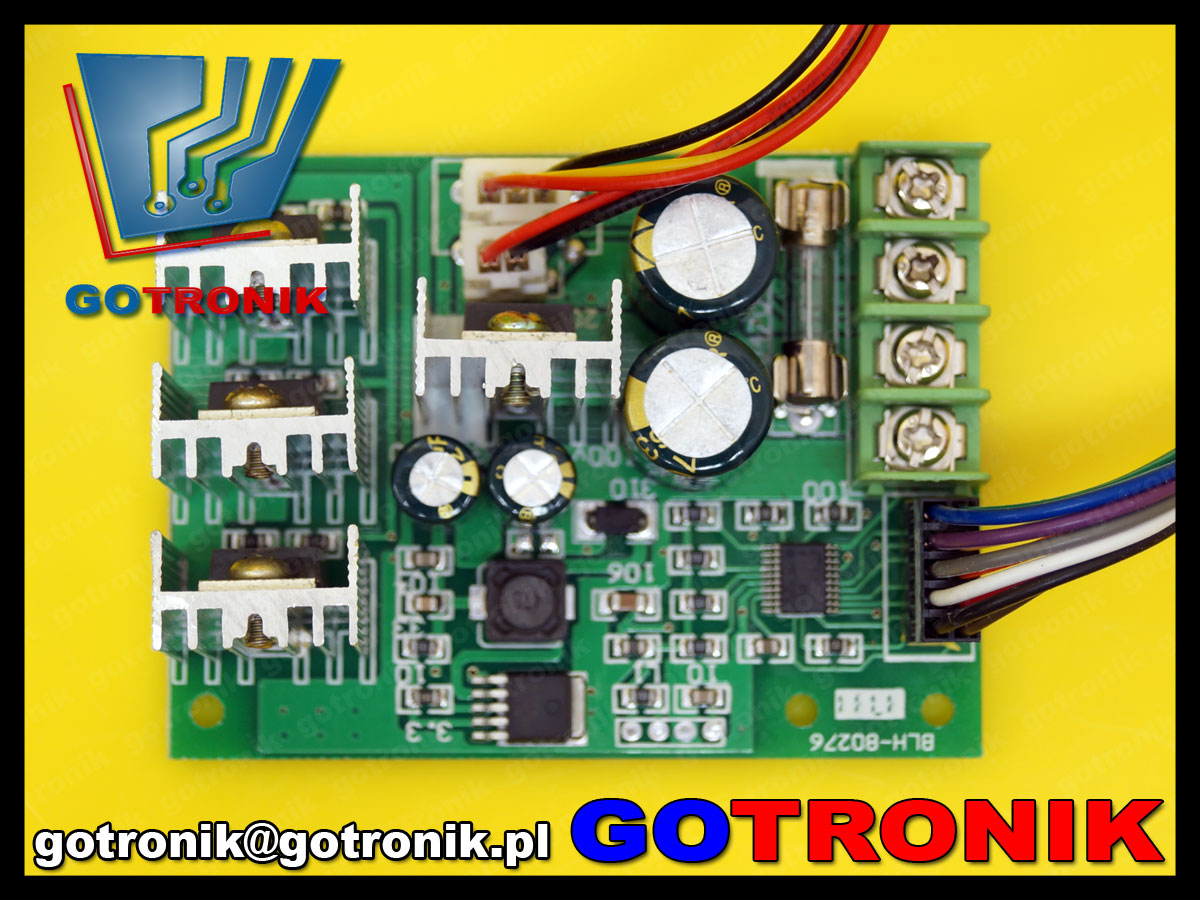

zdjęcia:
sterownik pwm regulator współczynnika wypełnienia dc moduł BTE-521
sterownik pwm regulator współczynnika wypełnienia dc moduł BTE-521
sterownik pwm regulator współczynnika wypełnienia dc moduł BTE-521
sterownik pwm regulator współczynnika wypełnienia dc moduł BTE-521
sterownik pwm regulator współczynnika wypełnienia dc moduł BTE-521
sterownik pwm regulator współczynnika wypełnienia dc moduł BTE-521
