Sterownik serwomechanizmów 2 kanałowy do MG995 MG996 SG90
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: BTE-674
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Sterownik serwomechanizmów 2 kanałowy do MG995 MG996 SG90
Sterownik do silników z przekładnią tzw. serw lub serwomechanizmów wykorzystywanych w modelarstwie. Przy pomocy sterownika mamy możliwość sterowania - obracania silnikiem. Dodatkowym atutem jest możliwość sterowania silnikami z poziomu programu PC. Oferowany sterownik umożliwia podłączenia 2 silników typu serwo i jednoczesne nimi sterowanie jednym potencjometrem. Bardzo łatwy sposób podłączenia: do złącz Vcc i Gnd przykręcamy przewody zasilające,a wyjście do silnika Vcc Gnd i sygnał sterujący S
| sterownik serwa | sterownik silników z serwomechanizmem | regulator serwo | sterownik serwomechanizmu MG995 MG996 SG90 robot |
dane techniczne:
- 2 kanałowy sterownik silników z przekładnią - serwomechanizmów modelarskich np. SG90/MG995/MG996
- napięcie wejściowe zasilania: 5V - 9Vdc
musi być zgodne z napięciem zasilania serwa - 2 kanały wyjściowe
- kontrola z dokładnością: 0,09°
zmiana PWM z 1us - cykl: 20ms
- wsparcie dla silników serwo z długością impulsu: 0,5s - 2,5s
- przycisk zmiany trybu pracy
- tryby pracy ustawiane przełącznikiem:
► ręczna regulacja potencjometrem
► sterowanie poprzez interfejs szeregowy UART z komputera PC _ oprogramowanie
► funkcja powrotu - możliwe sterowanie 2 serwomechanizmów w tym samym czasie
- duża precyzja
- mikroprocesor sterujący 8 bitowy STM8S103 z precyzyjnym wyjściem PWM
- możliwość zasilania z ogniwa litowego 2S
- D1 D2 diody LED sygnalizujące tryb pracy
- prąd wyjściowy: wystarczający do sterowania serwomechanizmami MG995 / MG996
w przypadku przekroczenia prądu wyjściowego migają diody LED
- złącza na płytce sterowania:
► złącze zasilania Vcc + | Gnd - złącza terminal block ARK do przykręcenia przewodów
► gniazdo XH2.54mm do zasilania z akumulatora litowego 2S
► wyjście sterujące na serwo 6pin - listwa szpilkowa typu GOLD-PIN - podłączenie 2 silników: Gnd Vcc S-sygnał do serwa
► Vcc Gnd Txd RxD - otwory pod przewody lub listwę gold-pin 2,54mm/100mils --> do komunikacji szeregowej UART z oprogramowaniem sterującym LCSC-16 Servo Controller. Do komunikacji z komputerem potrzebna przejściówka typu UCB-TTL na układzie Ch340, FT232, PL2003 lub innym podobnym - płytka drukowana dwustronna z metalizacją otworów
- wymiary: 48mm x 30mm x 30mm
sposób podłączenia:
Napięcie zasilające wejściowe doprowadzamy przewodami do złącza śrubowego ARK zachowując odpowiednią polaryzacją: Vcc to (+) puls zasilania, a Gnd to (-) masa zasilania. Należy zachować odpowiednią polaryzację, gdyż niewłaściwe podłączenie zasilania lub przekroczenie napięcia zasilania doprowadzi do uszkodzenia modułu (przepalenia). Zalecamy rozróżniać kolory; czerwony to (+), a czarny to (-). Zakres napięcia wejściowego DC musi być z zakresu od 5V do 9V. Wartość napięcia należy dobrać tak by było zgodne z napięcie zasilania serwomechanizmu podłączonego silnika.
Sterowanie ręczne za przycisku „S1”, gdy wskaźnik LED D1 jest włączony, a D2 wyłączy się.
Sterowanie ręczne obejmuje sterowanie potencjometrem i sterowanie UART. Domyślnie wybrane jest sterowanie jest to pokrętłem potencjometra. Przełączanie między dwoma trybami sterowania następuje automatycznie. Obróć potencjometr bezpośrednio, silnik serwo zmieni kąt z obrotem. Zakres kąta obrotu mieści się w przedziale 0 ~ 180 °. Podłączone dwa serwomotory wykonają tę samą czynność w trakcie sterowania.
oprogramowanie sterujące:
LCSC-16 Servo Controller - program obsługujący sterownik serwo: pobierz
Sterowanie ręczne za przycisku „S1”, gdy wskaźnik LED D1 jest włączony, a D2 wyłączy się.
Sterowanie ręczne obejmuje sterowanie potencjometrem i sterowanie UART. Domyślnie wybrane jest sterowanie jest to pokrętłem potencjometra. Przełączanie między dwoma trybami sterowania następuje automatycznie. Obróć potencjometr bezpośrednio, silnik serwo zmieni kąt z obrotem. Zakres kąta obrotu mieści się w przedziale 0 ~ 180 °. Podłączone dwa serwomotory wykonają tę samą czynność w trakcie sterowania.
oprogramowanie sterujące:
LCSC-16 Servo Controller - program obsługujący sterownik serwo: pobierz

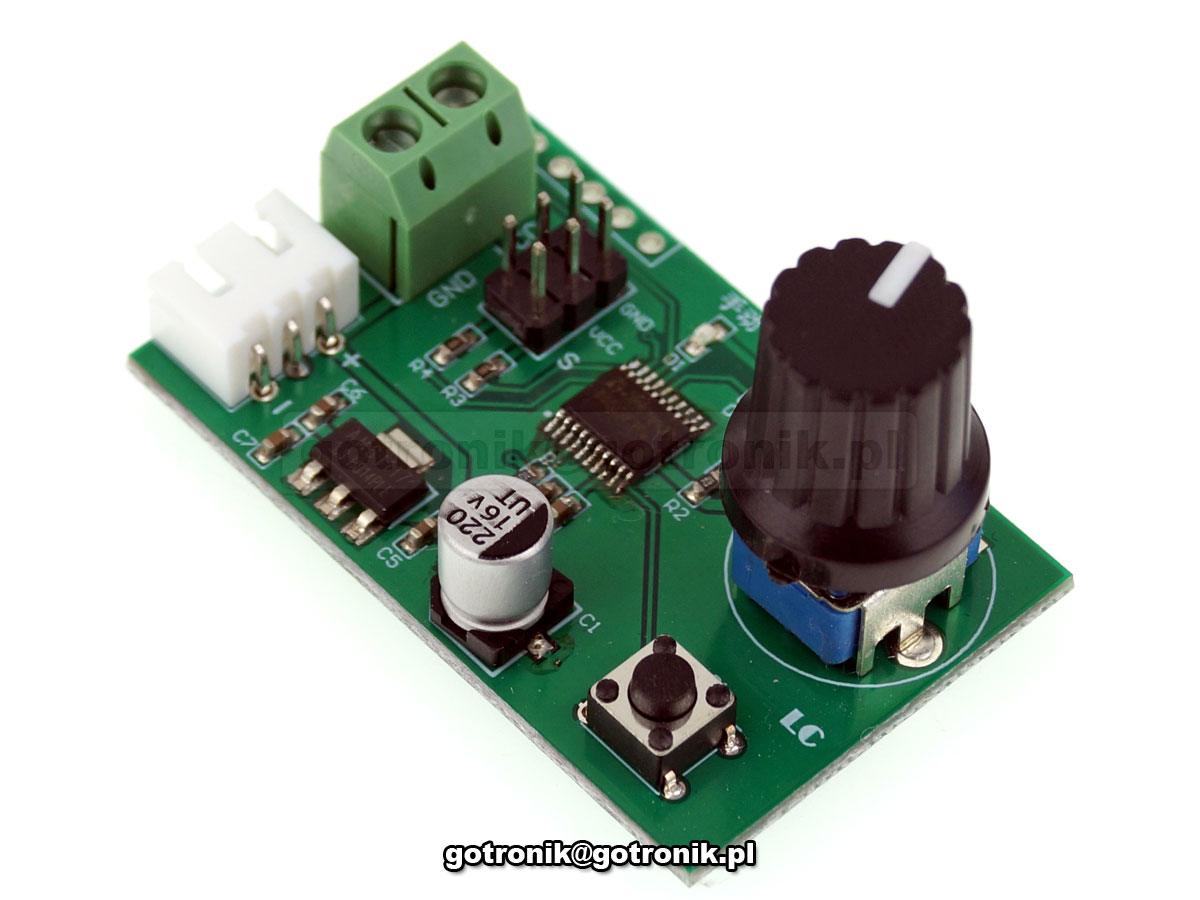

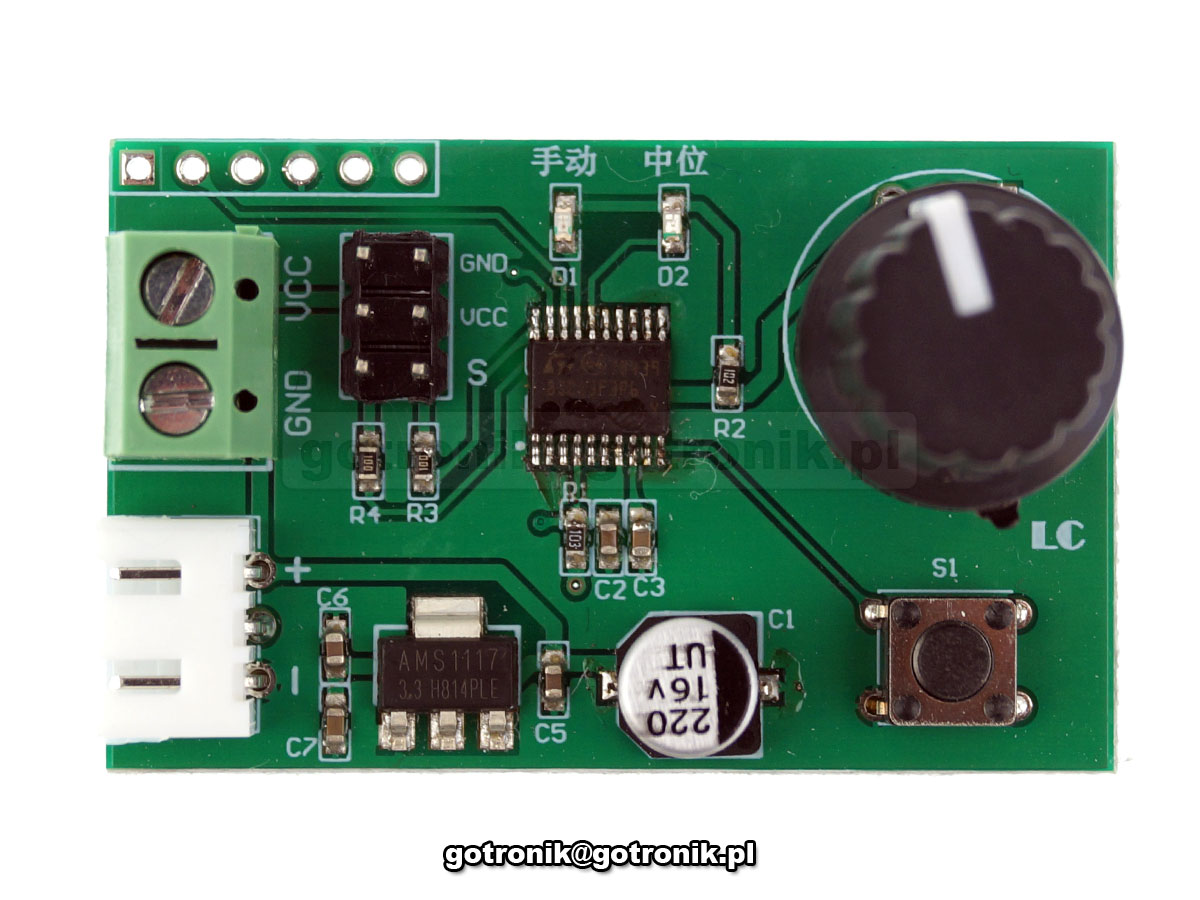

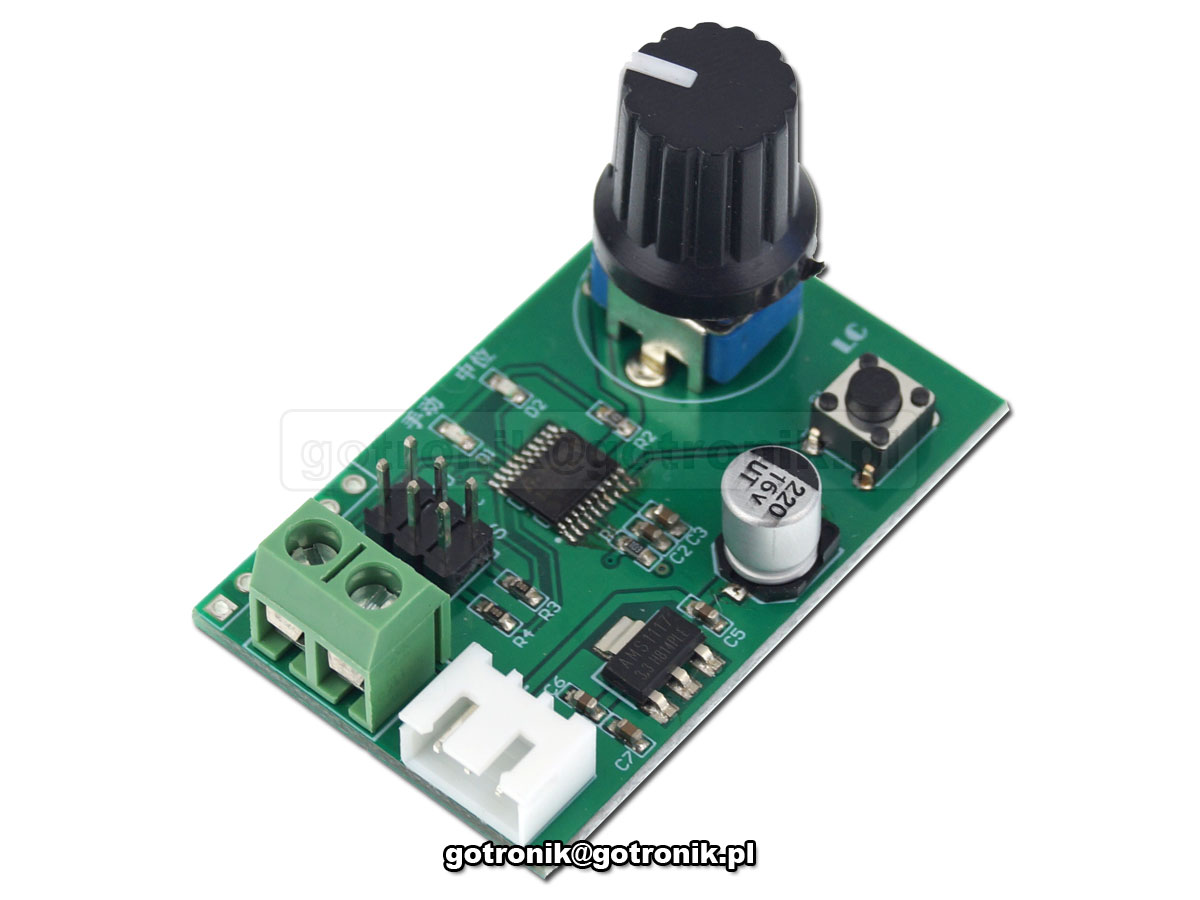

zdjęcia:
