Tester miernik elementów RLC i półprzewodników

Tester miernik elementów RLC i półprzewodników

mini moduły

Czas wysyłki: 24 godziny

Koszt wysyłki: od 11,99 zł

Numer katalogowy: BTE-338

Stan magazynowy:

Stan produktu: Nowy

Cena brutto: 145,00 zł

Cena netto: 117,89 zł

Ilość: szt.

Dodaj do koszyka

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Recenzje produktu (0)

Tester elementów elektronicznych
tester tranzystorów i elementów elektronicznych podzespołów

Miernik - tester dla elementów elektronicznych pasywny RLC czyli R rezystorów, L cewek, dławików, C kondensatorów, oraz dyskretnych elementów półprzewodnikowych: diod półprzewodnikowych (prostownicze, zenera, przełączające, led), tranzystorów bipolarnych pnp i npn, tranzystorów MOSFET z kanałem n i p, triaków.

Wielkim atutem miernika jest jego łatwość obsługi. Szybko i łatwo wkładamy badany element do podstawki ZIF miernika i naciskamy przycisk uruchamiający test. Nie musimy wybierać rodzaju badanego elementu, ani zakresu pomiarowego. Najczęściej pomiar trwa od 2 do 10 sekund. W jego wyniku otrzymujemy następujące informacje: rozpoznanie rodzaju badanego elementu w postacji graficznej na wyświetlaczu LCD. Przy badaniu elementów półprzewodnikowych opisywana jest polaryzacja wyprowadzeń na wyświetlaczu np. w diodach mamy informacje gdzie jest anoda i katoda, w przypadku tranzystorów bipolarnych określany jest typ pnp lub npn oraz graficznie przedstawiane wyprowadzenia baz, kolektro, emiter itd.

Obsługa oferowanego testera miernika LCR jest bardzo prosta. Jednak przy pomiarze pojemności kondensatorów należy zwrócić szczególną uwagę by badany element był rozładowany. Jest to bardzo praktyczne narzędzie przydatne każdemu elektronikowi, ponieważ pozwala na szybkie pomiary wartości elementów. Proszę jednak pamiętać że budowa tego miernika jest bardzo uproszczona i tolerancja wykonywanych pomiarów nie zawsze może się pokrywać z drogimi urządzeniami pomiarowymi używanymi w warunkach laboratoryjnych.

dane techniczne:

miernik - tester elementów elektronicznych
wyświetlacz LCD graficzny 128x64 z podświetlaniem

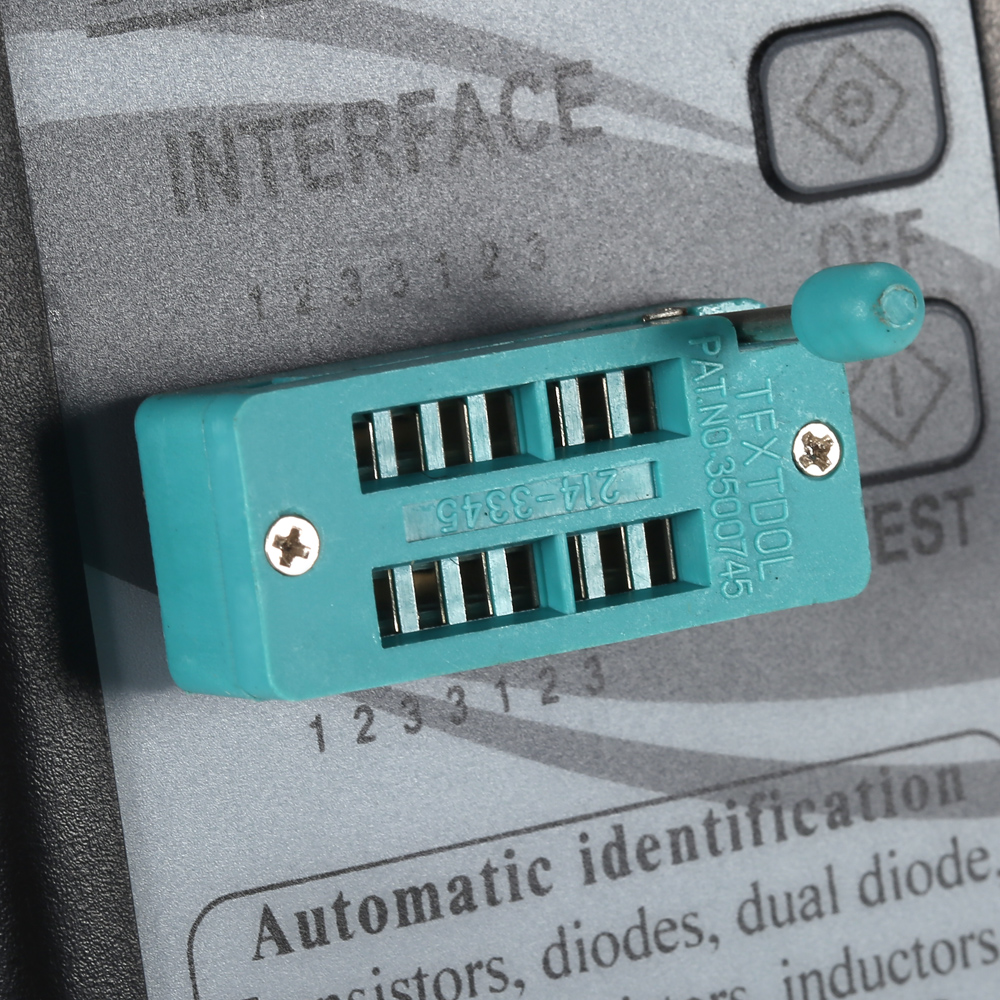

podstawka ZIF-14 do wkładania testowanych elementów przewlekanych THT
zasilanie: bateria 9V 6F22 (brak w zestawie)
procesor sterujący: Atmega328
szybkość testowania: ok. 2 - 10 sekund
przycisk TEST - do uruchomienia testu
przycisk OFF - do wyłączenia urządzenia
w przypadku pomiaru pojemności kondensatorów o dużej pojemności test może przedłużyć się do ok 1 minuty
płytka dwustronna z metalizacją otworów
wymiary urządzenia: 160 x 80 x 25mm
funkcja oszczędzania energii - automatyczne wyłączenie po ok 10 sekundach
testowanie napięcia baterii zasilającej
wykrywanie rodzaju włożonego elementu
wykrywanie polaryzacji np. diod, tranzystorów

zakresy pomiarowe:

pomiar pojemności kondensatorów: 30pF-100mF (rozdzielczość 1pF)
100000µF (mikro Faradów)= 100mF (mili Faradów)
pomiar współczynnika ESR dla pojemności powyżej 2uF
pomiar indukcyjności: 0.01mH (10uF) - 20Henrów
pomiar rezystancji R: 0,1Ohm - 50MOhm (rozdzielczość 0,1Ohm)
pomiar tester tranzystorów bipolarnych pnp/npn; pomiar bety h21e
pomiar tester tranzystorów MOSFET kanał n/p
pomiar triaków / tyrystorów
diody Uf maksymalnie 4,5V

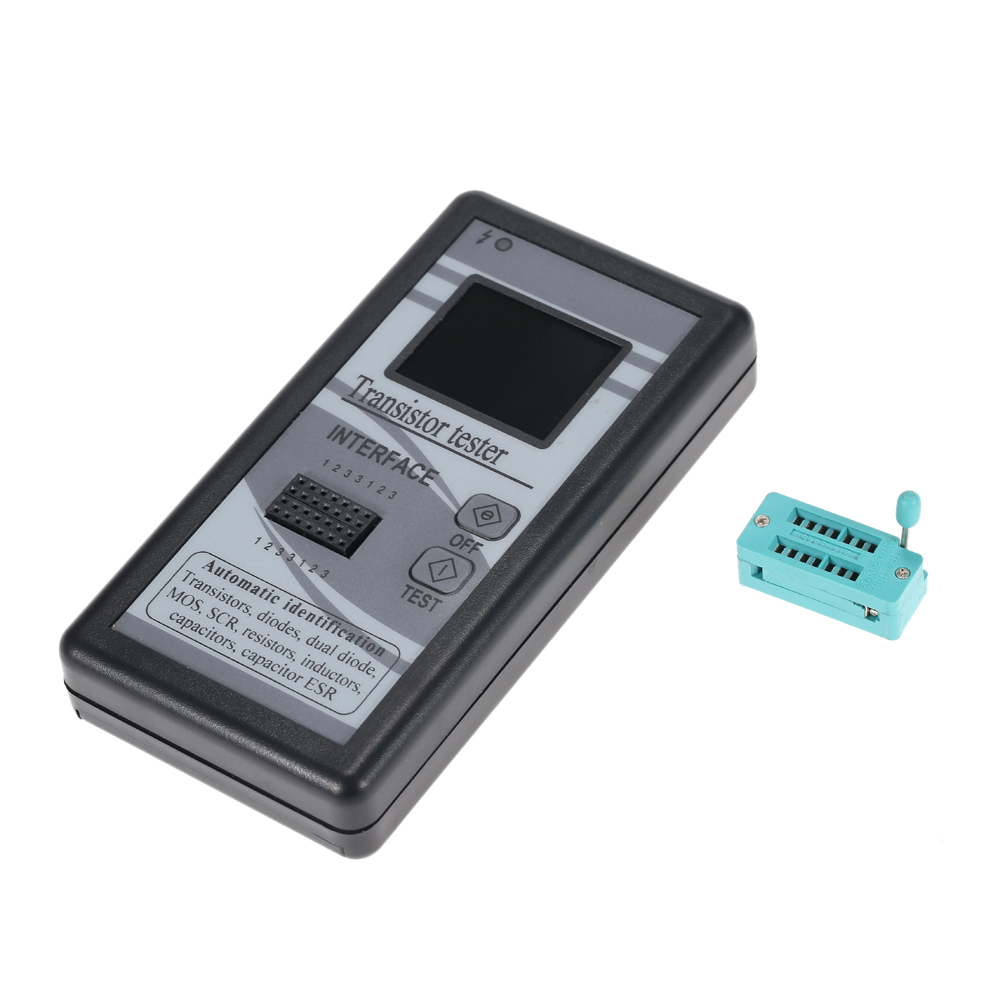

w skład zestawu wchodzi:

miernik tester x 1szt.
podstawka ZIF-14 x 1szt.

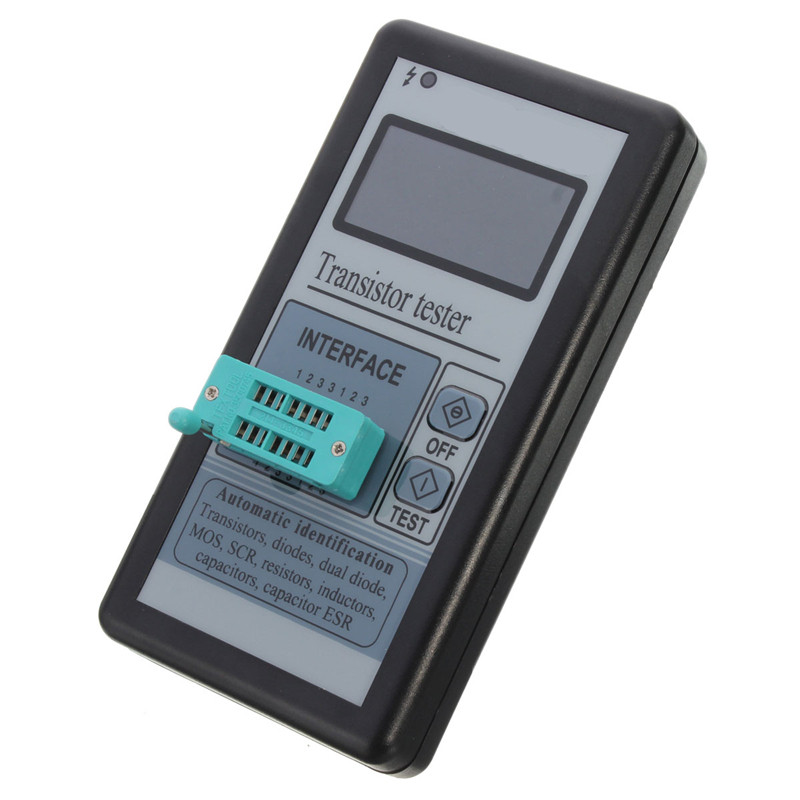

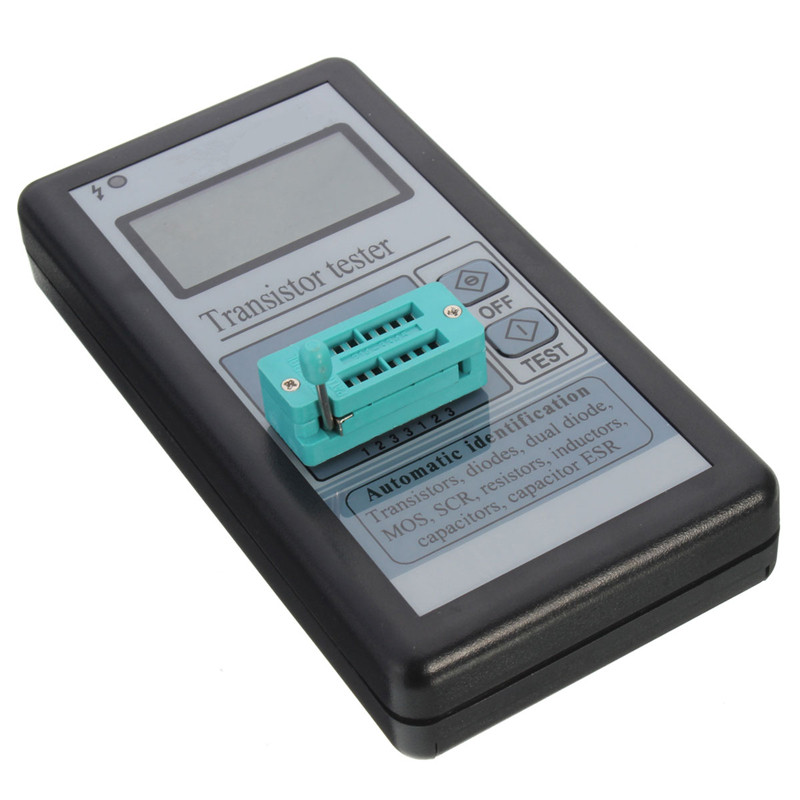

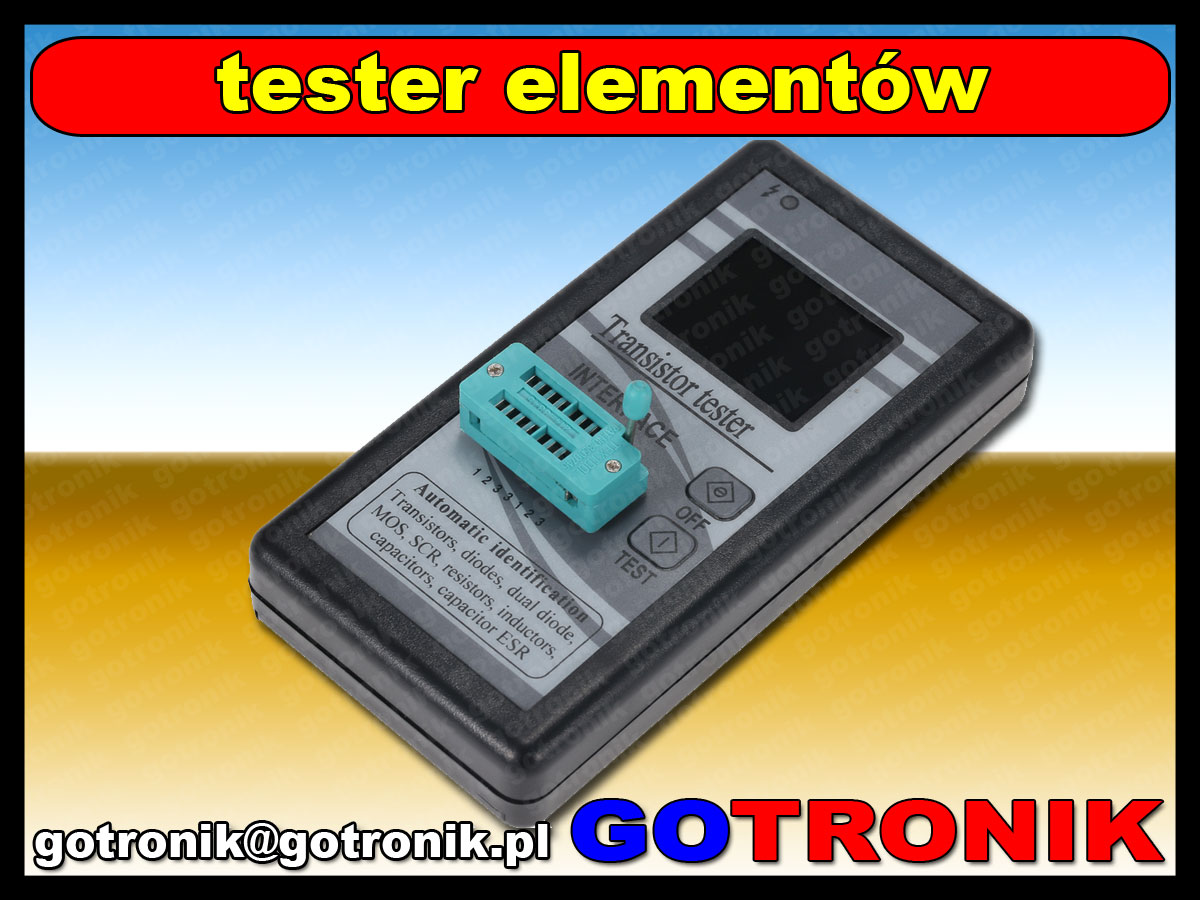

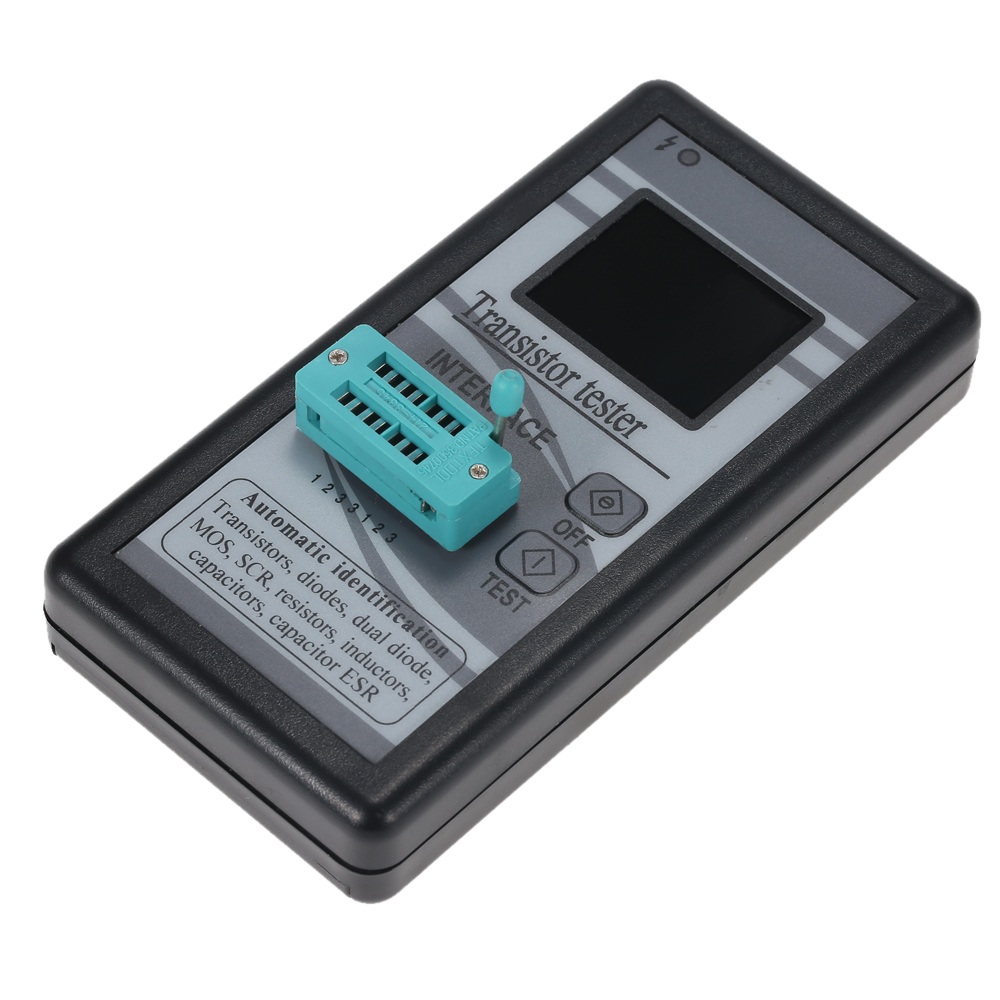

zdjęcia:
