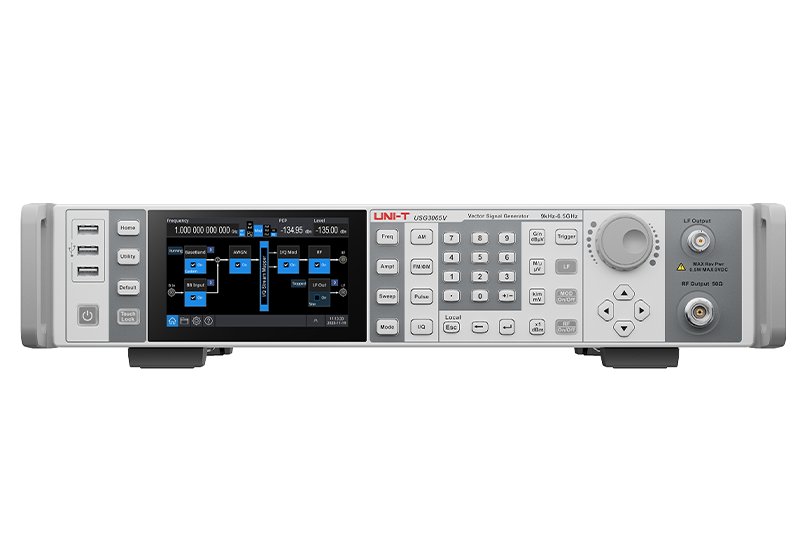

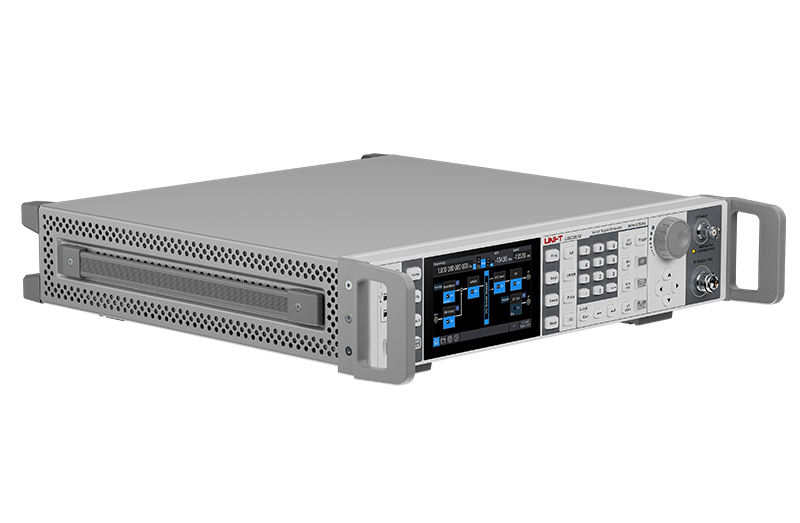

UNI-T USG3065V-P wektorowy generator sygnałów RF 6.5 GHz

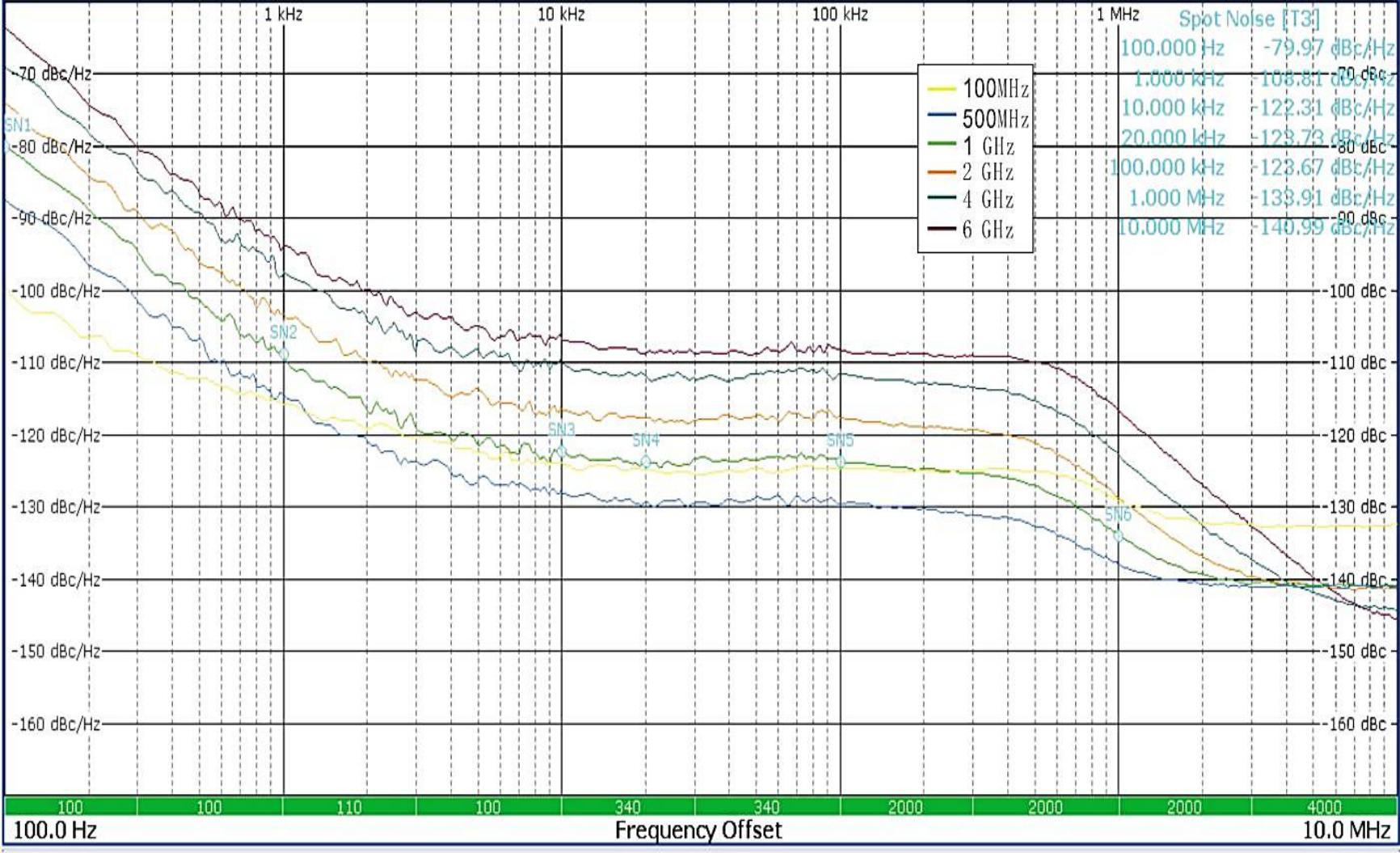

Niski poziom szumów fazowych

Szumy fazowe na poziomie nawet -122 dBc/Hz (1 GHz, odstęp 20 kHz, wartość typowa). Wysoka czystość widmowa umożliwia prowadzenie zaawansowanych testów z większą precyzją i niezawodnością.

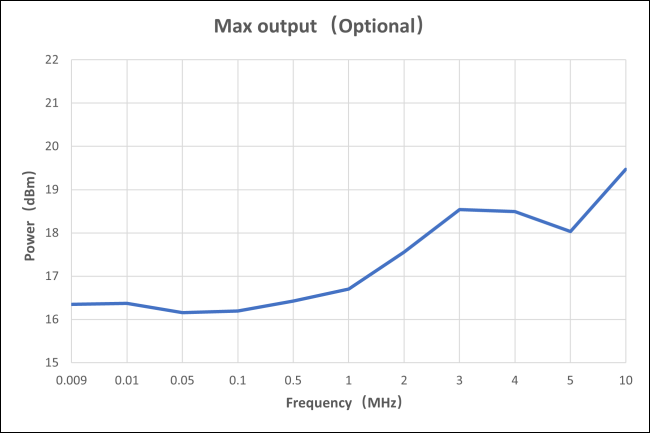

Szeroki zakres dynamiki i wysoka dokładność poziomu wyjściowego

• Maksymalna moc wyjściowa (typ.): +25 dBm przy 1,6 GHz
• Minimalna moc wyjściowa: -135 dBm
• Zakres dynamiki: do 160 dB
• Wysoka dokładność poziomu mocy – wartość typowa: < 0,7 dB

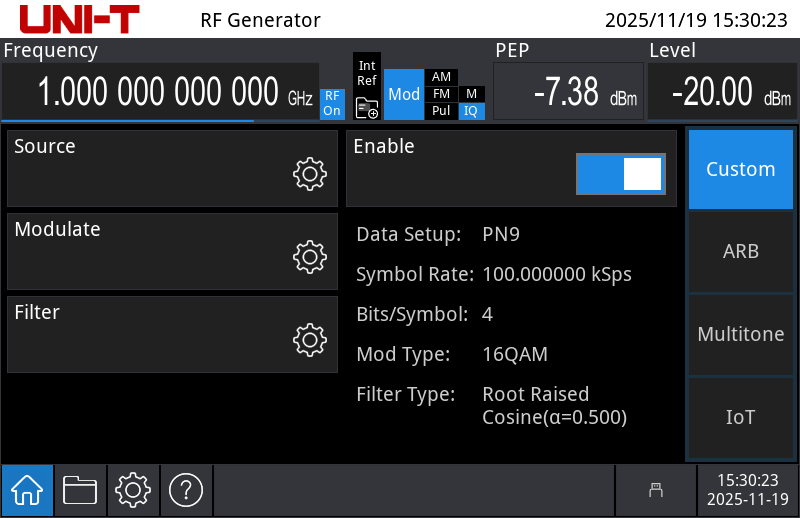

Pełna obsługa standardowych formatów modulacji wektorowej

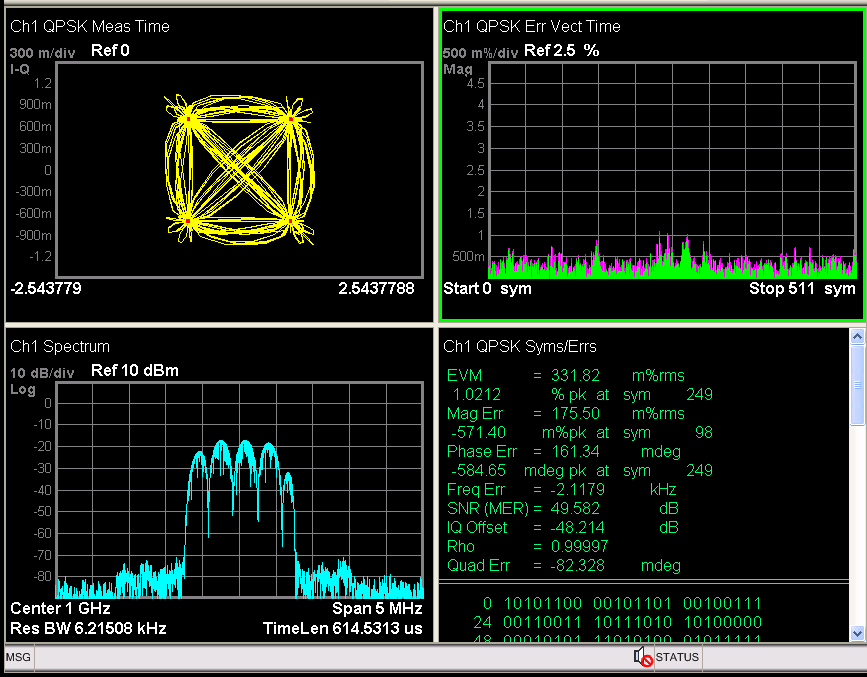

Generuje w czasie rzeczywistym standardowe cyfrowe sygnały modulowane, takie jak PSK, FSK, QAM i ASK, a także obsługuje niestandardowe typy modulacji i konfigurowalne ustawienia, obejmując wszystkie kluczowe pasma częstotliwości oraz formaty komunikacji cyfrowej.

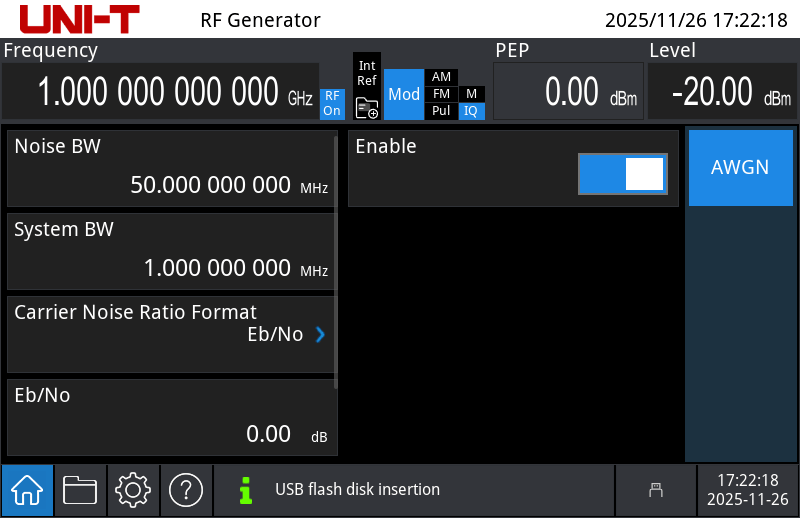

Wiele rodzajów wstrzykiwania szumu

Umożliwia generowanie czystego szumu oraz addytywnego białego szumu Gaussowskiego (AWGN), zapewniając elastyczną symulację zakłóceń w różnorodnych scenariuszach testowych.



Kompleksowa obsługa modulacji analogowej

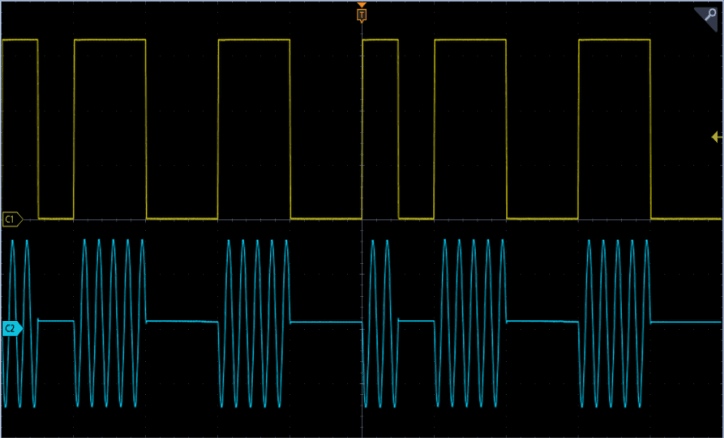

Obsługuje modulacje AM, FM i PM (modulację fazy). Opcjonalnie dostępna jest modulacja impulsowa i wąskoimpulsowa, umożliwiająca generowanie impulsów o czasie trwania już od 40 ns z rozdzielczością 10 ns, spełniając wymagania testowe takich zastosowań jak samochodowe systemy radarów milimetrowych.

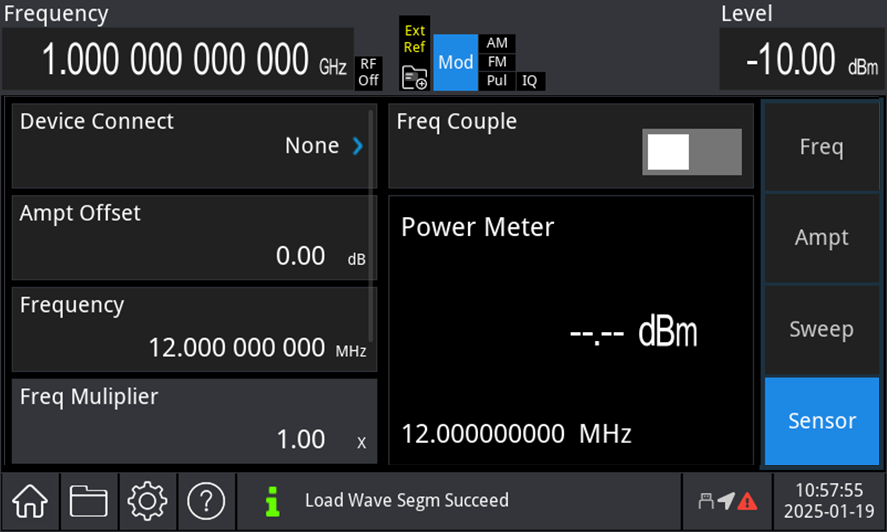

Opcja miernika mocy

Opcjonalny miernik mocy podłączany jest do portu USB na panelu przednim urządzenia, umożliwiając:

• pomiar mocy,
• regulację poziomu mocy wyjściowej,
• kalibrację strat toru sygnałowego.

Dotykowy interfejs graficzny z intuicyjną obsługą

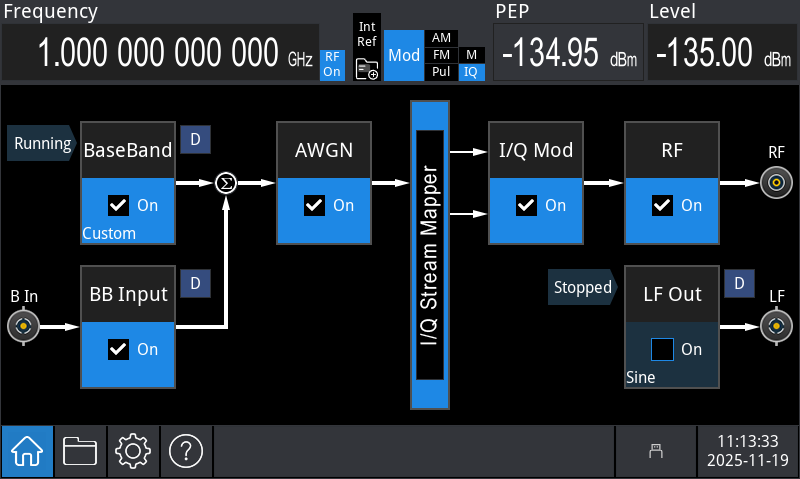

Urządzenie wyposażono w 5-calowy ekran dotykowy o wysokiej rozdzielczości, zapewniający czytelny podgląd najważniejszych parametrów i stanu pracy. Interfejs oparty na schemacie przepływu sygnału gwarantuje intuicyjną prezentację funkcji i łatwą obsługę.

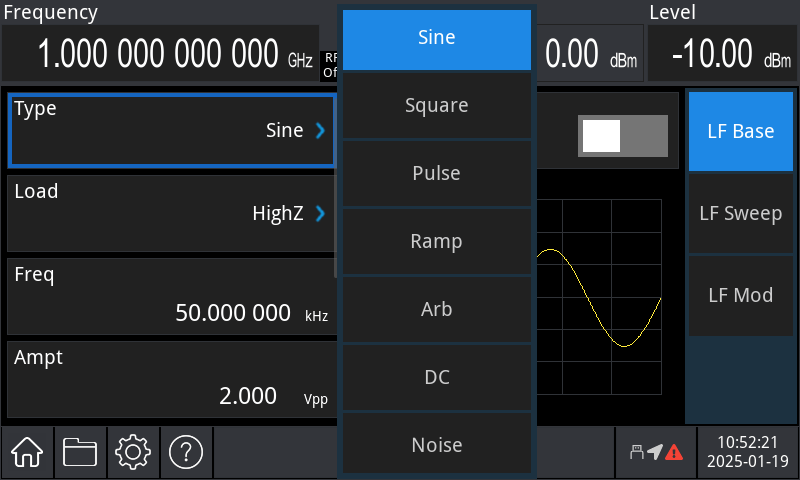

Generator funkcyjny / generator przebiegów arbitralnych

Wbudowany generator sygnałów funkcyjnych 50 MHz obsługuje:

• generowanie standardowych przebiegów,
• funkcję przemiatania,
• funkcje modulacji.

Modulacja ARB

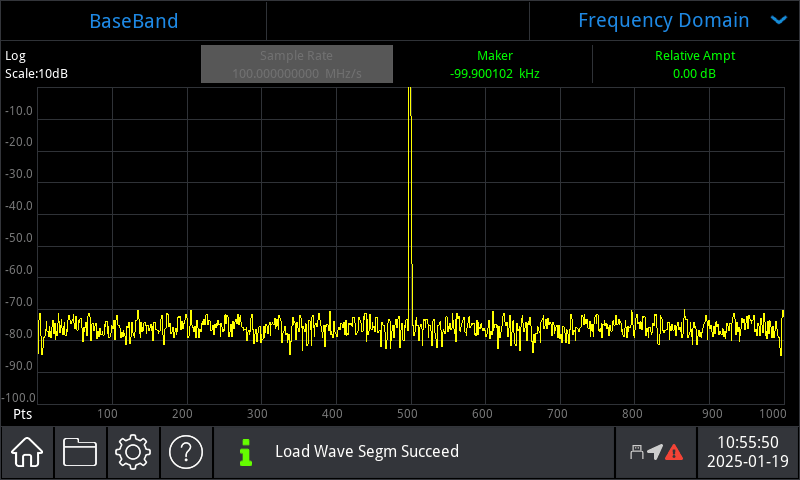

• Odtwarzanie dowolnych przebiegów zdefiniowanych przez użytkownika z regulowaną częstotliwością próbkowania oraz podglądem sygnału bazowego w czasie rzeczywistym.
• Obsługa trybu ARB Multi-Carrier, w którym każda podnośna może być niezależnie modulowana i transmitować własne dane.

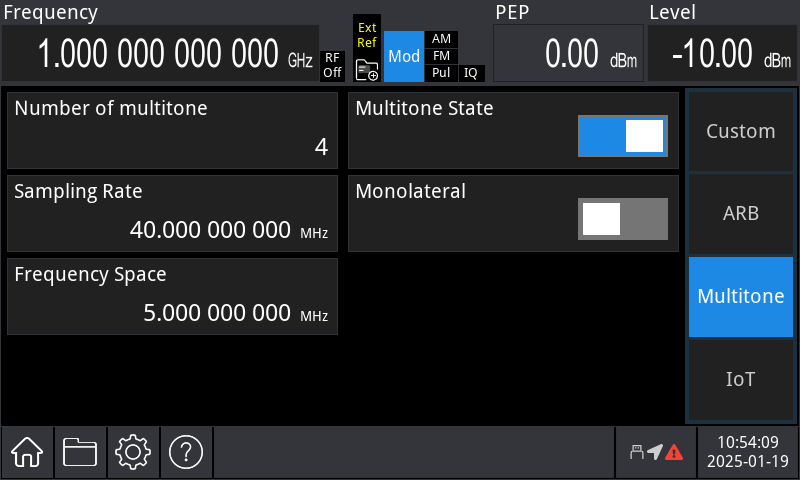

Modulacja wielotonowa

Umożliwia jednoczesne generowanie wielu składowych częstotliwościowych w celu symulacji złożonych sygnałów. Pozwala odtwarzać scenariusze wieloczęstotliwościowe podczas testów ramkowych, umożliwiając skuteczną weryfikację działania urządzeń w wymagających warunkach widmowych.



Modulacja dla urządzeń IoT

Zapewnia obsługę konfiguracji przeznaczonych dla aplikacji Internetu Rzeczy:

• Obsługiwane protokoły: ZigBee, Z-Wave
• Parametry modulacji: elastyczna konfiguracja, m.in. liczby symboli/modulacji oraz metod modulacji.
