Uniwersalna płytka stykowa EIC-102B

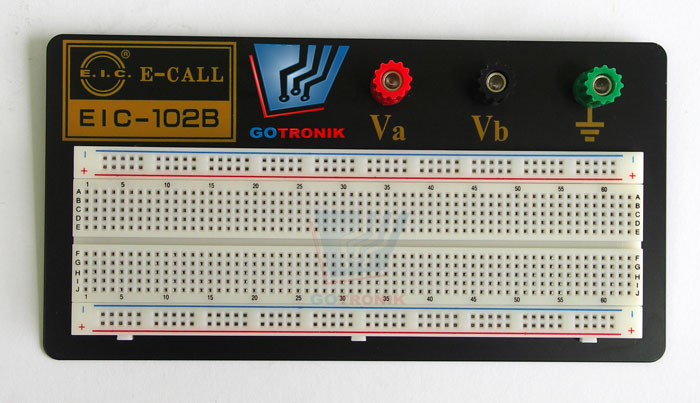

Uniwersalna płytka stykowa EIC-102B

Dostępność: Niedostępny

Koszt wysyłki: od 11,99 zł

Numer katalogowy: EIC-102B

Cena: 42,47 zł

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

Płytka stykowa EIC-102B posiada 830 pól stykowych umieszczonych na aluminiowej podstawie. Wykonana z wysokiej jakości tworzywa ABS, wytrzymałość pojedynczego kontaktu wynosi 50 000 użyć. Wysoka jakość wykonania gwarantuje długą eksploatację.




Płytka stykowa EIC-102B prototypowa

EIC-102B EIC102B prototypowa płytka stykowa uniwersalna



Firma GOTRONIK jest bezpośrednim importem uniwersalnych płytek stykowych (SOLDERLESS BREADBOARD). W ofercie posiadamy szeroki wybór typów-rozmiarów płytek. Zapraszamy do współpracy.



Prototypowe płytki stykowe gotronik


Płytki stykowe umożliwiają szybką realizację projektów elektronicznych bez konieczności lutowania i wykonywania płytki drukowanej. Idealne zastosowanie przy budowie układów prototypowych, testach, pomiarach itp. Wystarczy po prostu wsadzić elementy (rezystory, kondensatory,diody, led, układy scalone itp.) i dokonać odpowiednich połączeń zgodnie z realizowanym schematem ideowym. Zaletą takiego rozwiązania jest przejrzystość połączeń (w porównania do tzw. montażu na pająka), oraz szybki i łatwy proces montażu na płytce. Standardowy rozstaw pól stykowych 2,54mm/100mils powoduje że bez problemu wsadzimy układy scalone w obudowach DIP, większość tranzystorów małej mocy, diody LED...




Zalety stosowania prototypowych płytek stykowych:

  • łatwy i szybki montaż elementów przewlekanych
  • brak konieczności lutowania elementów
  • szybkie tworzenie prototypowych układów elektronicznych
  • idealnie pasują do większości elektronicznych układów przewlekanych

Płytki stykowe idealnie nadają się do tworzenia prototypowych układów elektronicznych w oparciu o elementy przewlekane.




Płytka stykowa - przykład zastosowania



Zalety stosowania prototypowych płytek stykowych








Dlaczego warto wybrać płytki stykowe z serii EIC?

Producentem płytek z serii EIC jest firma E-CALL ENTERPRISE z TAIWANU. Płytki EIC są to najlepsze jakościowo płytki stykowe dostępne na rynku. Producent stale dba o jakość wykonywanych produktów

Każda płytka stykowa na zdjęciu wygląda tak samo, jednak największa różnica polega w jakości użytych materiałów. Od kilku lat posiadamy w ofercie płytki stykowe EIC i w tym czasie wielu klientów zdążyło przekonać się o wysokiej jakości płytek.

Gdy płytki stykowe trafiają do pracowni elektronicznej w szkole lub w ręce studentów na zajęciach to warto aby elementy nie wyskakiwały z pól stykowych, były odporne na zużycie i inne nieoczekiwane przypadki eksploatacyjne.







Płytka stykowa EIC



Płytka stykowa EIC-102B:

  • 830 pól stykowych (montażowych)
  • wysoka jakość wykonania
  • aluminiowa podstawa na nóżkach gumowych
  • kolorowy opis nadrukowany na płytkę
  • wysokiej jakość tworzywo ABS
  • czas życia pojedńczego kontaktu (wytrzymałość): 50 000 użyć
  • gniazda na wtyk banan





Aluminiowa podstawa na gumowych nóżkach zapobiegająca przesuwaniu się płytki po blacie stołu.

Aluminiowa podstawa płytki stykowej EIC

Aluminiowa podstawa płytki stykowej EIC





Porównanie parametrów płytek stykowych z serii EIC:

Płytka stykowa

EIC-108

EIC-106

EIC-104

EIC-102B

Liczba pól stykowych

3220

2390

1660

830

Wymiary płytki stykowej

184.4x190x8.5mm

174.8x165.1x8.5mm

165.1x109.3x8.5mm

165.1x54.6x8.5mm

Wymiary podstawy aluminiowej

240x210x0.8mm

230x175x0.8mm

215x130x0.8mm

183x95x0.8mm

materiał izolatora

tworzywo ABS

tworzywo ABS

tworzywo ABS

tworzywo ABS

Liczba gniazd banan

4

4

3

3

Wytrzymałość termiczna:

84°C

84°C

84°C

84°C

Ilość użyć kontaktu

50 000 razy

50 000 razy

50 000 razy

50 000 razy

Zakres grubości wkładanych elementów

0,4 ~ 0,7 mm

0,4 ~ 0,7 mm

0,4 ~ 0,7 mm

0,4 ~ 0,7 mm

Opakowanie

blister

blister

blister

blister

!!! WYSOKA JAKOĆ PŁYTEK STYKOWYCH Z SERII EIC !!!

alt









Przykład zastosowania modułu zasilającego MB102 do płytki stykowej EIC-102B:

EIC-102B EIC102B prototypowa płytka stykowa uniwersalna









Jak działa płytka stykowa? Zasada działania... Instrukcja obsługi płytki stykowej ;P

Poniżej przedstawiono schemat połączeń płytki stykowej. Pola zaznaczone niebieską linią są połączone elektrycznie.

(-) i (+) linie odpowiednio w pionie i poziomie służą do poprowadzenia zasilania

sekcje w poziomie A B C D E także są połączone elektrycznie

sekcje w poziomie F G H I J także są połączone elektrycznie

sekcje w poziomie A B C D E oraz F G H I J nie są połączone elektrycznie (są izolowane pomiędzy sobą).

Tak poprowadzone połączenia w płytce stykowej idealnie nadają się do umieszczenia układu scalonego, podstawki w obudowie DIP lub DIL

Instrukcja obsługi płytki stykowej







Zdjęcia płytki stykowej EIC-102B:

EIC-102b EIC102b prototypowa płytka stykowa uniwersalna

EIC-102B EIC102B prototypowa płytka stykowa uniwersalna

EIC-102B EIC102B prototypowa płytka stykowa uniwersalna

EIC-102B EIC102B prototypowa płytka stykowa uniwersalna

EIC-102B EIC102B prototypowa płytka stykowa uniwersalna

EIC-102B EIC102B prototypowa płytka stykowa uniwersalna



EIC-102b EIC102b prototypowa płytka stykowa uniwersalna

EIC-102b EIC102b prototypowa płytka stykowa uniwersalna

EIC-102b EIC102b prototypowa płytka stykowa uniwersalna

EIC-102b EIC102b prototypowa płytka stykowa uniwersalna

EIC-102b EIC102b prototypowa płytka stykowa uniwersalna
