Uniwersalny uchwyt testowy baterii 20A 4-przewodowy ATORCH

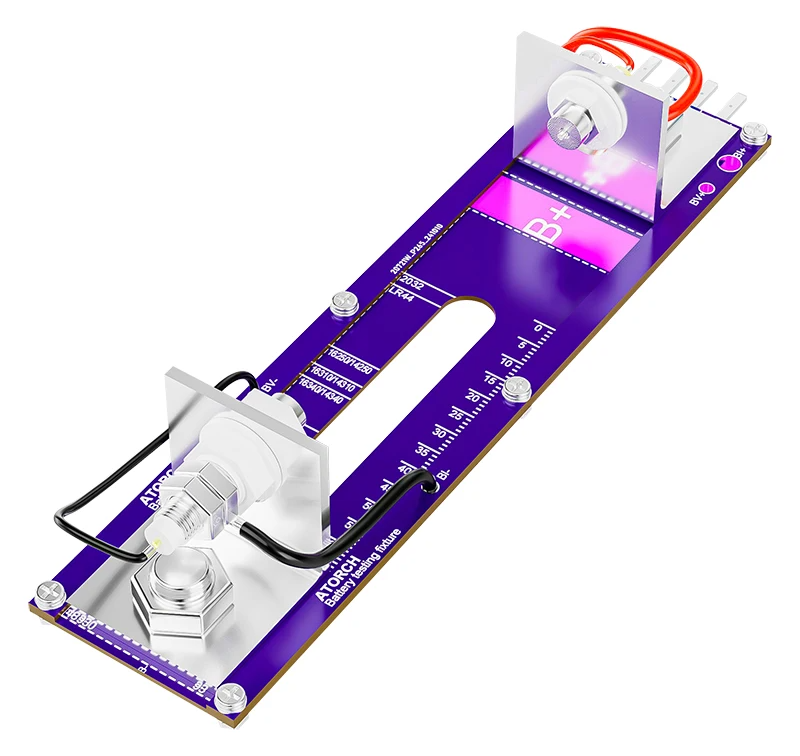

Uniwersalny uchwyt testowy ATORCH 20A Battery BOX to specjalistyczne akcesorium pomiarowe, zaprojektowane do współpracy z elektronicznymi obciążeniami (takimi jak seria DL24, CL24, DL24EW) oraz testerami pojemności. Urządzenie to służy do pewnego i stabilnego montażu różnego rodzaju ogniw chemicznych w celu przeprowadzenia dokładnych testów rozładowania, pomiaru pojemności oraz rezystancji wewnętrznej. Dzięki obsłudze prądu ciągłego o natężeniu 20A oraz chwilowego obciążenia do 30A, uchwyt ten doskonale sprawdza się w serwisach elektroniki, laboratoriach oraz warsztatach pasjonatów budujących pakiety akumulatorowe. Jest kompatybilny z szeroką gamą rozmiarów baterii, od cylindrycznych ogniw litowych po baterie guzikowe.

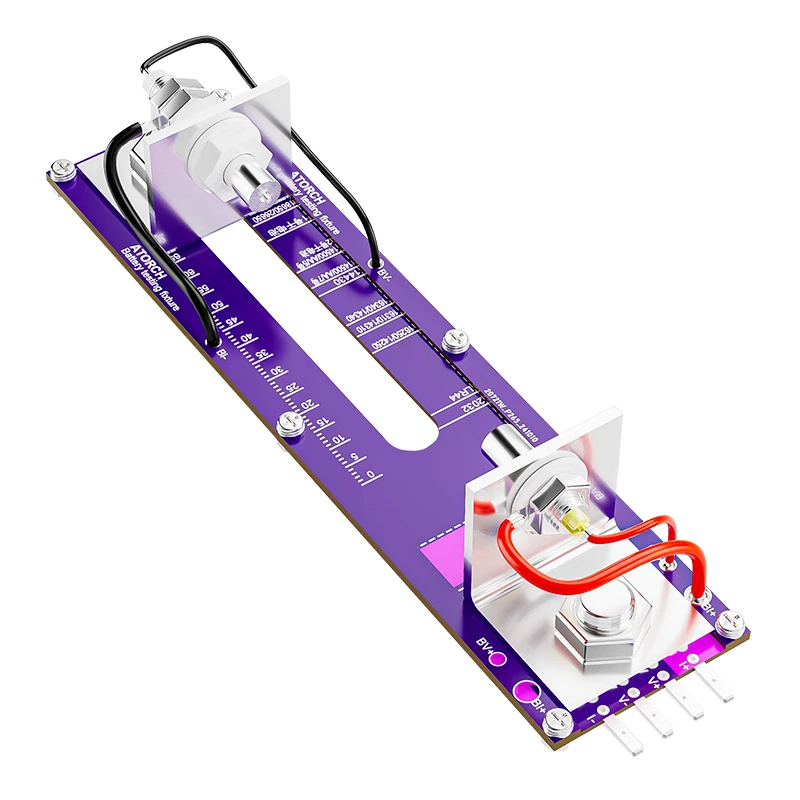

Kluczową cechą produktu jest zastosowanie systemu 4-przewodowego (metoda Kelvina), co pozwala na wyeliminowanie wpływu rezystancji przewodów i styków na wynik pomiaru, gwarantując najwyższą dokładność. Uchwyt wykonany jest z wysokiej jakości materiałów: podstawa to dwustronna płyta PCB z włókna szklanego z pełnym miedzianym pokryciem, a styki zapewniają niską rezystancję. Mechanizm dociskowy oparty na śrubie M12 umożliwia płynną regulację i pewny zacisk ogniwa, niezależnie od jego długości. Dodatkowo, zastosowano przewody silikonowe z rdzeniem miedzianym, które są odporne na wysokie temperatury, co jest kluczowe przy testach wysokoprądowych.

Kluczowa specyfikacja

• Marka: ATORCH
• Model: 20A Battery BOX / 46950-BOX
• Typ urządzenia: Uniwersalny uchwyt testowy (koszyk)
• Metoda pomiarowa: System 4-przewodowy (Kelvin)
• Prąd ciągły pracy: 20 A
• Maksymalny prąd testowy: 30 A (chwilowy)

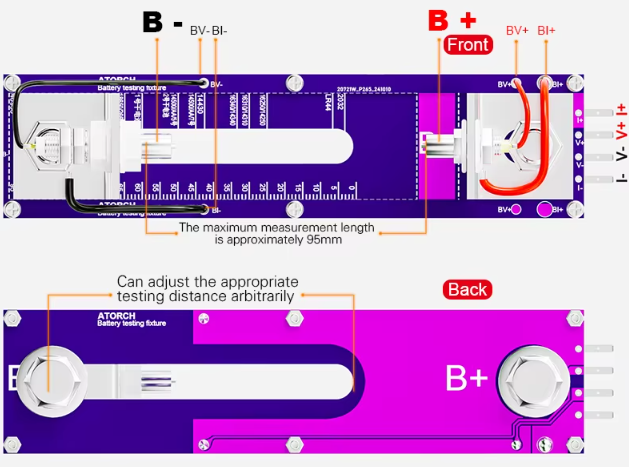

• Interfejsy podłączeniowe: Zaciski prądowe (I+/I-), Zaciski napięciowe (V+/V-)

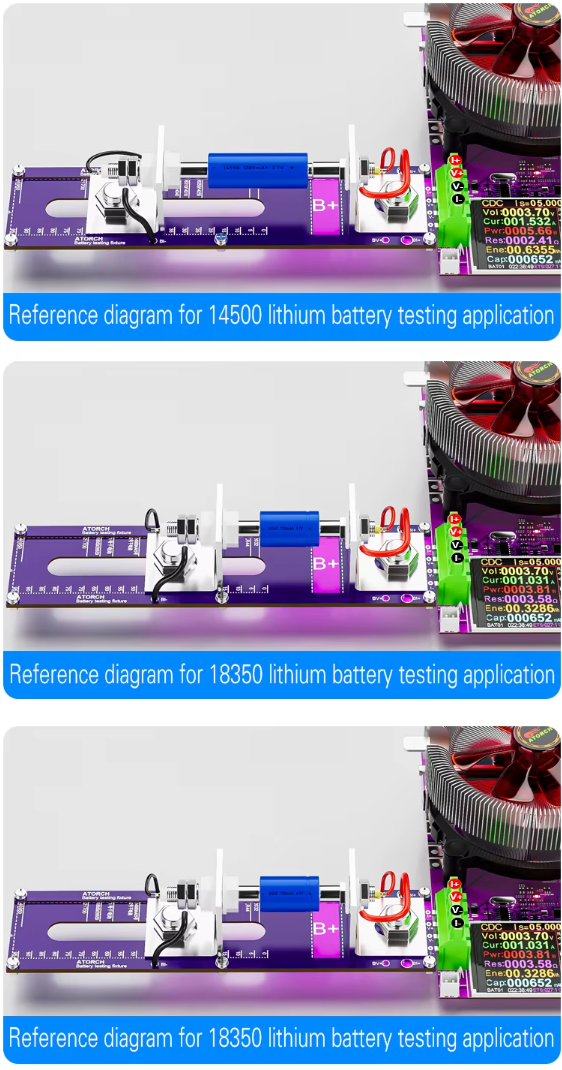

• Kompatybilność (Li-Ion/LiFePO4): 18650, 26650, 14500, 16340, 21700, 32650, 46950 i inne cylindryczne

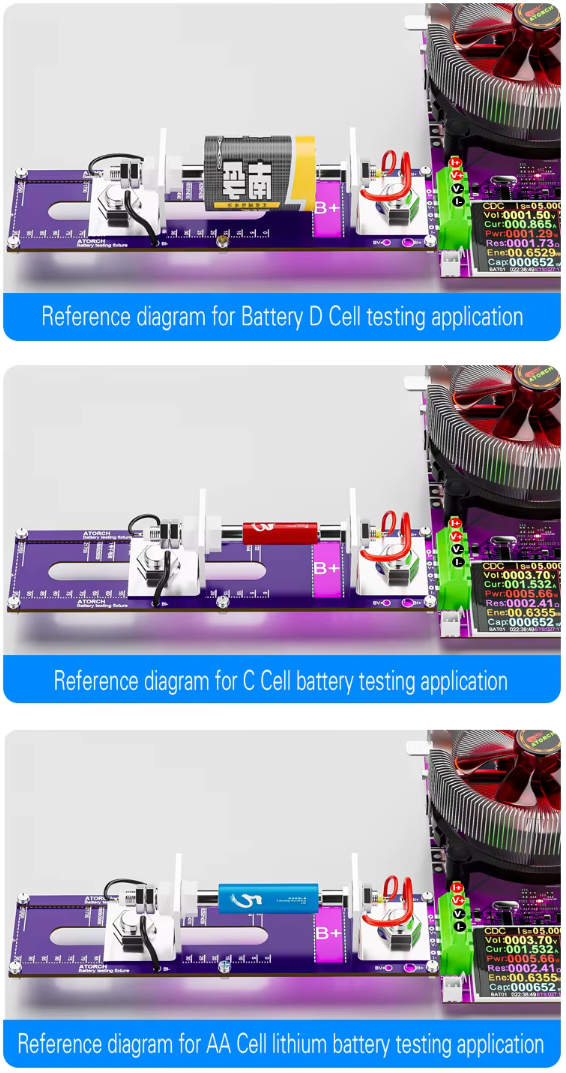

• Kompatybilność (Baterie standardowe): AA, AAA, D (R20), C (R14) i inne

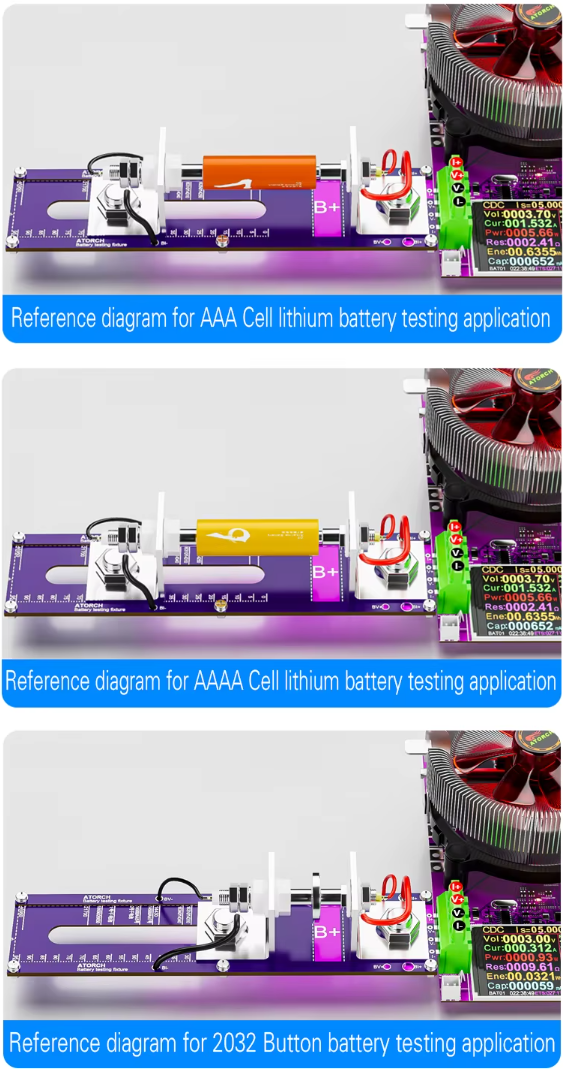

• Kompatybilność (Baterie guzikowe): CR2032, LR44, GPA76 i inne
• Regulacja docisku: Śruba M12 z precyzyjnym prowadzeniem szynowym
• Materiał podstawy: PCB z włókna szklanego (FR4), miedziowana
• Materiał styków: Miedź o niskiej rezystancji
• Okablowanie: Silikonowe, odporne na wysokie temperatury
• Wymiary: 203 x 50 x 42 mm

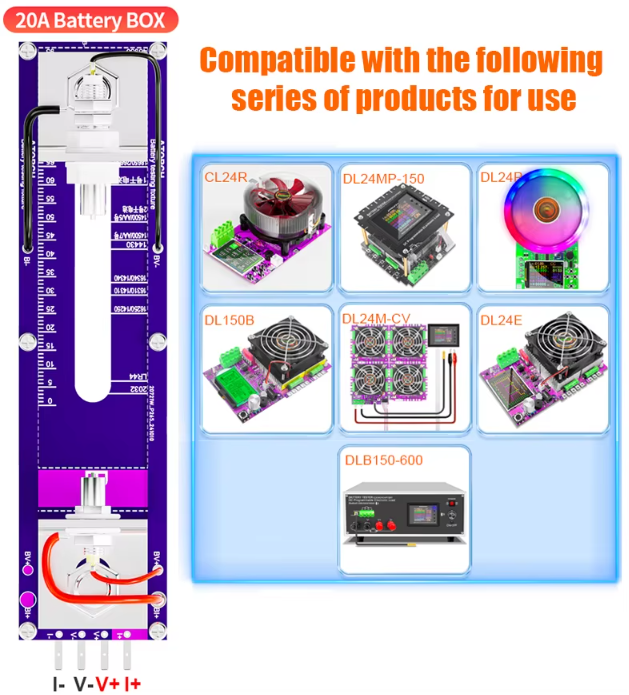

• Współpraca z urządzeniami: ATORCH DL24, CL24, DL24EW, BW150, DLB-600W
• Zastosowanie: Testy pojemności, testy starzeniowe, pomiar rezystancji wewnętrznej



Parametr	Wartość / Opis
Prąd Znamionowy (Ciągły)	20 A
Prąd Maksymalny (Chwilowy)	30 A
Typ Połączenia	4-przewodowe (Kelvin) - oddzielne tory prądowe i napięciowe
Wymiary Fizyczne	203 mm (dł.) x 50 mm (szer.) x 42 mm (wys.)
Obsługiwane Ogniwa Cylindryczne	32650, 26650, 18650, 14500, 18350, 46950 i pochodne
Obsługiwane Baterie Konsumenckie	R20 (D), R14 (C), R6 (AA), R03 (AAA)
Obsługiwane Baterie Guzikowe	Wszystkie typy (np. CR2032, LR44) dzięki regulowanemu dociskowi
Materiał Przewodnika	Miedź (niska rezystancja)





---
