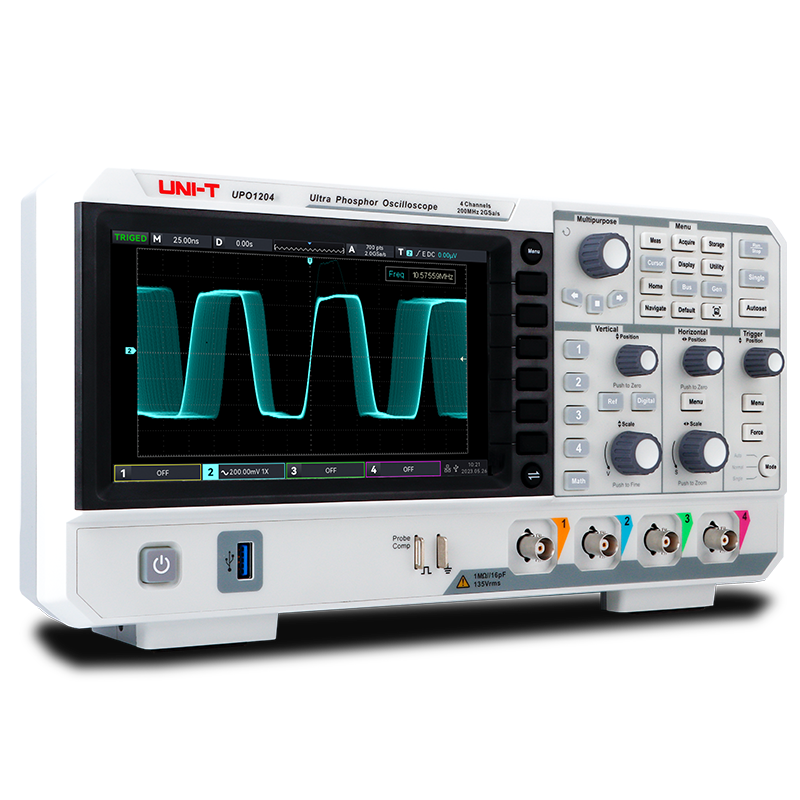

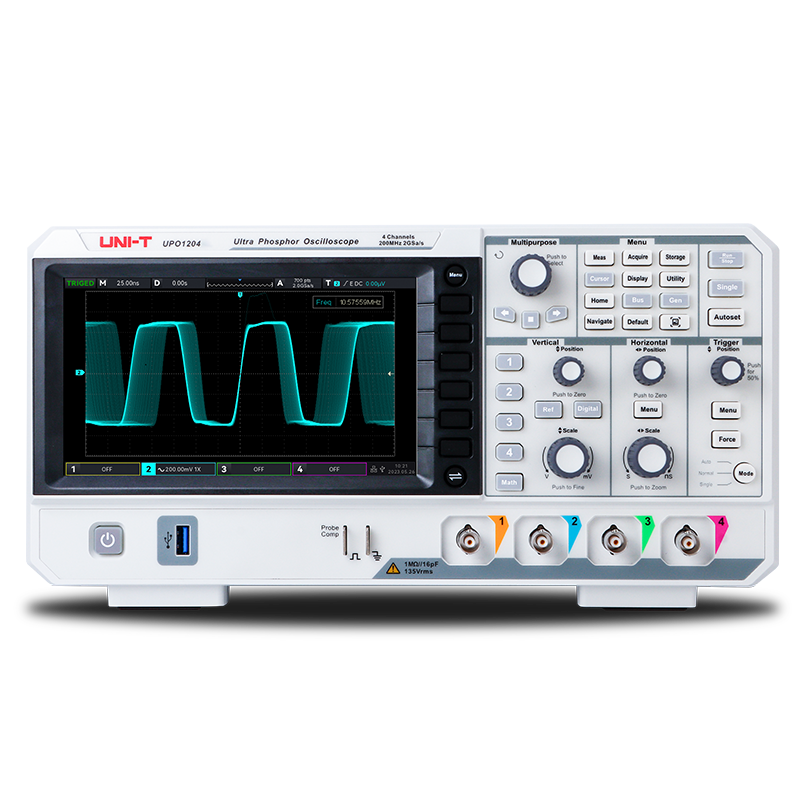

UPO1104 oscyloskop cyfrowy 4x100MHz 2GSa/s Uni-T

Oscyloskop UPO1104 marki Uni-T to nie tylko narzędzie do pomiaru sygnałów wyposażony w miernik częstotliwości o dokładności do 7 cyfr oraz funkcję DVM z precyzyjnym odczytem napięcia na 4 cyfry. Dzięki dekodowaniu i wyzwalaniu magistrali cyfrowych, w tym I2C, SPI oraz UART/RS232, oscyloskop ten sprawdza się również w analizie i debugowaniu interfejsów cyfrowych. Z możliwością zapisu do 120 000 klatek w czasie rzeczywistym oraz automatycznym pomiarem 36 parametrów, jest idealnym narzędziem dla inżynierów, techników i hobbystów poszukujących precyzyjnego, wszechstronnego i łatwego w obsłudze urządzenia do analizy sygnałów elektronicznych.


Parametry techniczne:

- producent: Uni-T
- model: UPO1104
- liczba kanałów: 4
- szerokość pasma: 100MHz
- częstotliwość próbkowania: 2GSa/s
- rekord pamięci: 56M
- prędkość przechwytywania przebiegów: 150 000wfm/s, 500 000wfm/s (szybka akwizycja)
- regulacja czułości napięciowej: 500us/dz - 20V/dz
- miernik częstotliwości: 7 cyfr
- funkcja DVM (cyfrowy miernik napięcia): 4 cyfry

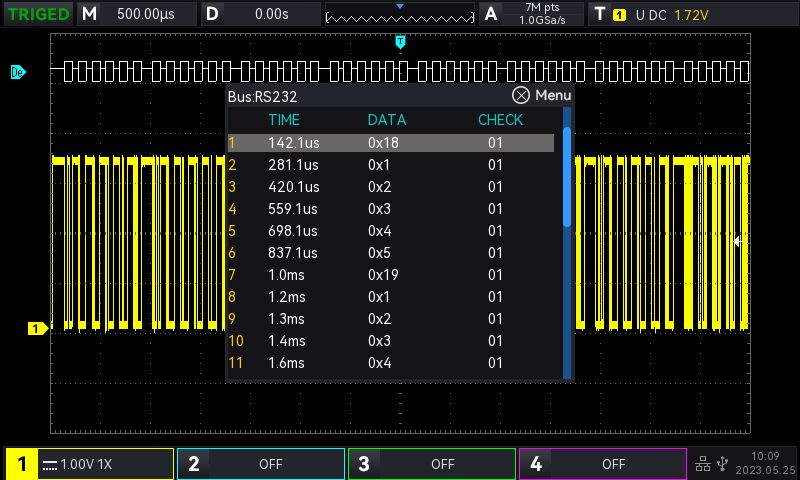

- dekodowanie i wyzwalanie magistrali cyfrowych: I2C, SPI, UART/RS232
- zapis do 120 000 klatek w czasie rzeczywistym

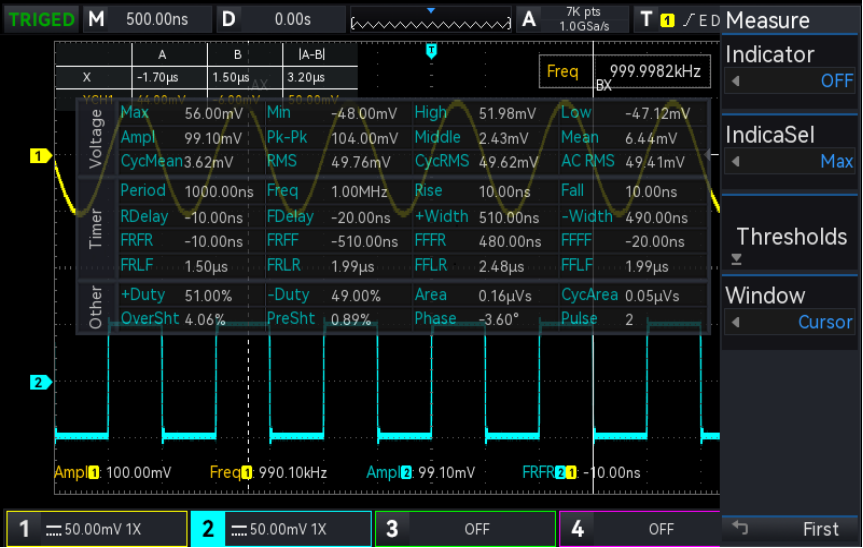

- pomiar automatyczny 36 parametrów
- funkcje matematyczne

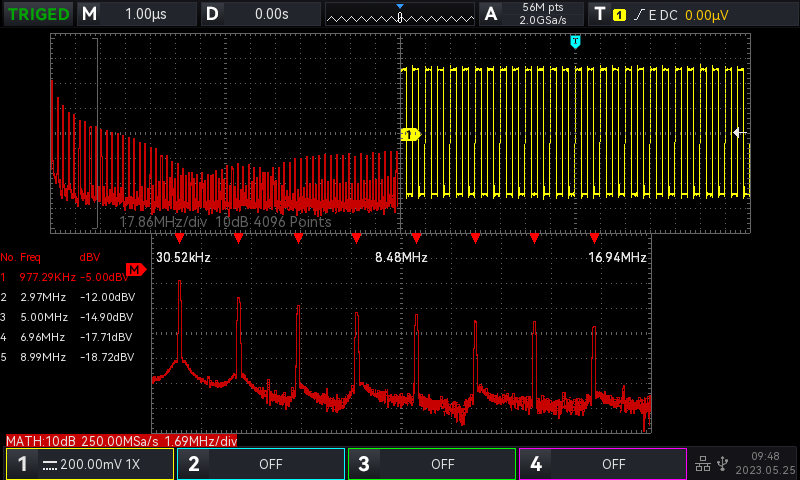

- funkcja FFT z próbkowaniem 1M
- rozbudowane funkcje wyzwalania: edge, pulse, video, slope, runt, delay, timeout oraz kilka innych
- wyświetlacz Ultra Phosphore
- 256 skala wyświetlania temperatury barwowej
- duży czytelny wyświetlacz LCD TFT o przekątnej 7" WVGA oraz rozdzielczości 800 x 480 pikseli

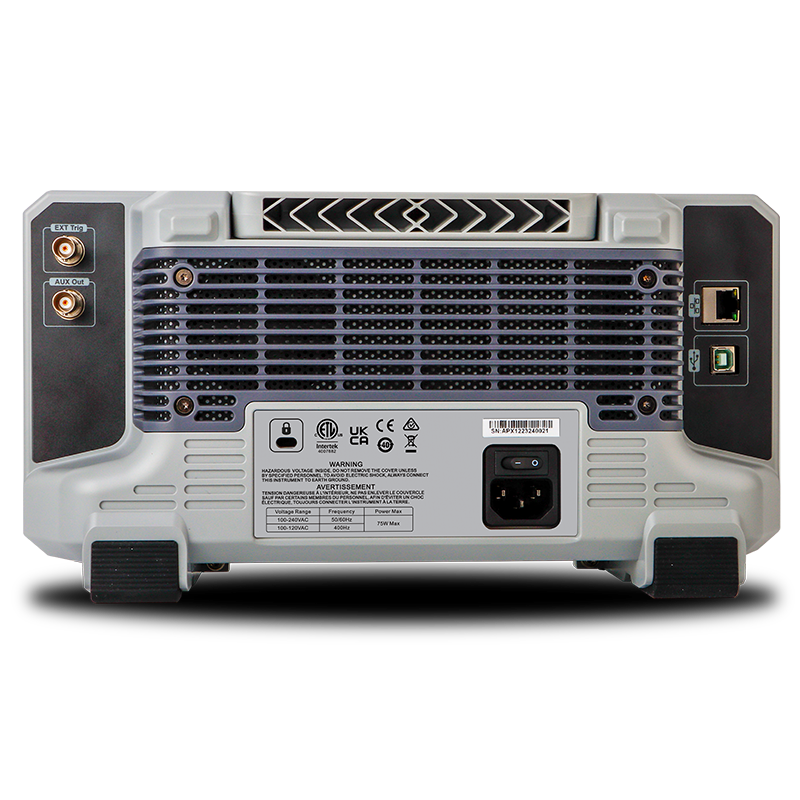

- rozbudowane interfejsy urządzenia: USB Host, USB Device, LAN, EXT Trig, AUX out (Trig Out, Pass/Fail, DVM)
- wspiera nawigację, przybliżenie, markery oraz segmenty
- współpracuje z komendami SCPI
- możliwość zdalnego zarządzenia urządzeniem poprzez WEB Server
- prosty, intuicyjny interfejs
- złącze USB umożliwiające zapis przebiegów, ustawień oraz odczyt zapisanych przebiegów
- złącza wejściowe - BNC
- tryb XY
- napięcie maksymalne: 400V (DC+ACVpk) MAX
- rozdzielczość pionowa: 8 bitów
- wbudowany filtr dolnoprzepustowy dla każdego kanału z możliwości wyłączenia 20MHz
- regulacja podstawy czasu: 2ns/dz - 1000s/dz
- tryby wyzwalania: Auto, Normal, Single
- funkcja Autoset
- napięcie zasilania: 100V - 240V AC / 50Hz
- temperatura pracy: 0 - 40°C
- wilgotność otoczenia podczas pracy: do 90%
- wymiary: 306 x 138 x 107 mm
- waga: 2,45kg

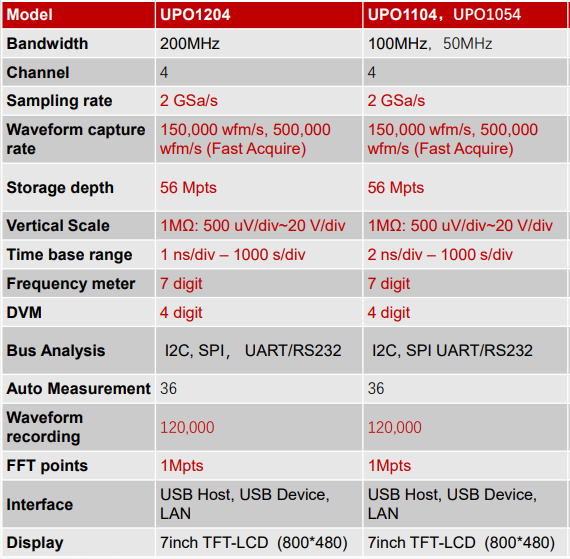

Porównanie oscyloskopów:
