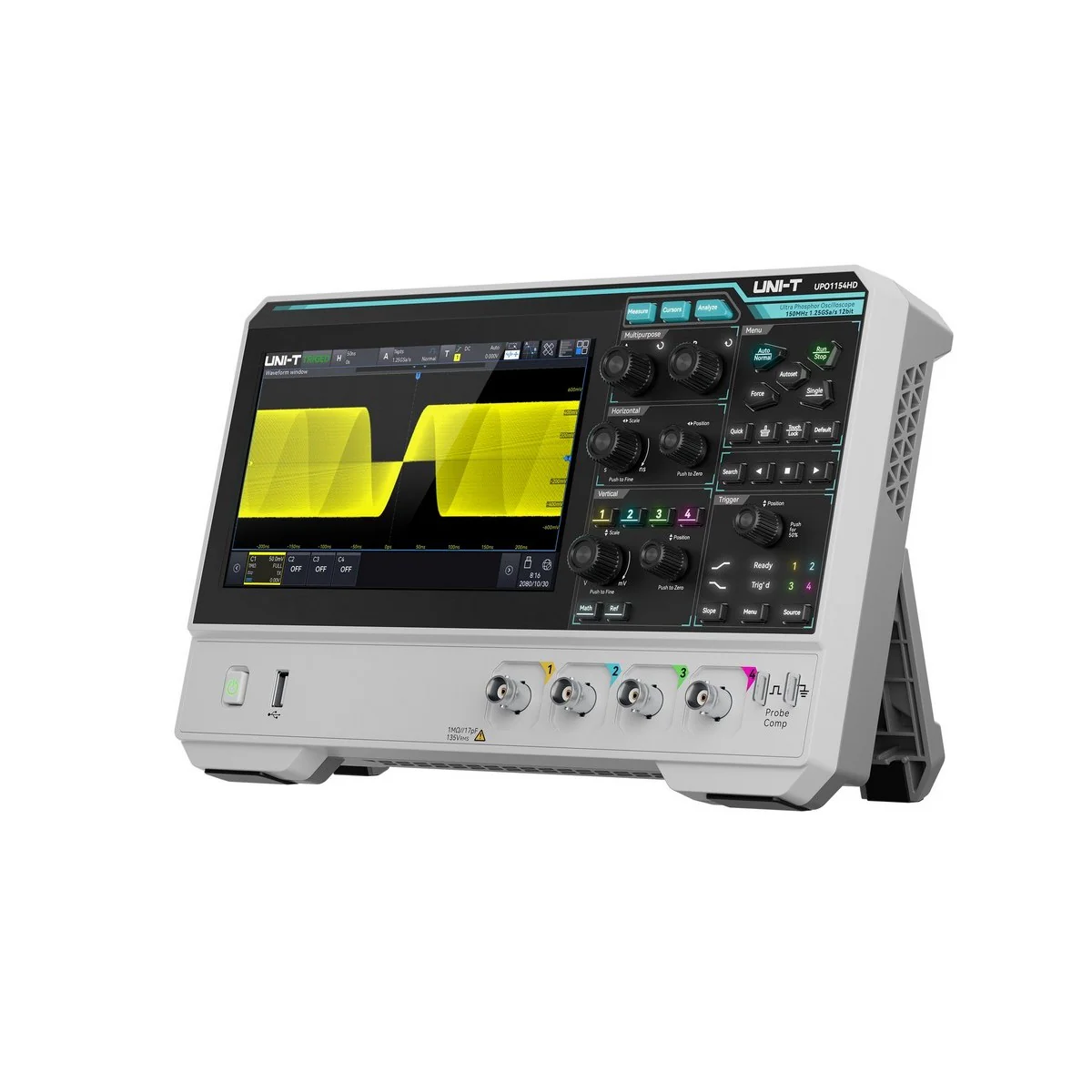

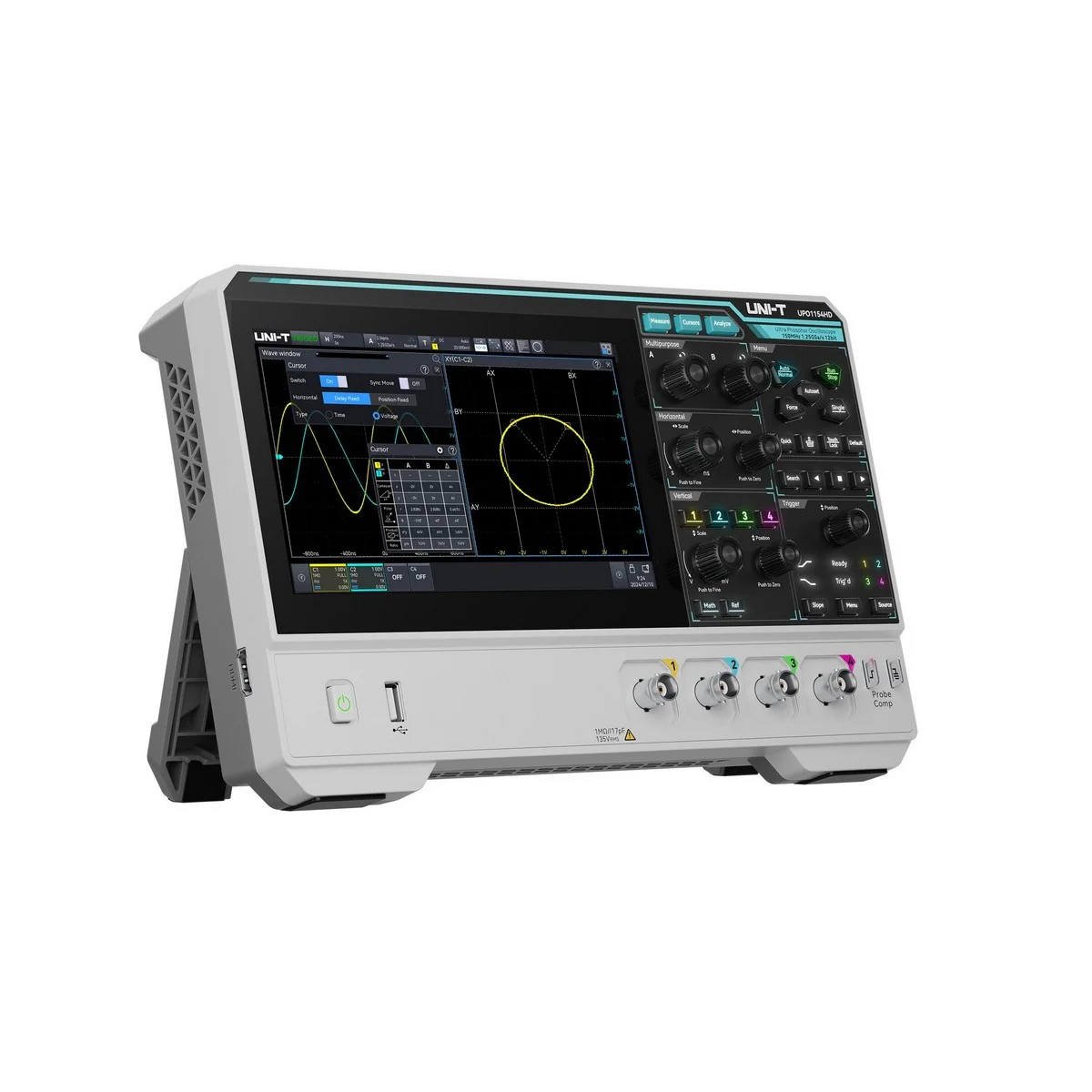

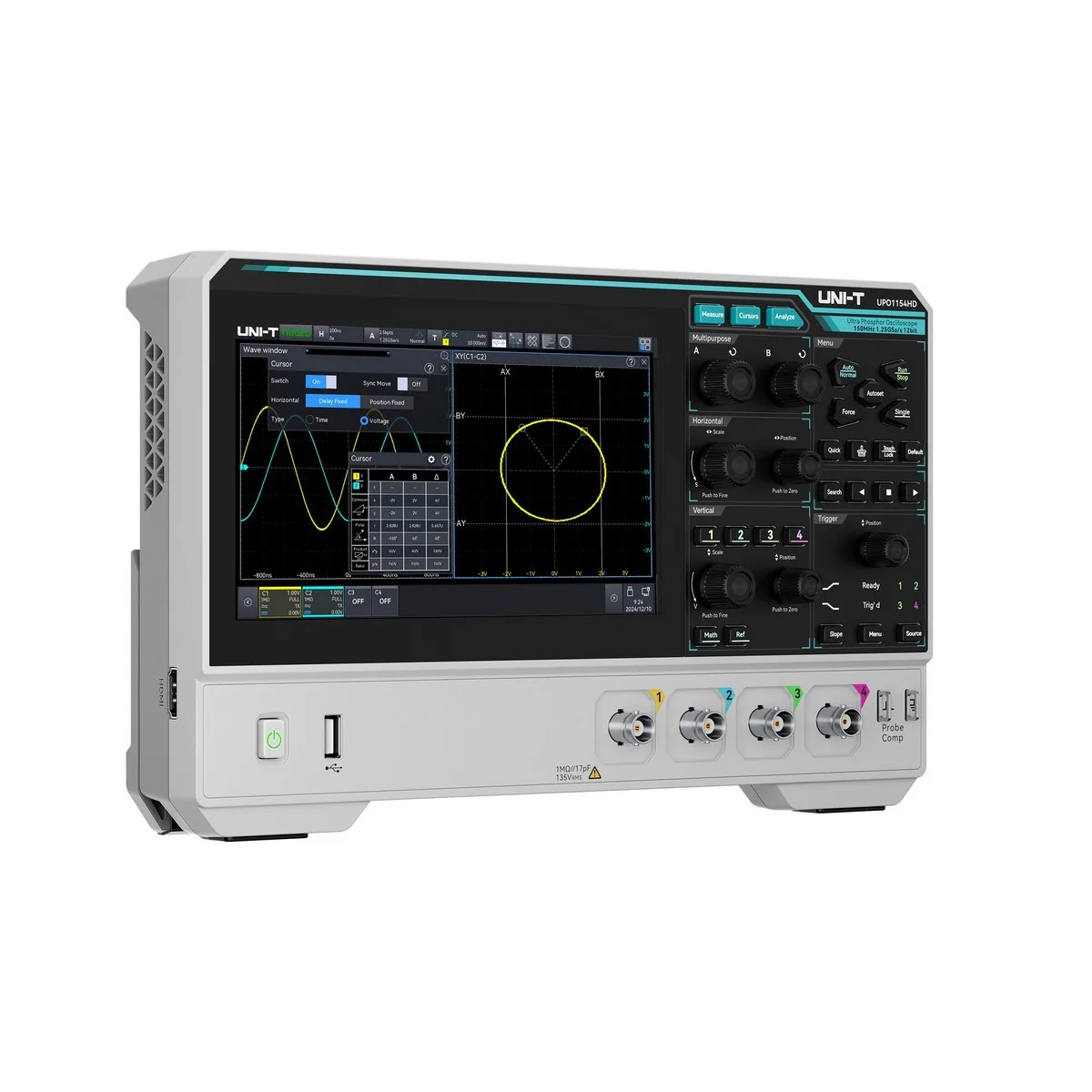

UPO1154HD oscyloskop cyfrowy 12-bitów 4 x 150MHz Uni-T

UPO1154HD oscyloskop cyfrowy 12-bitów 4 x 150MHz Uni-T

Najważniejsze cechy

• Pasmo 150 MHz – precyzyjne rejestrowanie szybkich sygnałów i przełączeń wysokiej częstotliwości
• 4 kanały analogowe – jednoczesny pomiar w złożonych układach lub systemach wieloszynowych
• 12-bitowa rozdzielczość pionowa – do 16× więcej szczegółów niż w standardowych oscyloskopach 8-bitowych
• Próbkowanie 1,25 GSa/s – szybkie próbkowanie dostępne na wszystkich kanałach
• Pamięć 100 Mpts – możliwość rejestracji długich przebiegów i szczegółowej analizy z pełną wiernością sygnału
• Technologia Ultra Phosphor 3.0 – gradacja 256 kolorów i szybkość akwizycji do 1 000 000 przebiegów na sekundę

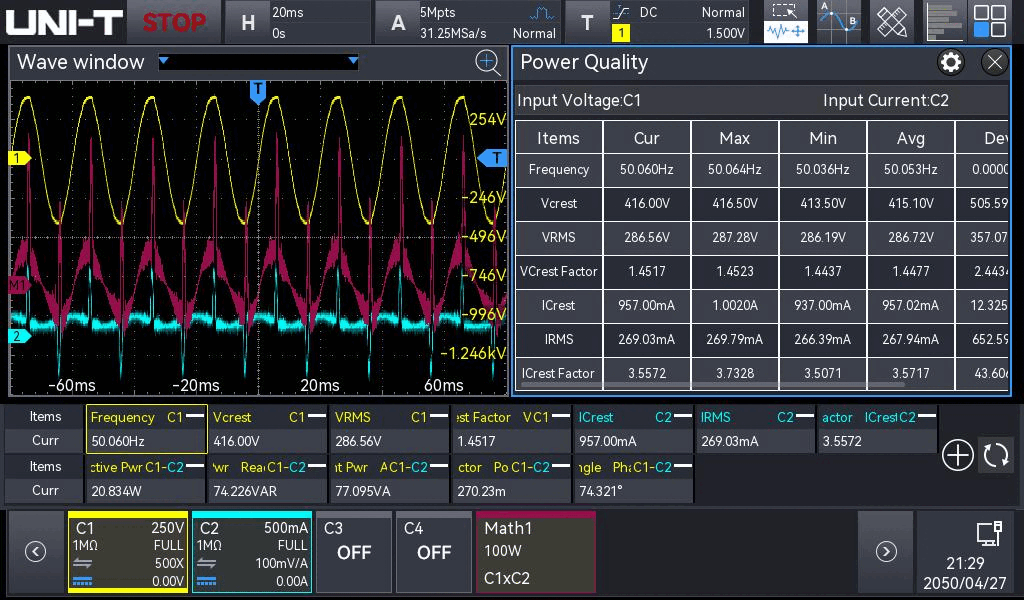

• Pakiet analizy mocy – wbudowane narzędzia do badania tętnień, obszaru bezpiecznej pracy (SOA), rozruchu, harmonicznych i strat przełączania
• FFT z 1 mln punktów – wizualizacja EMI, harmonicznych zegara i widma szumów w trybie wodospadowym

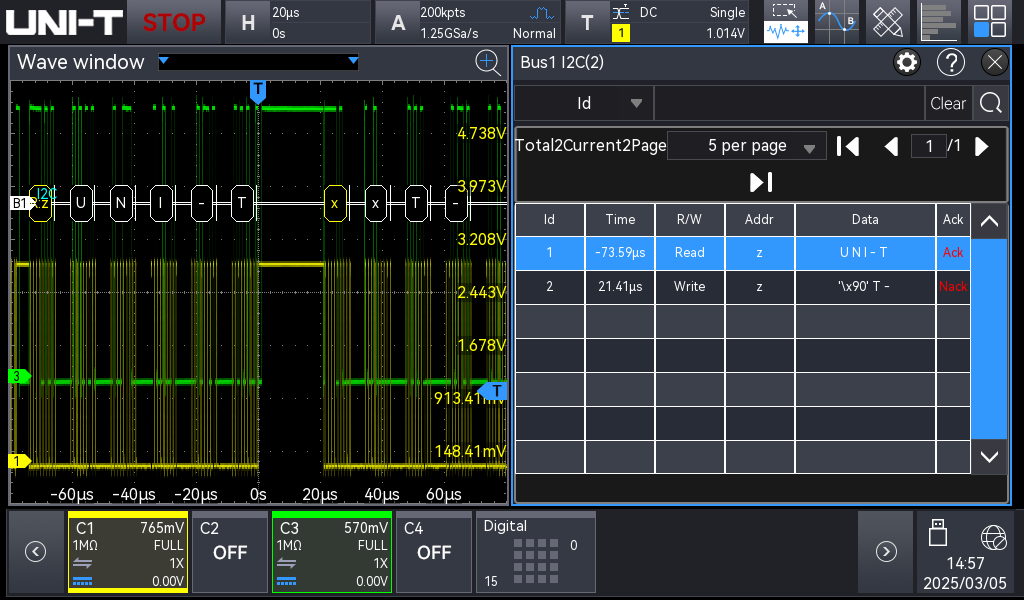

• Dekodowanie protokołów – obsługa UART, I²C, SPI, CAN i LIN z korelacją czasową
• 6 w 1 – oscyloskop, multimetr cyfrowy, licznik częstotliwości, analizator widma, analizator protokołów i pakiet analizy mocy w jednym urządzeniu

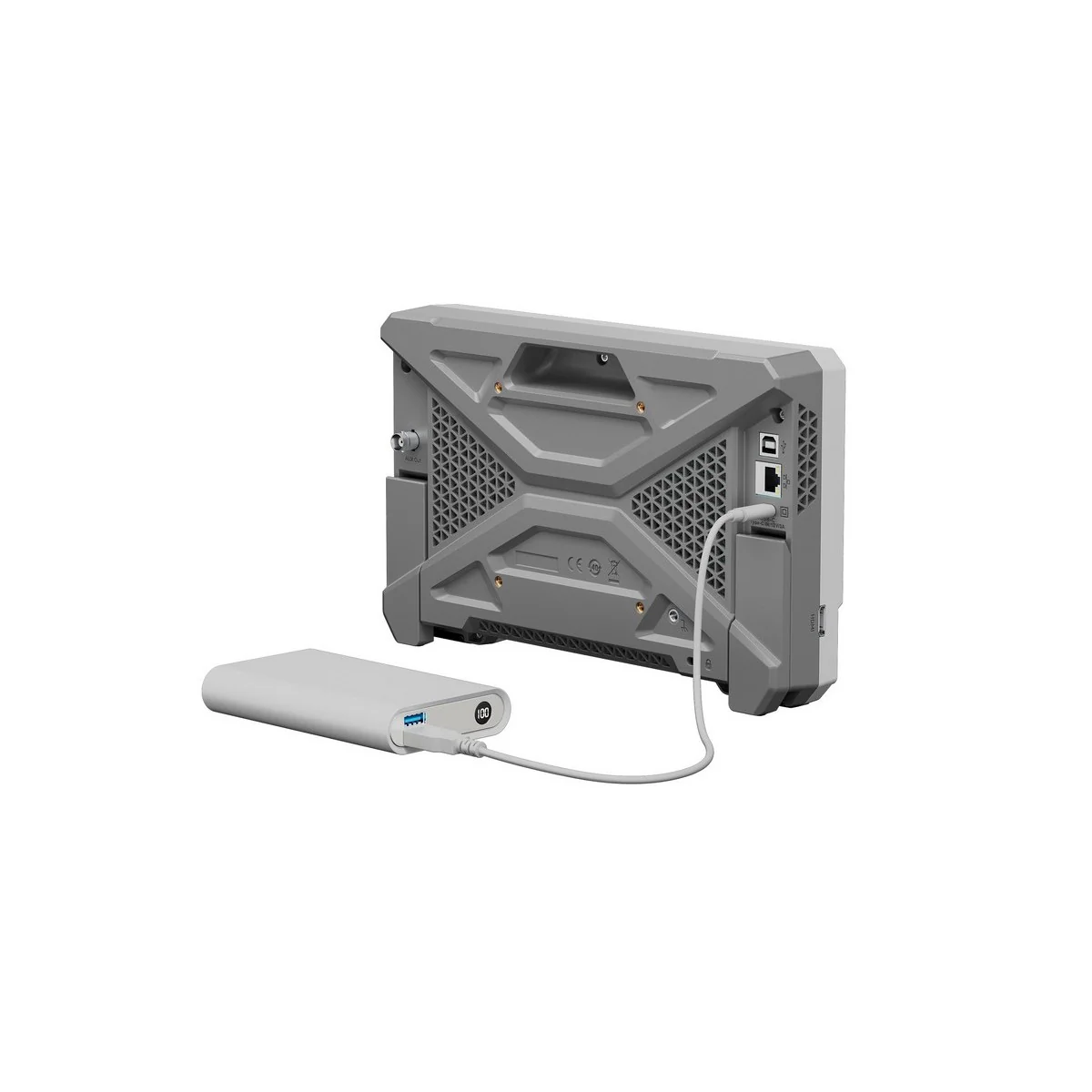

• Zasilanie USB-C PD – elastyczne zasilanie z laboratorium lub z baterii

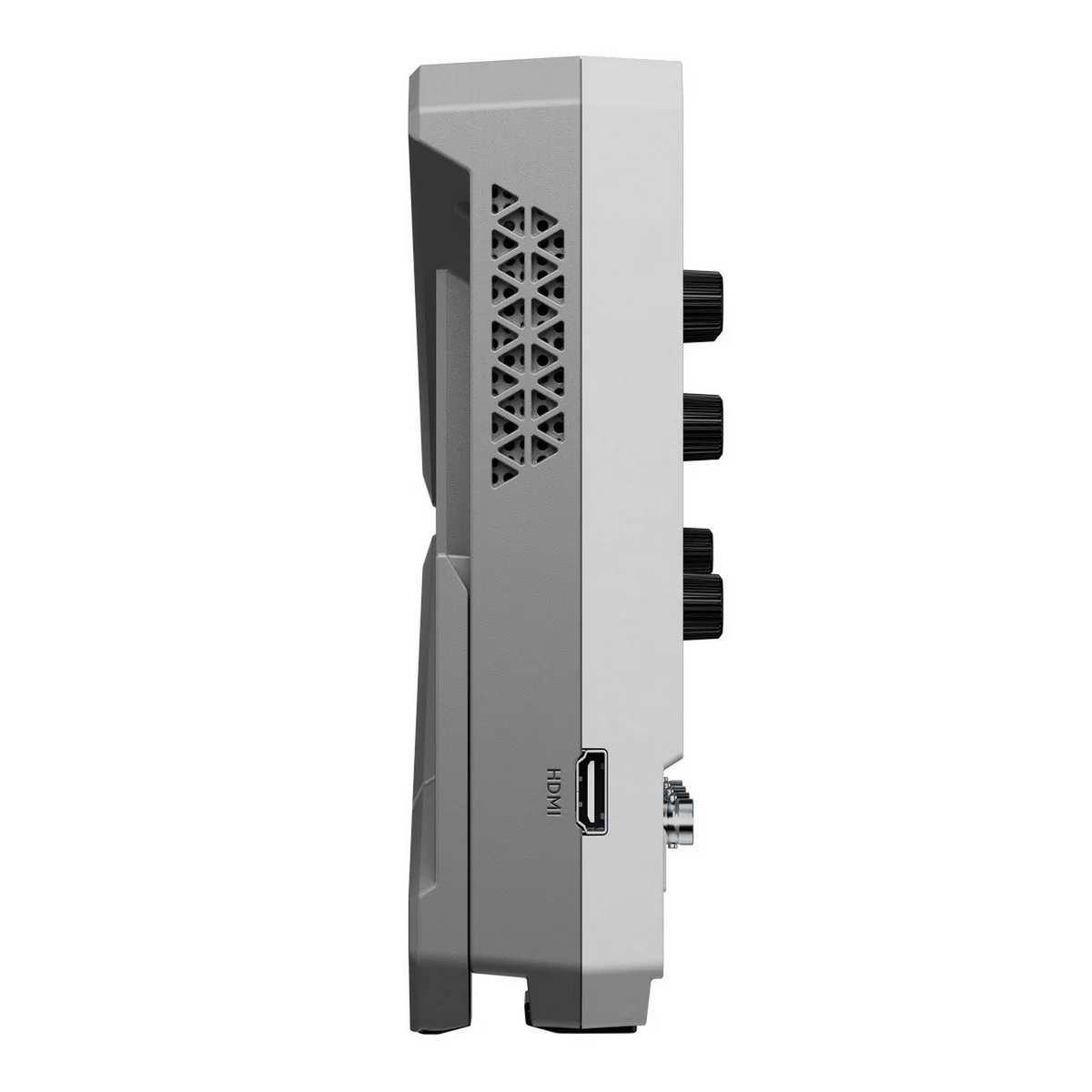

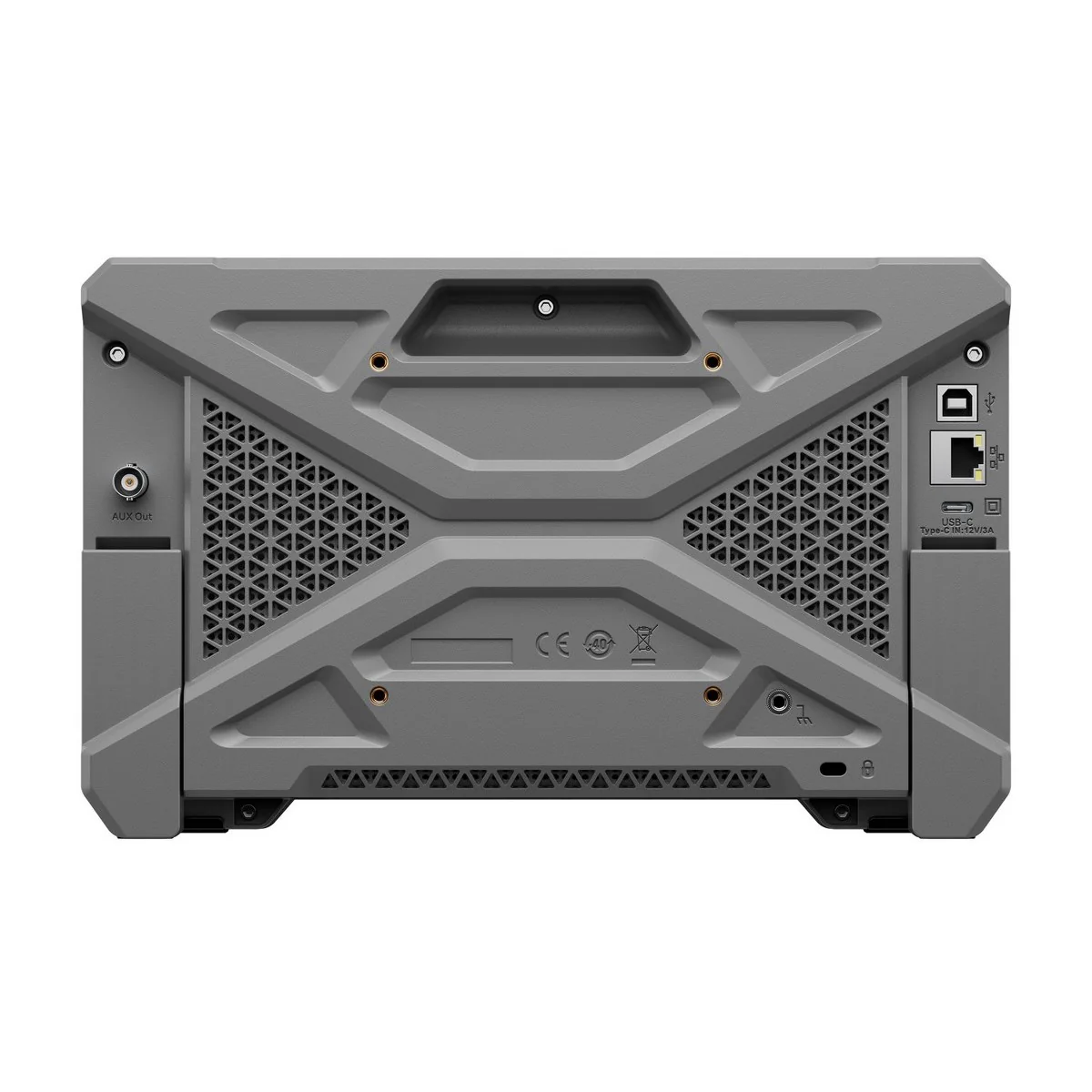

• LAN, USB i HDMI – wbudowana automatyzacja SCPI, sterowanie przez przeglądarkę i obsługa zewnętrznych wyświetlaczy

---

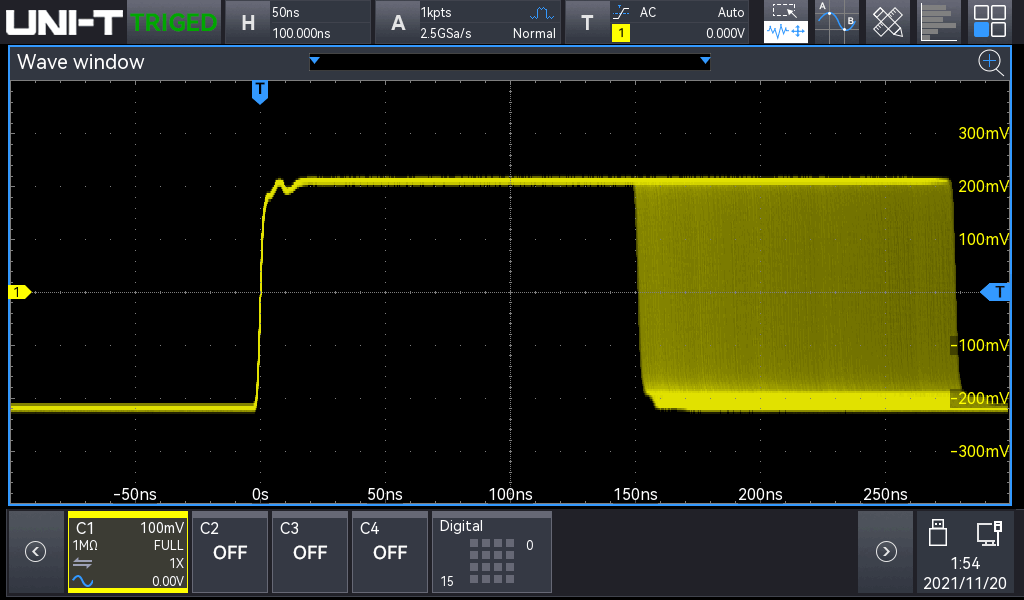

Dzięki technologii Ultra Phosphor 3.0 oscyloskop wyświetla przebiegi w wysokiej rozdzielczości kolorów, umożliwiając płynne, szybkie i szczegółowe odwzorowanie dynamicznych sygnałów.




---

Oscyloskop UPO1154HD umożliwia kompleksową analizę mocy i widma sygnałów, co jest szczególnie przydatne przy pracy z przetwornicami, układami wbudowanymi i wzmacniaczami analogowymi. Dzięki FFT o milionie punktów, trybowi wodospadowemu oraz funkcjom markerów i szczytów, użytkownik może dokładnie obserwować harmoniczne, zakłócenia i charakterystykę częstotliwościową bez dodatkowego sprzętu.




---

Zastosowania i przykłady użycia

• Weryfikacja zasilaczy wieloszynowych – jednoczesne monitorowanie wszystkich szyn oraz korelacja czasu rozruchu i tętnień
• Debugowanie systemów wbudowanych – śledzenie komunikacji I²C, UART oraz sygnałów analogowych z czujników na wielu kanałach
• Systemy motoryzacyjne i przemysłowe – dekodowanie protokołów CAN/LIN z równoczesnym wglądem w sygnały analogowe
• Weryfikacja projektów analogowych – wysoka rozdzielczość umożliwia dokładną analizę wzmacniaczy operacyjnych, filtrów i łańcuchów sygnałów analogowych

---

Narzędzia pomiarowe i matematyczne

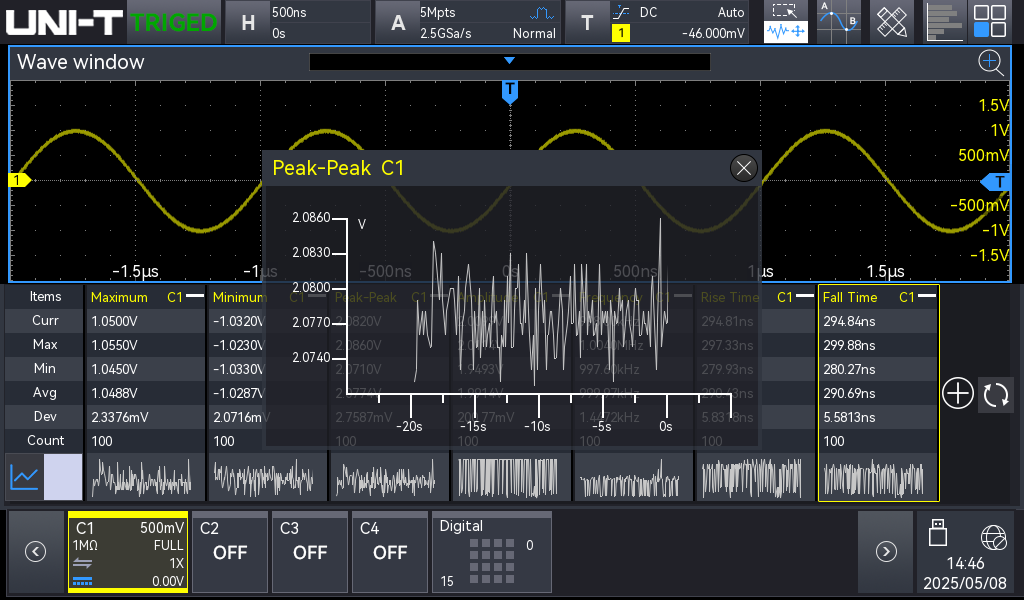

• Dostęp do 56 automatycznych pomiarów, w tym czasowych, częstotliwościowych i napięciowych
• Możliwość wyświetlenia jednocześnie do 21 parametrów wraz z wykresami trendów i statystykami
• Funkcje matematyczne: dodawanie, odejmowanie, mnożenie, dzielenie, filtry, FFT oraz formuły definiowane przez użytkownika
• Szybka i przejrzysta interpretacja wyników dzięki wszechstronnym narzędziom analitycznym
