UTE310G zaawansowany miernik mocy AC/DC 600V 1200W 20A 300kHz LCD GPIB Uni-T

Cyfrowy miernik mocy UNI-T UTE310G to zaawansowane urządzenie pomiarowe o wysokiej precyzji, przeznaczone do kompleksowej analizy parametrów elektrycznych. Model ten oferuje szerokie pasmo pomiarowe od DC do 300 kHz oraz wysoką dokładność podstawową na poziomie 0.1%. Urządzenie idealnie sprawdza się w badaniach rozwojowych (R&D), laboratoriach, a także przy testowaniu sprzętu AGD, oświetlenia LED i elektronarzędzi. Wersja "G" została fabrycznie wyposażona w interfejs GPIB, co czyni ją idealnym rozwiązaniem do zautomatyzowanych systemów testowych. Dzięki kolorowemu wyświetlaczowi 4.3" TFT LCD oraz możliwości wyświetlania przebiegów falowych, użytkownik otrzymuje pełny wgląd w charakterystykę badanego sygnału w czasie rzeczywistym.

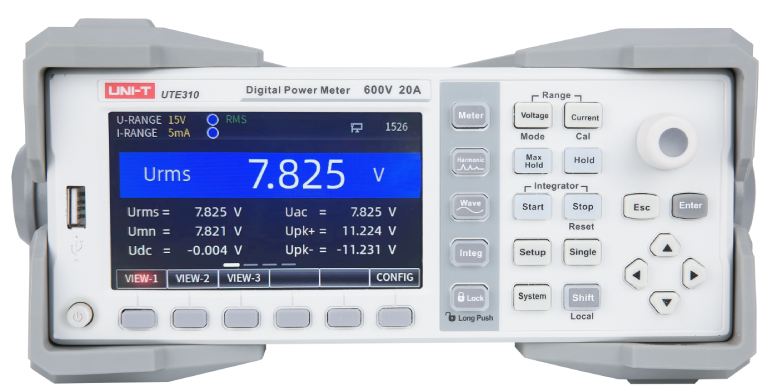

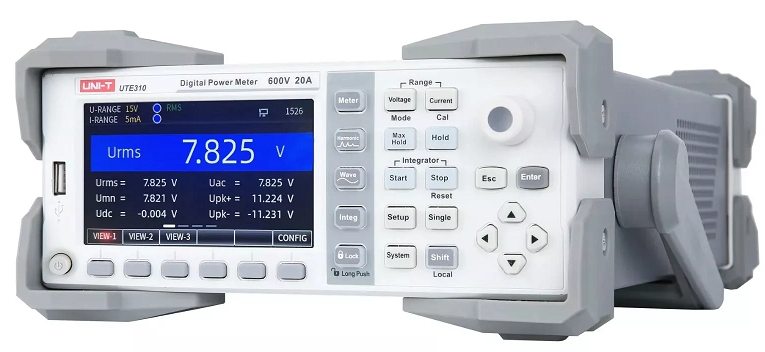

Urządzenie charakteryzuje się częstotliwością próbkowania na poziomie 1 MSa/s, co pozwala na precyzyjne wychwytywanie sygnałów przejściowych oraz anomalii w sieci. Konstrukcja miernika oparta jest na solidnej obudowie typu 1/2 2U, przystosowanej do pracy na stole warsztatowym lub w szafie rack. Panel przedni wyposażony jest w intuicyjne przyciski funkcyjne oraz port USB do zapisu danych. UTE310G wspiera zaawansowaną analizę harmonicznych (do 50 rzędu) zgodnie z normą IEC61000-4-7 oraz posiada wbudowane interfejsy GPIB, LAN i USB, co umożliwia pełną i szybką integrację z systemami automatyzacji pomiarów poprzez protokoły Modbus i SCPI.

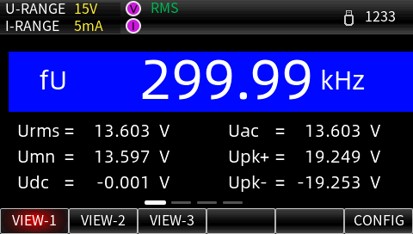

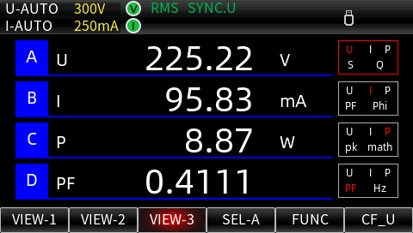

Ekran LCD 4,3 cala Trzy tryby wyświetlania zapewniają dostęp do szerszego zakresu informacji o parametrach
	Częstotliwość próbkowania 1 MSa/s Zwiększ dokładność pomiarów sygnałów przejściowych i popraw zdolność przechwytywania sygnałów nieprawidłowych

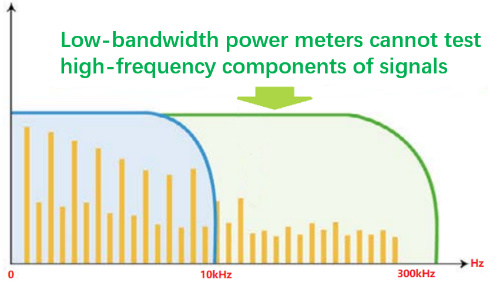

Pasmo przenoszenia 300 kHz Przechwytuj sygnały o wyższej częstotliwości, aby zapewnić bardziej kompleksowe testowanie sygnałów

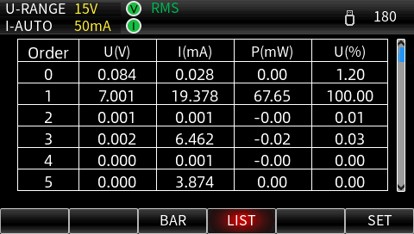

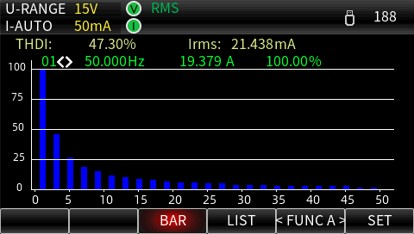

	Analiza harmonicznych Obsługuje analizę do 50. harmonicznej zgodnie z normą IEC61000-4-7

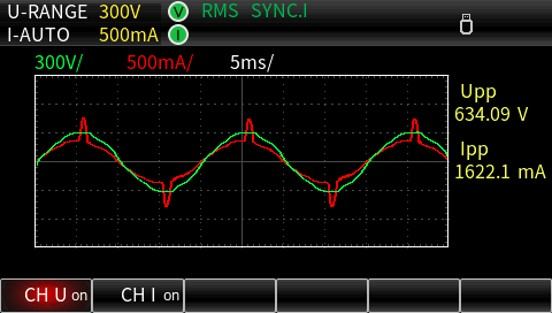

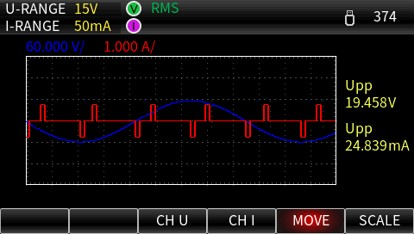

Funkcja wyświetlania przebiegów Zapewnia intuicyjne wyświetlanie przebiegów napięcia i prądu w czasie rzeczywistym z funkcją automatycznego pomiaru wartości międzyszczytowej.

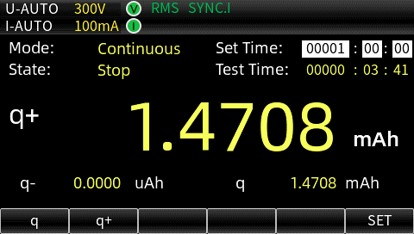

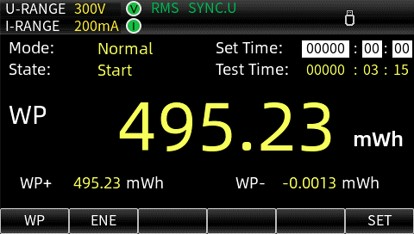

	Funkcja całkowa Obsługuje całkowanie średniej mocy czynnej oraz prądu, co pozwala na wykorzystanie urządzenia do testów zużycia energii.

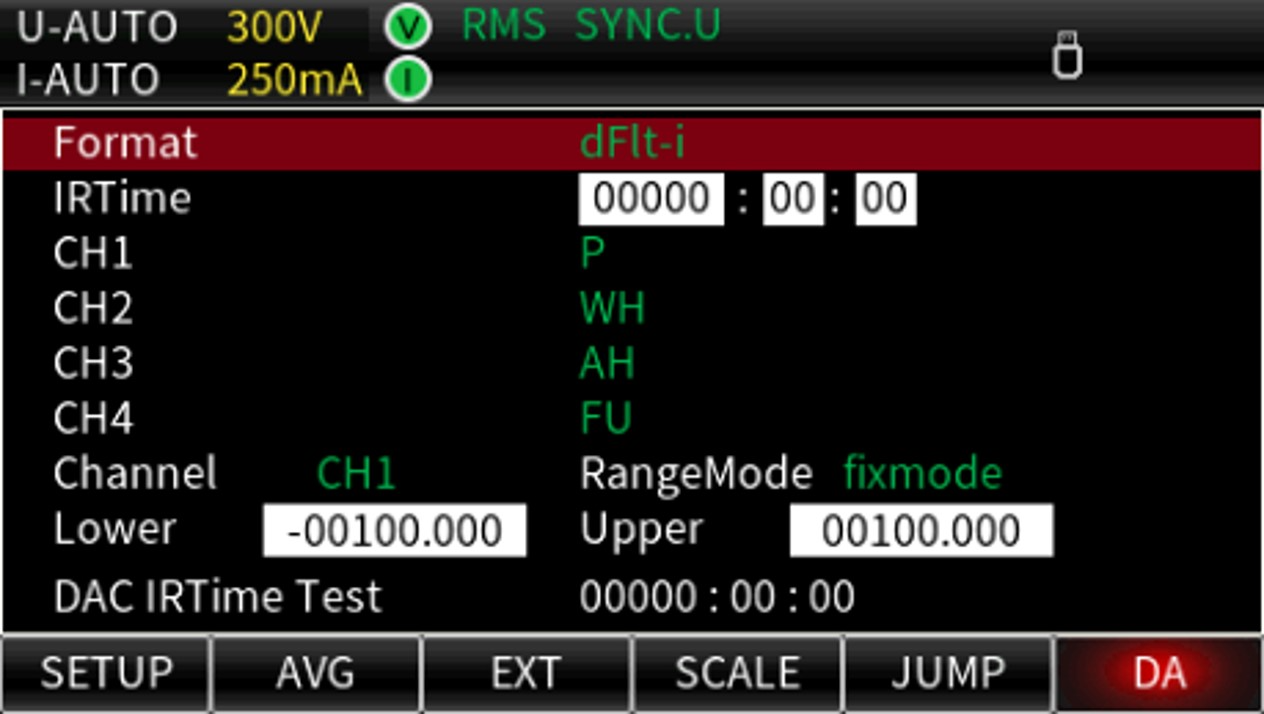

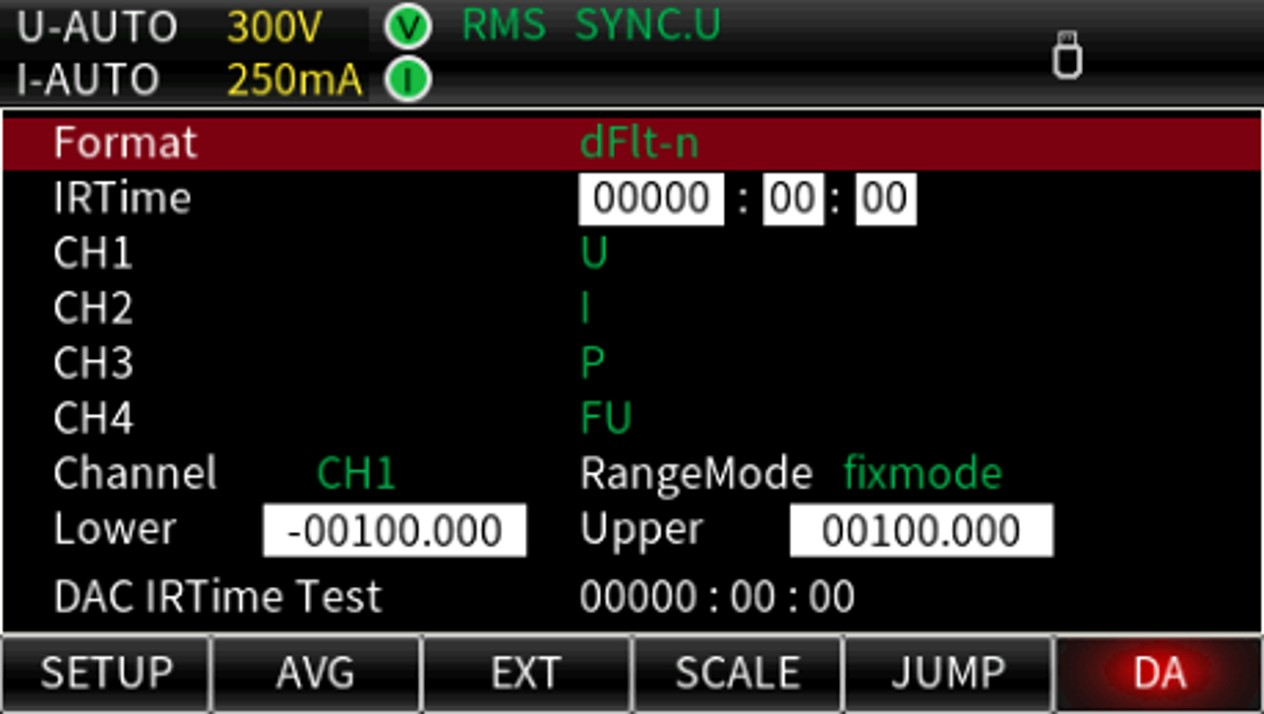

Wyjście DA Wartości pomiarowe są przesyłane do kontrolera w celu integracji z przemysłowymi systemami sterowania.

Dane techniczne:

• Marka: UNI-T
• Model: UTE310G
• Zakres napięcia AC/DC: 15V, 30V, 60V, 150V, 300V, 600V
• Zakres prądu AC/DC: 5mA, 10mA, 20mA, 50mA, 100mA, 200mA, 500mA, 1A, 2A, 5A, 10A, 20A
• Zakres mocy: 75mW – 12000W
• Pasmo pomiarowe: DC, 0.1Hz – 300 kHz
• Częstotliwość próbkowania 1 MSa/s
• Dokładność podstawowa: ±(0.1% rdg. + 0.05% F.S.)
• Analiza harmonicznych: 1 – 50 rzędu (zgodnie z IEC61000-4-7)
• Wyświetlacz 4.3” TFT-LCD, 480x272 px
• Tryby pomiarowe: DC, RMS, V-MEAN (MN)
• Współczynnik szczytu: 3 lub 6

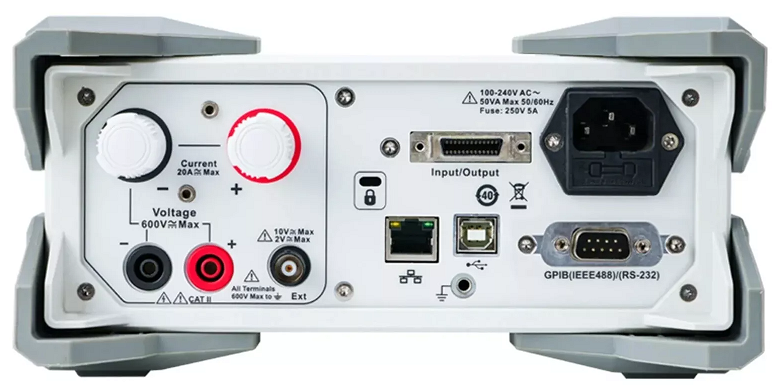

• Interfejsy: GPIB, LAN, USB Device, USB Host
• Wyjście D/A: 4-kanałowe (U, I, P, S, Q, PF, F itp.)
• Funkcje matematyczne: A+B, A-B, AxB, A/B, A/B^2, A^2/B
• Integracja energii: 0 – 10000 godzin (Ah, Wh)
• Protokół komunikacji: Modbus i SCPI

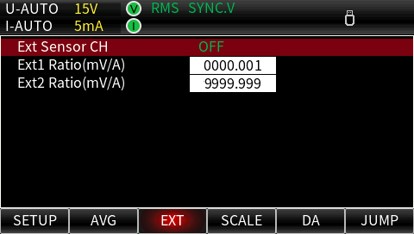

• Wejście zewnętrznych czujników: Złącze dla zewnętrznych przekładników prądowych
• Wymiary: Obudowa ½ 2U
• Waga: ok. 3.5 kg
