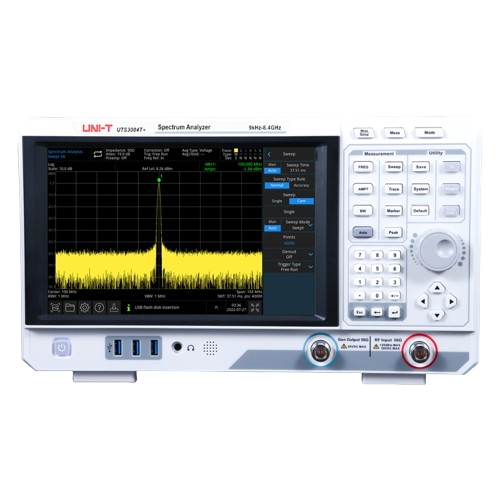

UTS3015T+ analizator widma 9kHz - 1.5GHz z generatorem śledzącym TG + opcja gratis UNI-T
Czas wysyłki: 24 godziny
Koszt wysyłki: od 0,00 zł
Numer katalogowy: UTS3015T+
Stan magazynowy:
Kod EAN: 5905567120510
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
!Promocja specjalna!
UTS3000-AMA - Opcja pomiaru demodulacji analogowej
UTS3000-AMK - Opcja zaawansowanego zestawu pomiarowego
UTS3000-EMI - opcja pomiaru EMI
UTS3000-TG - Tracking generator (generator śledzący)

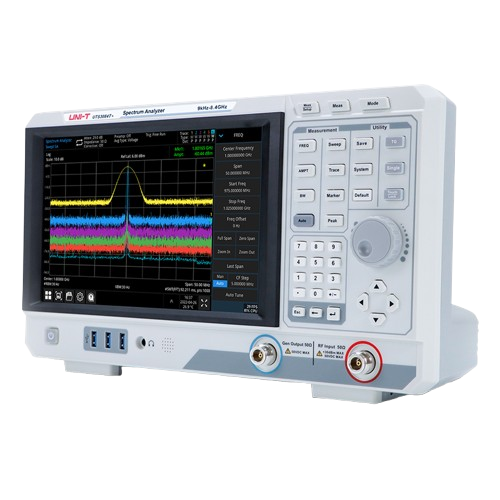

Analizator widma UNI-T UTS3015T+ to wysoce zaawansowane cyfrowe urządzenie pomiarowe z cenionej serii UTS3000T+, zaprojektowane do precyzyjnej analizy sygnałów w dziedzinie częstotliwości. Oferuje pomiary w szerokim paśmie od 9 kHz do 1.5 GHz, co czyni go idealnym narzędziem do inspekcji jakości w branży elektronicznej, testowania komunikacji bezprzewodowej, edukacji z zakresu RF i mikrofal oraz wstępnych badań kompatybilności elektromagnetycznej (EMI). Dzięki zastosowaniu w pełni cyfrowej technologii IF, model ten charakteryzuje się wybitną czułością – wskaźnik średniego poziomu szumów (DANL) spada aż do -161 dBm, co pozwala na bezproblemowe i dokładne testowanie nawet bardzo słabych sygnałów. Standardowo urządzenie wyposażone jest we wbudowany generator śledzący (Tracking Generator), znacznie rozszerzający jego możliwości aplikacyjne.
|
|

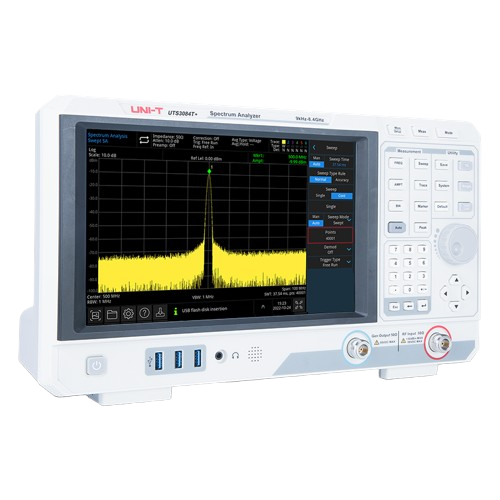

Komfort i wydajność pracy z analizatorem zapewnia duży, 10.1-calowy ekran pojemnościowy TFT LCD o rozdzielczości HD (1280x800 pikseli). Obsługuje on technologię multi-touch, umożliwiając intuicyjne gesty znane ze smartfonów, takie jak przeciąganie, rozwijanie i powiększanie przebiegów bezpośrednio na ekranie. Solidna obudowa urządzenia została wyposażona w łatwo zdejmowaną siatkę przeciwpyłową (Removable Dust Mesh), która chroni wewnętrzne komponenty przed zwarciami i przegrzaniem w trudnych warunkach przemysłowych. Analizator oferuje do 10,001 punktów skanowania, co przekłada się na wysoką rozdzielczość częstotliwościową, ułatwiającą uchwycenie trudnych do wykrycia sygnałów. Bogaty zestaw interfejsów, w tym USB, LAN (z obsługą protokołu SCPI) oraz HDMI, pozwala na łatwą integrację ze środowiskiem pomiarowym.
|

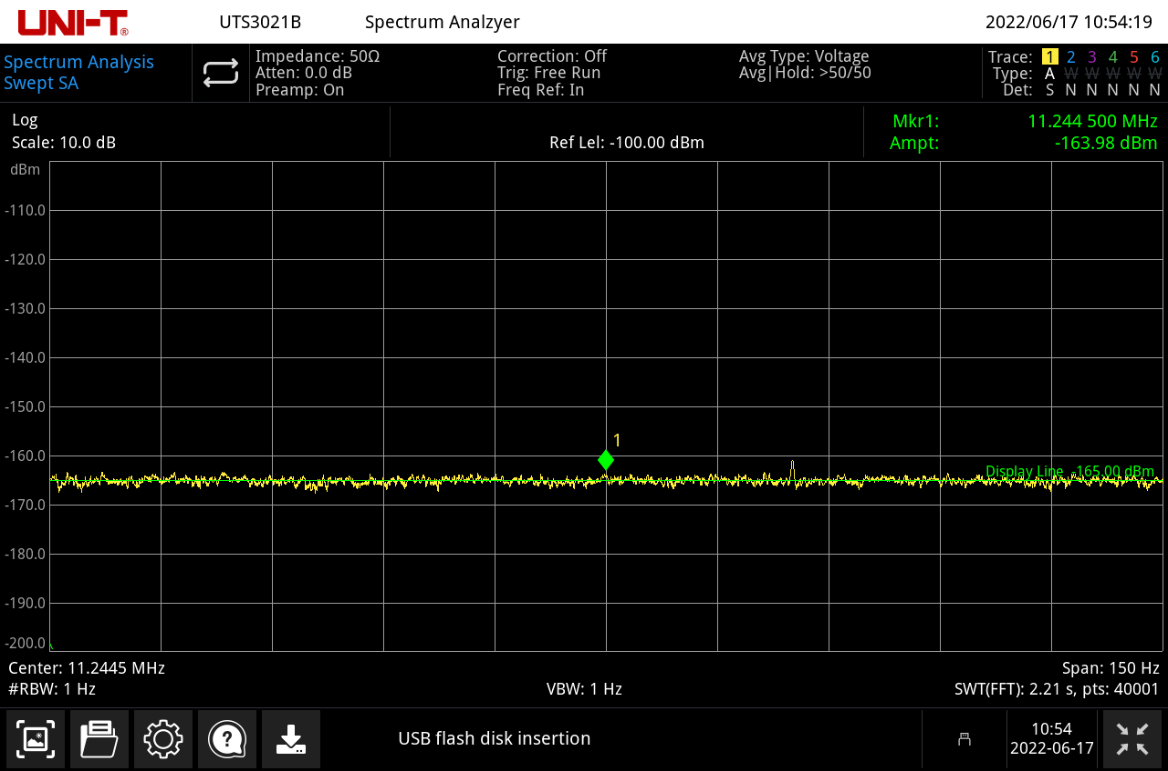

Doskonała czułość Testowanie słabych sygnałów jest łatwo zakłócane przez poziom szumów własnych samego analizatora widma. Seria UTS3000T+ charakteryzuje się średnim poziomem szumów (DANL) wynoszącym zaledwie -161 dBm, a jej doskonała czułość pozwala na efektywne badanie słabych sygnałów. |
|
|

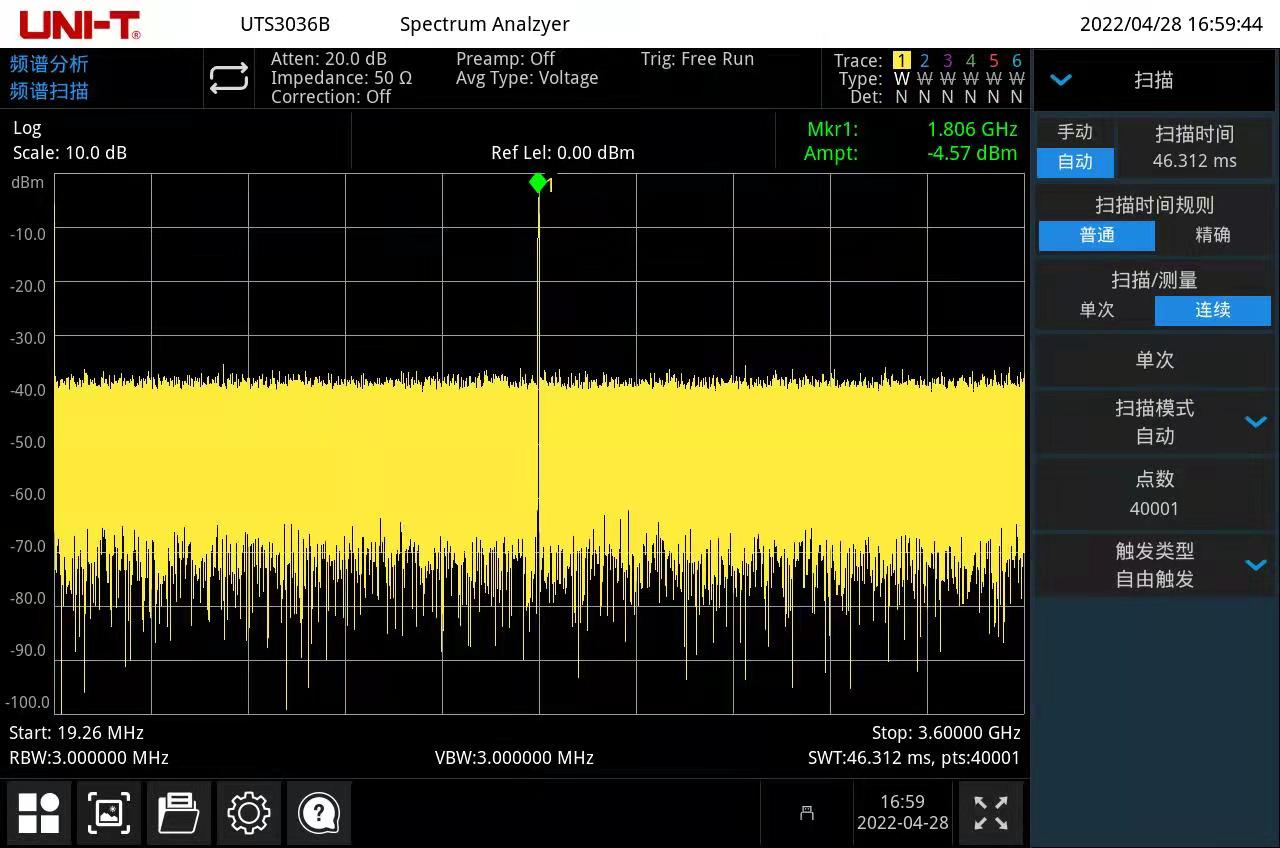

40 001 punktów przemiatania Seria UTS3000T+ oferuje do 40 001 punktów przemiatania, zapewniając wyższą rozdzielczość częstotliwościową, co ułatwia przechwytywanie sygnałów trudnych do wykrycia. |
|

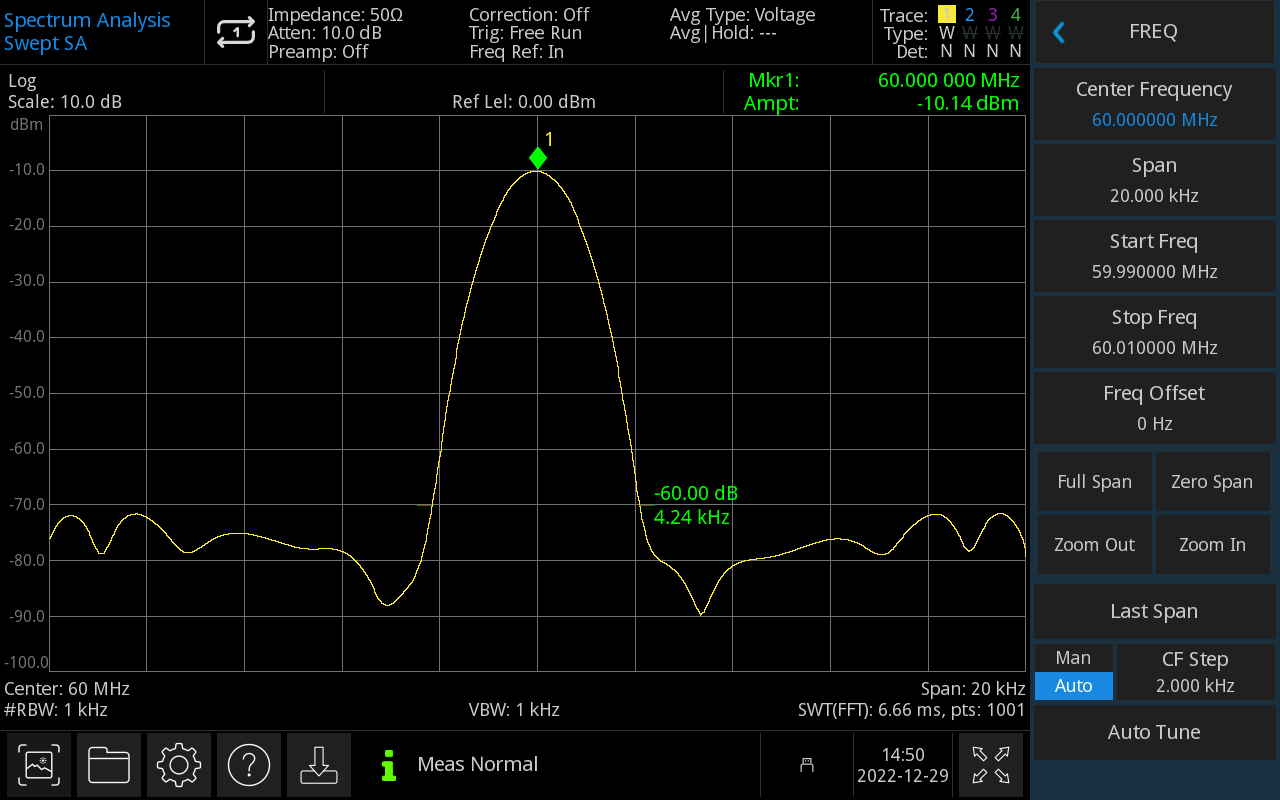

Doskonała selektywność Urządzenie posiada zwiększoną zdolność rozdzielania sąsiadujących sygnałów o nierównych amplitudach. |
|
|

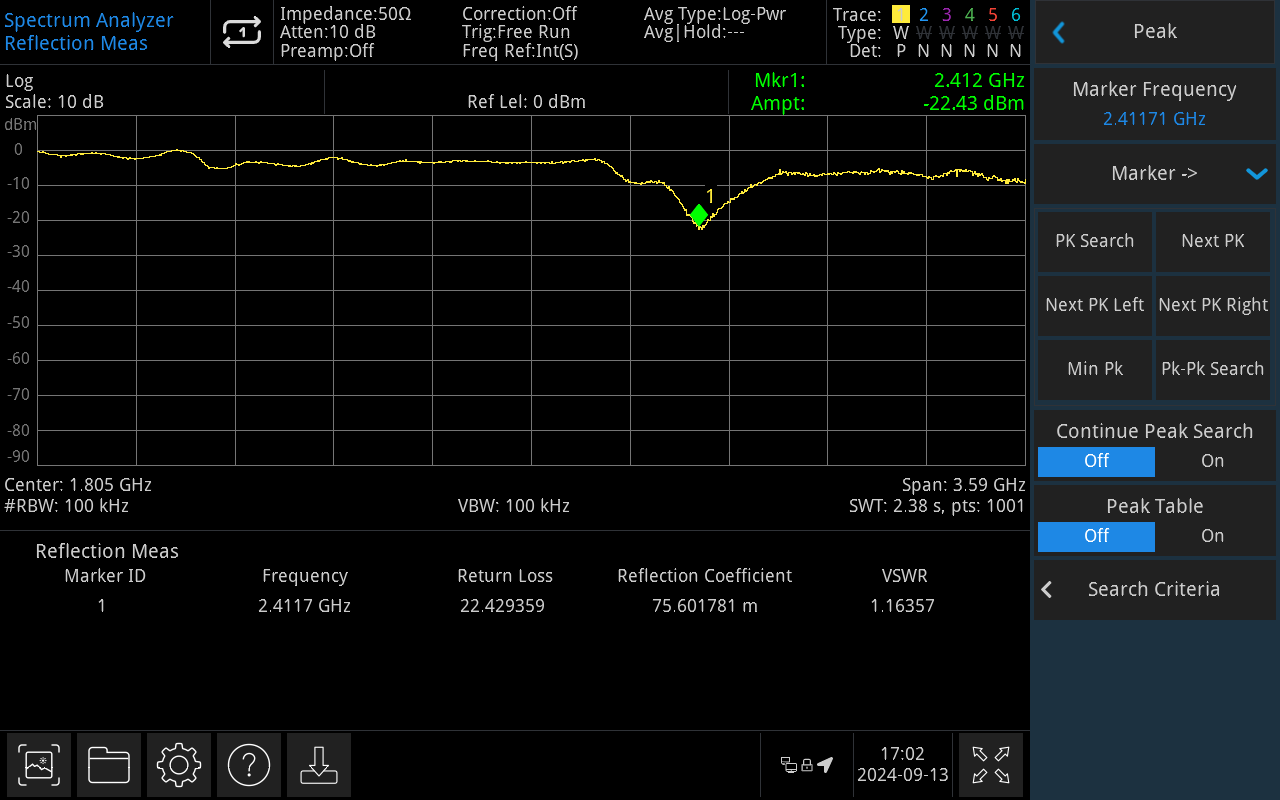

Pomiary odbicia Za pomocą akcesorium UT-RB60 można zmierzyć współczynnik fali stojącej (VSWR) oraz straty odbiciowe (Return Loss) badanego układu (DUT). |
|

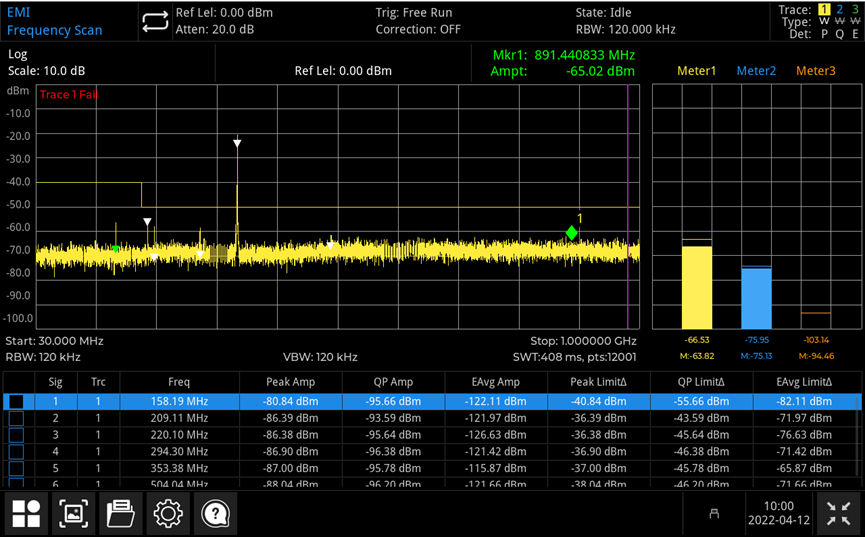

Wstępne testy zgodności EMI Opcjonalne komponenty dla serii UTS3000T+, w połączeniu z sondami bliskiego pola, pomagają z wyprzedzeniem wykrywać i eliminować wady związane z zakłóceniami elektromagnetycznymi (EMI). Pozwala to znacznie skrócić cykl projektowy. |
|
|

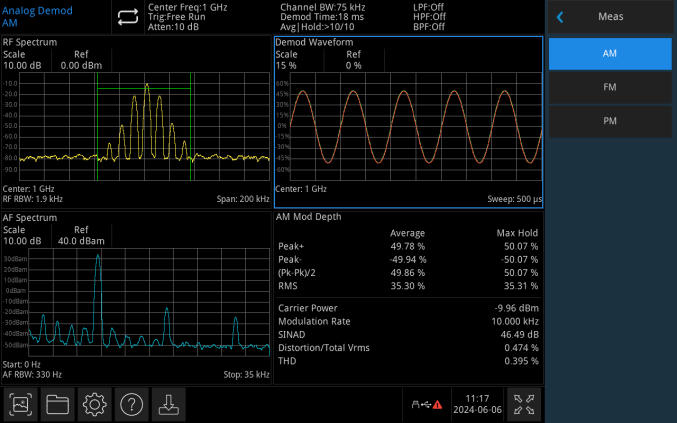

Analiza demodulacji analogowej Zapewnia analizę demodulacji sygnałów analogowych AM, FM oraz PM. |
Kluczowa specyfikacja i parametry
- DANL do -161 dBm, Szum fazowy < -98 dBc/Hz przy offsecie 10 kHz
- Obsługa multi-touch
- Możliwość rozszerzenia o zaawansowane pomiary (AMK)
- Demodulację analogową (AM/FM) oraz analizę EMI
- Pojemnościowy dotyk,
- Rozdzielczość 1280x800
= USB-Host (Typ-A)
= USB-Device (Typ-B)
= LAN (RJ-45, VXI11)
= HDMI 1.4
= wyjście słuchawkowe 3.5 mm
- Spełnia rygorystyczne normy EMI oraz bezpieczeństwa (m.in. EN 61010-1)
| Parametr | Wartość (dla UTS3015T+) |
|---|---|
| Specyfikacja częstotliwości i czasu | |
| Zakres częstotliwości | 9 kHz do 1.5 GHz |
| Rozdzielczość pasma | 1 Hz |
| Wewnętrzna referencja częstotliwości 10 MHz | |
| Częstotliwość referencyjna | 10.000000 MHz |
| Dokładność | ± [(czas od ostatniej regulacji x współczynnik starzenia) + stabilność temperaturowa + dokładność kalibracji] |
| Osiągalna dokładność początkowej kalibracji | < 1 ppm |
| Stabilność temperaturowa | < 1 ppm |
| Współczynnik starzenia | ≤ ±1.0 ppm / rok |
| Dokładność odczytu częstotliwości (start, stop, środek, marker) | |
| Rozdzielczość markera | Span / (Liczba punktów przemiatania - 1) |
| Niepewność częstotliwości markera | ± (Częstotliwość markera x Dokładność referencji częstotliwości + 1% x Span + 10% x RBW + Rozdzielczość markera) |
| Tryb markera | Normal, DeltaΔ, Fixed |
| Funkcja markera | Marker Noise, Band Power, Band Density, N dB, Counter |
| Rozdzielczość licznika | 1 Hz |
| Niepewność licznika częstotliwości | ± [Częstotliwość markera x Dokładność referencji częstotliwości + Rozdzielczość licznika] |
| Zakres przemiatania (Span - tryb FFT i Swept) | |
| Zakres przemiatania | 0 Hz, 100 Hz do 1.5 GHz |
| Dokładność przemiatania |
Swept: ±[0.25% * Span + Span / (Punkty - 1)]
FFT: ±[0.10% * Span + Span / (Punkty - 1)] |
| Czas przemiatania i wyzwalanie | |
| Czas przemiatania |
1 ms do 4 000 s (span ≠ 0)
1 μs do 4 000 s (span = 0) |
| Reguła typu przemiatania | Precision, Normal |
| Tryb przemiatania | Swept (1 kHz do 1 MHz), FFT (1 Hz do 30 kHz) |
| Reguły przemiatania | Single (pojedyncze), Continuous (ciągłe) |
| Typ wyzwalania | Free Run, External, Video |
| Zewnętrzne wejście wyzwalania | TTL, Narastające/Opadające |
| Rozdzielczość pasma (RBW) | |
| Zakres (pasmo -3dB) | 1 Hz do 1 MHz, kroki 1-3-10 |
| Selektywność (-60 dB / -3 dB) | < 4.8: 1 (Nominalnie), dla -60 dB: -3 dB |
| Dokładność pasma (-3dB) | < 5 % (Nominalnie) |
| Pasmo wideo (VBW) | |
| Zakres | 1 Hz do 1 MHz, kroki 1-3-10 |
| Niepewność pasma wideo | < 5 % |
| Specyfikacja dokładności i zakresu amplitudy | |
| Zakres amplitudy | |
| Zakres | 10 MHz do maksymalnej częstotliwości: (DANL) do +30 dBm |
| Poziom odniesienia | -100 dBm do +30 dBm, krok co 1 dB |
| Przedwzmacniacz | 20 dB, Nominalnie, 9 kHz do 1.5 GHz |
| Zakres tłumika wejściowego | 0 do 51 dB, krok co 1 dB |
| Maksymalny bezpieczny poziom wejściowy | |
| Napięcie stałe (DC) | maks. 50 V DC |
| Maksymalna moc ciągła RF | ≤ +33 dBm (przez 3 minuty, tłumienie wejściowe > 20 dB) |
| Zakres wyświetlania | |
| Skala logarytmiczna | 1 dB do 200 dB |
| Skala liniowa | 0 do poziomu odniesienia |
| Jednostki skali | dBm, dBmV, dBμV, V, W |
| Liczba punktów przemiatania (przebiegu) | 10 001 |
| Liczba przebiegów | 4 |
| Detektor | Sample, Peak, Negative, Normal, Average |
| Typ przebiegu | Clear/Write, Average, Max Hold, Min Hold |
| Odpowiedź częstotliwościowa (Pasmo przenoszenia) | |
| 20°C do 30°C, 30% do 70% wilgotności względnej, tłumienie wejściowe 20 dB, w odniesieniu do 50 MHz. | |
| Przedwzmacniacz Wyłączony (9 kHz do 1.5 GHz) | ± 0.6 dB; ± 0.3 dB (Typowo) |
| Przedwzmacniacz Włączony (100 kHz do 1.5 GHz) | ± 1.0 dB; ± 0.8 dB (Typowo) |
| Błąd i dokładność | |
| Niepewność przełączania rozdzielczości pasma (RBW) | W odniesieniu do RBW 10 kHz: logarytmiczna rozdzielczość ± 0.2 dB, liniowa rozdzielczość ± 0.01 (Nominalnie) |
| Niepewność przełączania tłumika wejściowego |
(20 do 30 °C, fc=50 MHz, Przedwzmacniacz Wył., w odn. do tłumienia 20 dB, zakres tłumienia 1 do 51 dB):
± 0.5 dB |
| Absolutna dokładność amplitudy |
(20 do 30 °C, fc=50 MHz, RBW=1 kHz, VBW=1 kHz, detektor Peak, tłumienie wejściowe 20 dB):
± 0.4 dB (sygnał -20 dBm, Przedwzmacniacz Wył.) ± 0.5 dB (sygnał -40 dBm, Przedwzmacniacz Wł.) |
| Całkowita absolutna dokładność amplitudy |
(20 do 30 °C, fc > 100 kHz, sygnał -50 dBm do 0 dBm, RBW=1 kHz, VBW=1 kHz, detektor Peak, tłumienie 20 dB, Przedwzmacniacz Wył., pewność 95%):
± (0.4 dB + Odpowiedź częstotliwościowa) |
| Współczynnik fali stojącej na wejściu (VSWR) | 1 MHz do 1.5 GHz: ≤ 1.8 (Nominalnie) |
Dodatkowa dokumentacja techniczna:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
