Wielofunkcyjny moduł przekaźnikowy 12V

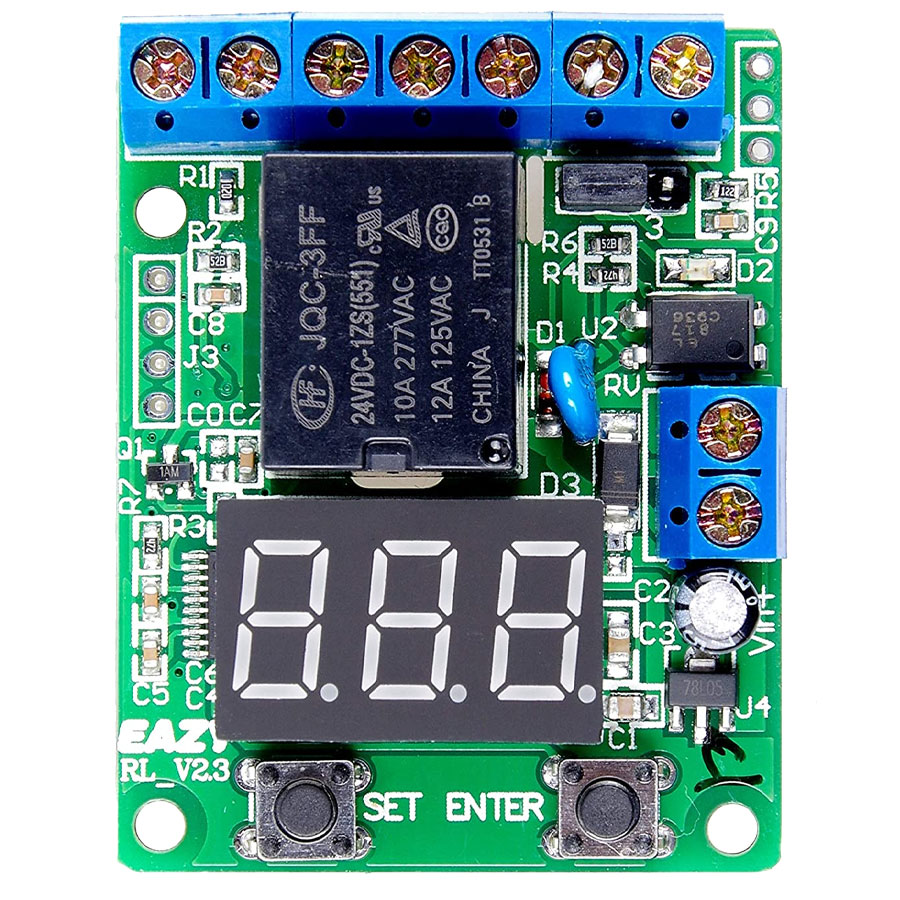

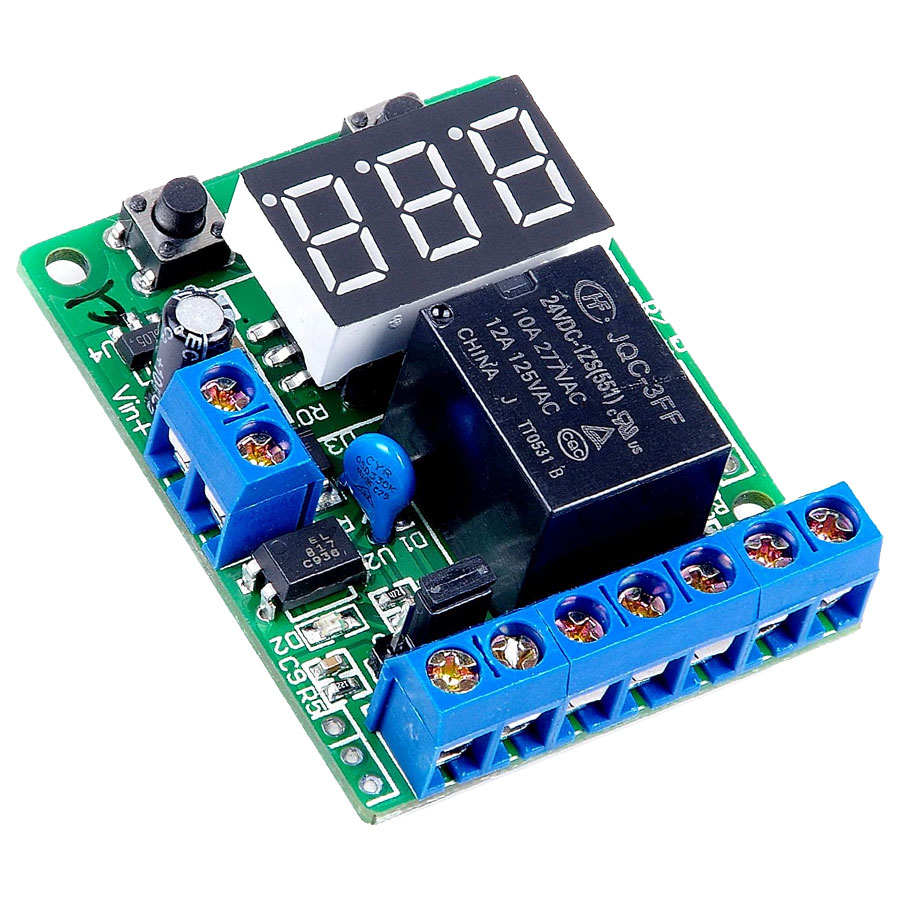

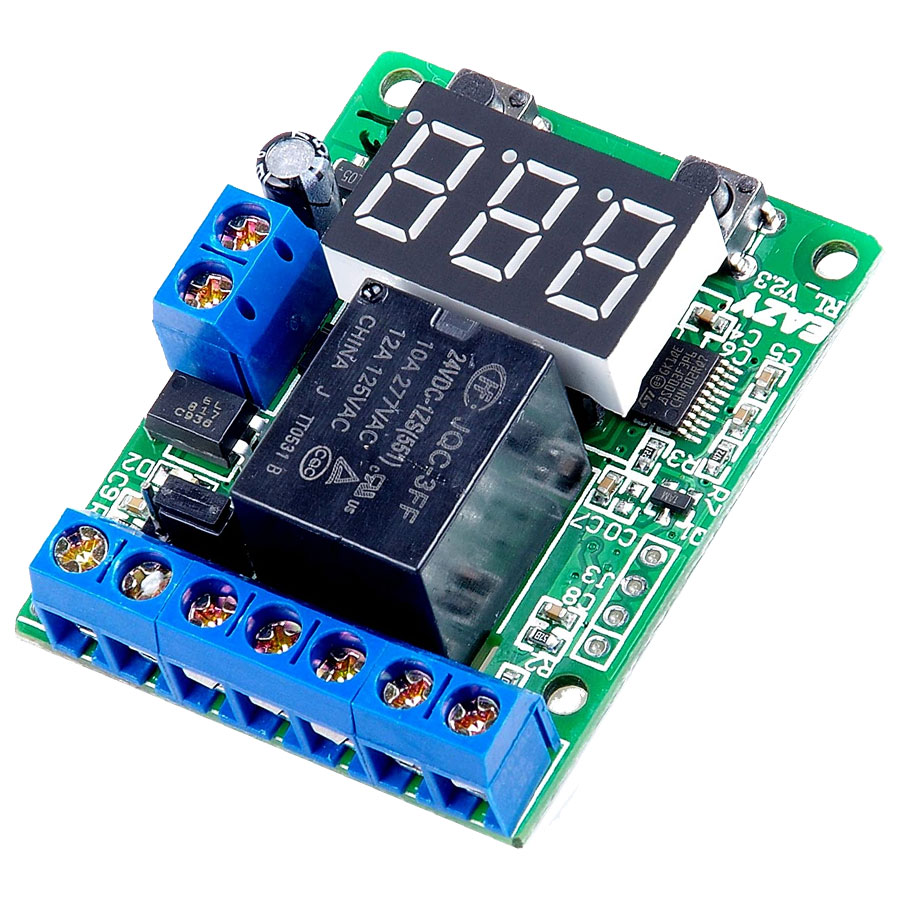

Wielofunkcyjny moduł przekaźnikowy 12V EASY RL V2.3 BTE-097
Easy RL v2.3 to wielofunkcyjny moduł z przekaźnikiem pozwalający realizować funkcję załączania lub wyłączania urządzeń elektrycznych z zaprogramowanym czasem działania lub opóźnienia. Istnieje możliwość pomiaru zewnętrznego napięcia w celu wyzwolenia sterowania programem działania przekaźnika.
Wielofunkcyjny moduł przekaźnikowy 12V EASY RL V2.3 BTE-097Wielofunkcyjny moduł przekaźnikowy 12V EASY RL V2.3 BTE-097Wielofunkcyjny moduł przekaźnikowy 12V EASY RL V2.3 BTE-097
przekaźnik napięciowy / górny i dolny wyłącznik detekcyjny / ochrona przed przepięciem / czas ładowania i rozładowania akumulatora


dane techniczne:
  • EASY RL V2.3 - wielofunkcyjny moduł z przekaźnikiem - programator czasowy - programator liczny cyklów pracy
  • ustawione parametry można zapisać po wyłączeniu zasilania
  • posiada funkcję przywracania domyślnej funkcji
    przytrzymanie klawisza SET + ENTER i jednoczesne włączenie
  • realizowane funkcje - tryby pracy - programy:
    ► P-1: Timer (1-999 S / 1-999 min)
    ► P-2: Timer opóźnienia (1-999 S / 1-999 min)
    ► P-3: przekaźnik kontrola napięcia (sterowanie włączaniem / wyłączaniem obciążenia)
    ► P-4: kontrola napięcia Timer- A (najpierw zwolnij)
    ► P-5: kontrola napięcia Timer - B (najpierw zamknij)
    ► P-6: przekaźnik kontroli zakresu napięcia
    ► P-7: zegar sterujący zakresem napięcia
    ► P-8: wyłącz wyświetlacz
  • zakres czasowy Timer:
    ► 0-999 sekund lub 0-999 minut
  • zakres detekcji - pomiaru - wykrywania napięcia: 5V do 12V
    dla sygnału zewnętrznego
  • woltomierz DC:  0 do 99,9 V.
    błąd wykrywania napięcia: ± 0,1 V.
  • napięcie zasilania 12V
  • parametry przekaźnika JQC-3FF 12VDC-1ZS:
    ► napięcie sterujące cewki: 12V
    ► obciążalność styków
    10A 277Vac
    12A 125Vac
    ► dwa obwody wyjściowe przekaźnika (przekaźnik przełączalny):
    ► ► NC - normal close - obwód normalnie zamknięty
    ► ► NO - normal open - obwód normalnie otwarty
    trwałość mechaniczna - liczba przełączeń do 10milionów
  • wyświetlacz LED w podstawce
    łatwo można dolutować przewody w celu umieszczenia w innym miejscu
  • 2 przyciski sterujące: SET i ENTER
  • złącze zasilania: gniazdo terminal block ARK do przykręcenia przewodów
    ► podłączenie przewodów bez konieczności ich lutowania


Wielofunkcyjny moduł przekaźnikowy 12V EASY RL V2.3 BTE-097Wielofunkcyjny moduł przekaźnikowy 12V EASY RL V2.3 BTE-097Wielofunkcyjny moduł przekaźnikowy 12V EASY RL V2.3 BTE-097
przykładowe zastosowania:
  • Sterownik jest kompatybilny z różnymi trybami pracy, cyfrowymi wyświetlaczami LED, procedurami inteligentnego sterowania, może pełnić  funkcję przekaźnika czasowego, funkcję kontroli napięcia i woltomierza, testowania produktu, majsterkowania itp. produkt został zaprojektowany tak, aby spełniał zasady bezpieczeństwa elektrycznego, z niezawodnością przemysłową, spełnia różnorodne wymagania kontrolne przy najniższych kosztach.

  • Wielofunkcyjny moduł przekaźnikowy: Przekaźnik czasowy Górna dolna granica kontroli Wykrywanie Wyłączenie WŁĄCZONE Zabezpieczenie przed przepięciami Moduł ochrony przed rozładowaniem akumulatora. Tryb timera może ustawić czas zwarcia i zwolnienia styku przekaźnika, implementację pojedynczej pętli czasowej W trybie sterowania napięciem można ustawić górne i dolne limity wartości napięcia

  • Podłączyć do zasilania, cyfrowy w kształcie tuby LED wyświetla kolejno słowa „EAZYt”, system wchodzi w stan wyboru, początkowy wybór trybu jest wyświetlany jako „P-0”, nacisnąć przycisk „SET”, aby wybrać „P-1 ~ P- 8 ", naciśnij„ ENTER ”, aby przejść do odpowiedniego trybu. W trakcie działania dowolnego trybu, naciśnij przycisk„ ENTER ”przez 3 sekundy, system powróci do stanu wyboru trybu. Naciśnij przycisk„ SET ”i„ ENTER ”, aby połączyć zasilanie, sterownik zostanie przywrócony do ustawień fabrycznych.

  • Zasilanie: DC: 12 V ; Prąd roboczy: średni czas czuwania 16mA / 12V, przekaźnik włączony 45mA / 12V, dioda LED wyłączona prąd czuwania 6mA / 12V;
    Nie odwracaj polaryzacji napięcia wejściowego! Użyj tego produktu do sterowania wysokonapięciowymi urządzeniami elektrycznymi, których elektrycy muszą obsługiwać , niebezpieczeństwo wysokiego napięcia!


  • Wielofunkcyjny moduł przekaźnikowy:
    - przekaźnik czasowy
    - wykrywanie napięcia
    - zabezpieczenie przed przepięciami
    - moduł zabezpieczający przed rozładowaniem akumulatora
    - tryb timera może ustawić czas zwarcia i zwolnienia styku przekaźnika
    - implementacja pojedynczej pętli czasowej
    - w trybie sterowania napięciem można ustawić górne i dolne  wartości napięcia
Wielofunkcyjny moduł przekaźnikowy 12V EASY RL V2.3 BTE-097Wielofunkcyjny moduł przekaźnikowy 12V EASY RL V2.3 BTE-097Wielofunkcyjny moduł przekaźnikowy 12V EASY RL V2.3 BTE-097
instrukcja obsługi:
UTG1010A generator funkcyjny sygnałowy arbitralny DDS 10MHz 5901890044271 MIE0316manual - instrukcja w języku ang. kontroler EASY-RL V2.3
1. Podłączyć do zasilania

2. Wyświetlacz LED wyświetla kolejno słowa „EAZY”, system wchodzi w stan wyboru, początkowy wybór trybu jest wyświetlany jako „P-0”, nacisnąć przycisk „SET”, aby wybrać „P-1 ~ P- 8 ", naciśnij„ ENTER ”, aby przejść do odpowiedniego trybu. W trakcie działania dowolnego trybu, przytrzymaj przycisk„ ENTER ”przez 3 sekundy, system powróci do stanu wyboru trybu. Naciśnij przycisk„ SET ”i„ ENTER ”, następnie podłącz źródło zasilania żeby przywrócić ustawienia fabryczne sterownika.
Zasilanie: DC: 12 V ;
Prąd roboczy: przekaźnik wyłączony 16mA / 12V, przekaźnik włączony 45mA / 12V, dioda LED wyłączona  6mA / 12V;
Nie odwracaj polaryzacji napięcia wejściowego!

1. Podłącz do zasilania, Wyświetlacz led wyświetli słowa "E-A-Z-Y", a następnie wprowadź stan wyboru, początkowy wybór trybu jest wyświetlany jako "P-0", następnie naciśnij przycisk "SET", aby wybrać tryby "P-1 ~ P-8", naciśnij "ENTER", aby przejść do odpowiedniego trybu. Podczas pracy dowolnego trybu naciśnij przycisk "ENTER" przez 3 sekundy, a następnie wróć do stanu wyboru trybu.

1. tryb timera (P-1)
Naciśnij przycisk "SET", aby wybrać "P-1", system kontrolera przejdzie w tryb timera.

"P-1"/"P-2": można ustawić 1-999 sekundy/minutę.

Cykliczne uruchomienie:
W trybie timera użytkownik może ustawić czas zamknięcia przekaźnika T1 i czas zwolnienia T2, np. ustawienie T1 na 3 sekundy, T2 na 7 sekund, następnie przekaźnik zostanie zamknięty na trzy sekundy, a następnie zwolnij na 7 sekund, cykliczne uruchomienie.
Użytkownik może również ustawić cykliczne czasy.
Po ustawieniu wartości T1 i T2 ustawienia zostają zapisane. Następnie moduł uruchomi się automatycznie. T1 czas oczekiwania na rozpoczęcie pracy.

Timer:
Jeśli ustawisz T1 z określonym czasem, ustaw T2 (czas zwolnienia) na 0, przekaźnik zatrzyma się po upływie czasu T1, nie działa już, może być używany jako timer, z końcem czasu pracy, normalnie otwartym stykiem zwolnienia przekaźnika. Następnie naciśnij przycisk "ENTER", System ponownie uruchamia timer na czas t1.
W stanie timera można użyć zewnętrznego przełącznika lub interfejsu wejście sygnału impulsowego opartego o kontroler, aby uruchomić timer (wyzwalacz).

Ustawienie timera:
1) Pierwsze uruchomienie: wybierz tryb "P-1" przekaźnik czasowy, Wyświetlacz led wskaże "000";
2) naciśnij przycisk "SET", system najpierw przejdzie do ustawień wartości czasu T1, podczas ustawiania wyświetlacz miga z częstotliwością 1 HZ, naciśnij "ENTER", aby wybrać odpowiednie wartości, a następnie naciśnij przycisk "SET" trzy razy, aby wprowadzić ustawienia wartości czasu T2 i czasy cykliczne, Naciśnij przycisk "SET", aby wyjść z ustawionego stanu, system czeka na naciśnięcie "Enter", aby rozpocząć pracę.
3) w stanie ustawienie czasu, wartości czasu mogą być przełączane w minutach lub sekundach. Naciśnij przycisk "SET", aby wprowadzić ustawiony czas (Wyświetlacz led miga), w tym czasie naciśnij przycisk "SET" przez 3 sekundy. Wyświetlacz led zaświeci, oznacza to, że wartości czasowe sa podane w minutach, jeśli przecinek dziesiętny nie świeci, oznacza to, że wartości czasowe zostały ustawione w sekundach.

Po zakończeniu ustawiania naciśnij przycisk "set", aby wyjść ze stanu ustawień, naciśnij "ENTER", aby rozpocząć pomiar czasu. Jeśli wartości czasowe są ustawione z jednostką minutową, prawy punkt dziesiętny miga z częstotliwością 1 HZ, oznacza to że odliczanie jest uruchomione. Gdy timer jest uruchomiony, NO przekaźnik załączony, NC rozłączony, naciśnij "ENTER", aby zatrzymać czas, naciśnij "ENTER" przez trzy sekundy, aby powrócić do stanu wyboru trybu "P-0".

2. Opóźnienie  czasowe (P-2)
Metoda ustawiania "P-2" jest taka sama jak "P-1", w trybie "P-2", przekaźnik najpierw wykona zwolnienie czasu T1, a następnie zamknie się z czasem t2.

3. załączenie przekaźnika przy przekroczeniu napięcia (regulacja ładowania akumulatora)(P-3)
W stanie wyboru trybu ("P-0") naciśnij przycisk "SET", aby wybrać "P-3", a następnie naciśnij "ENTER", aby przejść do trybu sterowania porównaniem napięcia, sterownik wykryje napięcie z interfejsu "VOL" (rysunek 1) i wyświetla wartości (DC 0-99.9 V), może być również używany jako woltomierz DC, Domyślny początkowy przekaźnik stanu pracy jest zamknięty (normalnie zamknięty styk jest odłączony, normalnie otwarty załączony), naciśnij przycisk "SET", aby ustawić trzy wartości, Wyświetlacz led jest ustawiona na miganie z częstotliwością 1 hz, najpierw należy ustawić górne wartości napięcia granicznego, naciśnij trzy razy przycisk "set". Następnie ustaw dolną wartości granicznego napięcia, naciśnij przycisk "ENTER", aby zwiększyć wartość, dolne napięcie graniczne nie może przekroczyć górnego napięcia granicznego. Naciśnij przycisk "SET", wyświetlacz przestanie migać. Sterownik wykrywa napięcie prądu stałego z zewnętrznego interfejsu wejściowego, gdy wykryte napięcie przekracza górną granicę wstępnie ustawionego napięcia, następuje zwolnienie przekaźnika (normalnie zamknięty załączony, normalnie otwarty odłączony), dopóki napięcie nie spadnie poniżej dolnego napięcia granicznego, przekaźnik ponownie się zamknie (normalnie otwarty załączony, normalnie zamknięty odłączony).

Jeśli wstępnie ustawione górne i dolne wartości graniczne napięcia są ustawione na takie same, jak 5.0 V, gdy kontroler wykryje wartości napięcia przy 5.0 wahaniach może spowodować częsty kontakt przekaźnika
Zalecamy ustawienie napięcia, aby utrzymać różnicę między górną i dolną granicą.
Fabrycznie przekaźnik ustawiany jest na styk NZ dla napięcia przekraczającego górną granicę, przekaźnik zwolniony. Moduł umożliwia odwrócenie domyślnego ustawienia załączenia styków. W tym celu należy:

1) w trybie "P-3" naciśnij przycisk "SET" przez trzy sekundy, a następnie zwolnij przycisk, styk stanu przekaźnika zostanie zanegowany.


4. kontrola napięcia tryb timera (P-4/P-5)
Tryb "P-4" lub "P-5" składa się z "P-1" i "P-3" lub "P-2" i "P-3".

Po przełączeniu systemu na "P-4" z "P-1" lub "P-2", przejdzie on w tryb timera z kontrolą napięcia, sterownik wykryje napięcie z interfejsu "VOL", gdy wykryje napięcie przekroczy górną granicę wstępnie ustawionego napięcia, uruchomi się zegar, dopóki napięcie nie spadnie poniżej dolnego limitu wstępnie ustawionego napięcia, timer zatrzyma się.

Jeśli najpierw ustawisz czas w trybie "P-1", następnie przejdź do trybu "P-4", przekaźnik zamknie się najpierw timerem, a następnie zwolni, jeśli najpierw ustawisz czas w trybie "P-2", przejdź do trybu "P-4", przekaźnik zwolni z timerem, a następnie zamknie.

Różnica między "P-4" i "P-5" jest stanem początkowym przekaźnika, przekaźnik trybu "P-4" jest najpierw zamknięty, a w P-5 na odwrót.

Naciśnij przycisk "SET" na 3 sekundy, timer uruchomi się w przypadku, gdy napięcie spadnie poniżej dolnej granicy.

5. przekaźnik sterujący zakresem napięcia (P-6)
Jeśli kontroler wykryje napięcie przekracza górną granicę wstępnie ustawionego napięcia lub napięcie spadnie poniżej dolnego limitu wstępnie ustawionego napięcia, przekaźnik zamknie się, w przeciwnym razie zwolni. Naciśnij przycisk "SET" na 3 sekundy, przekaźnik przełączy działanie w przeciwnym kierunku.

6. zakres napięcia zegar sterujący (P-7)
Jeśli kontroler wykryje napięcie które przekracza górną granicę wstępnie ustawionego napięcia lub napięcie spadnie poniżej dolnego limitu wstępnie ustawionego napięcia, timer rozpocznie odliczanie od zwolnienia przekaźnika, w przeciwnym razie zwolnienie przekaźnika i timer zatrzymane. Naciśnij przycisk "SET" na 3 sekundy, timer rozpocznie się od zamknięcia przekaźnika.

7. ustaw wyświetlacz wygaszony (P-8)
Wyświetlacz pokazuje "d-0" oznacza, że utrzymuj jasność, możesz nacisnąć przycisk "SET" set 0-9 minut, aby wyświetlacz został wygaszony.
