Wskaźnik pojemności akumulatora z woltomierzem kolorowy wyświetlacz

Cyfrowy wskaźnik pojemności akumulatora i woltomierz to urządzenie pomiarowe przeznaczone do ciągłego monitorowania parametrów zasilania w pojazdach, instalacjach solarnych oraz systemach awaryjnych. Urządzenie znajduje zastosowanie w diagnostyce wielokomorowych zasobników energii, będąc kompatybilnym z akumulatorami kwasowo-ołowiowymi, ogniwami litowymi (Li-Ion) oraz litowo-żelazowo-fosforanowymi (LiFePO4). Parametry tego modelu obejmują zakres obsługiwanego napięcia wejściowego prądu stałego od 8 V do 100 V, połączony z klasą dokładności pomiaru na poziomie ±1%. Konstrukcja charakteryzuje się niskim zapotrzebowaniem na energię, pobierając <15 mA prądu roboczego, co minimalizuje ryzyko rozładowania diagnozowanego pakietu ogniw.

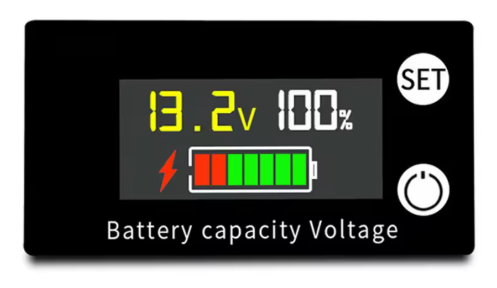

Aparatura została zamknięta w trwałej obudowie z tworzywa sztucznego ABS, zaprojektowanej z myślą o montażu panelowym. Na przednim panelu urządzenia wyeksponowano wyświetlacz LCD, który w prezentowanym wariancie posiada kolorową matrycę (Color Screen), ułatwiającą separację odczytywanych danych. Matryca symultanicznie prezentuje rzeczywistą wartość napięcia (V) oraz graficzny i procentowy stan naładowania baterii. Z prawej strony ekranu umieszczono dwa przyciski (SET oraz przycisk wyboru/zasilania), pozwalające na manualną konfigurację profilu i dopasowanie urządzenia do specyfiki mierzonego akumulatora. Układ chroniony jest przed pomyłkami instalacyjnymi dzięki wbudowanemu zabezpieczeniu przed odwrotną polaryzacją, a komponenty umożliwiają stabilną pracę w zakresie temperatur od -10°C do +70°C.

Kluczowa specyfikacja

• - Wskaźnik pojemności baterii z woltomierzem DC
• - Zakres napięcia wejściowego DC 8 V - 100 V
• - Pobór prądu <15 mA
• - Dokładność ±1% (± 1 cyfra)
• - Częstotliwość odświeżania ok. 2 Hz
• - Symultaniczny pomiar napięcia i % baterii
• - Wsparcie dla ogniw ołowiowo-kwasowych, litowych i LiFePO4
• - Ochrona przed odwrotnym podłączeniem
• - Wymiary: 61 mm x 33 mm x 15 mm
• - Otwór montażowy: 58 mm x 28 mm
• - Ekran LCD z kolorowym wyświetlaczem (Color Screen)
• - Obudowa wykonana z tworzywa sztucznego ABS
• - Warunki środowiskowe pracy:
•      - Temperatura od -10°C do +70°C
•      - Wilgotność od 10% do 80%
•      - Ciśnienie atmosferyczne 80-106 kPa
• - Przyciski sterujące SET oraz przycisk przewijania/zasilania
