Zabezpieczenie cewki głośnika przed składową stałą
* ZESTAW DO SAMODZIELNEGO MONTAŻU *
układ zabezpieczenia cewki głośnika przed składową stałą V DC kit DIY BTE-529

Zestaw do samodzielnego montażu pozwalający zabezpieczyć głośniki przed pojawieniem się składowej stałej. Układ zabezpieczający zapobiega (wyłącza) przekaźnik w momencie gdy wykryje na wejściu składową stałą. Napięcie stałe doprowadzone do cewki głośnika spowoduje się jej stałego wychylenie proporcjonalne go wartości napięcia. Taka sytuacja jest bardzo niekorzystna dla głośników i kolumn, ponieważ może doprowadzić do stałego uszkodzenia. Odtwarzane później dźwięki będą lub mogą już zniekształcone.

układ zabezpieczenia cewki głośnika przed składową stałą V DC kit DIY BTE-529układ zabezpieczenia cewki głośnika przed składową stałą V DC kit DIY BTE-529układ zabezpieczenia cewki głośnika przed składową stałą V DC kit DIY BTE-529

dane techniczne:
  • zestaw do samodzielnego montażu tyu KIT/DIY
  • układ zabezpieczający cewki głośników przed pojawieniem się składową stałą
    integrated filter protection board
  • płytka PCB dwustronna z metalizacją otworów
  • złącze wejściowe i wyjściowe terminal block ARK do przykręcenia przewodów
  • 2 x przekaźniki (wersja stereo dla kanału lewego i prawego)
  • przekaźnik obciążenie:
    10A 240VAC 15A 120VAC
    12A 120VAC 10A 28VDC
  • wbudowany obwód stabilizatora napięcia 12V 7812
  • napięcie zasilania: 12-16V AC
  • wykrywanie składowej stałej od 1,2Vdc (czas zadziałania ok. 3-5 sekund)
  • wymiary płytki drukowanej 65mm x 40mm


ocena stopnia trudności:
  • płytka PCB dwustronna z metalizacją otworów
  • solder-maska -TAK
  • opis montażowy na płytce drukowanej - TAK
  • schemat ideowy - NIE
  • schemat montażowy - TAK
  • typ montażu: przewlekany THT
  • elementy montowane powierzchniowo SMD: nie
  • elementy wymagające zachowania polaryzacji: TAK
  • urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa odrazu)

Zapraszamy do przeczytania artykułu z instrukcją montażu: http://gotronik.com/2017/07/25/modul-opoznionego-zalaczania-glosnikow/

układ zabezpieczenia cewki głośnika przed składową stałą V DC kit DIY BTE-529układ zabezpieczenia cewki głośnika przed składową stałą V DC kit DIY BTE-529układ zabezpieczenia cewki głośnika przed składową stałą V DC kit DIY BTE-529

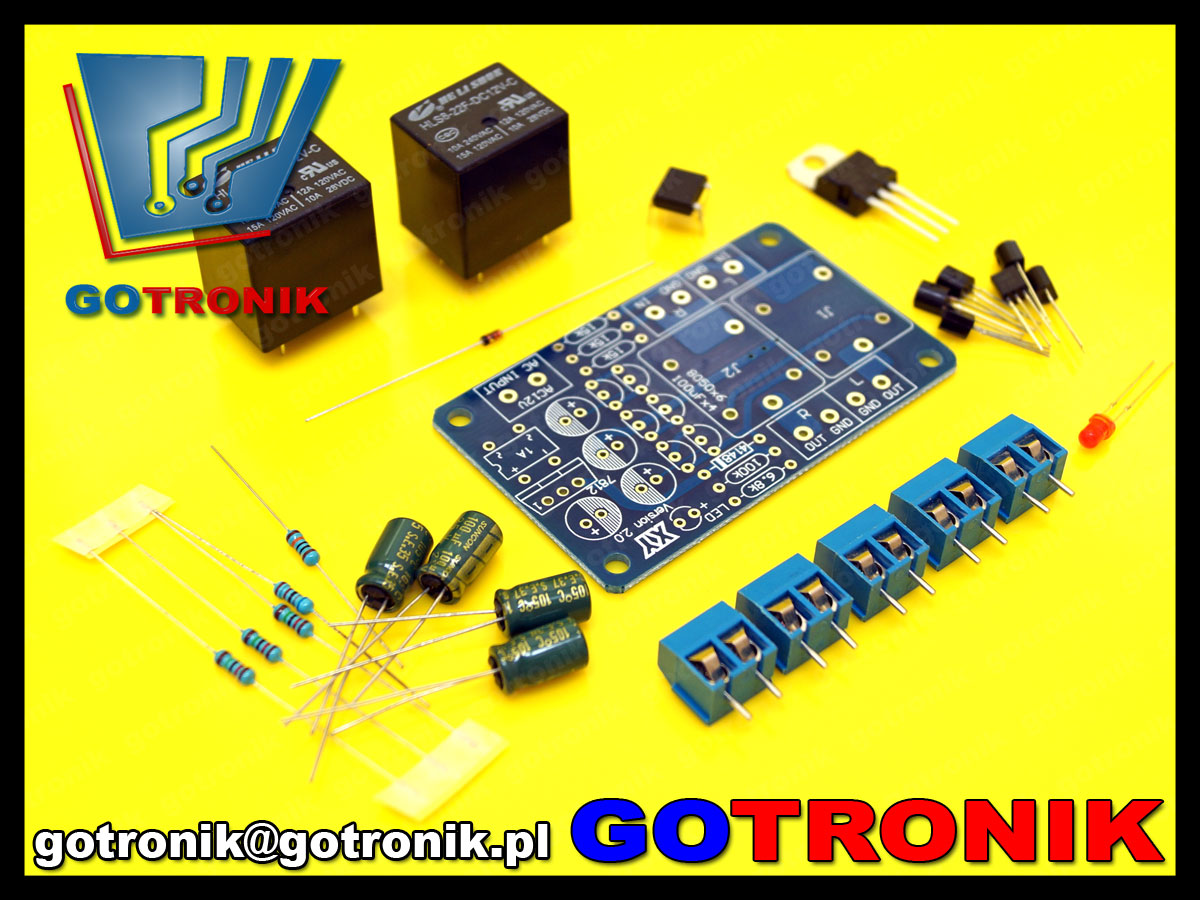

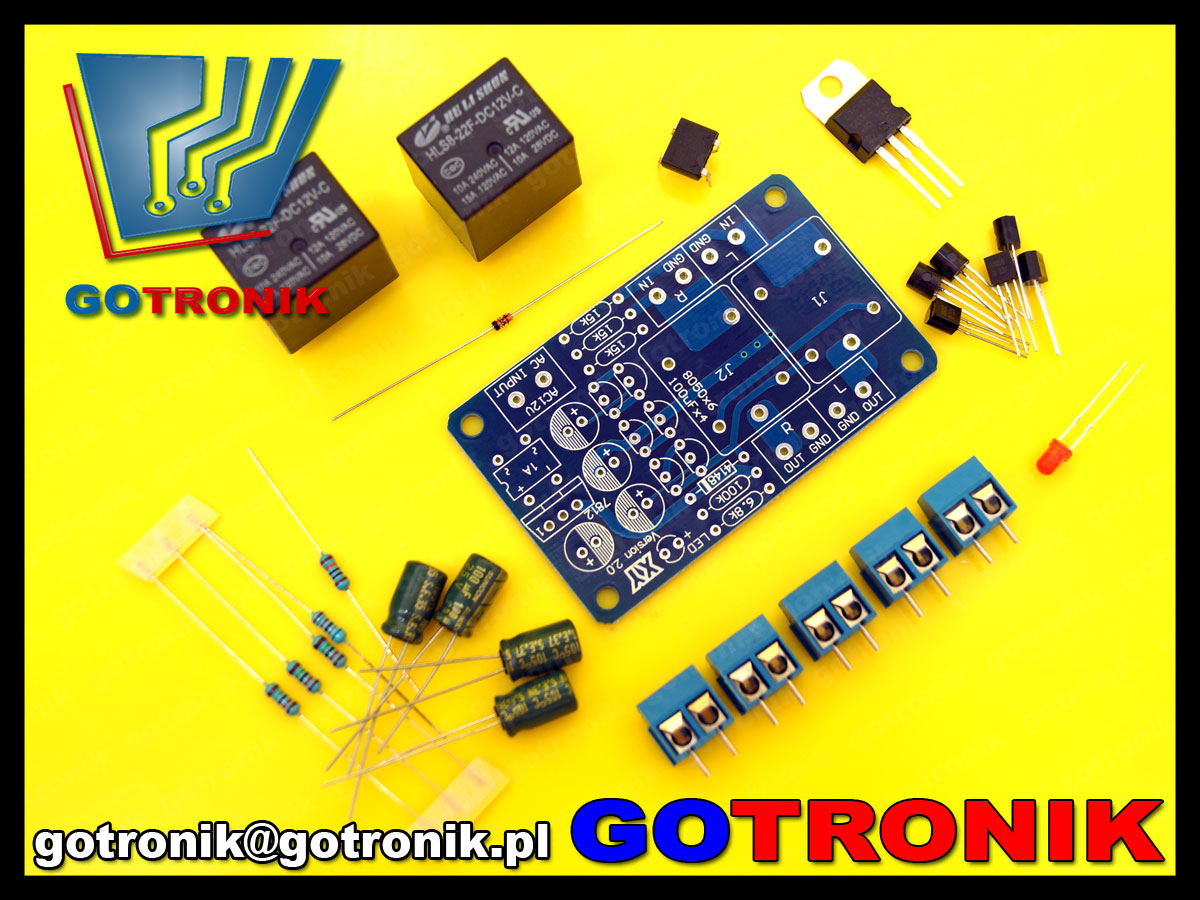

w skład zestawu wchodzi:
  • płytka drukowana PCB
  • wszystkie potrzebne elementy do budowy urządzenia
Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość zestawu.

zdjęcia:

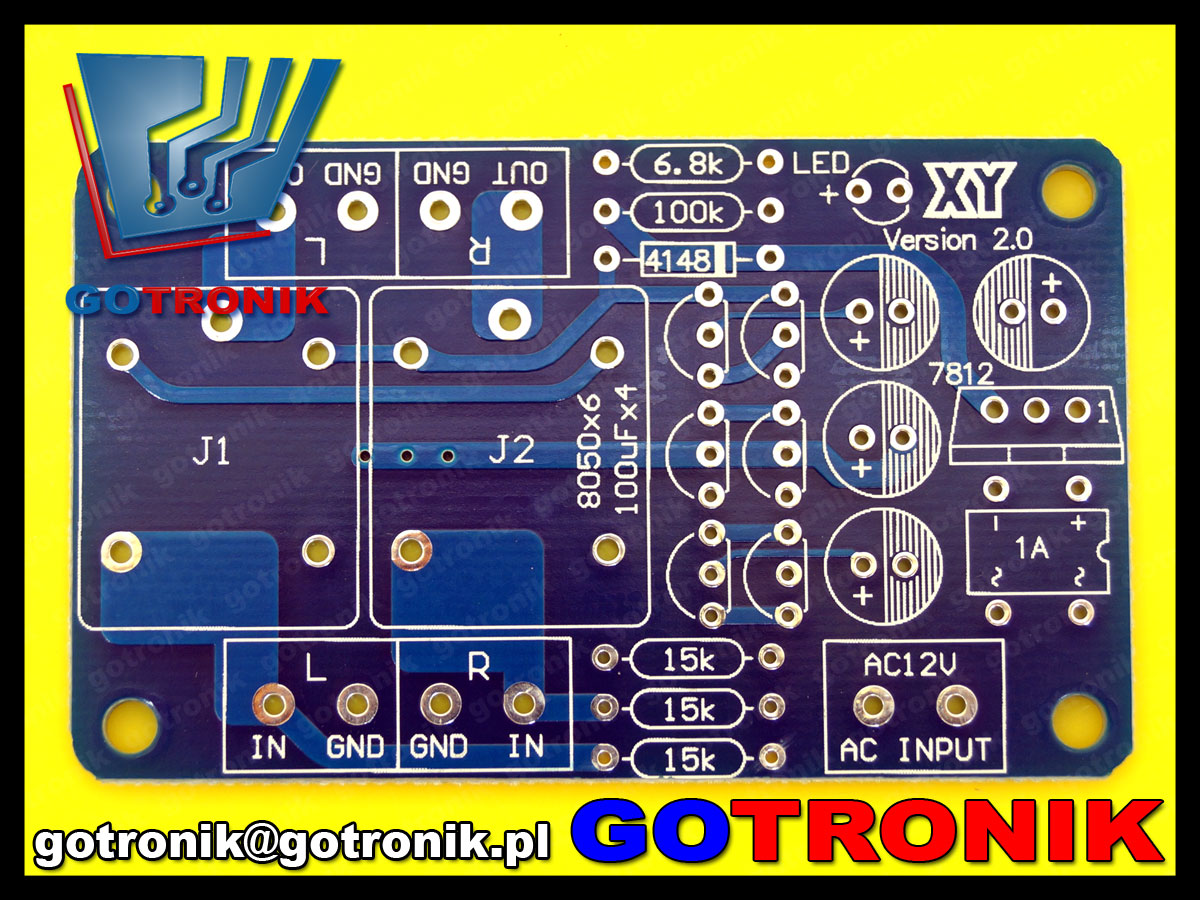

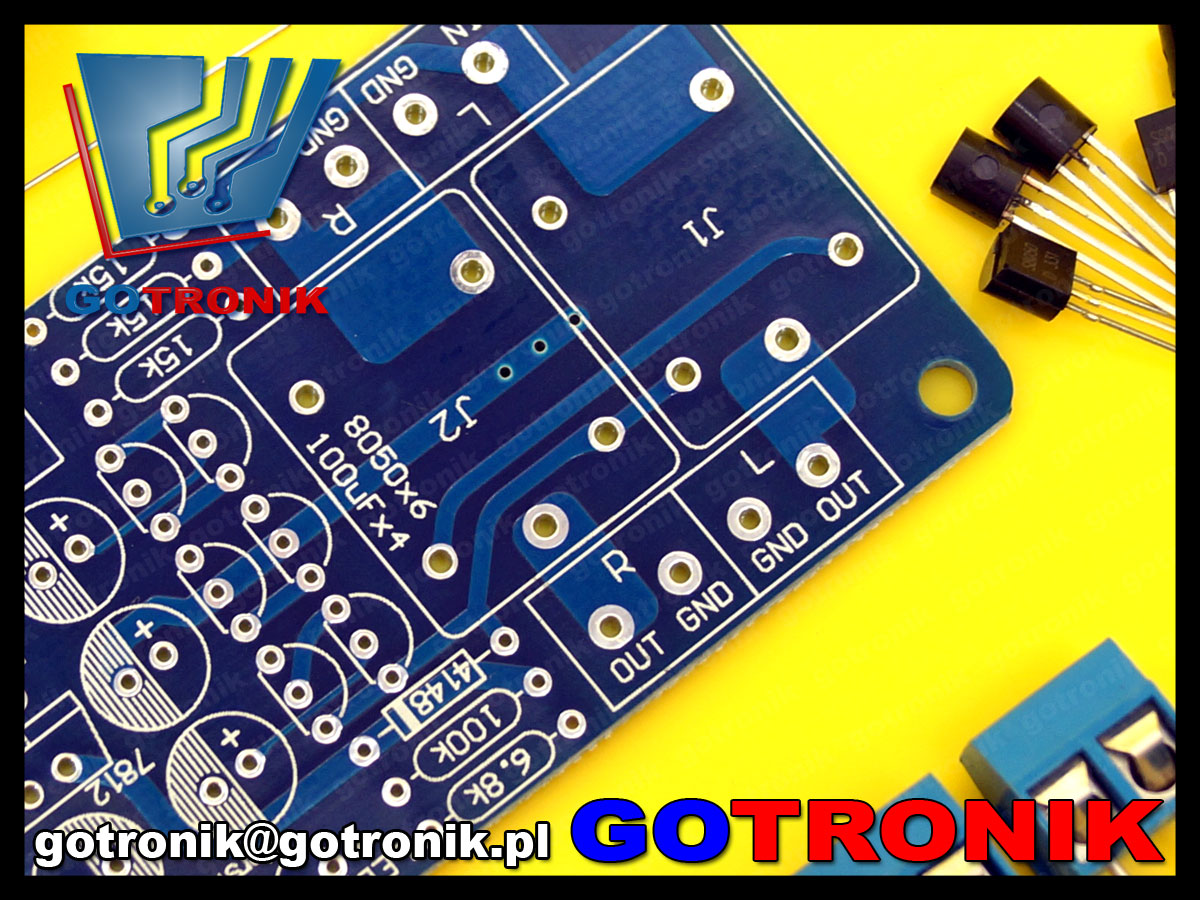

układ zabezpieczenia cewki głośnika przed składową stałą V DC kit DIY BTE-529
układ zabezpieczenia cewki głośnika przed składową stałą V DC kit DIY BTE-529
układ zabezpieczenia cewki głośnika przed składową stałą V DC kit DIY BTE-529
układ zabezpieczenia cewki głośnika przed składową stałą V DC kit DIY BTE-529
układ zabezpieczenia cewki głośnika przed składową stałą V DC kit DIY BTE-529
układ zabezpieczenia cewki głośnika przed składową stałą V DC kit DIY BTE-529
