Zegar elektroniczny LED z termometremZegar elektroniczny LED z termometremZegar elektroniczny LED z termometremZegar elektroniczny LED z termometrem
Zegar elektroniczny LED z termometrem
Zegar elektroniczny LED z termometrem
Zegar elektroniczny LED z termometrem
Zegar elektroniczny LED z termometrem

Zegar elektroniczny LED z termometrem

Średnia ocena (4.67/5):
Średnia ocena 4.67/5
(głosów 3)

Czas wysyłki: 24 godziny

Koszt wysyłki: od 12,99 zł

Numer katalogowy: BTE-135

Stan magazynowy:

Stan produktu: Nowy

Cena: 58,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (3)
Zegar elektroniczny LED z termometrem
* ZESTAW DO SAMODZIELNEGO MONTAŻU *
zegar LED z termometrem w przeźroczystej obudowie bte-135

Zestaw do samodzielnego montażu umożliwiający zbudowanie zegara elektronicznego LED z funkcją termometru. Układ wymaga zasilania 5 Vdc (prąd stały) - idealny do zasilania z portu USB (przewód w zestawie). Po zmontowaniu układu elektronicznego płytkę umieszczamy w przeźroczystej obudowie (ciekawy i atrakcyjny wygląd).

parametry:
  • zegar elektroniczny LED
  • zegar oparty na procesorze STC15F204EA
  • wyświetlacze siedmiosegmentowe LED rozmiar 0,8 cala
  • niebieskie cyfry
  • wyświetlacz 4 cyfry --> godzina : minuty
  • zegar czasu rzeczywistego RTC DS1302
  • bateria CR1220 3 V podtrzymująca DS1302 po zaniku zasilania
  • wymiary płytki drukowanej:
  • możliwość ustawienia alarmu
  • buzzer
  • aktrakcyjna przeźroczysta obudowa akrylowa (plexi)
  • zasilanie 5V DC


ocena stopnia trudności:
  • płytka dwustronna z metalizacją otworów
  • solder-maska -TAK
  • opis montażowy na płytce drukowanej - TAK
  • schemat ideowy - NIE
  • schemat montażowy - TAK
  • typ montażu: przewlekany THT
  • elementy montowane powierzchniowo SMD: nie
  • elementy wymagające zachowania polaryzacji: TAK
  • urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa odrazu)

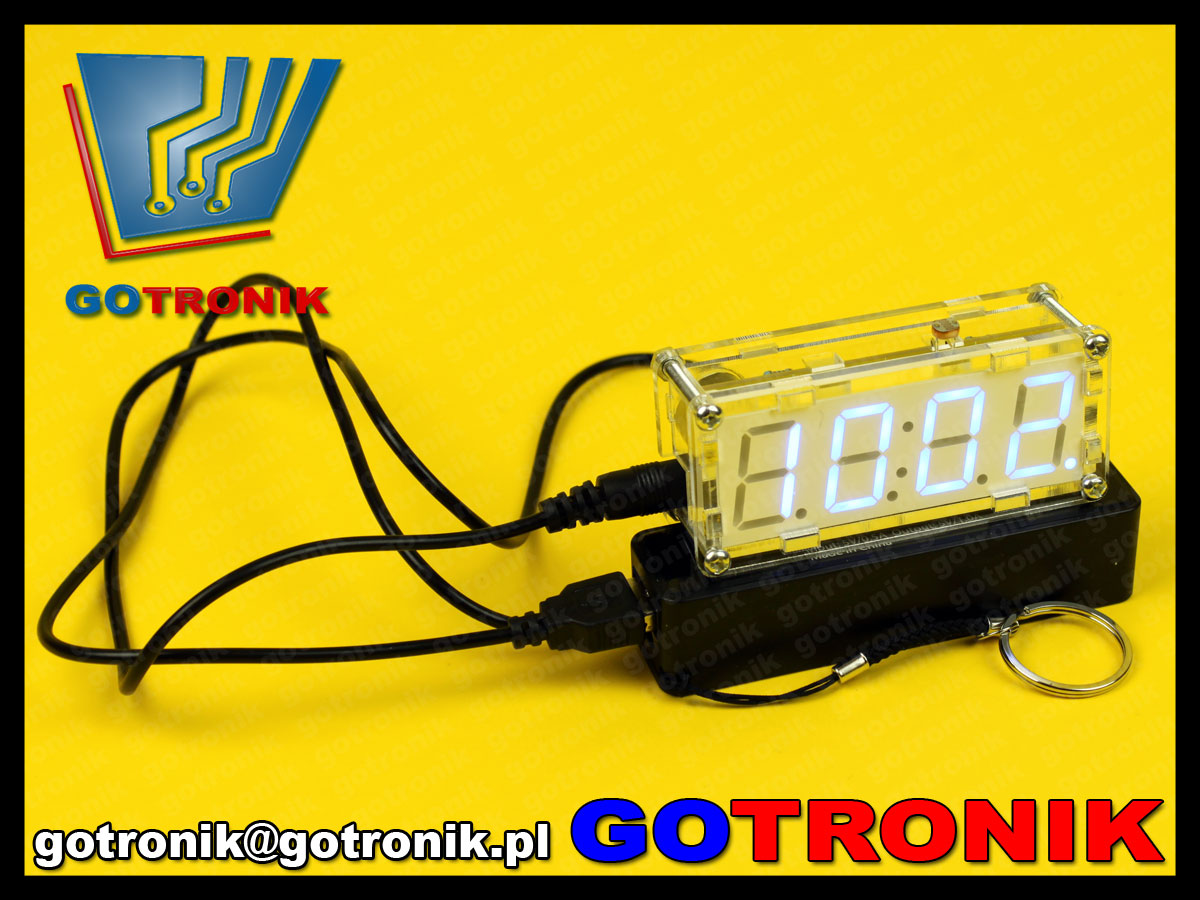

zdjęcia urządzenia po zmontowaniu:
zegar LED z termometrem w przeźroczystej obudowie bte-135
zegar LED z termometrem w przeźroczystej obudowie bte-135
  zegar LED z termometrem w przeźroczystej obudowie bte-135  zegar LED z termometrem w przeźroczystej obudowie bte-135
alt
zegar LED z termometrem w przeźroczystej obudowie bte-135  zegar LED z termometrem w przeźroczystej obudowie bte-135  zegar LED z termometrem w przeźroczystej obudowie bte-135

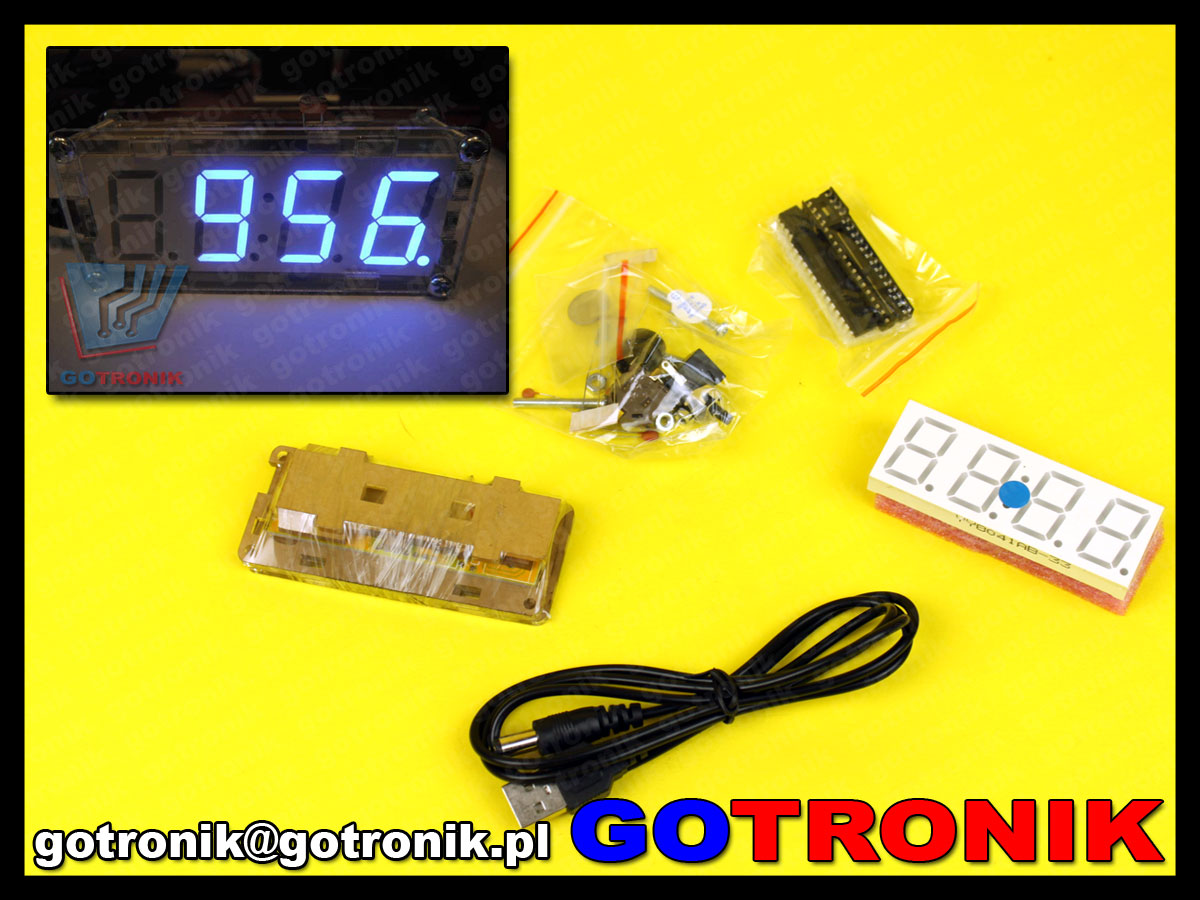

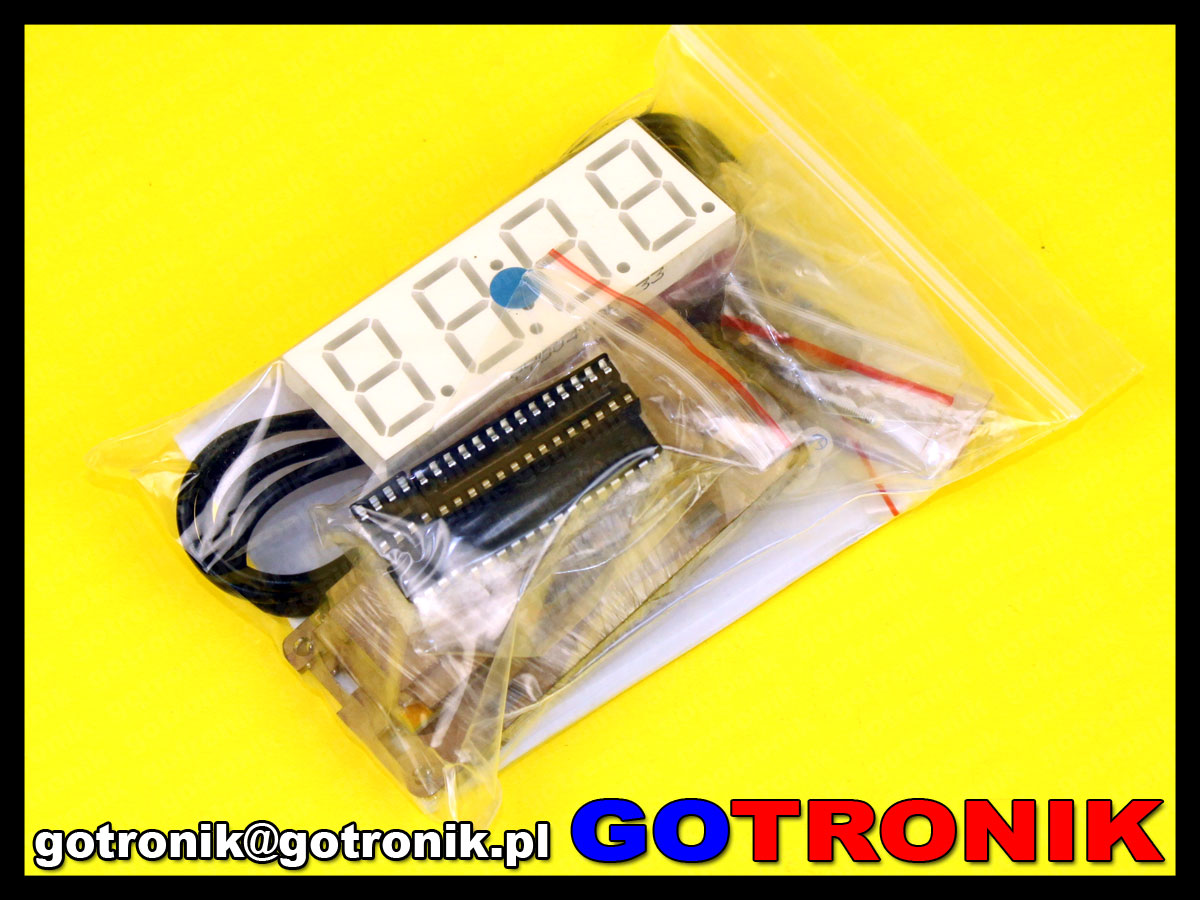

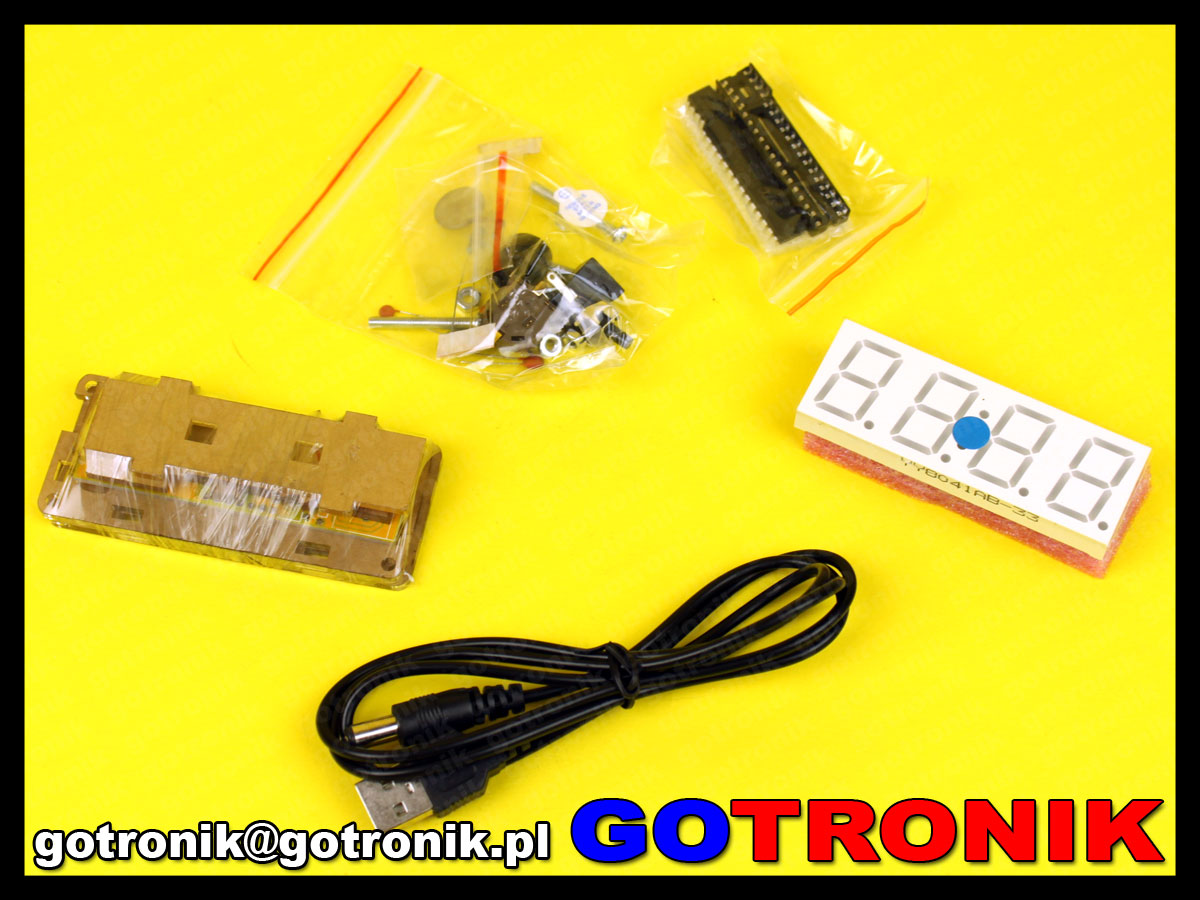

w skład zestawu wchodzi:
  • płytka drukowana PCB
  • wszystkie potrzebne elementy do budowy urządzenia

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość zestawu.



zdjęcia:

zegar LED z termometrem w przeźroczystej obudowie bte-135  zegar LED z termometrem w przeźroczystej obudowie bte-135
electronic clock BLUE LED microcontroller SCM LED digital Modue Alarm clock time Temperature diy kit
zegar LED z termometrem w przeźroczystej obudowie bte-135

zegar LED z termometrem w przeźroczystej obudowie bte-135

Ocena produktu: Ocena produktu 5/5 Data napisania recenzji:

Naprawdę fajny zestaw. Dość łatwy w montażu i ogólnie ładnie się prezentuje. Dla wszystkich przyszłych monterów poniżej instrukcja z chińskiego na polski. (głownie funkcje i ustawianie urządzenia) WAŻNA WSKAZÓWKA! NAJPIERW ZAINSTALUJ WSZYSTKIE KOMPONENTY. PO UPEWNIENIU SIĘ, ŻE NIE MA BŁĘDU, ZAINSTALUJ WY SWIETLACZ LCD 1. Najpierw zainstaluj krótkie komponenty, a następnie wysokie. Po instalacji sprawdź ponownie, czy komponenty zostały zainstalowane nieprawidłowo i czy lutowanie jest dobre, szczególnie zwróć uwagę na kierunek układu scalonego, aby nie był odwracany. instrukcje 2. Elementy bez biegunów dodatnich i ujemnych: rezystory, fotorezystory, termistory, kondensatory ceramiczne 22p, 104 (0,1uF), oscylator kwarcowy. Uchwyt baterii powinien być zainstalowany zgodnie z kierunkiem na powyższym rysunku. Najpierw zainstaluj uchwyt IC, a następnie włóż IC do uchwytu IC. Podczas instalacji kierunek wycięcia jest wyrównany ze znakiem nacięcia na płytce drukowanej . 3. Zainstaluj cyfrowy tubus. Trzecią lampę cyfrową należy zamontować odwrotnie. 4. Na koniec podłącz układ scalony, zainstaluj baterię litową, włącz 5 V, możesz użyć ładowarki do telefonu komórkowego do zasilania. 5. Reset: Wciśnij i przytrzymaj oba przyciski przez 5 sekund w tym samym czasie, następnie wyświetli się 7:59, a po 5 sekundach wyświetli się 8:00, brzęczyk zabrzmi przez chwilę, resetowanie się powiodło. 6. Ustaw godzinę, budzik, raport godzinowy a. Ustaw „godzinę”: Naciśnij przycisk funkcyjny (lampka godzinowa nixie miga, druga miga), naciśnij klawisz plus, aby zmienić „godzinę”; b. Ustaw „minutę”: naciśnij ponownie przycisk funkcyjny (lampka subcyfrowa miga, drugi punkt miga), naciśnij przycisk plus, aby zmienić „minutę” (automatycznie rozpocznie się od 0 sekund); c. Ustaw „godzinę” alarmu: naciśnij ponownie przycisk funkcyjny (godzina miga, druga nie miga), naciśnij przycisk plus, aby zmienić „godzinę” alarmu; d. Ustaw „minutę” alarmu: naciśnij ponownie przycisk funkcyjny (cyfrowy w kształcie tuby miga, sekunda nie miga), naciśnij przycisk plus, aby zmienić „minutę” alarmu; e. Ustaw, czy budzik jest włączony, czy nie: naciśnij ponownie przycisk funkcyjny (wszystkie cyfry nie są wyświetlane), naciśnij przycisk plus, „kropka 4” jest włączona (alarm włączony), „kropka 4” jest wyłączona (alarm wyłączony ); f. Ustaw czas „raportu godzinowego”: naciśnij ponownie przycisk funkcyjny (cyfrowy w kształcie lampy miga), naciśnij przycisk plus, aby zmienić godzinę rozpoczęcia alarmu (na przykład, jeśli jest ustawiony na 9, raport godzinowy zaczyna się o 9 rano); ponownie naciśnij przycisk funkcji (miga na lampie cyfrowej), naciśnij przycisk plus, aby zmienić godzinę zakończenia alarmu (na przykład, jeśli jest ustawiony na 23, pojawi się raport godzinowy od 9:00 do 23:00 i nie ma godzinowego raportu podczas nocnego odpoczynku, co nie wpływa na sen); g. Ustaw, czy raport godzinowy jest włączony: naciśnij ponownie przycisk funkcyjny (wszystkie cyfry nie są wyświetlane), naciśnij przycisk plus, „punkt 3” jest włączony (godzina jest włączona), „punkt 3” jest wyłączony. ( godzina jest wyłączona.) h. Naciśnij klawisz funkcyjny, aby wyjść i ustawienie jest zakończone. 7. Korekta temperatury, data ustawienia, tydzień Naciśnij przycisk plus jeden raz, aby wyświetlić temperaturę; naciśnij klawisz funkcyjny, aby wykonać korektę temperatury, a następnie naciśnij klawisz plus, aby potwierdzić skorygowaną temperaturę; w tym samym czasie wprowadź ustawienie daty, naciśnij klawisz funkcyjny (miga miesiąc), naciśnij klawisz plus, aby ustawić miesiąc; naciśnij klawisz funkcyjny (miga dzień), naciśnij klawisz plus, aby ustawić dzień; naciśnij klawisz funkcyjny, aby potwierdzić. Naciśnij ponownie klawisz plus (wyświetl tydzień), naciśnij klawisz funkcyjny (tydzień miga), naciśnij klawisz plus, aby ustawić tydzień i naciśnij klawisz funkcyjny, aby potwierdzić. Naciśnij ponownie klawisz plus, aby wyjść. 8. Funkcja automatycznego wyświetlania: 45 sekund czasu wyświetlania, 5 sekund temperatury, 5 sekund wyświetlania daty, 5 sekund wyświetlania tygodnia. W nocy, gdy światło jest ciemne, cyfrowy w kształcie tuby automatycznie się ściemni; gdy światło jest mocne, cyfrowy tubus stanie się jaśniejszy. 9. Cyfrowa folia tubowa, folia jest dostarczana z warstwą kleju, oderwij folię, przyklej ją na 4 cyfrowe tuby, odetnij nadmiar krawędzi, a efekt wyświetlania po filmie jest lepszy. 10. Zamontuj obudowę: zdejmij folię ochronną skorupy i zamocuj obudowę śrubami. 11. Schemat obwodu

Ocena produktu: Ocena produktu 5/5 Data napisania recenzji:

Bardzo fajny zestaw. Podobnie jak P.Ryszard, dostałem nowszą wersję z instrukcją po Chińsku. W internecie można znaleźć instrukcję przetłumaczoną na angielski: http://www.diyleyuan.com/jc/01E.html. Bez intrukcji bardzo łatwo można się zorientować co gdzie wlutować, jednak należy uważać na obrócenie trzeciej cyfry, w przeciwnym razie migać będzie środkowa pozioma kreska w trzeciej cyfrze zamiast kropki.

Ocena produktu: Ocena produktu 4/5 Data napisania recenzji:

Zakupiłem kit zegara elektronicznego LED z termometrem. W oczekiwaniu na przesyłkę zapoznałem się z jego opisem oraz instrukcją montażu dostepną na stronie Gotronik. Jakież było moje zdumienie gdy okazało się,że otrzymany zestaw różni się od tego opisywanego.Najważniejsza różnica to wyswietlacz, w opisie jest jeden poczwórny a ja otrzymałem 4 pojedyncze. Po bliższym zapoznaniu się z kitem okazało się,że jest to nowsza wersja tego opisywanego na stronie [opis z 2016r] i jego konstrukcja dość znacznie różni się od tej opisywanej. Dlaczego więc nie została uaktualniona ? Jestem doświadczonym elektronikiem i udało mi się go zmontować i uruchomić bez opisu ale inni mogą mieć z tym kłopot,trzeba np.zwrócić uwagę na to,że jeden z wyświetlaczy powinien być zamontowany "do góry nogami". Ze względu na delikatność druku wylutowanie może grozić uszkodzeniem ścieżek. Dołączona instrukcja jest w j.chińskim. Zmontowany zegar oprócz pomiaru czasu i funkcji budzika wskazuje temperaturę otoczenia, oraz datę tj. miesiąc, dzień miesiąca,dzień tygodnia ale w postaci cyfrowej tj.numer miesiąca [sierpień to 8], i podobnie dzień miesiąca i tygodnia. W ciemności jasność wyswietlacza przygasa i nie razi on w oczy [cyfry są widoczne z daleka]. Ogólnie jestem zadowolony z zakupu i teraz jak zapoznałem się z jego konstrukcją zastanawiam się nad zakupem drugiego.
