Zestaw do nauki lutowania elementów SMD

Czas wysyłki: 24 godziny

Koszt wysyłki: od 15,00 zł Dostępne formy wysyłki dla oglądanego produktu:Kurier GLS - 15,00 zł
Kurier DPD - 15,00 zł
odbiór osobisty: Wrocław ul. Bystrzycka 69C - 0,00 zł

Numer katalogowy: BTE-989

Stan magazynowy:

Stan produktu: Nowy

Cena: 20,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Zestaw do nauki lutowania elementów SMD
* zestaw do samodzielnego montażu KIT/DIY *
zestaw 240 sztuk elementów elektronicznych SMD + płytka drukowana PCB do nauki lutowania BTE-989

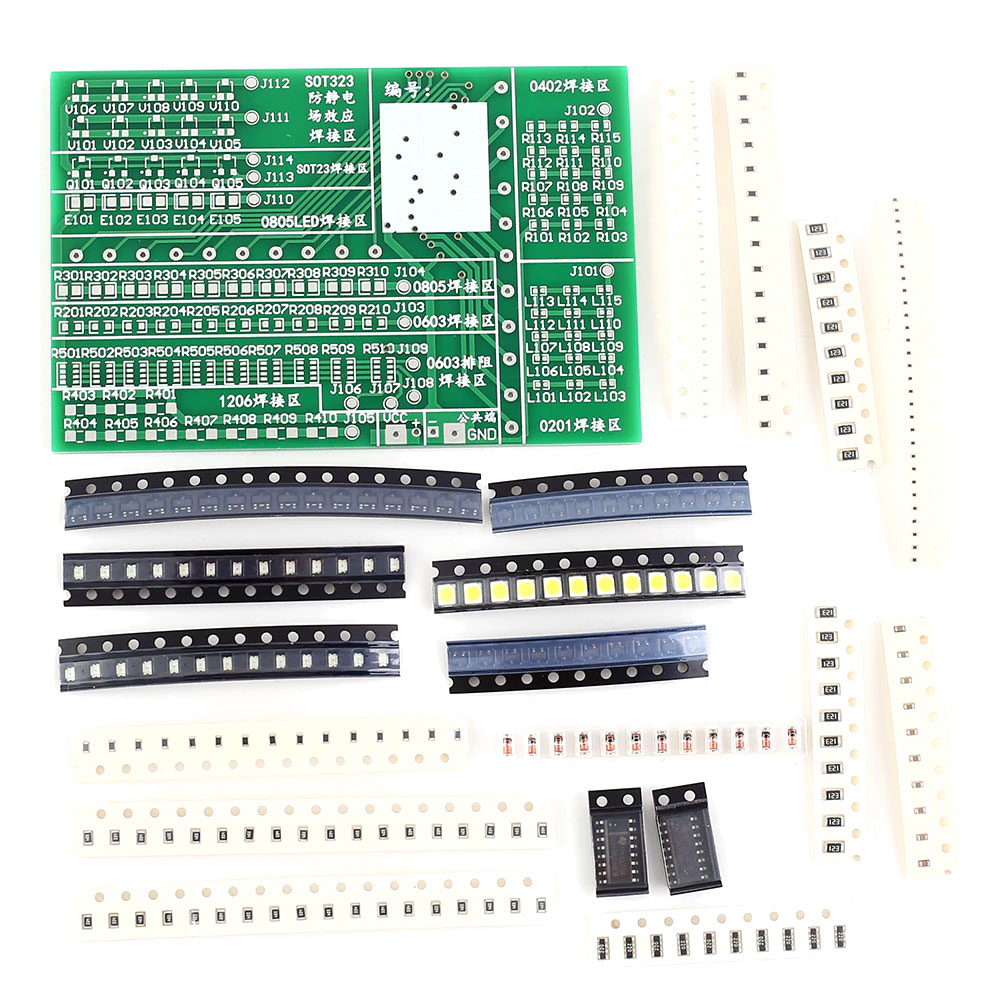

Zestaw edukacyjno-dydaktyczny do samodzielnego montażu typu KIT / DIY umożliwiający praktyczne przetrenowanie umiejętności lutowania elementów elektronicznych montowanych powierzchniowo typu SMD. W zestawie odnajdziemy ponad 240 sztuk elementów elektronicznych w wersji SMD, czyli ponad 500 punktów lutowniczych do przylutowania. Najpopularniejsze typy obudów SMD rezystory, kondensatory i układy scalone w obudowach min. 0402, 0603, 0805... Wszystkie elementy należy przylutować na płytce drukowanej PCB z zestawu. Dzięki profesjonalnemu wykonaniu płytki drukowanej PCB jest ona odporna wysoce odporna na przegrzania i inne błędy popełniane przez początkujących elektroników. Oferowany zestaw jest idealnym rozwiązaniem w procesie edukacji i nabywania umiejętności w lutowaniu elementów elektronicznych SMD. Możemy śmiało lutować, gdyż jest to poligon doświadczalny w lutowaniu. nawet gdy przegrzejemy lub zniszczymy dany element nie będzie to wielka strata, ponieważ nie jest to drogie i działające urządzenie. Za to nabędziemy bezcenną praktykę w lutowaniu SMD. Na płytce przewidziano także elektroniczny układ świetlny LED.

zestaw 240 sztuk elementów elektronicznych SMD + płytka drukowana PCB do nauki lutowania BTE-989zestaw 240 sztuk elementów elektronicznych SMD + płytka drukowana PCB do nauki lutowania BTE-989zestaw 240 sztuk elementów elektronicznych SMD + płytka drukowana PCB do nauki lutowania BTE-989
zestaw 240 sztuk elementów elektronicznych SMD + płytka drukowana PCB do nauki lutowania

dane techniczne:
  • zestaw do samodzielnego montażu KIT/DIY
  • nauka lutowania elementów elektronicznych SMD
    ► kondensator ceramiczny SMD 0603  x10szt.
    ► dioda 1N4148 1206 x11szt.
    ► dioda LED czerwona 0805 x 25szt.
    ► dioda LED biała 3528 x 11szt.
    ► układ scalony CD4060 SO16 x 1szt.
    ► układ scalony CD4017 SO16 x 1szt.
    ► dławik/cewka 0201 x 25szt.
    ► tranzystor S9012 SOT23 x 15szt.
    ► rezystor SMD 0805 x35szt.
    ► rezystor SMD 1206 x20szt.
    ► rezystor SMD 0603 x30szt.
    ► rezystor SMD 0402 x26szt.
    ► rezystor SMD 0603 x10szt.
    ► tranzystor SMD SOT-23 x20szt.


  • elementy elektroniczne smd EFEKT ŚWIETLNY
  • ponad 500 punktów lutowniczych tzw. padów
  • płytka drukowana profesjonalnie wykonana
  • PCB dwustronna z metalizacją otworów
  • profesjonalna solder-maska w kolorze zielonym
  • opis montażowy nadrukowany na płytce
  • pocynowane pady i wyprowadzenia
  • napięcie zasilania DC: 4V do 6V
  • wymiary płytki drukowanej: 107mm x 62mm
  • laminat FR-4 grubość 1,6mm

ocena stopnia trudności:
  • płytka PCB dwustronna z metalizacją otworów
  • solder-maska -TAK
  • opis montażowy na płytce drukowanej - TAK
  • schemat ideowy - TAK
  • schemat montażowy - TAK
  • elementy montowane powierzchniowo SMD: TAK
  • elementy wymagające zachowania polaryzacji: TAK
  • urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa odrazu)
  • zestaw do samodzielnego montażu tzw. KIT, DIY.
  • ogólna instrukcja - poradnik dla początkujących elektroników montujących zestawy KIT

w skład zestawu wchodzi:
  • płytka drukowana PCB
  • wszystkie potrzebne elementy do budowy urządzenia
Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość samego zestawu.

zdjęcie zmontowanego zestawu :
- strona A płytki drukowanej -

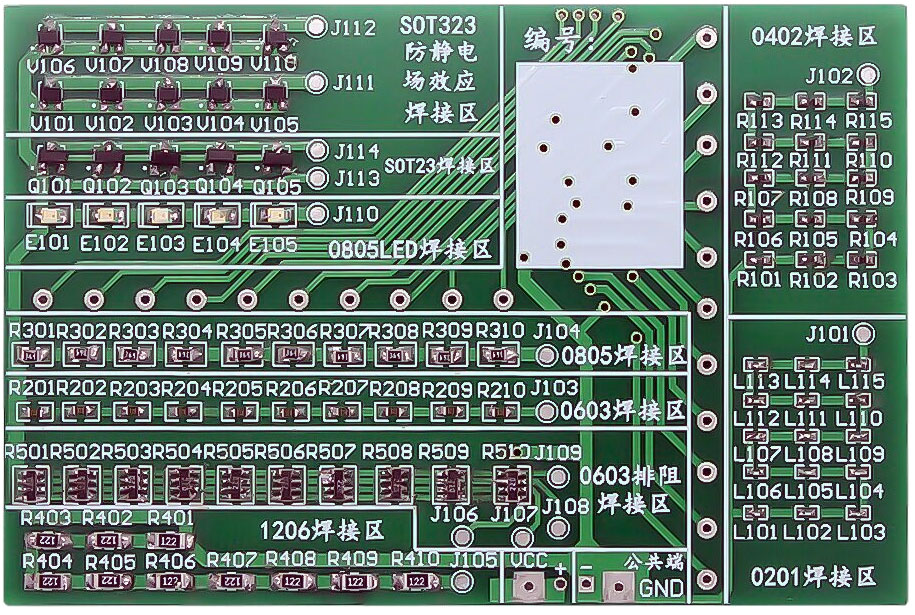

zestaw 240 sztuk elementów elektronicznych SMD + płytka drukowana PCB do nauki lutowania BTE-989

- strona B płytki drukowanej -

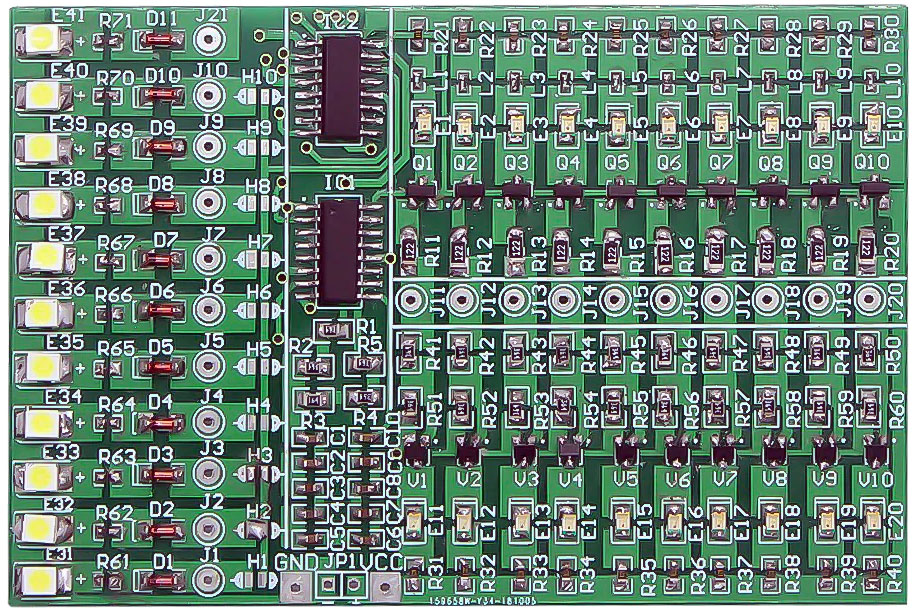

zestaw 240 sztuk elementów elektronicznych SMD + płytka drukowana PCB do nauki lutowania BTE-989

schemat ideowy:
zestaw 240 sztuk elementów elektronicznych SMD + płytka drukowana PCB do nauki lutowania BTE-989 zestaw 240 sztuk elementów elektronicznych SMD + płytka drukowana PCB do nauki lutowania BTE-989
zestaw 240 sztuk elementów elektronicznych SMD + płytka drukowana PCB do nauki lutowania BTE-989 zestaw 240 sztuk elementów elektronicznych SMD + płytka drukowana PCB do nauki lutowania BTE-989
