ZKVC06NFE Zestaw kalibracyjny VNA opcja dodatkowa DC-6GHz Zeenko
Dostępność: Towar na zamówienie
Koszt wysyłki: od 11,99 zł
Numer katalogowy: ZKVC06NFE
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Model ZKVC06NFE marki ZeenKo to profesjonalny, mechaniczny zestaw kalibracyjny (Calibration Kit) przeznaczony do współpracy z wektorowymi analizatorami sieci (VNA). Ten zestaw typu ekonomicznego oferuje znakomity stosunek jakości do ceny, umożliwiając precyzyjną kalibrację w szerokim paśmie częstotliwości od DC do 6 GHz. Dedykowany jest dla inżynierów RF, serwisantów oraz laboratoriów pomiarowych, które wymagają powtarzalnych i dokładnych wyników pomiarów S-parametrów urządzeń o impedancji 50 Ω. Zestaw zawiera wzorce typu Open, Short, Load oraz Thru (SOLT), wyposażone w wysokiej jakości złącza typu N żeńskie (Female), co czyni go idealnym narzędziem do kalibracji torów pomiarowych zakończonych złączami męskimi.
 |
 |

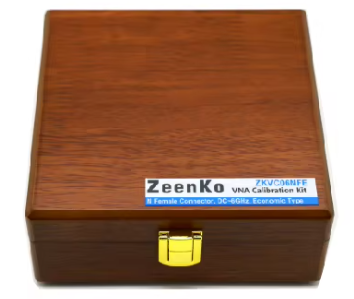

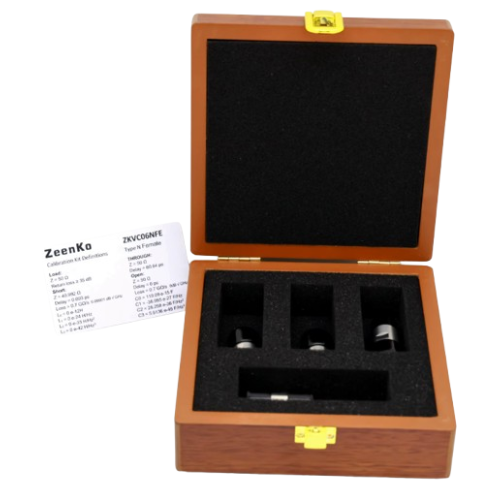

Każdy element zestawu ZKVC06NFE został wykonany z dbałością o najwyższe standardy mechaniczne i elektryczne. Korpusy złączy wykonane są z pasywowanej stali nierdzewnej, co zapewnia wysoką odporność na korozję i uszkodzenia mechaniczne. Kluczowe dla przewodności styki centralne zrobiono z berylowej miedzi pokrytej warstwą złota, co gwarantuje minimalną rezystancję styku oraz trwałość przekraczającą 500 cykli łączeniowych. Wzorce charakteryzują się znakomitą stabilnością fazową (odchyłka ≤ 1°) oraz niskim współczynnikiem fali stojącej (VSWR ≤ 1.035 dla obciążenia). Całość dostarczana jest w dedykowanym, wyściełanym pudełku drewnianym lub z tworzywa, które chroni precyzyjne elementy przed uszkodzeniem w transporcie i ułatwia ich przechowywanie.
Parametry:
- Marka: ZeenKo
- Model: ZKVC06NFE
- Typ akcesorium: Zestaw kalibracyjny VNA (Calibration Kit)
- Pasmo częstotliwości: DC - 6 GHz
- Impedancja systemowa: 50 Ω
- Rodzaj złączy: N żeńskie (Female)
- Metoda kalibracji: SOLT (Short, Open, Load, Thru)
- Standard złącza: Zgodny z IEC 60169-16
- Dokładność fazy (Open/Short): ≤ ±1°
- Straty odbiciowe (Open/Short): ≤ 0.1 dB
- VSWR (Load): ≤ 1.035
- Tłumienie odbicia (Load Return Loss): ≥ 35 dB
- Moc maksymalna (Load): 0.5 W (CW)
- VSWR (Thru): ≤ 1.05
- Materiał korpusu: Stal nierdzewna pasywowana
- Materiał styku centralnego: Beryl miedziowany, pozłacany
- Trwałość mechaniczna: ≥ 500 cykli
- Rekomendowany moment dokręcania: 1.35 Nm
- Temperatura pracy: +15°C do +35°C
- Temperatura przechowywania: -40°C do +85°C
| Parametr | Specyfikacja / Wartość |
|---|---|
| Model | ZKVC06NFE |
| Zakres częstotliwości | DC – 6 GHz |
| Impedancja | 50 Ω |
| Złącze | Typ N, Żeńskie (Female), IEC 60169-16 |
| VSWR (Obciążenie/Load) | ≤ 1.035 |
| Dokładność fazy (Open/Short) | ≤ ±1° |
| Moc ciągła (CW) | 0.5 W (dla wzorca Load) |
| Materiał styków | Beryl miedziowany, pozłacany (Au-plated CuBe) |
| Trwałość | ≥ 500 cykli |
Szczegółowe definicje standardów
1. Wzorzec OPEN (Rozwarcie) - Żeński
| Parametr | Wartość |
|---|---|
| Impedancja Z0 | 50 Ω |
| Pojemność C0 | 119.09 x 10-15 F |
| Pojemność C1 | -36.955 x 10-27 F/Hz |
| Pojemność C2 | 26.258 x 10-36 F/Hz2 |
| Pojemność C3 | 5.5136 x 10-45 F/Hz3 |
| Opóźnienie (Offset Delay) | 0 ps |
| Długość (Offset Length) | 0 mm |
| Straty (Offset Loss) | 0.7 Gohm/Sec; 2.0e-4 dB/mm@1GHz |
2. Wzorzec SHORT (Zwarcie) - Żeński
| Parametr | Wartość |
|---|---|
| Impedancja Z0 | 49.992 Ω |
| Indukcyjność L0 - L3 | 0 (wszystkie współczynniki) |
| Opóźnienie (Offset Delay) | 0.093 ps |
| Długość (Offset Length) | 0.028 mm |
| Straty (Offset Loss) | 0.7 Gohm/Sec; 0.00001 dB/√GHz; 2.0e-4 dB/mm@1GHz |
3. Wzorzec LOAD (Obciążenie)
| Parametr | Wartość |
|---|---|
| Impedancja Z0 | 50 Ω |
| Opóźnienie (Offset Delay) | 0 ps |
| Długość (Offset Length) | 0 mm |
| Straty (Offset Loss) | 0 Gohm/Sec |
4. Wzorzec THRU (Przejście)
| Parametr | Wartość |
|---|---|
| Impedancja Z0 | 50 Ω |
| Port 1 | Type N Female |
| Port 2 | Type N Female |
| Opóźnienie (Offset Delay) | 60.64 ps |
|
