Przetwornica napięcia DC to AC moc 150W
Cena produktu: 75,00 zł
Zamawiana ilość:
Przetwornica napięcia DC to AC moc 150W
Numer katalogowy BTE-429
Producent mini moduły
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje
Przetwornica napięcia DC to AC moc 150W
BTE-429 przetwornica napięcia DC na AC 12V to 110V 200V 220V 280V AC

Moduł inwertera - przetwornicy impulsowej napięcia stałego DC na zmienne (przemienne) AC zbudowanego w oparciu o układ scalony SG3525A. Na wyjściu tranzystory mocy MOS 3205TR w obudowach TO-220. Na wyjściu mamy do dyspozycji 4 wartości napięć przemiennych 110V / 200V / 220V / 280 V / . Nie jest to typowa uniwersalna przetwornica napięcia DC na AC do ogólnego zastosowania, ponieważ na wyjściu nie mamy przebiegu sinusoidalnego, tylko przebieg prostokątny o częstotliwości 30kHz. Ze względu na to nie wszystkie urządzenia zasilane standardowym napięciem 230V AC / 50Hz będą pracować poprawnie (nie używać do zasilania silników elektrycznych, wentylatorów, transformatorów, cewek itd...). Obwody wejściowe przetwornicy i wyjściowe nie posiadają żadnych zabezpieczeń więc nie można przekraczać maksymalnego napięcia wejściowego zasilania , należy zachować odpowiednią polaryzację. Maksymalna moc wyjściowa to 150W i nie należy podłączać urządzeń o większym poborze mocy, ponieważ spowoduje to uszkodzenie modułu.
Do dyspozycji mamy 2 komplety zacisków wyjściowych: napięcie przemienne lub zmienne po przejściu przez prostownik (4 diody w układzie Greatza). Ze względu na wbudowany mostek prostowniczy na wyjściu może posłużyć jako element do budowy wysokonapięciowego zasilacza DC (dołożenie filtra pojemnościowego).

dane techniczne:
  • moduł - inwertera przetwornicy z napięcia stałego DC na zmienne AC
  • układ sterujący: SG3525A DIP16
  • tranzystory MOS: 3205TR w obudowie TO-220
    Vds=55V  Id=108A
  • WEJŚCIE / WYJŚCIE złącza - listwy zaciskowe do przykręcenia przewodów
  • moduł posiada wbudowany transformator wyjściowy
  • maksymalna moc wyjściowa: 150W
    (chwilowa do 200W)
  • napięcia wyjściowe AC: 110V / 200V / 220V / 280 W
  • przełącznik napięć - zworka jumper
  • częstotliwość wyjściowa: ok. 30kHz
  • napięcie wejściowe: 12V dc
  • prąd statyczny pobierany ze źródła zasilania: 250mA
    (bez podłączonego obciążenia na wyjściu)
  • profesjonalnie wykonana płytka drukowana o wymiarach: 75mm x80mm
  • płytka drukowana PCB dwustronna z metalizacją otworów

    Moduł przeznaczony tylko dla profesjonalistów posiadających doświadczenie w pracy z wysokim napięciem. Przy montażu urządzenia i w trakcie jego normalnej pracy operujemy z napięciami zagrażającemu porażeniem napięciem, które może skutkować poparzeniami lub utratą życia.

    zdjęcia:

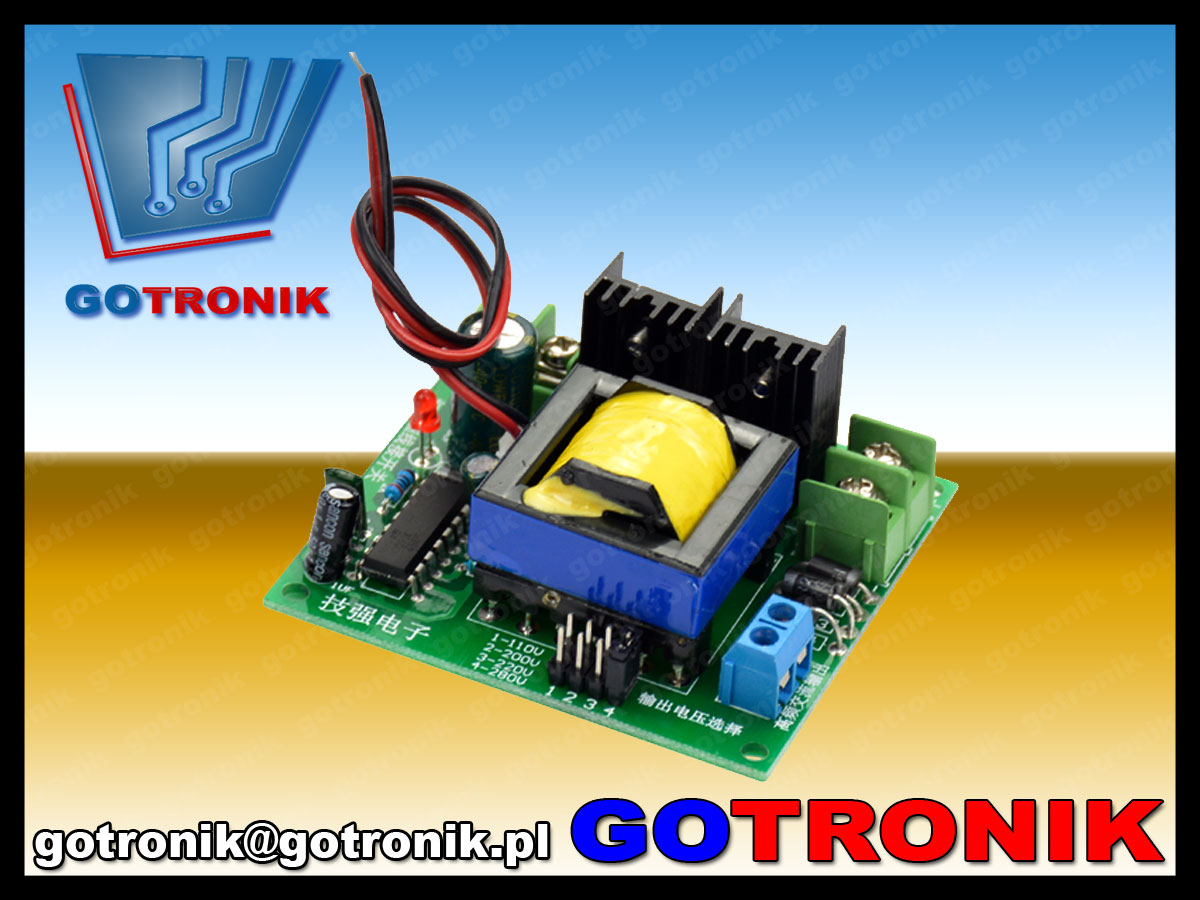

    BTE-429 przetwornica napięcia DC na AC 12V to 110V 200V 220V 280V AC

    Nikt jeszcze nie napisał recenzji o tym produkcie.
    Napisz recenzję
    Data dodania produktu: 29 maj 2017.
