2-kanałowy wskaźnik audio zestaw do samodzielnego montażu DIY KIT

alt


Zestaw montażowy dwukanałowego wskaźnika poziomu dźwięku to doskonały wybór dla entuzjastów elektroniki pragnących wzbogacić swój system audio o klasyczny miernik VU oparty na lampach elektronowych 6E2. Urządzenie to nie pełni roli przedwzmacniacza, lecz służy wyłącznie do dynamicznej, wizualnej reprezentacji wejściowego sygnału audio poprzez charakterystyczną, zieloną fluorescencję. Dzięki zastosowaniu dedykowanego modułu przetwornicy DC-DC podwyższającego napięcie do 250V, cały układ może być w wygodny sposób zasilany bezpiecznym napięciem stałym 12V. Niewielkie wymiary nowo zaprojektowanej płytki drukowanej oraz swoboda w umiejscowieniu ceramicznych gniazd lamp pozwalają na łatwą integrację wewnątrz obudowy dowolnego wzmacniacza lub samodzielnego projektu audio.


alt



alt
alt


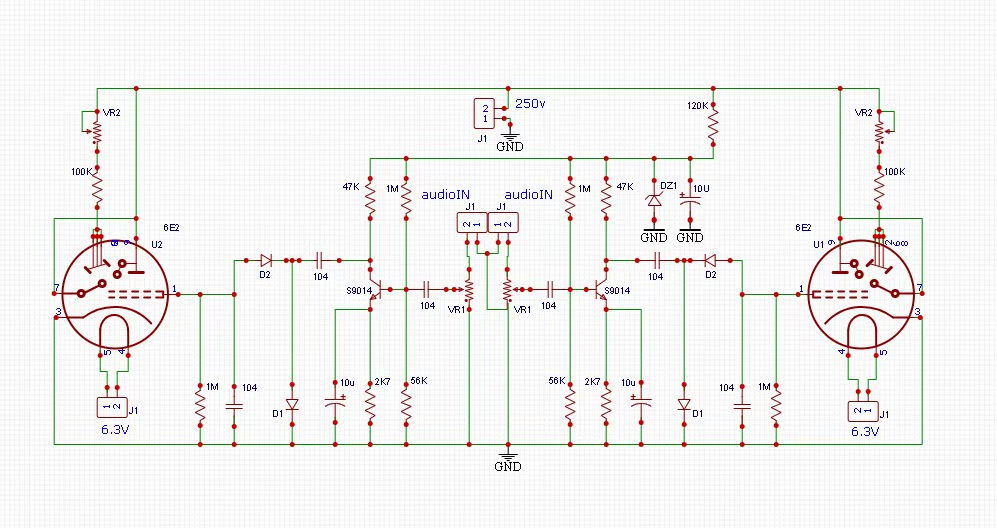

Kluczowa specyfikacja

  •
  • - Napięcie zasilania układu: DC 12V
  • - Parametry modułu DC-DC:
  •   = Wejście DC 9-12V

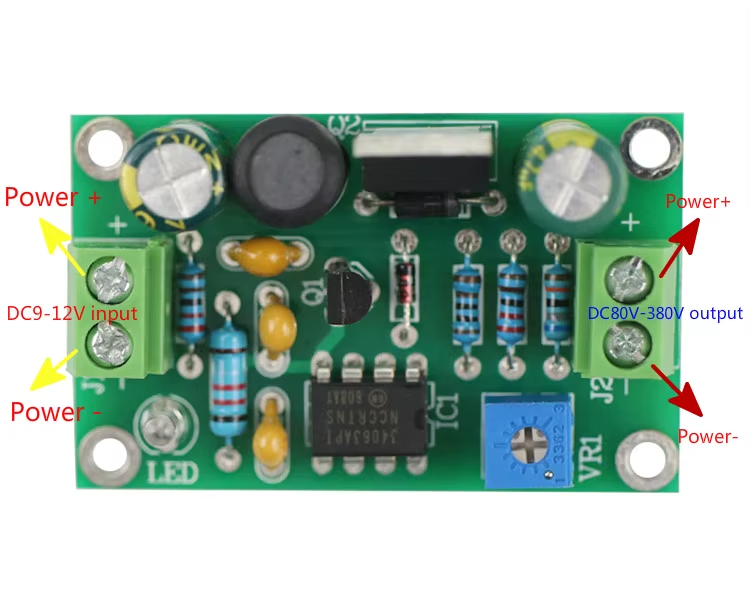

  •   = Wyjście regulowane DC 80V-380V
  • - Dwa niezależne potencjometry VR1, VR3 do regulacji amplitudy sygnału audio
  • - Dwa potencjometry (VR2, VR4) służące do wyrównywania linii fluorescencyjnej w spoczynku, kompensujące tolerancje produkcyjne lamp
  • - Gniazda lamp: 9-pinowe, ceramiczne
  • - Rozstaw przednich otworów montażowych: 28 mm, zalecany otwór w panelu obudowy: 18 mm
  • - Wejścia dla lewego i prawego kanału ainL, ainR oraz masa

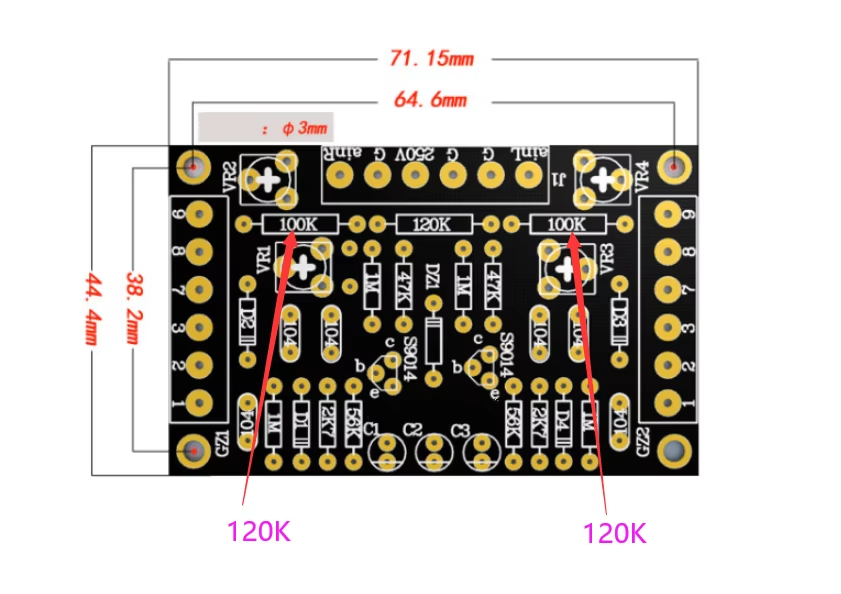

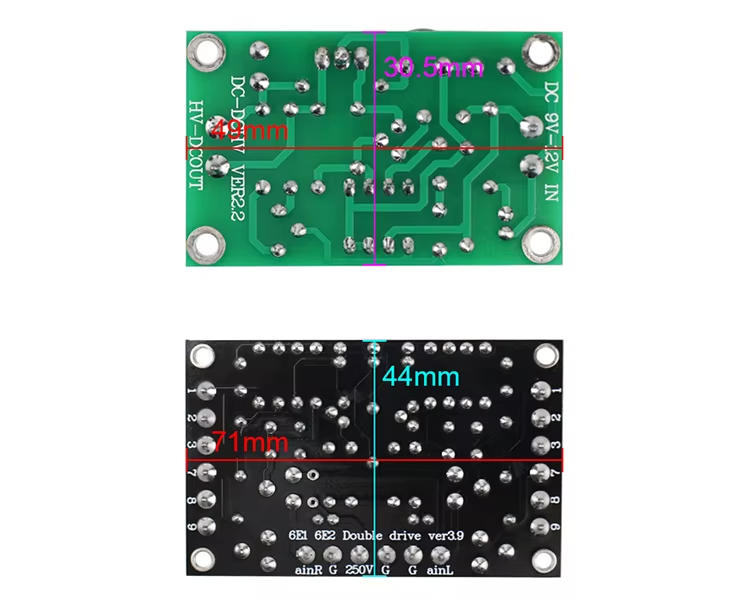

  • - Wymiary głównej płyty sterującej: 71,15 mm x 44,4 mm
  • - Wymiary modułu DC-DC: 49 mm x 30,5 mm

Montaż tego układu wymaga zachowania ostrożności i posiadania podstawowej wiedzy z zakresu elektroniki. Prosimy o uważne zapoznanie się z poniższymi wskazówkami przed przystąpieniem do pracy:

- Zintegrowany moduł zasilający DC-DC podnosi napięcie do około 250V na anodach. Nie dotykaj elementów płytki sterującej ani pinów gniazd lamp po podłączeniu zasilania

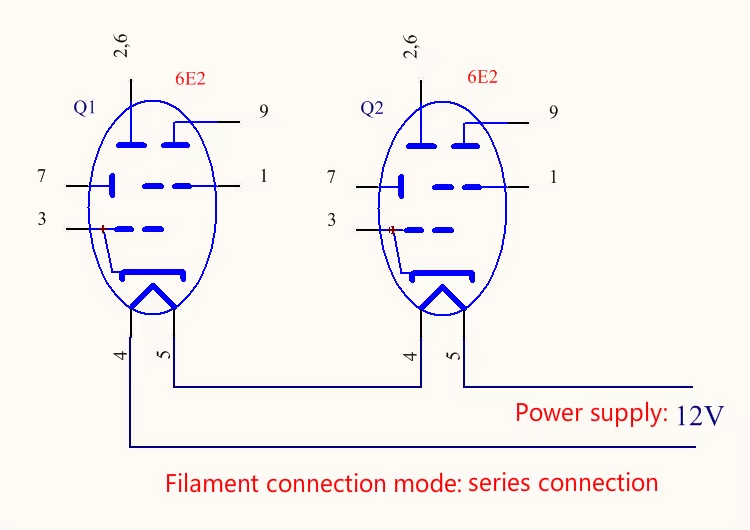

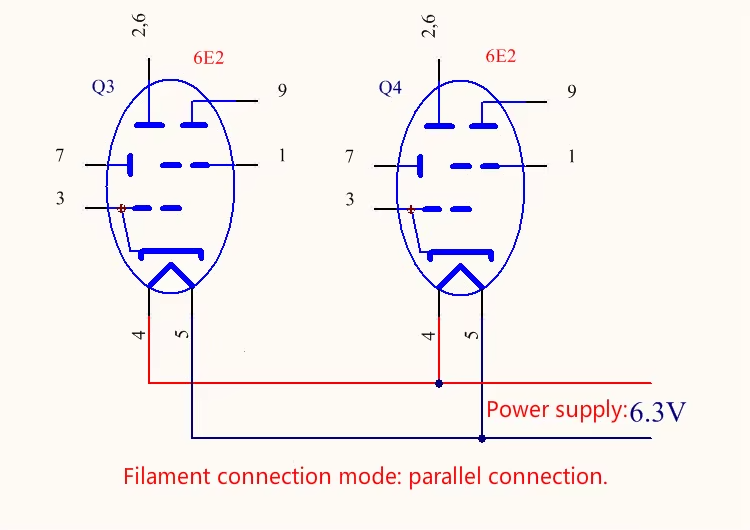

- Piny żarzenia wymagają napięcia 6.3V. Ponieważ sugerowanym zasilaniem zestawu jest 12V, piny żarzenia obu lamp należy połączyć w układzie szeregowym

- Lampy próżniowe 6E2 posiadają tolerancje wynikające z ich budowy. Zanim zaczniesz analizować sygnał audio, użyj trymerów VR2 i VR4, aby wysokość obu pasków fluorescencyjnych bez sygnału była symetryczna i równa.

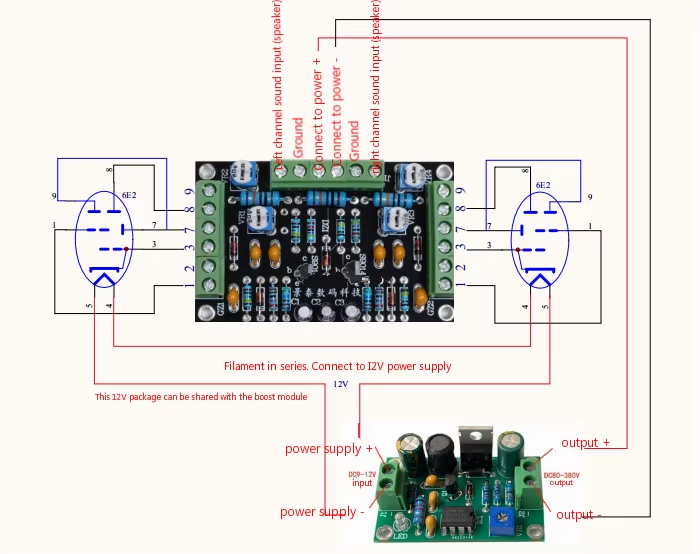

- Przedłużenia przewodów z gniazd lamp muszą zostać odpowiednio przylutowane do wejść płyty sterującej z zachowaniem ostrożności i zgodnie z instrukcją podłączania pinów: 1, 3, 7 i 8.

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość samego zestawu.





Zestaw zawiera

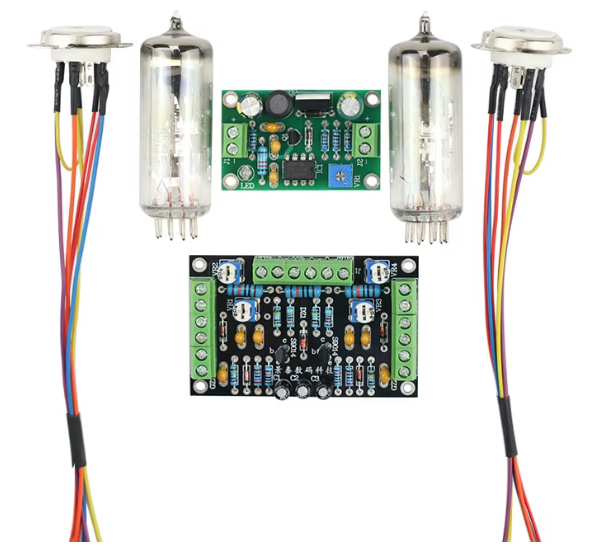

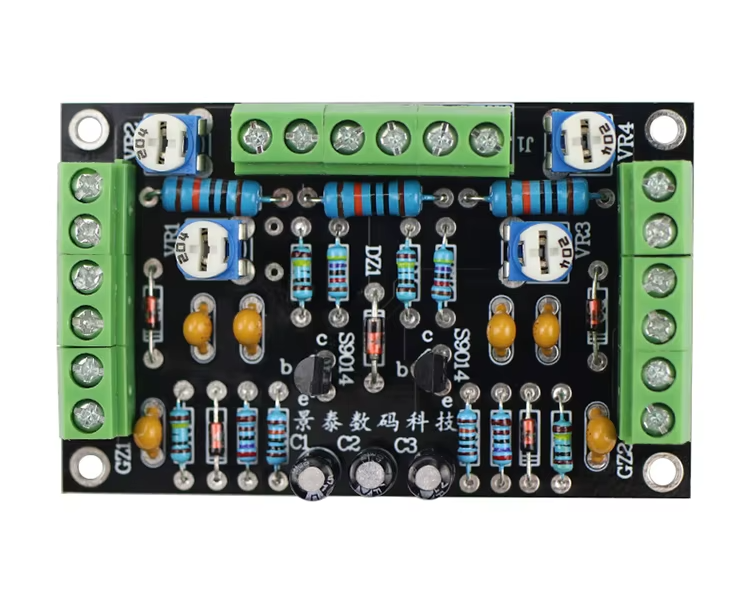

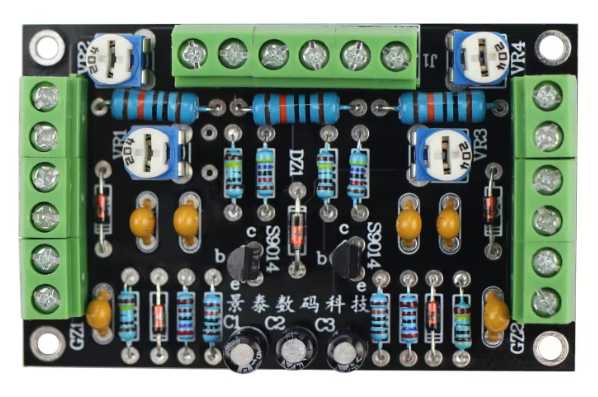

  • 1 x Płyta główna sterownicza

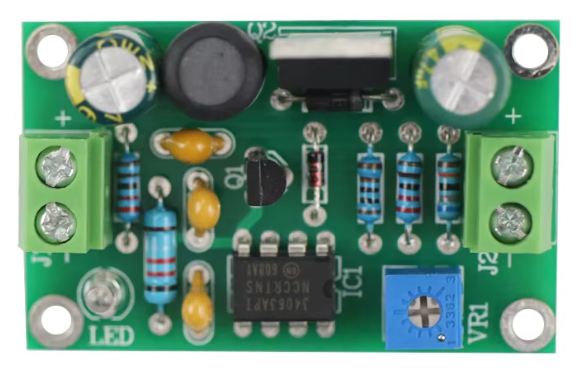

  • 1 x Moduł podwyższający napięcie przetwornicy DC-DC

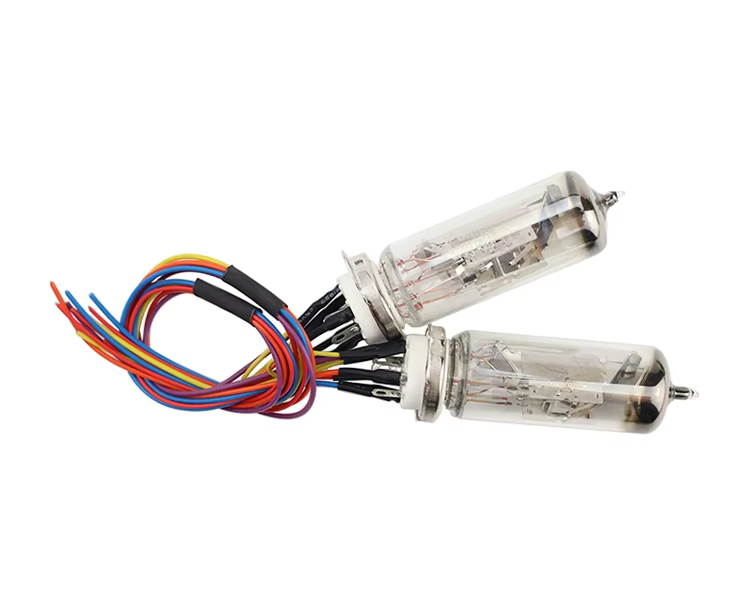

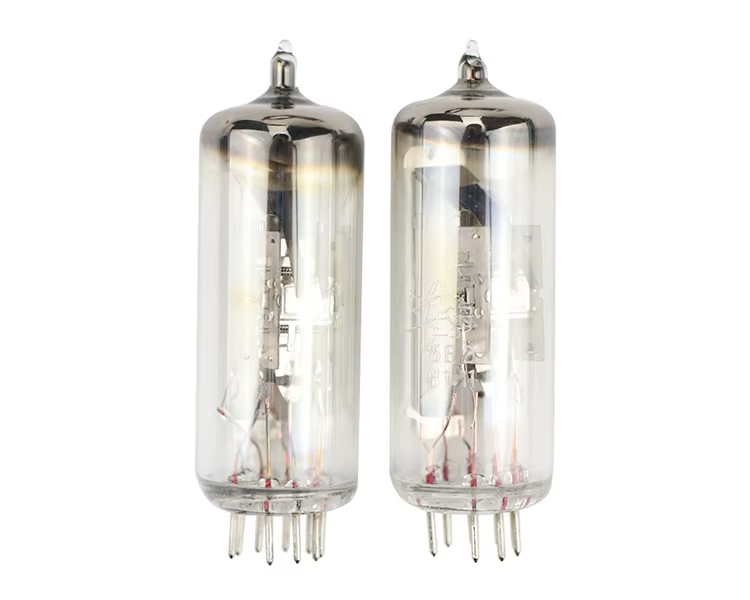

  • 2 x Elektroniczna lampa próżniowa 6E2

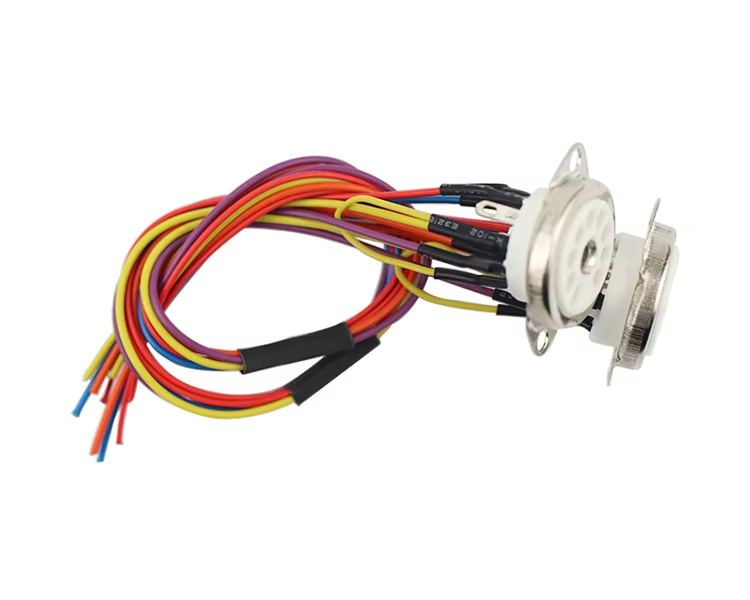

  • 2 x Ceramiczne gniazdo podstawy lampy z przylutowanymi przewodami przedłużającymi
  • 1 x Zestaw złącz zaciskowych ARK do wlutowania na płycie głównej
  • 1 x Oryginalne opakowanie

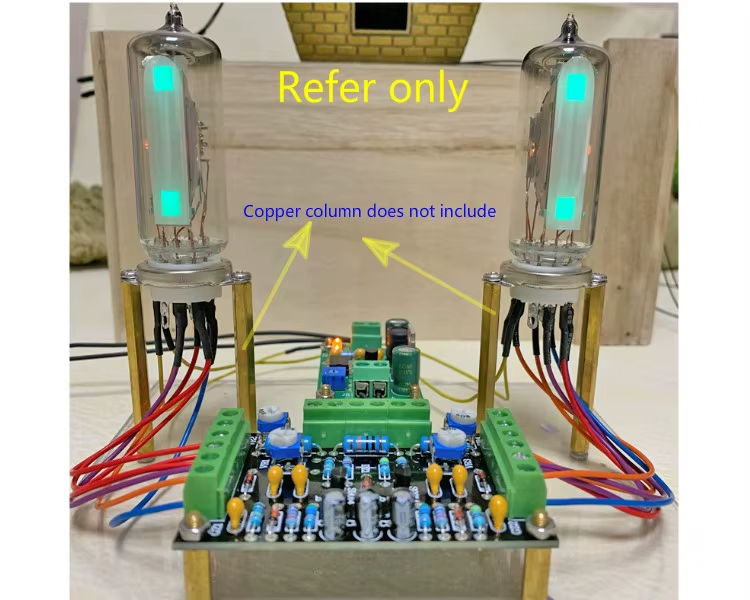

Uwaga: Widoczne na zdjęciach poglądowych mosiężne dystanse nie wchodzą w skład zestawu i służą tylko do prezentacji opcji montażu
