AG1022F generator funkcyjny 2x25MHz 125MSa/s OWON

Marka OWON, model AG1022F, to zaawansowany, dwukanałowy generator sygnałowy i przebiegów arbitralnych (AWG) z wbudowanym sprzętowym licznikiem częstotliwości. Urządzenie to jest kluczowym elementem wyposażenia nowoczesnych laboratoriów elektronicznych, placówek edukacyjnych oraz serwisów projektowych, służącym do precyzyjnego symulowania i generowania zróżnicowanych sygnałów testowych. Model AG1022F opiera się na zaawansowanej technologii bezpośredniej syntezy cyfrowej (DDS), gwarantując stabilne i czyste przebiegi o maksymalnej częstotliwości wyjściowej do 25 MHz oraz częstotliwości próbkowania na poziomie 125 MS/s przy 14-bitowej rozdzielczości pionowej.

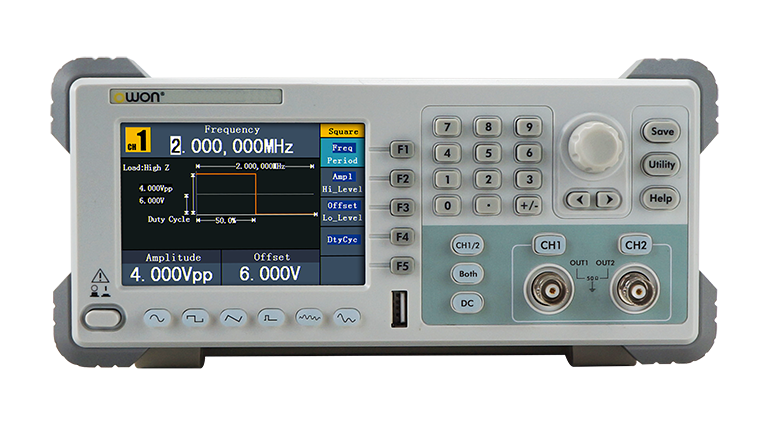

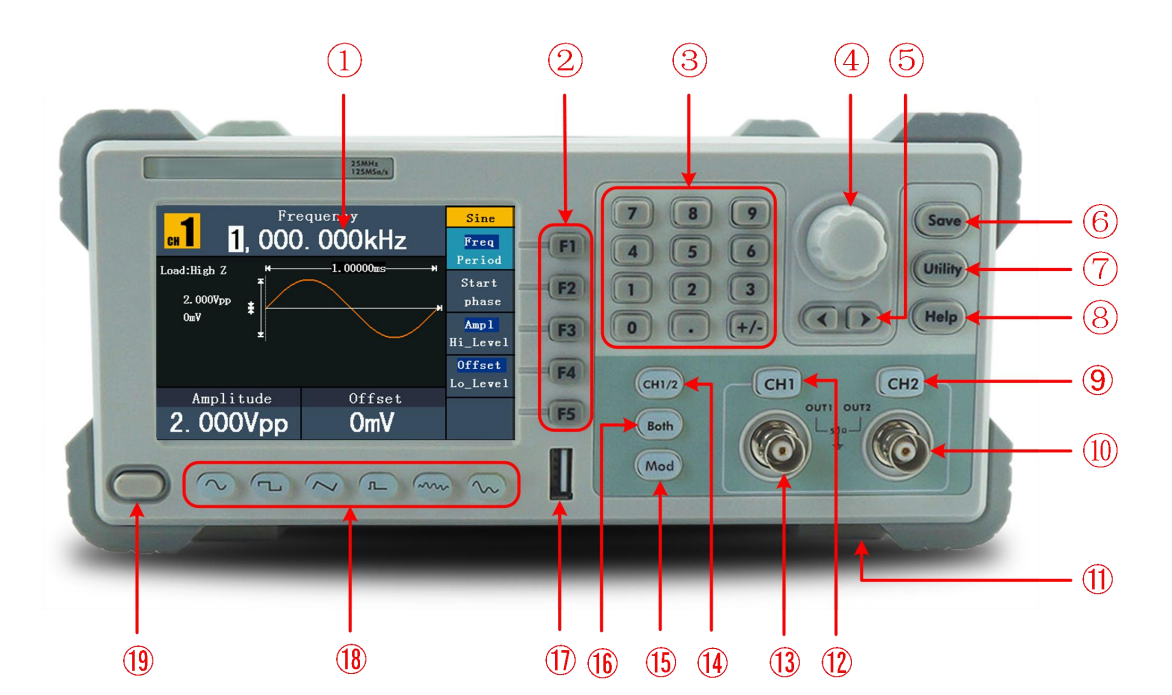

Solidna obudowa urządzenia została zaprojektowana z myślą o trwałości i wygodzie użytkowania na stanowisku roboczym. Frontowy panel wyposażono w ergonomiczne przyciski i pokrętło wielofunkcyjne, które wraz z czytelnym, 4-calowym wyświetlaczem TFT LCD o wysokiej rozdzielczości (480 × 320 pikseli) pozwalają na błyskawiczną konfigurację parametrów fali. Generator oferuje dwa ekwiwalentne kanały z pełnym wsparciem dla kopiowania statusu i sprzężenia (częstotliwości, amplitudy oraz fazy). Na pokładzie znajduje się aż 5 przebiegów standardowych oraz 45 wbudowanych przebiegów arbitralnych (podzielonych na kategorie takie jak inżynieria, matematyka, czy sygnały okienkowe). Sprzęt obsługuje również rozbudowane funkcje modulacji sygnału, a także wspiera komunikację SCPI dla systemów zautomatyzowanych.

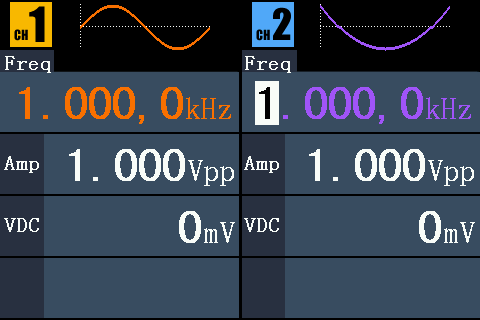

	Równoważne wyjście dwukanałowe   Równoważne wyjście dla dwóch kanałów. Możliwość kopiowania przebiegów i statusu między kanałami, a także sprzężenie częstotliwości, amplitudy oraz fazy.
Wbudowane 45 przebiegów arbitralnych   Wbudowane popularne przebiegi stosowane w edukacji i przemyśle, podzielone na kategorie: standardowe, matematyczne, inżynieryjne, okienkowe i inne.
	Wbudowany sprzętowy licznik częstotliwości 200 MHz   Częstotliwość odświeżania na poziomie 6 bitów/s, zakres pomiaru częstotliwości wynosi od 100 MHz do 200 MHz. Możliwość pomiaru czasu trwania sygnału, współczynnika wypełnienia oraz szerokości impulsu.

Szczegółowa specyfikacja i funkcje produktu

• - Marka: OWON
• - Model: AG1022F
• - Maksymalna częstotliwość 25 MHz
• - Próbkowanie 125 MS/s
• - Rozdzielczość pionowa 14 bitów
• - Wyświetlacz 4-calowy, kolorowy ekran TFT LCD 480 x 320 px
• - Generowanie 50 przebiegów
• - Zaawansowana modulacja sygnału
• - Zintegrowany licznik częstotliwości
• - Ilość kanałów wyjściowych: 2 ze sprzężeniem i kopiowaniem parametrów
• - Technologia generacji sygnału: Advanced DDS
• - Rozdzielczość częstotliwości: 1 μHz
• - Długość przebiegu arbitralnego: 2 punkty do 8K punktów
• - Pamięć trwała: 64M byte
• - Przebiegi standardowe: Sinus, Kwadrat, Impuls, Rampa, Szum
• - Przebiegi arbitralne: m.in. Exponential Rise, Exponential Fall, Sin(x)/x, Step Wave
• - Częstotliwość przebiegu sinusoidalnego: 1 μHz - 25 MHz
• - Częstotliwość przebiegu kwadratowego: 1 μHz - 25 MHz
• - Częstotliwość przebiegu impulsu: 1 μHz - 10 MHz
• - Częstotliwość przebiegu rampy: 1 μHz - 1 MHz
• - Amplituda sygnału (50Ω): 1 mVpp - 10 Vpp
• - Amplituda sygnału (Wysoka impedancja): 1 mVpp - 20 Vpp
• - Przesunięcie stałoprądowe DC Offset (50Ω): ±5V
• - Funkcje modulacji: AM, FM, PM, FSK, PWM, ASK, PSK, Sweep oraz Burst
• - Sprzętowy licznik częstotliwości: 100 mHz ~ 200 MHz
• - Funkcje pomiarowe licznika:
•   = Częstotliwość
•   = Okres
•   = Dodatnia/Ujemna Szerokość Impulsu
•   = Cykl Pracy
• - Rozdzielczość licznika: 6 cyfr na sekundę

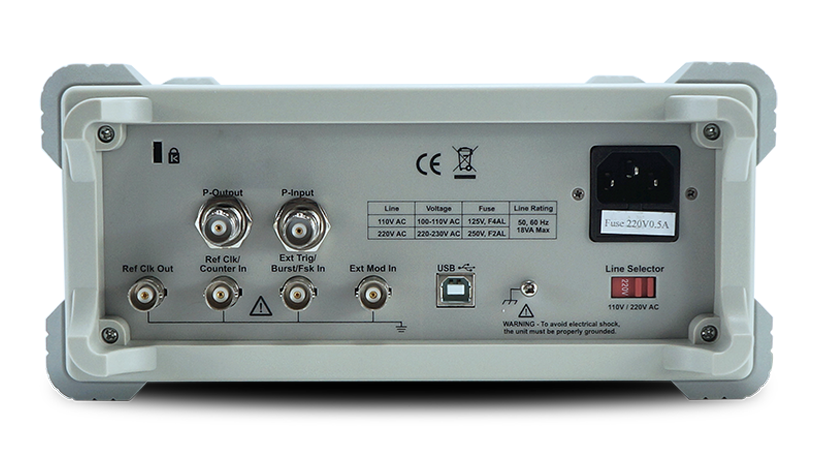

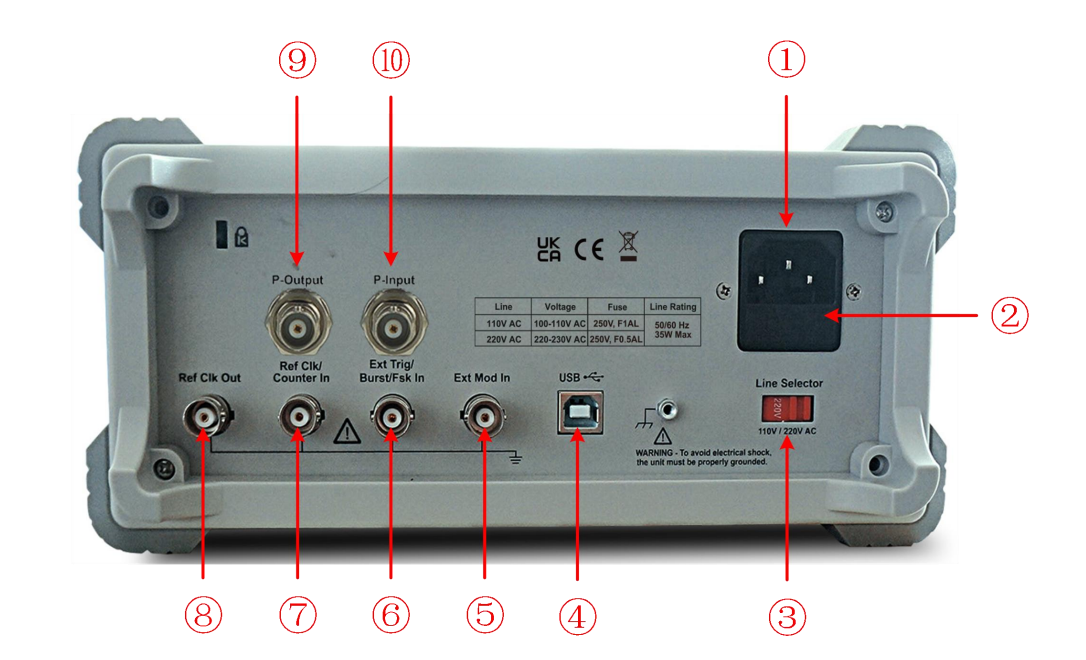

• - Wejścia/Wyjścia: wejście zewnętrznej modulacji, wejście wyzwalania, wejście/wyjście zegara referencyjnego
• - Interfejsy komunikacyjne: USB host, USB device, obsługa komend SCPI
• - Wymiary: 235 mm × 110 mm × 295 mm
• - Waga: 3.00 kg

	▶ SCPI protocol for AG Series AWG
	▶ User manual for AG (-F) Series arbitrary waveform generator
	▶ PC software for AG Series arbitrary waveform generator

Zestaw zawiera

• 1 x Generator przebiegów arbitralnych OWON AG1022F
• 1 x Przewód zasilający
• 1 x Przewód komunikacyjny USB
• 1 x Przewód pomiarowy BNC
• 1 x Instrukcja obsługi
• 1 x Oryginalne opakowanie
