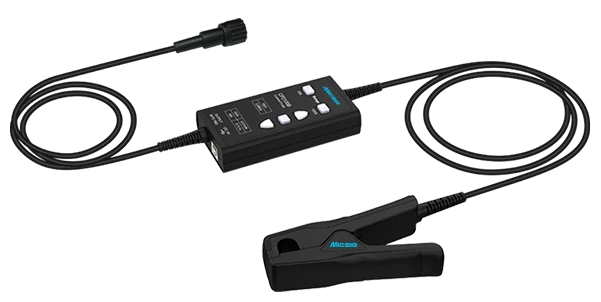

CP2100B sonda prądowa 2.5MHz 100A Micsig

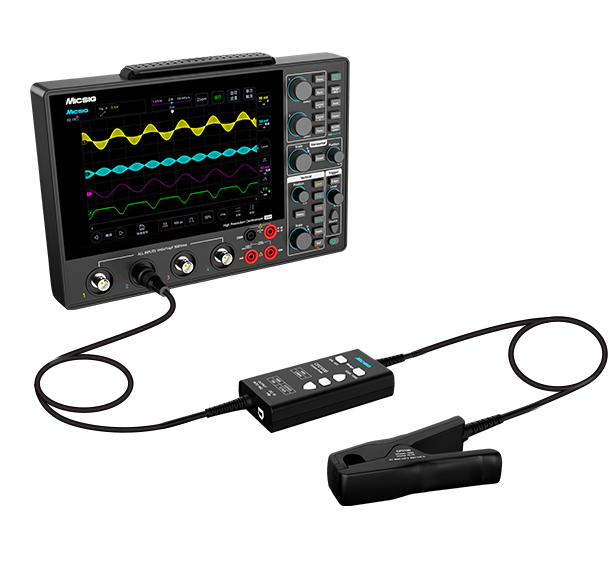

Sonda prądowa Micsig CP2100B to zaawansowane narzędzie pomiarowe umożliwiające bezinwazyjny pomiar prądu stałego (DC) oraz zmiennego (AC) o wysokiej częstotliwości. Model ten charakteryzuje się szerokim pasmem przenoszenia wynoszącym DC ~ 2.5 MHz oraz zdolnością pomiaru prądu do 100A (peak). Sonda została zaprojektowana z myślą o inżynierach pracujących przy napędach silnikowych, przetwornicach częstotliwości, zasilaczach impulsowych oraz w awionice. Dzięki uniwersalnemu złączu BNC, urządzenie jest kompatybilne z każdym standardowym oscyloskopem, a przy użyciu odpowiedniego adaptera może również współpracować z multimetrami cyfrowymi.

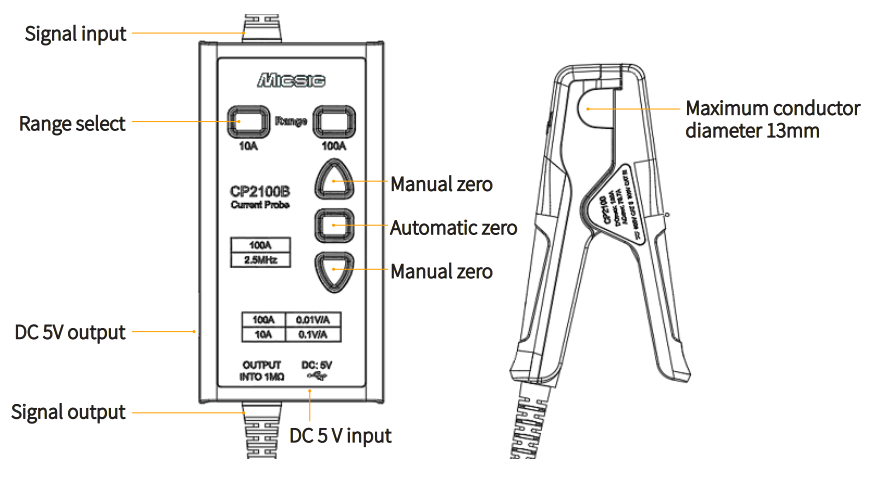

Urządzenie wyróżnia się kompaktową, dzieloną konstrukcją szczęk ("split design"), co pozwala na szybkie zapięcie sondy na przewodzie o średnicy do 13 mm bez konieczności rozłączania badanego obwodu. Panel sterowania wyposażony jest w intuicyjne przyciski do zmiany zakresu pomiarowego (10A / 100A) oraz system zerowania (zarówno automatyczny, jak i ręczny), co zapewnia wysoką precyzję pomiarów nawet przy niskich wartościach prądu. Sonda zasilana jest bezpośrednio z portu USB (5V) oscyloskopu lub powerbanku, co eliminuje potrzebę stosowania nieporęcznych zasilaczy sieciowych. O bezpieczeństwo pracy dba wbudowany system alarmowy (brzęczyk i migający przycisk), który ostrzega użytkownika w przypadku przeciążenia.




	Automatyczna i manualna funkcja „Zero” Konstrukcja typu Split, mały i elegancki wygląd, łatwość testowania Zasilanie bezpośrednio z portu USB oscyloskopu, brak konieczności stosowania dodatkowego zasilacza Kompatybilność ze wszystkimi oscyloskopami ze złączem BNC, po zastosowaniu adaptera współpracuje również z multimetrami
Szeroko stosowane w napędach silnikowych, częstotliwościach przemysłowych, falownikach, zasilaczach, awionice i innych dziedzinach

Specyfikacja techniczna i funkcjonalna

• Marka: Micsig
• Model: CP2100B
• Typ urządzenia: Sonda prądowa AC/DC

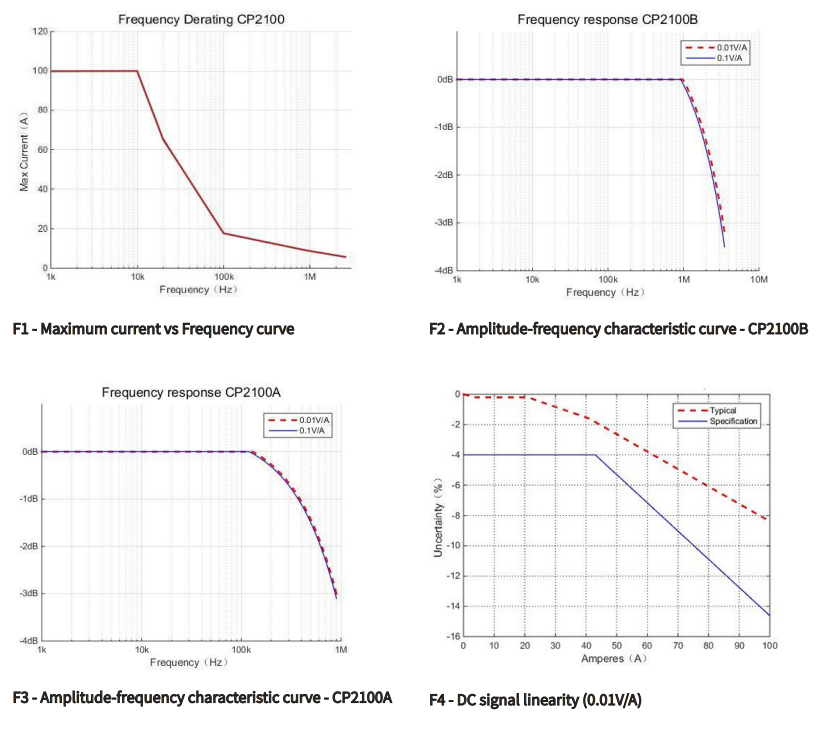

• Pasmo przenoszenia: DC ~ 2.5 MHz
• Czas narastania: ≤ 140 ns
• Maksymalny prąd mierzony: 100 Apk (70.7 Arms DC+ACpk) / 200 Apk-pk (AC)
• Zakresy pomiarowe: 10A oraz 100A (przełączane)
• Czułość wyjściowa: 0.1V/A (dla zakresu 10A) / 0.01V/A (dla zakresu 100A)
• Dokładność DC (typowa): 3% ±50mA (10A); 4% ±50mA (100A, <40Apk); 15% (100A, 40Apk~100Apk)
• Opóźnienie sygnału (Signal delay): <100 ns
• Maksymalna średnica przewodu: 13 mm
• Maksymalne napięcie pracy: CAT III 300V, CAT II 600V
• Funkcja zerowania: Automatyczne zero oraz ręczne zero
• Zasilanie: USB DC 5V (bezpośrednio z oscyloskopu lub ładowarki USB)
• Interfejs wyjściowy: Standardowe złącze BNC
• Sygnalizacja przeciążenia po przez sygnał dźwiękowy (buzzer) oraz miganie przycisku
• Zakres prądu pomiarowego (efektywny): 50mA~10Apk (zakres 10A) / 1A~100Apk (zakres 100A)
• Temperatura pracy 0°C ~ 50°C
• Obudowa typu Split (dzielona)
• Waga netto: 290 g
• Waga opakowania: ok. 1000 g
• Zgodność z normami: CE, EN 61010-2-032, EN 61326-1:2013

Dokumentacja techniczna:

	Instrukcja obsługi
	Broszura
