TO2004 oscyloskop cyfrowy przenośny tablet 4x200MHz 8 bitów MicsigTO2004 oscyloskop cyfrowy przenośny tablet 4x200MHz 8 bitów MicsigTO2004 oscyloskop cyfrowy przenośny tablet 4x200MHz 8 bitów MicsigTO2004 oscyloskop cyfrowy przenośny tablet 4x200MHz 8 bitów MicsigTO2004 oscyloskop cyfrowy przenośny tablet 4x200MHz 8 bitów Micsig
TO2004 oscyloskop cyfrowy przenośny tablet 4x200MHz 8 bitów Micsig
TO2004 oscyloskop cyfrowy przenośny tablet 4x200MHz 8 bitów Micsig
TO2004 oscyloskop cyfrowy przenośny tablet 4x200MHz 8 bitów Micsig
TO2004 oscyloskop cyfrowy przenośny tablet 4x200MHz 8 bitów Micsig
TO2004 oscyloskop cyfrowy przenośny tablet 4x200MHz 8 bitów Micsig

TO2004 oscyloskop cyfrowy przenośny tablet 4x200MHz 8 bitów Micsig

Micsig

Czas wysyłki: 24 godziny

Koszt wysyłki: od 11,99 zł

Numer katalogowy: TO2004

Stan magazynowy:

Stan produktu: Nowy


Zapytaj o cenę

  • Opis produktu
  • Recenzje produktu (0)
TO2004 oscyloskop cyfrowy przenośny tablet 4x200MHz 8 bitów Micsig

alt

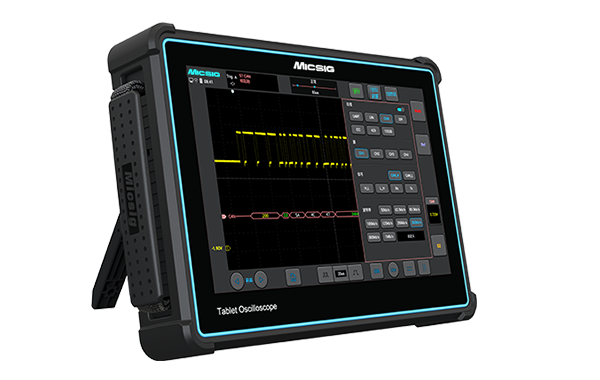

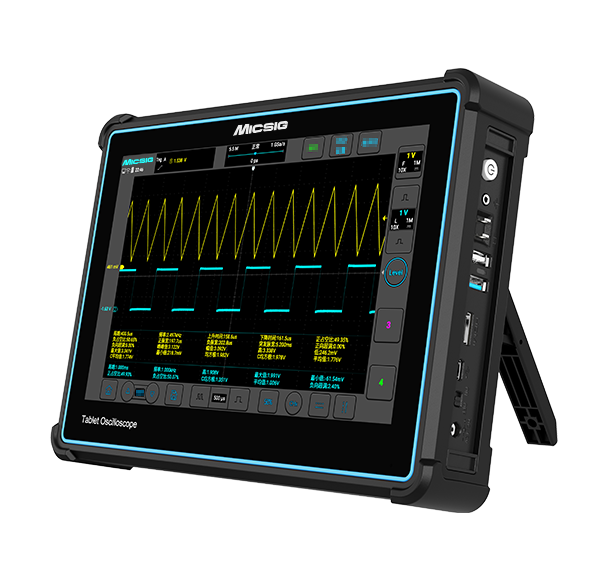

Tabletowy oscyloskop z serii Micsig TO to nowoczesne narzędzie pomiarowe, które łączy w sobie mobilność i funkcjonalność znaną z klasycznych oscyloskopów stacjonarnych. Dzięki dotykowemu ekranowi o przekątnej 10,1 cala praca z urządzeniem jest intuicyjna i wygodna, nawet w terenie. Urządzenie dostępne jest w wersjach dwukanałowych oraz czterokanałowych, z pasmem od 100 do 300 MHz, co pozwala na precyzyjne rejestrowanie i analizowanie przebiegów sygnałów w różnorodnych zastosowaniach — od serwisów elektronicznych po laboratoria badawczo-rozwojowe.

Sprzęt został wyposażony w głęboką pamięć akwizycji, która w maksymalnej konfiguracji sięga aż 220 milionów punktów, co umożliwia przechwytywanie sygnałów z dużą szczegółowością. Szybkość próbkowania do 2 GSa/s oraz segmentowany zapis pozwalają z łatwością wychwytywać rzadkie, przerywane zakłócenia. Wbudowany akumulator o dużej pojemności zapewnia kilka godzin pracy bez zewnętrznego zasilania, co w połączeniu z kompaktową obudową i małą wagą czyni oscyloskop TO praktycznym narzędziem dla inżynierów i techników w terenie.

alt alt

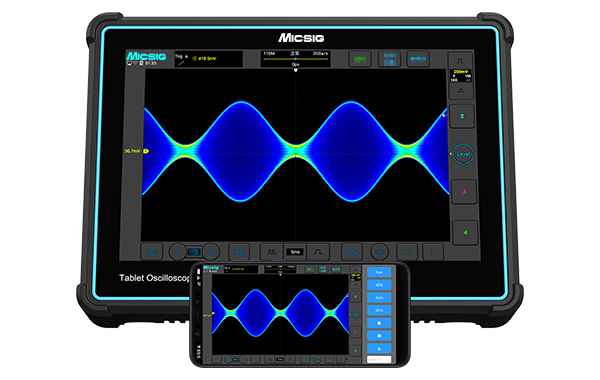

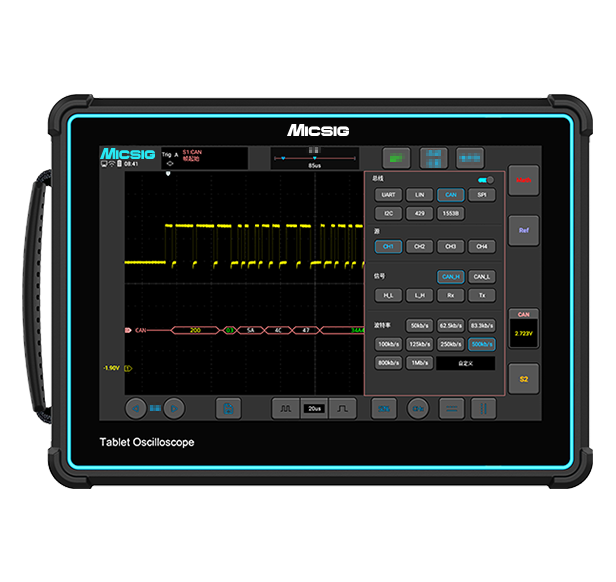

Model TO obsługuje dekodowanie popularnych protokołów komunikacyjnych, takich jak UART, CAN, CAN FD, LIN, SPI czy I²C, co znacznie przyspiesza analizę sygnałów w systemach cyfrowych. Oprócz tego urządzenie oferuje funkcje matematyczne, transformatę Fouriera oraz cyfrowe filtry dolno- i górnoprzepustowe, co pozwala na jeszcze dokładniejsze dopasowanie parametrów pomiarowych. Zdalne sterowanie przez aplikacje mobilne i oprogramowanie komputerowe umożliwia wygodne monitorowanie pracy oscyloskopu, a eksport danych w formacie CSV ułatwia dalszą obróbkę i raportowanie wyników.


alt
alt
Parametry techniczne
  • producent: Micsig
  • model: TO2004
  • liczba kanałów analogowych: 4
  • pasmo: 200 MHz
  • maksymalna prędkość próbkowania: 2 GSa/s
  • czas narastania sygnału (rise time): ≤1,75ns
  • rozdzielczość pionowa: 8 bitów
  • dokładność wzmocnienia (amplitudy): < ±2% (przy wejściu 1 MΩ)
  • zakres czułości: 1 mV/div – 10 V/div (1 MΩ)
  • impedancja wejściowa: 1 MΩ ±1% || 14,5 pF ±3 pF
  • separacja kanałów (izolacja): ≥ 40 dB (od DC do pełnego pasma)
  • zakres kompensacji offsetu: ±2,5 V (X1 <500 mV/div), ±120 V (X1 ≥500 mV/div)
  • maksymalne napięcie wejściowe: CAT I 300 Vrms
  • skala pozioma (time base): 2 ns/div – 1 ks/div
  • dokładność czasowa: ±20 ppm, dryf zegara ≤ ±5 ppm/rok
  • metoda próbkowania: rzeczywista (real-time)
  • wykrywanie pików (peak detect): pojedynczy kanał: 1 ns, dualny: 2 ns, cztery kanały: 4 ns
  • głębokość pamięci: 220 Mpts (łącznie i dzielona na aktywne kanały)
  • tryby akwizycji: normalny, średniowanie (2‑256), envelope (2‑∞)
  • maksymalny czas próbkowania przy pełnej prędkości: 70–170 ms (pojedynczy kanał)
  • tryby pracy: auto, normal, single
  • sprzężenie: DC, AC,  HF/LF,
  • opóźnienie wyzwolenia (hold-off): 200 ns – 10 s
  • typy wyzwalania: edge, pulse width, logic, N‑edge, runt, slope, timeout, video, serial
  • kursory: poziomy, pionowy, krzyżowy
  • automatyczne pomiary: 31 typów (z możliwością wyświetlania do 10 naraz)
  • funkcje matematyczne: dodawanie, odejmowanie, mnożenie, dzielenie; FFT z wyborem okna (RMS/decibel)
  • licznik częstotliwości: 6 cyfr
  • filtr cyfrowy: dolny/górny (do 20 MHz, cyfrowy od 30 kHz)
  • wyświetlanie intensywności: 256 poziomów z kolorową mapą termiczną
  • wyświetlacz: 8″ TFT‑LCD, 800×600 pikseli, 14×10 kratek, ekran pojemnościowy
  • metoda obsługi: dotyk, przyciski, hybryda
  • wbudowana pamięć: 32 GB Flash
  • formaty zapisu: CSV, WAV, BIN
  • porty: Wi‑Fi, USB 3.0/2.0 host, USB‑C, HDMI 1.4, trigger‑out, port uziemienia
  • bateria: 7,4 V, 7500 mAh Li‑ion; do 5 h pracy
  • blokada wyłączenia (power‑off lock), uchwyt, tylny stojak typu trójkąt
  • wymiary: 265 × 192 × 50 mm; waga ~1,9 kg (z baterią)
  • system: Android OS
  • zdalne sterowanie: przez Wi‑Fi (aplikacja Android/iOS), USB (PC), SCPI, HDMI
  • obsługiwane: RS‑232/422/485/UART, CAN, CAN‑FD, LIN, SPI, I²C
  • eksport: dekodowanie w formacie tekstowym i CSV
alt
Model TO3004 TO2004 TO2002 TO1004
Szerokość pasma 300MHz 200MHz 200MHz 100MHz
Czas narostu ≤1.16ns ≤1.75ns ≤1.75ns ≤3.5ns
Liczba kanałów 4 4 2 4
Częstotliwość próbkowania 2GSa/s 2GSa/s 1GSa/s 1GSa/s
Rekord pamięci 220M 220M 110M 110M
Maksymalna prędkość przechwytywania 300 000wfm/s 300 000wfm/s 78 000wfm/s 78 000wfm/s
Czułość napięciowa 1mV/div ~ 10V/div (1MΩ);1mV/div ~ 1V/div (50Ω) 1mV/div ~ 10V/div
Wbudowany filtr 20MHz, High Pass / Low Pass (to 30Hz) 20MHz, High Pass / Low Pass (to 30kHz)
Rejestrator  10,000 ramek -
Impedancja wejściowa 1MΩ/50Ω 1MΩ
Regulacja podstawy czasu 1ns/div ~ 1ks/div 2ns/div ~ 1ks/div
Rozdzielczość pionowa 8 bitów 8 bitów
Typy wyzwalania Edge, Pulse Width, Logic, Nth Edge, Runt, Slope, Time Out, Video
Dekodowanie magistrali RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C
Interfejsy Wi-Fi, USB 3.0/2.0 Host, USB Type-C, GND, HDMI, Trigger out
Wbudowana pamięć 32GB
Wyświetlacz 10,1" ekran dotykowy 1280 x 800 pikseli
Wbudowany akumulator 7,4V 7500mAh
Wymiary 265 x 192 x 50 mm
Waga 1,9kg
Zestaw zawiera
- 1 x oscyloskop cyfrowy MIcsig TO2004
- 2 x sonda oscyloskopowa z dzielnikiem 1:1 / 1:10
- 1 x zasilacz z przewodem
- 1 x oryginalne opakowanie
