DP-666 Odbiornik radiowy DSP TEF6686 ESP32 czerwony DEEPELEC

Przenośny odbiornik radiowy Deepelec DP-666 to wysoce czułe urządzenie opierające się na profesjonalnym, układzie scalonym NXP TEF6686. Został on zaprojektowany dla pasjonatów dalekiego odbioru sygnałów, wymagających słuchaczy oraz radioamatorów. Jest to urządzenie typu SDR, które dzięki rozbudowanym algorytmom cyfrowego przetwarzania sygnału, takim jak CEQ, EMS, iMS czy PACS, wykazuje fenomenalne zdolności w redukcji szumów, eliminowaniu interferencji międzykanałowych i radzeniu sobie z zanikami sygnału. Mózgiem operacyjnym tego modelu jest wydajny, dwurdzeniowy moduł ESP32-WROOM-32U, zapewniający błyskawiczną responsywność oraz obsługę szerokiego wachlarza częstotliwości, w tym pasm FM, OIRT, SW, MW oraz LW.

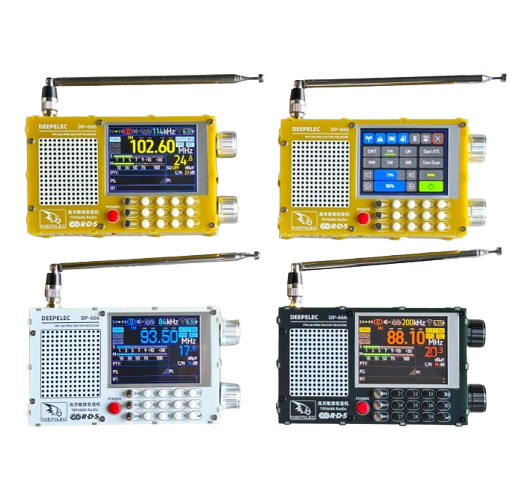

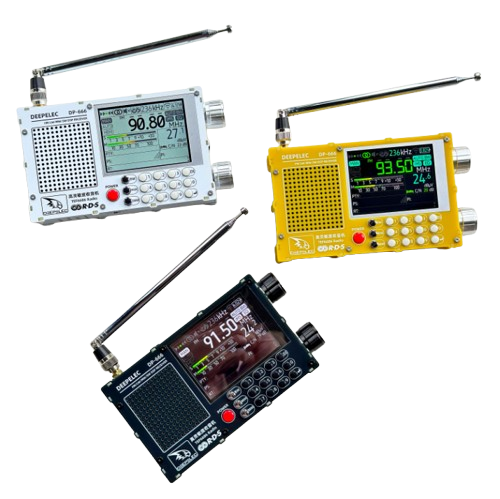

Kompaktowa bryła modelu DP-666 została wyposażona w bardzo jasny i czytelny wyświetlacz IPS LCD o przekątnej 2,8 cala z rezystancyjnym panelem dotykowym, który pozwala na wygodny odczyt szczegółowych danych RDS oraz parametrów odbieranego sygnału. Unikalną cechą tego odbiornika jest wbudowana pełna klawiatura numeryczna znacząco przyspieszająca bezpośrednie wprowadzanie docelowych częstotliwości. Na przednim panelu zlokalizowano również precyzyjne pokrętła TUNING oraz VOLUME, a także przyciski szybkiego dostępu, pozwalające między innymi na regulację zaawansowanej blokady szumów czy przełączanie szerokości filtru sprzętowego. Odbiornik wyposażony jest w bezstratny tor audio, na który składają się: wzmacniacz TI TPA6211A1 obsługujący dedykowany głośnik o mocy 3W oraz w pełni niezależny wzmacniacz słuchawkowy AD MAX97220 na standardowe złącze Jack 3.5mm. Za energię odpowiada wymienne ogniwo litowe o ogromnej pojemności 5000 mAh, pozwalające na nawet 15 godzin ciągłego nasłuchu.

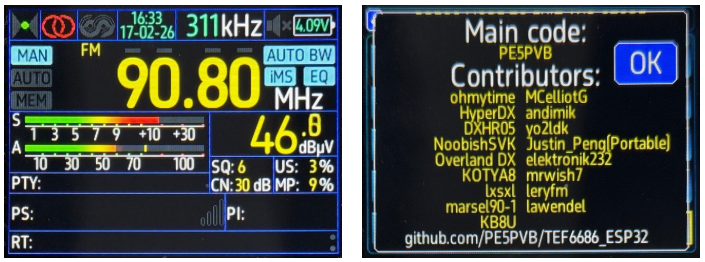

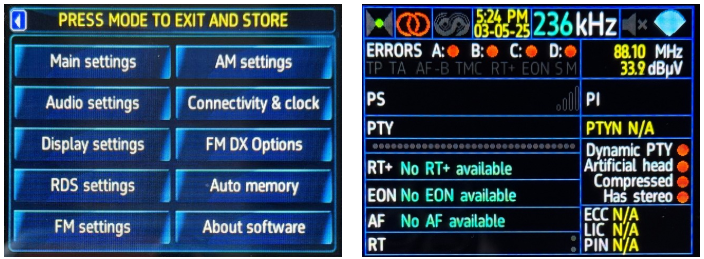

Odbiornik Deepelec DP-666 wyróżnia się na tle konkurencji wsparciem dla różnych wersji oprogramowania układowego. Urządzenie pozwala na pracę z klasycznym interfejsem PE5PVB, który dostarcza ogromną ilość technicznych danych diagnostycznych RDS i parametrów sygnału w czasie rzeczywistym – idealny dla profesjonalistów.

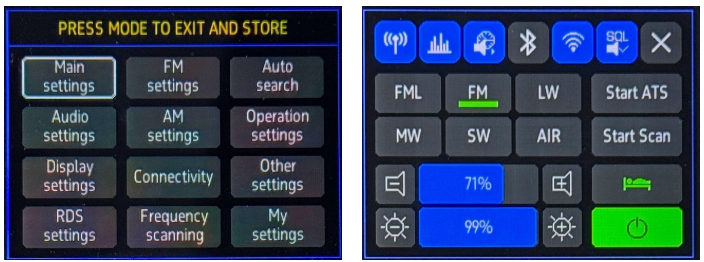

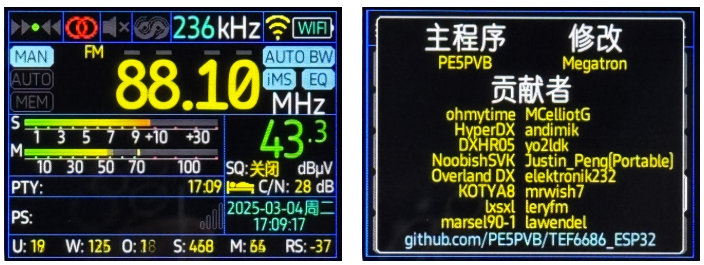

Alternatywnie, użytkownik może korzystać z nowoczesnej modyfikacji Megatron, która zmienia odbiornik w intuicyjne centrum multimedialne. Oferuje ona kafelkowe menu, dotykową obsługę funkcji takich jak Bluetooth czy Wi-Fi oraz graficzne suwaki regulacji głośności i podświetlenia, co znacząco podnosi komfort użytkowania podczas podróży.

Kluczowa specyfikacja i lista funkcji

• - Marka: Deepelec
• - Model: DP-666
• - Układ sterujący: ESP32-WROOM-32U, Flash 4MB, Wi-Fi + Bluetooth Dual-Core
• - Odbiornik radiowy: układ NXP TEF6686
• - Wyświetlacz 2.8" IPS LCD (320x240 px), pełny kąt widzenia, panel rezystancyjny dotykowy
• - Złącze antenowe: standardowe SMA Żeńskie
• - Obsługa anten pełnopasmowych
• - Pasmo FM: 65-108 MHz / 76-108 MHz / 87-108 MHz (OIRT, Japonia, Europa/USA), krok do wyboru 50/100/200 kHz
• - Pasmo SW (Fale Krótkie): 1700 - 27000 kHz, standardowy krok strojenia 5 kHz
• - Pasmo MW (Fale Średnie): 520 - 1791 kHz, standardowy krok strojenia 9/10 kHz
• - Pasmo LW (Fale Długie): 144 - 513 kHz, standardowy krok strojenia 9 kHz
• - Czułość odbioru: FM ≤ 0.5uV (S/N=30dB); SW/MW/LW ≤ 10uV (S/N=20dB)
• - Selektywność: FM ≥ 60dB (±150kHz); SW/MW/LW ≥ 60dB
• - Wzmacniacz audio głośnika: TI TPA6211A1
• - Głośnik rezonansowy 45x45mm o mocy 4Ω/3W
• - Niezależny wzmacniacz słuchawkowy na układzie AD MAX97220 na port 3.5mm
• - Zasilanie po przez ogniwo litowe 3.7V / 5000mAh (18.5Wh) w rozmiarze 65x55x10mm
• - Czas pracy i ładowanie: ok. 15 godzin użytkowania (pobór ~350mA)
• - Złącze TYPE-C (5V/1A, max 5W)
• - Wbudowany kontroler konwersji USB do portu szeregowego CH340
• - Graficzne wyświetlanie niemal wszystkich danych Systemu RDS w tym tekstu stacji
• - W pełni programowalny algorytm szerokości pasma filtru (BW): 17 zakresów dla FM (od 56kHz do 311kHz) oraz tryb AUTO
• - Tryb skanowania stacji FMDX Scan aktywowany przyciskiem DX
• - Zaawansowany Equalizer Kanałów (CEQ) oraz system supresji wielodrożności sygnałów
• - Bank pamięci stacji pozwalający na graficzny i intuicyjny przydział częstotliwości z zachowaniem stanu wolny/zajęty
• - Odczyt na żywo miernika siły sygnału, stosunku nośnej do szumu oraz aktualnego napięcia akumulatora
• - Wymiary: 142 x 30 x 80 mm
• - Waga: 300 g

Pasmo Operacyjne	Częstotliwości / Krok	Zdolność Dekodowania
Radio FM (Pełne Pasmo)	65 - 108 MHz (Kroki: 50/100/200 kHz)	Czułość: ≤ 0.5uV; Selektywność: ≥ 60dB
Fale Krótkie (SW)	1700 - 27000 kHz (Krok domyślny 5 kHz)	Czułość: ≤ 10uV; Selektywność: ≥ 60dB (BW 3/5kHz)
Fale Średnie (MW)	520 - 1791 kHz (Krok domyślny 9/10 kHz)	Czułość: ≤ 10uV; Selektywność: ≥ 60dB (BW 3/9kHz)
Fale Długie (LW)	144 - 513 kHz (Krok domyślny 9 kHz)	Czułość: ≤ 10uV; Selektywność: ≥ 60dB (BW 3/9kHz)
Główne Układy Modułowe
Tuner i DSP	NXP TEF6686 (Automotive Grade)
Mikrokontroler	ESP32-WROOM-32U (Dual Core)
Audio Wyjścia	TI TPA6211A1 (Głośnik) / AD MAX97220 (Słuchawki)

Dodatkowe materiały techniczne:

	DP-666 Manual (FW v2.11)
	DP-666 Manual (Megatron Mod17)
	DP-666 GitHub
	DP-666 Schematic



Sterowniki:


CH340N Windows Driver

	My DP-666 radio speaker has no sound?
	How to adjust the SQ value of DP-666?
	How do I repair the antenna connector on my DP-666?

	DP-666_v2.20.8_260221
	TEF6686_ESP32_2.0.15mod17-20250405 Firmware(Add support for RTC)

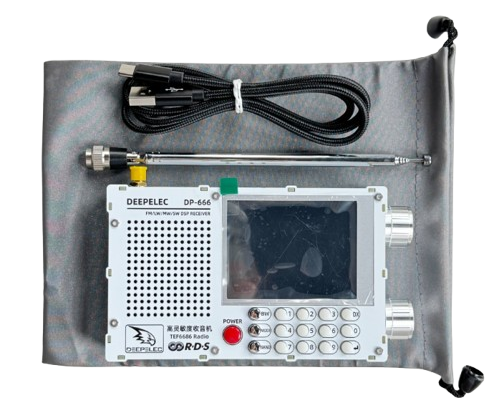

Zestaw zawiera 1 x Odbiornik radiowy Deepelec DP-666 1 x Wysokiej jakości antena teleskopowa ze złączem SMA 1 x Kabel danych USB-A na USB-C 1 x Solidna torba transportowa  1 x Instrukcja obsługi 1 x Oryginalne opakowanie
