DSO1062B oscyloskop 2 x 60MHz

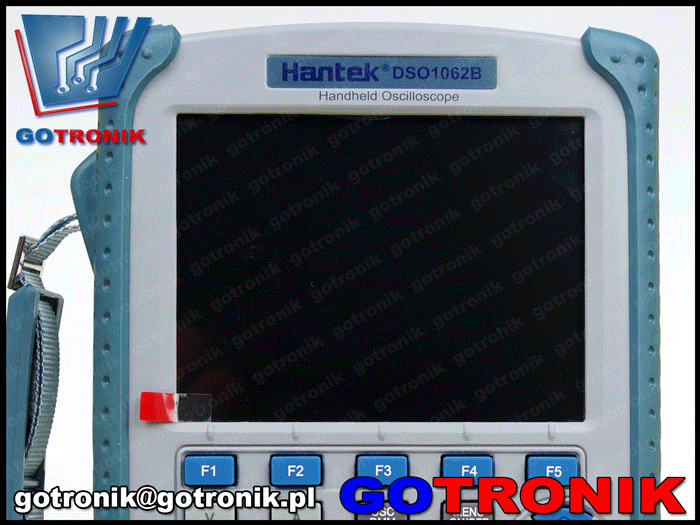

DSO1062B Hantek przenośny oscyloskop z akmulatorem i funkcją miernika cyfrowego 60MHz skopometr do motoryzacji

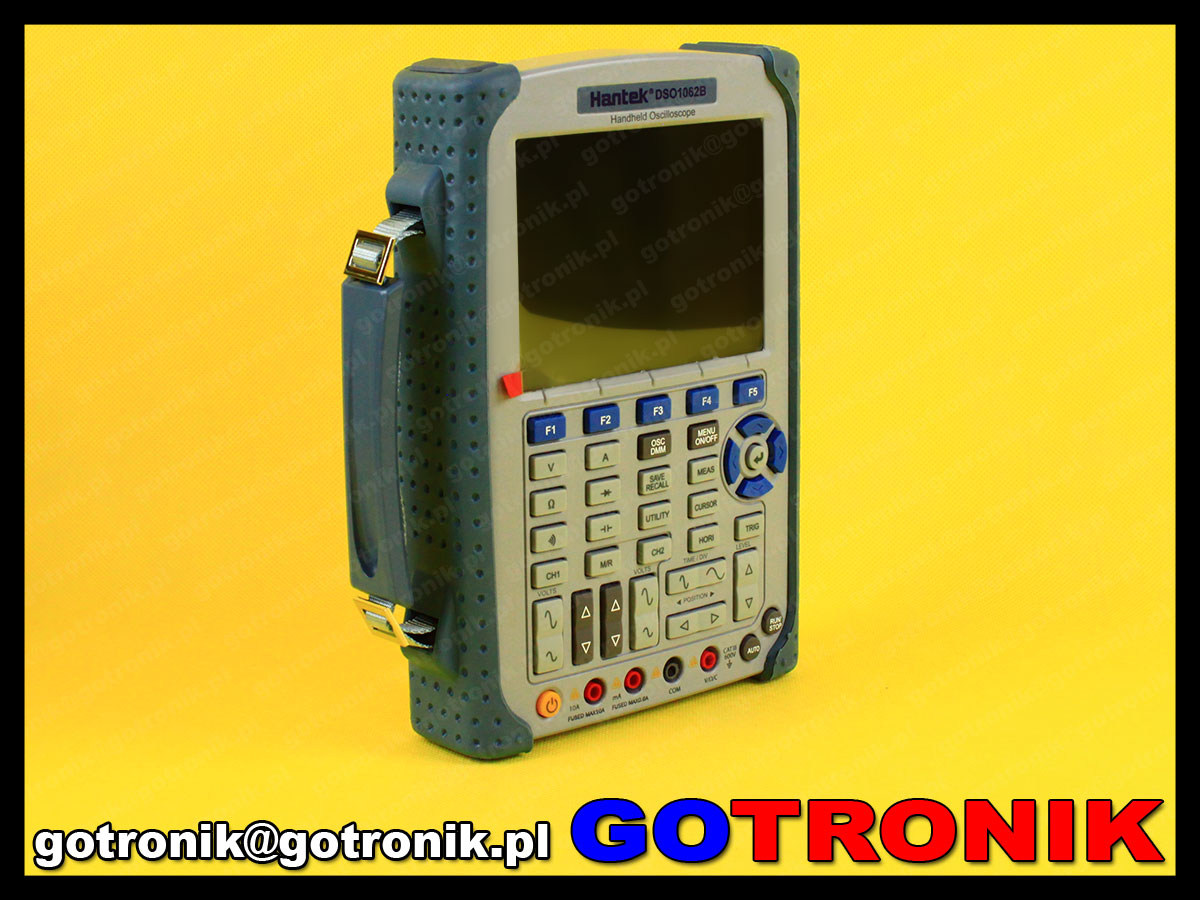

Skopometr DSO1062B produkcji Hantek to przenośny oscyloskop cyfrowy dwukanałowy 2x60MHz z budowanym akumulatorem i funkcją multimetru cyfrowego.
altHantek to producent oscyloskopów cyfrowych, który na polskim rynku zaistniał na większą skalę w świadomości elektroników dwoma modelami DSO1060 i DSO8060. Były to przenośne dwukanałowe oscyloskopy cyfrowe z wbudowanym akumulatorem i dodatkowym multimetrem. Wspomniane oscyloskopy wyposażone były w kolorowe wyświetlacze LCD o przekątnej 5,6 cala (jak w standardowych ówczesnych oscyloskopach stacjonarnych). W oparciu o doświadczenie przy produkcji i sprzedaży producent wprowadził nową serię oscyloskopów przenośnych skopometrów z serii DSO1000B oferując ulepszone parametry techniczne w niczym nie ustępujące stacjonarnym oscyloskopem cyfrowym.

altKrótka charakterystyka oscyloskopów z serii DSO1000B Hantek: dwukanałowy oscyloskop cyfrowy przenośny z wbudowanym multimetrem cyfrowym o maksymalnym wskazaniem na wyświetlaczu 6000. Masa oscyloskopu i multimetru cyfrowego są rozdzielone galwanicznie (nie są wspólne). Z serii DSO1000B dostępne są w sprzedaży 3 modele różniącą się szerokością pasma. I tak model DSO1062B ma dwa kanały wejściowe 60MHz, DSO1102B ma pasmo 100MHz w każdym kanale, a DSO1202B 200MHz. Oscyloskopy wyposażone są w duży kolorowy wyświetlacz LCD o przekątnej 5,6 cala, rozdzielczości 640x480. Przetwornik analogowo-cyfrowy ADC próbkuje z częstotliwością 1GS/s w czasie rzeczywistym. Długość rekordu pamięci wynosi 1 milion próbek (1M). Obsługa oscyloskopu jest prosta i intuicyjna. Funkcja Autoset pozwala na samonastawę (samoustwaienie) jednym przyciskiem, czyli o jej wywołaniu oscyloskop sam automatycznie dobierze czułość napięciową, podstawę czasu, rodzaj wyzwalania tak aby doprowadzony sygnał elektryczny do jednego z dwóch wejść oscyloskopu był widoczny na ekranie. 32 funkcje automatycznych pomiarów, funkcje automatyczne jak dodawanie, odejmowanie, mnożenie, dzielenie, analiza widmowa FFT, tryb X-Y do rysowania krzywych Lissajous. Możliwość pomiarów kursorami czasowymi lub napięciowymi w sposób ręczny i automatyczny (śledzenie kursora).  Waveform Recorder to opcja  do rejestrowania i odtwarzania przebiegów wejściowych z CH1/CH2 z maksymalną długością rekordu do 1000 klatek. Funkcja Pass / Fail twz. maski porównuje zapisany przebieg z nieznanym wejściem wg. określonych przez użytkownika parametrów. Rozbudowane funkcje archiwizacji przebiegów elektrycznych do danych w postaci plików *.csv/*.xls do dalszej obróbki w arkuszach kalkulacyjnych lub w formie pliku graficznego *.bmp do wydruku, umieszczenia w prezentacji, sprawozdaniu. Interfejs komunikacji USB pozwala na transferowanie danych pomiarowych do komputera PC. Oprogramowanie działające w systemie Windows pozwala w czasie rzeczywistym na sterowanie oscyloskopem i obrazowanie wyświetlanych charakterystyk (oscylogramów).

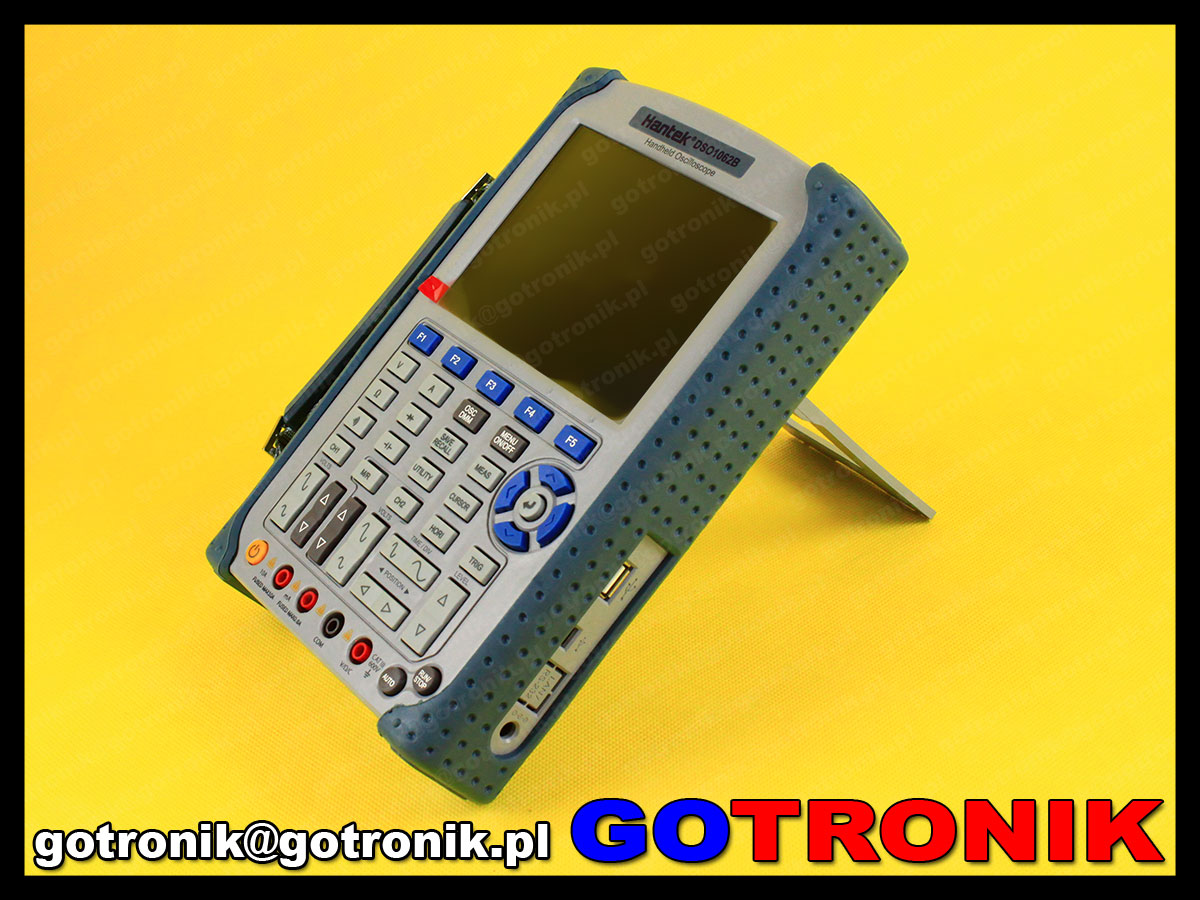

DSO1062B Hantek przenośny oscyloskop z akmulatorem i funkcją miernika cyfrowego 60MHz skopometr do motoryzacjiDSO1062B Hantek przenośny oscyloskop z akmulatorem i funkcją miernika cyfrowego 60MHz skopometr do motoryzacjiDSO1062B Hantek przenośny oscyloskop z akmulatorem i funkcją miernika cyfrowego 60MHz skopometr do motoryzacji

dane techniczne:
  • przenośny oscyloskop cyfrowy z multimetrem - skopometr DSO1062B produkcji Hantek
  • dwukanałowy oscyloskop cyfrowy z wbudowanym akumulatorem
  • szerokość pasma: 60MHz w każdym kanale
  • próbkowanie w czasie rzeczywistym: 1GSa/s
  • pamięć próbek: 1M
  • duży   KOLOROWY  wyświetlacz LCD o przekątnej 5,6 cala
  • wysoka rozdzielczość ekranu: 640 x 480
  • funkcja AUTOSET: automatyczne ustawianie parametrów wyświetlania (podstawy czasu, wzmocnienia)
  • funkcja filtru cyfrowego
  • funkcja Pass/Fail tzw. maski
  • pomiar przy użyciu kursorów ręczny lub automatyczny
  • 32 automatyczne pomiary parametrów
  • praca w trybie X-Y do rysowania krzywych Lissajous
  • rekorder: rejestrowanie przebiegów do 1000 klatek
  • rozbudowane opcje wyzwalania: zboczem, szerokość impulsu, czas narastania, zmienne, sygnałem video (PAL, SECAM, NTSC)
  • analiza widmowa FFT: okna Hanning, Flattop, Rectangular, Bartletta, Blackman
  • funkcja uśredniania przebiegów
  • komunikacja USB 2.0 z komputerem
  • wbudowany multimetr cyfrowy 6000 z analogowym bargrafem
  • rozdzielona masa pomiędzy oscyloskopem i multimetrem cyfrowym
  • idealne zastosowanie jako oscyloskop do pomiarów w motoryzacji - diagnoskop

Osoby zainteresowane szczegółową specyfikacją i funkcjonalnością oscyloskopu DSO1102B Hantek zachęcamy do zapoznania się z poniższymi instrukcjami, gdzie w przejrzysty i graficzny sposób zostały przedstawione:

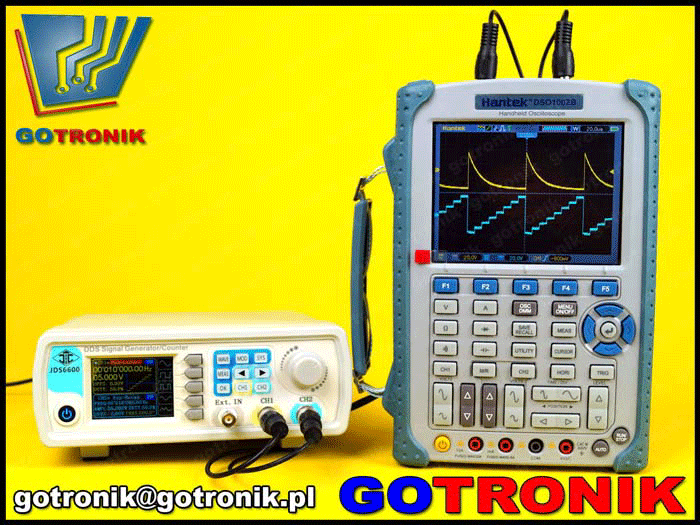

DSO1062B Hantek przenośny oscyloskop z akmulatorem i funkcją miernika cyfrowego 60MHz skopometr do motoryzacjimanual - instrukcja w języku ang. oscyloskop DSO1102B
instrukcja PL DSO1062B

alt

model oscyloskopu: DSO1202B DSO1102B DSO1062B
akwizycja sygnału
tryby próbkowania próbkowanie w czasie rzeczywistym: 1GS/s
próbkowanie ekwiwalentne: 25GS/s
typy akwizycji
Normal normalna akwizycja
Peak Detect wykrywanie wartości szczytowej (wartości maksymalnej i minimalnej). Wyszukuje w wielu akwizycjach punkty najwyższy i najniższy rekordu pamięci.
Average uśrednianie przebiegu, do wyboru z 4,8,16,32,64,128 przebiegów
wejście
sprzężenie wejścia AC, DC, GND
impedancja wejściowa 1MΩ±2% ‖ 20pF±3pF
tłumienie sond 1X, 10X
obsługiwane mnożniki tłumienia sondy 1X, 10X, 100X, 1000X
maksymalne napięcie wejściowe kategoria instalacji
CAT I i CAT II: 300 VRMS (10 ×)
CAT III: 150 VRMS (1x)
Instalacja kategorii CATII: obniż wartość przy 20dB / dekadę powyżej 100kHz do 13V szczytowego prądu zmiennego przy 3MHz * i powyżej. Dla przebiegów niesinusoidalnych wartość szczytowa musi być mniejsza niż 450V. Skok powyżej 300 V powinien być krótszy niż 100 ms. Poziom sygnału RMS, w tym wszystkie składniki DC usunięte przez sprzęgło AC, musi być ograniczony do 300V. Jeśli te wartości zostaną przekroczone, może dojść do uszkodzenia oscyloskopu.
układ odchylania poziomego
zakres częstotliwości próbkowania 500MS/s--1GS/s
interpolacja przebiegu (sin x)/x
długość rekordu pamięci 1M próbek
zakres regulacji podstawy czasu 2ns/działkę ~ 2000s/działkę 4ns/działkę ~ 2000s/działkę
dokładność próbkowania i opóźnienia czasu 500ps (na ponad ≥1ms odstępie czasu)
zakres pozycji 2ns/działkę do 8ns/działkę;
(-8działek×s/działkę) do 20ms;
4ns/działkę do 8ns/działkę; (-8div x s/działkę) do 40ms;
20ns/działkę do 80μs /działkę;(-8div×s/działkę)do 40ms;
200μs/działkę do 40s/działkę; (-8div×s/działkę)do 400s;
dokładność pomiaru różnicy czasu delta  (pełne pasmo) pojedyncze wyzwalanie, tryb normalny: ± (1 odstęp między próbkami + 100 ppm × odczyt + 0,6 ns);
> 16 średnich: ± (1 interwał próbki + 100ppm × odczyt + 0,4ns);
interwał próbki = s / div ÷ 200
układ odchylania pionowego
rozdzielczość pionowa 8-bitowa rozdzielczość przetwornica ADC
zakres regulacji przesunięcia 2mV/działkę do 20mV/działkę, ±400mV;
50mV/działkę do 200mV/działkę, ±2V;
500mV/działkę do 2V/działkę, ±40V;
5V/działkę, ±50V
szerokość pasma 200MHz 100MHz  60MHz
czas narastania złącze BNC (typowy) 1.8ns 3.5ns  5.8ns
operacje matematyczne +, -, *, /, analiza widmowa FFT
FFT okno: Hanning、 Flatop、Rectamgular、Bartlett、Blackman; 1024 próbki
limit pasma 20MHz
odpowiedź niskiej częstotliwości (-3db) ≤10Hz w BNC
dokładność podstawy czasu ± 3% dla trybu akwizycji normalnej lub średniej, 5V / div do 10mV / div;
± 4% dla trybu akwizycji Normalny lub Średni, 5mV / div do 2mV / div
dokładność pomiaru DC
średni tryb akwizycji
Gdy przemieszczenie pionowe wynosi zero, a N ≥16: ± (3% × odczyt + 0,1div + 1 mV) wybrano tylko 10 mV / działkę lub więcej;
Gdy przemieszczenie pionowe nie jest równe zero i N≥16: ± [3% × (odczyt + pozycja pionowa) + 1% pozycji pionowej + 0,2 div]; Dodaj 2mV dla ustawień od 2mV / div do 200mV / div; dodaj 50mV dla ustawień od 200mV / div do 5V / div
powtarzalność pomiaru napięcia
średni tryb akwizycji
różnica napięcia między dowolnymi dwiema średnimi ≥16 przebiegów uzyskanych w tych samych ustawieniach i warunkach otoczenia
układ wyzwalania
typy wyzwalania Edge, Video, Pulse, Slope, Over time, Alternative
wyzwalanie brzegiem, wideo, impulsem, zboczem, O.T. po przekroczeniu czasu, alternatywne – naprzemienne
źródło wyzwalania CH1, CH2, AC Line
tryby wyzwalania Auto - automatyczne, Normal – normalne
typy sprzężenia DC, AC, Noise Reject, HF Reject, LF Reject
czułość wyzwalania
(typ wyzwalania krawędzią)
DC (CH1, CH2): 1działka od DC do 10 MHz; 1.5div od 10 MHz do 100 MHz; 2div od 100MHz do Full; AC: tłumi sygnały poniżej 10 Hz; HF Reject: tłumi sygnały powyżej 80 kHz; LF Reject: Tak samo jak sprzężenie DC dla częstotliwości powyżej 150 kHz; tłumi sygnały poniżej 150 kHz
zakres poziomu wyzwalania CH1 / CH2: ± 8 działek od środka ekranu
dokładność poziomu wyzwalania (typowa)
dotyczy sygnałów o czasie narastania i opadania ≥20ns
CH1/CH2: 0.2działki × woltów/działkę w granicach ±4 działek od środka ekranu
ustawienie poziom na 50% (typowe) działa z sygnałami wejściowymi o częstotliwości ≥ 50 Hz
wyzwalanie Video
typ wyzwalania wideo CH1, CH2: Peak-to-peak amplituda między-szczytowa dla 2 działek
formaty sygnałów i póle, typ wyzwalacza wideo obsługuje systemy nadawcze NTSC, PAL i SECAM dla dowolnego pola lub dowolnej linii
zakres czasu Holdoff regulacja czasu martwego w zakresie 100ns do 10s
wyzwalanie szerokością impulsu
tryb wyzwalania szerokością impulsu wyzwalanie gdy (, = , lub ≠); impuls dodatni lub impuls ujemny
punkt wyzwalania szerokości impulsu równy: oscyloskop uruchamia się, gdy krawędź spływu impulsu przekracza poziom wyzwalania.
nie równe: Jeśli impuls jest węższy niż określona szerokość, punktem wyzwalającym jest krawędź spływu. W przeciwnym razie oscyloskop uruchamia się, gdy impuls trwa dłużej niż czas określony jako szerokość impulsu.
mniej niż: Punkt wyzwalania to krawędź spływu.
Większy niż (nazywany także wyzwalaczem nadgodzin): oscyloskop uruchamia się, gdy impuls trwa dłużej niż czas określony jako szerokość impulsu
zakres szerokości impulsu regulacja w zakresie: 20ns ~ 10s
wyzwalanie zboczem
tryb wyzwalania zboczem wyzwalanie gdy mniejszy, większy, równy lub nierówny ( , = , lub ≠ ); zbocze opadające lub zbocze narastające
punkt wyzwolenia zbocza równy: oscyloskop uruchamia się, gdy nachylenie przebiegu jest równe ustawionemu nachyleniu.
nie równe: oscyloskop uruchamia się, gdy nachylenie przebiegu nie jest równe ustawionemu nachyleniu.
mniej niż: oscyloskop uruchamia się, gdy nachylenie przebiegu jest mniejsze niż ustawione nachylenie.
większy niż: oscyloskop uruchamia się, gdy nachylenie przebiegu jest większe niż ustawione nachylenie.
Time Range 20ns ~ 10s
wyzwalanie przekroczeniem czasu
tryby wyzwalania czasowego krawędź narastająca lub opadająca
zakres czasu wyzwolenia regulacja w zakresie: 20ns ~ 10s
wyzwalanie alternatywne (naprzemienne)
wyzwalanie z kanału CH1 wyzwalanie wewnętrzne: krawędź, szerokość impulsu, wideo, nachylenie
wyzwalanie z kanału CH2 wyzwalanie wewnętrzne: krawędź, szerokość impulsu, wideo, nachylenie
wyzwalanie licznika częstotliwości
rozdzielczość odczytu częstotliwości Wyświetlacz 6 cyfr
dokładność (typowa) ± 30 ppm (w tym wszystkie błędy odniesienia częstotliwości i błędy zliczania ±1)
zakres częstotliwości sprzężenie AC, od minimum 4 Hz do pasma znamionowego
źródło sygnału Tryby szerokości impulsu lub wyzwalania krawędzi: wszystkie dostępne źródła wyzwalania
Licznik częstotliwości mierzy źródło wyzwalania przez cały czas, w tym, gdy akwizycja oscyloskopu zatrzymuje się z powodu zmian stanu pracy, lub gdy akwizycja pojedynczego zdarzenia zakończyła się.
Tryb wyzwalania szerokości impulsu: Oscyloskop zlicza impulsy o znacznej wielkości w oknie pomiarowym 1s, które kwalifikują się jako zdarzenia wyzwalające, takie jak wąskie impulsy w ciągu impulsów PWM, jeśli ustawione na Tryb wyzwalania krawędzi: Oscyloskop zlicza wszystkie krawędzie o wystarczającej wielkości i prawidłową polaryzację.
Tryb wyzwalania wideo: Licznik częstotliwości nie działa.
funkcje pomiarowe
pomiary kursorami △V różnica napięcia między kursorami
△T różnica czasu między kursorami
1/ΔT odwrotność różnicy czasu w hercach
automatyczne pomiary częstotliwość, okres, średnia, wartość międzyszczytowa Pk-Pk, cykliczny RMS, minimum, maksimum, czas narastania, czas opadania, + szerokość impulsu, -Pulse Width, Delay1-2Rise, Delay1-2Fall, + Duty, -Duty, Vbase, Vtop, Vmid , Vamp, Overshoot, Preshoot, Prey Mean, Preiod RMS,
ogólna charakterystyka
wyświetlacz kolorowy LCD
rozdzielczość wyświetlacza 640 x 480 pikseli, przekątna 5,6 cala
regulacja kontrastu regulowany 16 kroków z paskiem postępu
wyjście do kompensacji sond
wyjście napięciowe wbudowany generator przebiegu prostokątnego o napięciu 5Vpp dla obciążenia ≥1MΩ
częstotliwość (typowa) 1kHz
zasilanie
zasilanie ładowarka AC 100-240VACrms, 0.6A max, 50Hz~60Hz; wyjście napięcia DC 12V/1,5A
pobór mocy <30W
wbudowany akumulator litowy akumulator Li-ion napięcie 7,4V pojemność 4500mAh
warunki środowiskowe
zakres temperatur działanie: 0°C do 50°C
przechowywanie:-40°C do 71°C
metoda chłodzenia wbudowany cooler z aktywnym sterowaniem załaczany wg potrzeby
wilgotność 40°C lub poniżej: ≤ 90% wilgotności względnej
41°C do 50°C : ≤ 60% wilgotności względnej
wysokość działanie: poniżej 3000m.n.p.m
przechowywanie: poniżej 15 000m
mechaniczne parametry
wymiary długość 245mm x szerokość 163mm x wysokość 52mm
waga 2,8kg z opakowaniem, 1,2kg bez opakowania
funkcja cyfrowy multimetr DMM – Digital Multi Meter
maksymalne wskazanie 6000 maksymalne wskazanie pomiaru
mierzone wartości napięcie AC/DC (woltomierz), prąd AC/DC (amperomierz), rezystancja (omomierz) pojemnośc kondensatorów, testowanie diod, akustyczny tester ciągłości
maksymalne napięcie wejściowe AC:600V, DC: 800V
maksymalny prąd wejściowy AC: 10A, DC:10A
impedancja wejściowa 10MΩ

DSO1062B Hantek przenośny oscyloskop z akmulatorem i funkcją miernika cyfrowego 60MHz skopometr do motoryzacjiDSO1062B Hantek przenośny oscyloskop z akmulatorem i funkcją miernika cyfrowego 60MHz skopometr do motoryzacji
Wymagania stawiane oscyloskopem do najczęstszych i popularnych pomiarów w elektronice:

Model DSO1062B ze względu na swoją atrakcyjną cenę i funkcjonalność jest wybierany dość często nawet jako zamiennik do oscyloskopu stacjonarnego. Należy mieć na uwagę że oscyloskop DSO1062B jest zasilany z wbudowanego akumulatora, a tym samym odizolowany od wszelkich innych napięć zasilających. Dla użytkowników wykonujących pomiary napięć sieciowych, falowników i automatyce przemysłowej producent przygotował zmodyfikowaną serię skopometrów z serii DSO1000S, które mają podstawową funkcjonalność serii DSO1000B. DSO. Seria DSO1000S ma izolację galwaniczną wejść pomiarowych. W oscyloskopach DSO1000B kanały wejściowe CH1 i CH2 mają wspólną masę GND. Dodatkowo interfejs komunikacyjny USB ma wspólną masę z komputerem.

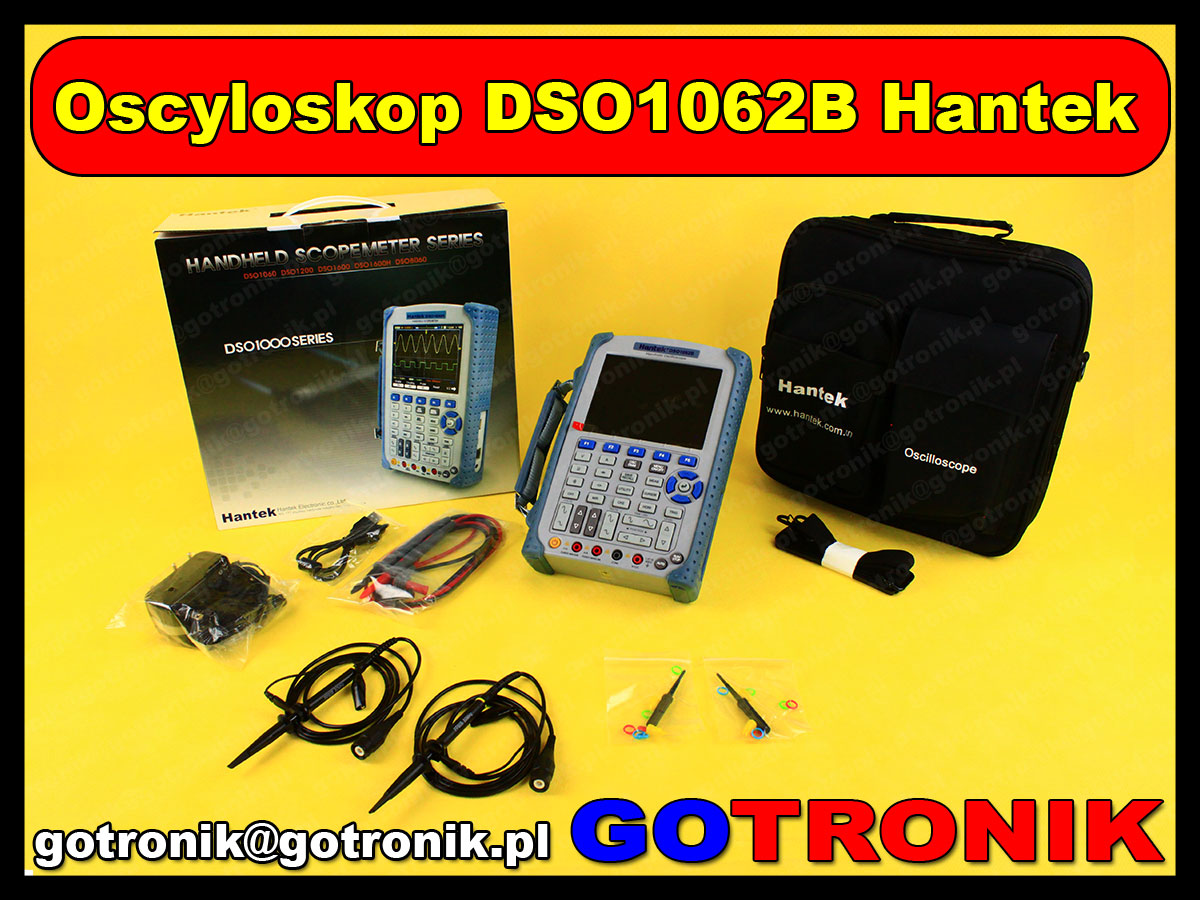

altzestaw zawiera:
  • oscyloskop DSO1062B
  • sonda oscyloskopowa z przełączanym dzielnikiem napięcia x1/x10 - 2szt.
  • torba
  • oryginalny karton z kolorową grafiką
  • komplet przewodów pomiarowych do multimetru
  • instrukcja obsługi (ang.)
  • oprogramowanie
  • zasilacz – ładowarka
  • przewód USB do komunikacji z PC

gwarancja:
  • 24 miesiące
  • gwarancji nie podlegają elementy naturalnie zużywające się, takie jak elementy grzejne, elementy ruchome, żarówki, filtry, bezpieczniki itp.

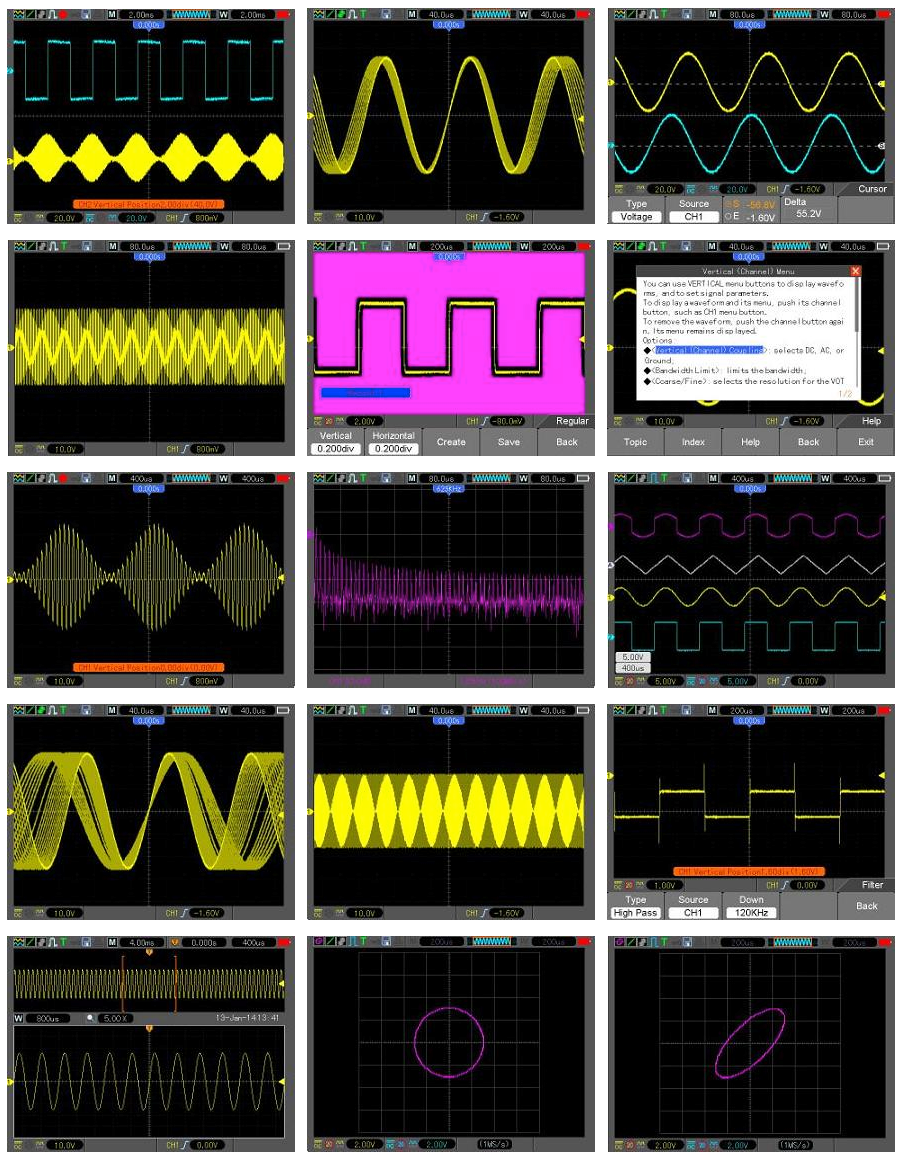

prezentacja oscyloskopów z serii DSO1000B Hantek:


DSO1062B Hantek przenośny oscyloskop z akmulatorem i funkcją miernika cyfrowego 60MHz skopometr do motoryzacjiDSO1062B Hantek przenośny oscyloskop z akmulatorem i funkcją miernika cyfrowego 60MHz skopometr do motoryzacjiDSO1062B Hantek przenośny oscyloskop z akmulatorem i funkcją miernika cyfrowego 60MHz skopometr do motoryzacjiDSO1062B Hantek przenośny oscyloskop z akmulatorem i funkcją miernika cyfrowego 60MHz skopometr do motoryzacjiDSO1062B Hantek przenośny oscyloskop z akmulatorem i funkcją miernika cyfrowego 60MHz skopometr do motoryzacjiDSO1062B Hantek przenośny oscyloskop z akmulatorem i funkcją miernika cyfrowego 60MHz skopometr do motoryzacjiDSO1062B Hantek przenośny oscyloskop z akmulatorem i funkcją miernika cyfrowego 60MHz skopometr do motoryzacjiDSO1062B Hantek przenośny oscyloskop z akmulatorem i funkcją miernika cyfrowego 60MHz skopometr do motoryzacjiDSO1062B Hantek przenośny oscyloskop z akmulatorem i funkcją miernika cyfrowego 60MHz skopometr do motoryzacjiDSO1062B Hantek przenośny oscyloskop z akmulatorem i funkcją miernika cyfrowego 60MHz skopometr do motoryzacjiDSO1062B Hantek przenośny oscyloskop z akmulatorem i funkcją miernika cyfrowego 60MHz skopometr do motoryzacjiDSO1062B Hantek przenośny oscyloskop z akmulatorem i funkcją miernika cyfrowego 60MHz skopometr do motoryzacjiDSO1062B Hantek przenośny oscyloskop z akmulatorem i funkcją miernika cyfrowego 60MHz skopometr do motoryzacjiDSO1062B Hantek przenośny oscyloskop z akmulatorem i funkcją miernika cyfrowego 60MHz skopometr do motoryzacjiDSO1062B Hantek przenośny oscyloskop z akmulatorem i funkcją miernika cyfrowego 60MHz skopometr do motoryzacji
alt
