Gniazdo microUSB do płytki prototypowej

Gniazdo microUSB do płytki prototypowej

Czas wysyłki: 24 godziny

Koszt wysyłki: od 15,00 zł Dostępne formy wysyłki dla oglądanego produktu:firma kurierska GLS - 15,00 zł
odbiór osobisty: Wrocław ul. Bystrzycka 69C - 0,00 zł

Numer katalogowy: PCB-104

Stan magazynowy:

Stan produktu: Nowy

Cena: 4,50 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

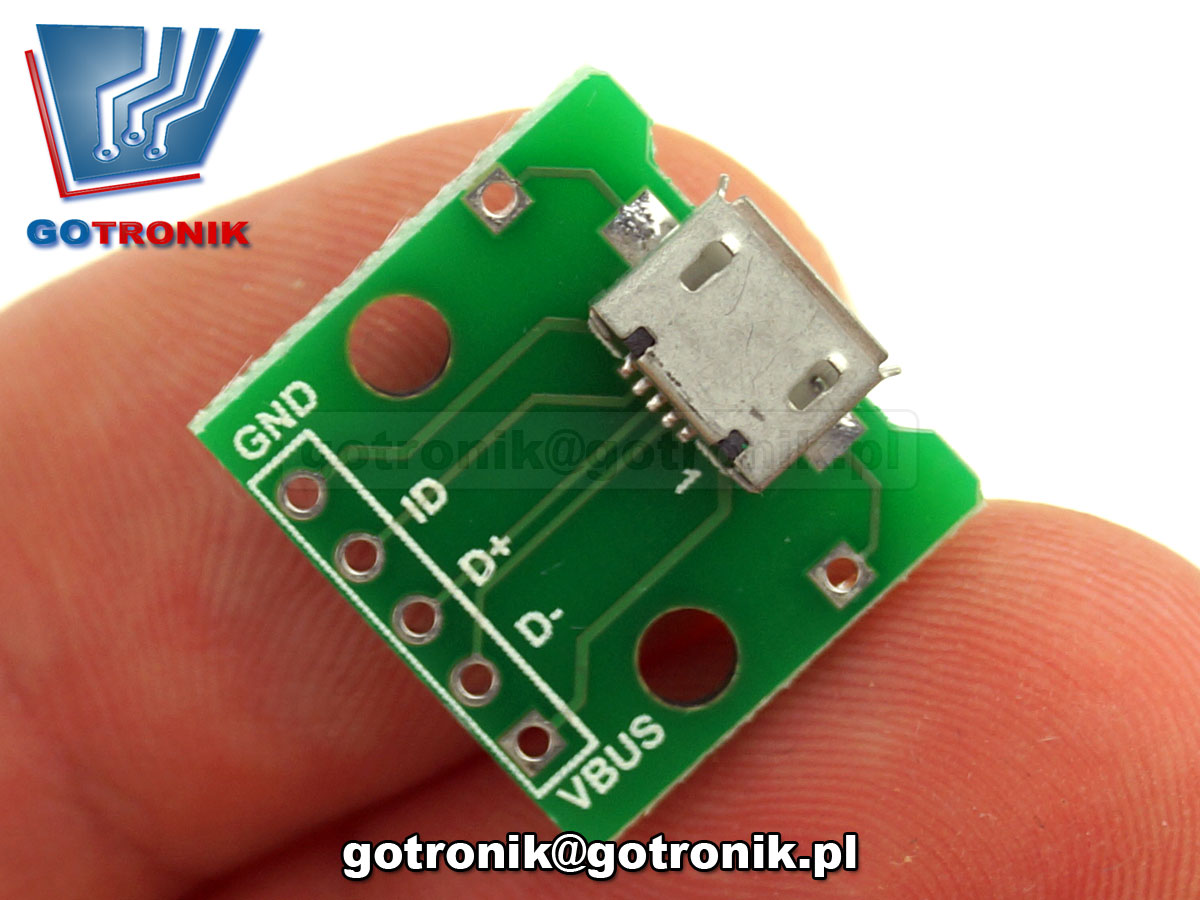

Gniazdo microUSB do płytki prototypowej
PCB-104 gniazdo USB microUSB adapter prototypowe PCB


Standardowe gniazdo microUSB jest przylutowane na płytce drukowanej PCB z wyprowadzonymi wszystkimi sygnałami. Adapter micro-USB idealnie nadaje się do prac prototypowych, uruchamianiu, diagnozie i pracach konstrukcyjnych. Standardowe rozmieszczenie otworów pozwalają na przylutowanie list kołkowych gold-pin lub bezpośredniemu przylutowaniu przewodów.

PCB-104 gniazdo USB microUSB adapter prototypowe PCBPCB-104 gniazdo USB microUSB adapter prototypowe PCBPCB-104 gniazdo USB microUSB adapter prototypowe PCB


dane techniczne:

  • gniazdo microUSB
  • gniazdo microUSB zamontowane poziomo
  • wyprowadzone sygnały: Vcc D- D+ Gnd
  • opisy sygnałów nadrukowane na płytce drukowanej
  • wyprowadzenia sygnałów na listwę GOLD-PIN 2.54mm (standardowy)
  • rozstaw otworów 2,54mm = 100mils
    -->
    pasuje do listw kołkowych GOLD-PIN
  • płytka drukowana PCB dwustronna z metalizacją otworów
  • wymiary: 13,97 x 15,24mm
wymiary płytki drukowanej:
PCB-104 gniazdo USB microUSB adapter prototypowe PCB
PCB-104 gniazdo USB microUSB adapter prototypowe PCB

Przykładowe poradniki z lutowaniem elementów elektronicznych SMD:




Lutowanie elementów SMD - montaż i demontaż z płytek drukowanych PCB:


Nauka lutowania elementów elektronicznych SMD:





zdjęcia:
PCB-104 gniazdo USB microUSB adapter prototypowe PCB
PCB-104 gniazdo USB microUSB adapter prototypowe PCB
PCB-104 gniazdo USB microUSB adapter prototypowe PCB
PCB-104 gniazdo USB microUSB adapter prototypowe PCB
