Płytka drukowana SO16/TSOP16 na DIP16

Płytka drukowana SO16/TSOP16 na DIP16

Czas wysyłki: 24 godziny

Koszt wysyłki: od 11,99 zł

Numer katalogowy: PCB-120

Stan magazynowy:

Stan produktu: Nowy

Cena brutto: 2,36 zł

Cena netto: 1,92 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Płytka drukowana SO16/TSOP16 na DIP16
PCB-120 Płytka drukowana SO16/TSOP16 na DIP16 PCB adapter 1.27mm: SOP16/SOIC16/SO16/ 0.65mm: TSSOP16/SSOP16/MSOP16 0.65mm: TSSOP16/SSOP16/MSOP16


Uniwersalna płytka drukowana pcb do obudów smd SO16/SOP16/SOIC16 raster 1,27mm/50mils na DIP16 lub TSSOP16/SSOP16/MSOP16 0,65mm na DIP16. Wyprowadzenia sygnałów pod standardowe złącze DIP16 z rastrem 2,54mm. Wystarczy dolutować listwę kołkową typu GOLD-PIN i mamy gotowy adapter służący do zaprogramowania lub odczytu lub do wykorzystania w pracach prototypowych z płytkami stykowymi lub uniwersalnymi. (SIP: single inline package, DIP dual inline package). Płytka drukowaną można wykorzystać do układów w obudowach SMD o liczbie wyprowadzeń mniejszej niż 16pin (niewykorzystane wszystkie pola lutownicze) np. SOP/TSSOP16, SOP/TSSOP14, SO16, SOP16, SOIC16 itd.

PCB-120 Płytka drukowana SO16/TSOP16 na DIP16 PCB adapter 1.27mm: SOP16/SOIC16/SO16/ 0.65mm: TSSOP16/SSOP16/MSOP16

dane techniczne:

  • płytka drukowana adaptera przejściówki z TSSOP16 lub DIP16 lub z SOP16 lub DIP16

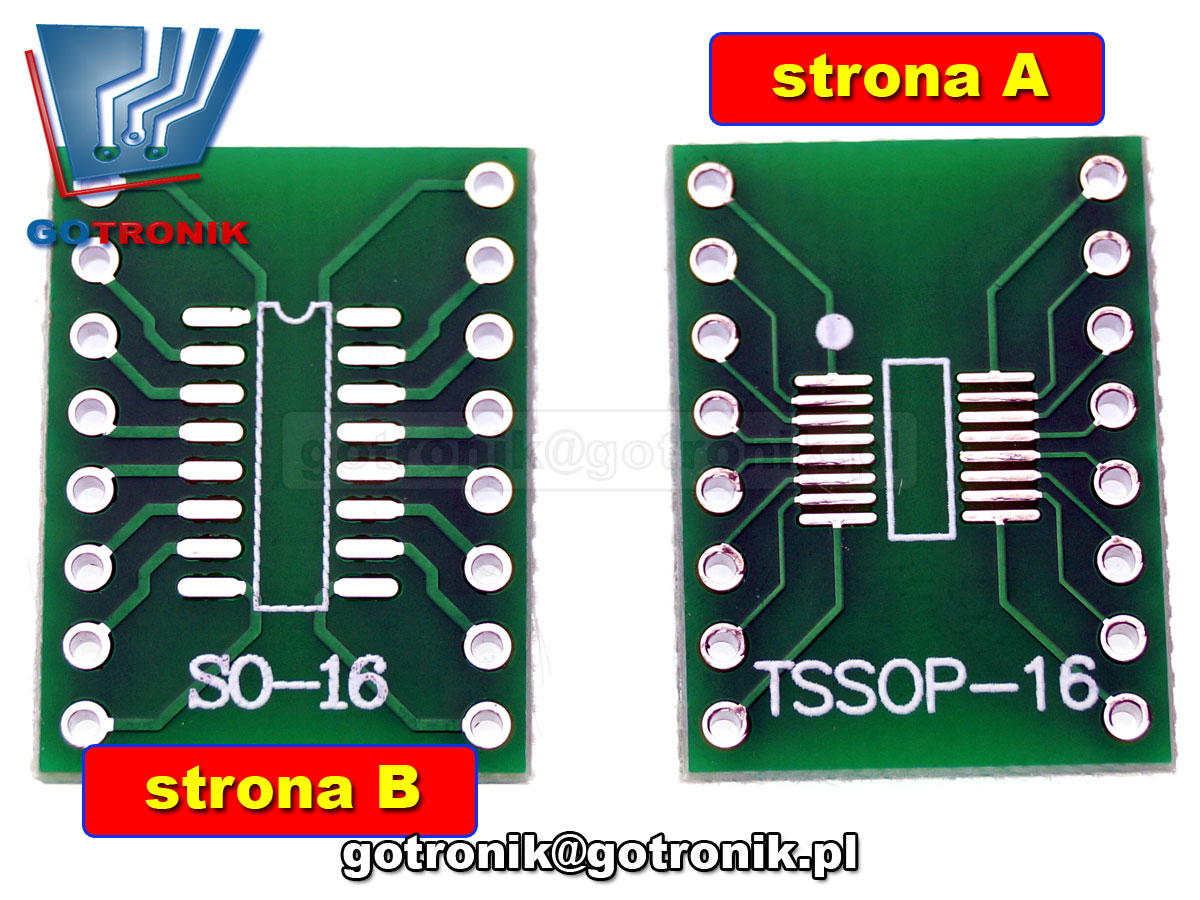

  • strona "B": adapter SOP16pin raster 1,27mm=50mils na DIP16 raster 2,54mm
  • strona "A": adapter TSSOP16pin raster 0,65mm na DIP16 raster 2,54mm
  • wyprowadzenia na standardowe złącze DIP16
  • połączenie pinów 1:1
  • wyprowadzenia sygnałów pod listwę GOLD-PIN 2.54mm (standardowy)
  • rozstaw otworów 2,54mm = 100mils
    -->
    pasuje do listw kołkowych GOLD-PIN
  • płytka drukowana PCB dwustronna z metalizacją otworów
  • soldermaska
  • pocynowane pola kontaktowe
  • wymiary: 17,78 x 35,56mm
wymiary płytki drukowanej:
PCB-120 Płytka drukowana SO16/TSOP16 na DIP16 PCB adapter 1.27mm: SOP16/SOIC16/SO16/ 0.65mm: TSSOP16/SSOP16/MSOP16
1.27mm: SOP16/SOIC16/SO16/
0.65mm: TSSOP16/SSOP16/MSOP16

Przykładowe poradniki z lutowaniem elementów elektronicznych SMD:




Lutowanie elementów SMD - montaż i demontaż z płytek drukowanych PCB:


Nauka lutowania elementów elektronicznych SMD:





zdjęcia:
PCB-120 Płytka drukowana SO16/TSOP16 na DIP16 PCB adapter 1.27mm: SOP16/SOIC16/SO16/ 0.65mm: TSSOP16/SSOP16/MSOP16
PCB-120 Płytka drukowana SO16/TSOP16 na DIP16 PCB adapter 1.27mm: SOP16/SOIC16/SO16/ 0.65mm: TSSOP16/SSOP16/MSOP16
