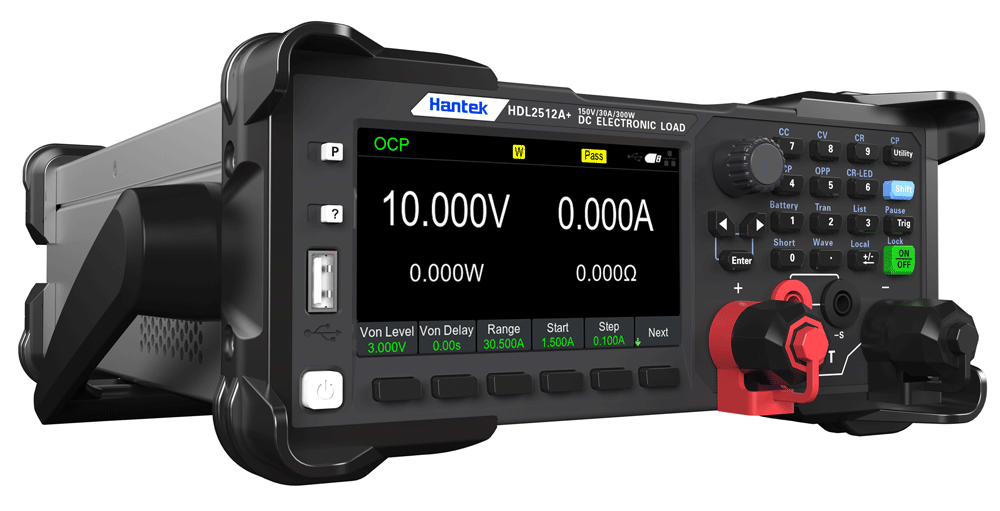

HDL2512A++ elektroniczne obciążenie DC 150V 30A 300W Hantek

HDL2512A++ elektroniczne obciążenie DC 150V 30A 300W Hantek

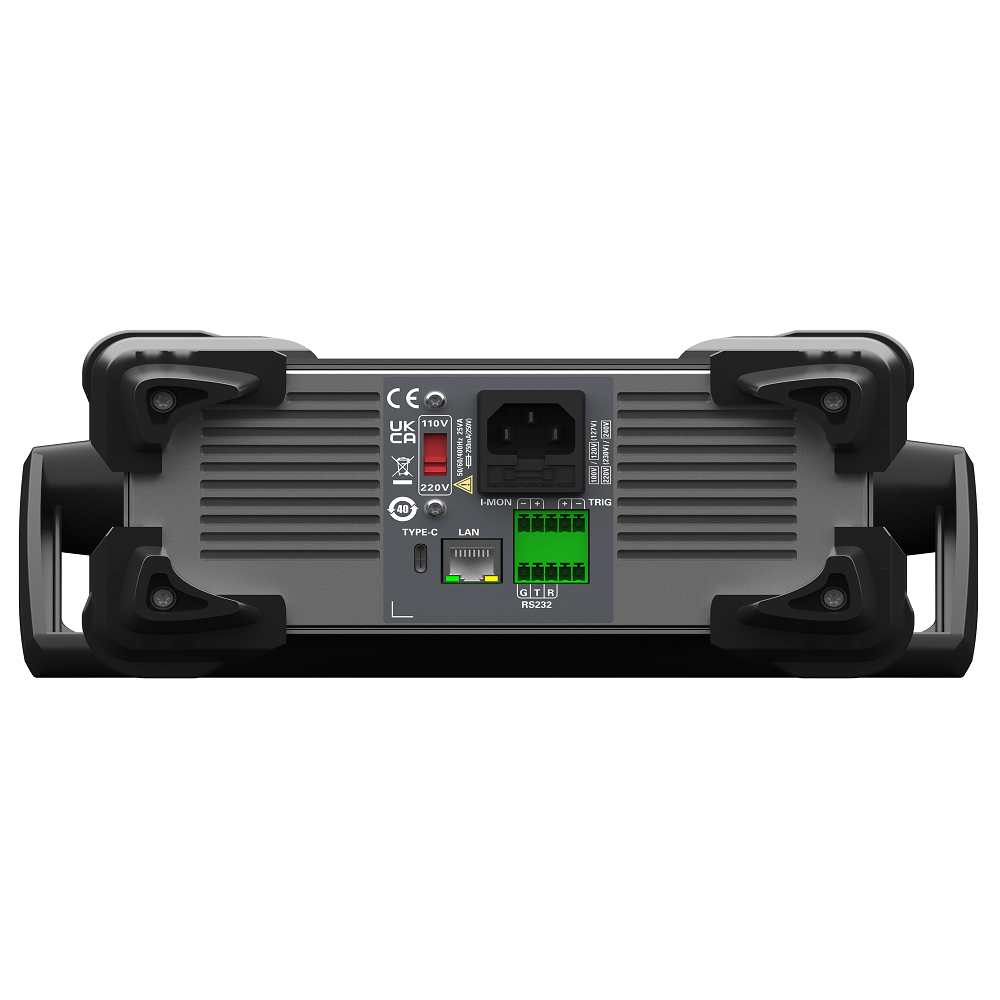

Model Hantek HDL2512A++ to zaawansowane elektroniczne obciążenie DC z serii HDL2500+, zaprojektowane z myślą o profesjonalnych zastosowaniach laboratoryjnych oraz przemysłowych. Urządzenie obsługuje napięcia do 150 V, prądy do 30 A i moc maksymalną 300 W, co sprawia, że nadaje się zarówno do testów zasilaczy impulsowych, akumulatorów, ogniw fotowoltaicznych, jak i innych źródeł energii. Solidna obudowa o wymiarach 208,5 mm szerokości i 325 mm głębokości w standardzie 1/2 U pozwala na łatwy montaż w szafach rackowych i stabilną pracę w warunkach laboratoryjnych. Wersja oznaczona symbolem A++ wyróżnia się tym, że oprócz standardowych interfejsów USB i RS-232 została wyposażona w port LAN, co umożliwia wygodne sterowanie zdalne, integrację z siecią oraz łatwiejszą automatyzację procesów pomiarowych. Urządzenie oferuje dużą precyzję działania i szeroki wybór trybów pracy. Rozdzielczość pomiaru wynosi 0,1 mV dla napięcia i 0,1 mA dla prądu, przy bardzo niskich błędach pomiarowych: ±(0,025 % + 0,025 % FS) dla napięcia i ±(0,05 % + 0,05 % FS) dla prądu. HDL2512A++ pracuje w trybach CV, CC, CR i CP, co oznacza, że użytkownik może ustawić stałe napięcie, prąd, rezystancję bądź moc, w zależności od potrzeb badawczych. W trybie mocy dostępna jest rozdzielczość 1 mW, a dokładność wynosi ±(0,1 % + 0,1 % FS), co pozwala na niezwykle precyzyjne testowanie źródeł energii o zróżnicowanych parametrach. Dzięki temu urządzenie sprawdza się nie tylko przy klasycznych pomiarach, ale także w bardziej wymagających testach wymagających stabilnych i powtarzalnych warunków.

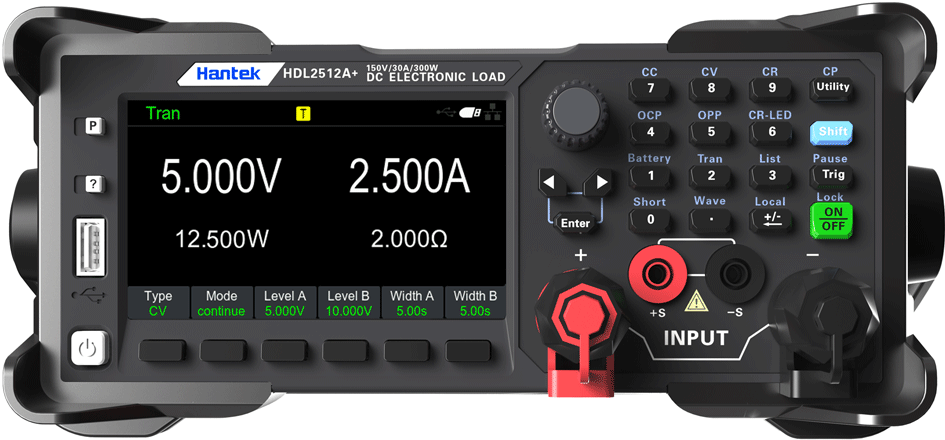

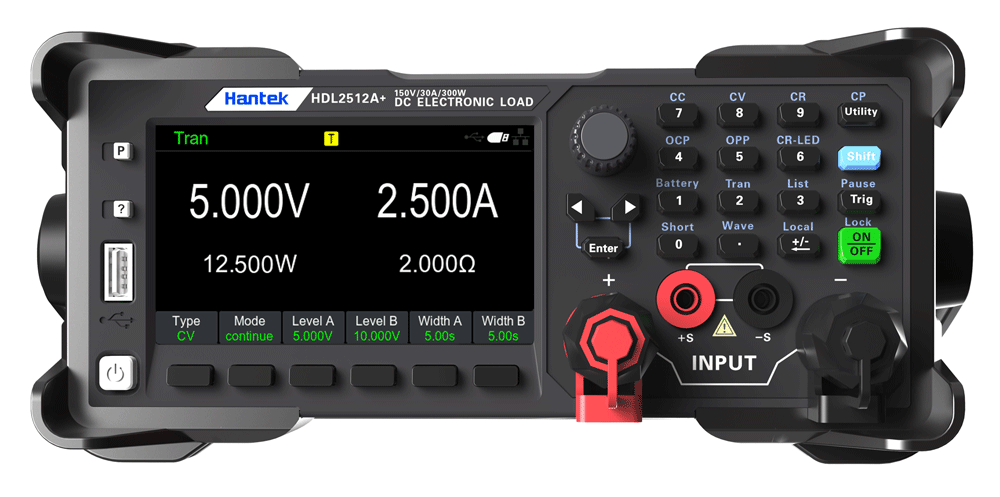

Istotną cechą HDL2512A++ jest możliwość pracy w trybie dynamicznym. W tym ustawieniu, szczególnie w trybie stałego prądu, użytkownik może definiować czasy przełączania w bardzo szerokim zakresie od 20 µs aż do 3600 s, z rozdzielczością 1 µs. Urządzenie pozwala również na precyzyjne sterowanie prędkością narastania i opadania prądu w granicach od 0,0001 A/µs do 0,2 A/µs oraz od 0,001 A/µs do 1,5 A/µs, przy minimalnym czasie narastania rzędu 10 µs. Dzięki temu możliwe jest odwzorowanie bardzo szybkich zmian obciążenia, co czyni ten model doskonałym narzędziem do testów zasilaczy impulsowych i innych układów, w których ważna jest stabilność w dynamicznych warunkach pracy. Producent wyposażył HDL2512A++ w szereg zabezpieczeń, które podnoszą bezpieczeństwo użytkowania i chronią zarówno samo urządzenie, jak i testowane źródła energii. Wbudowane mechanizmy chronią przed przeciążeniem mocy, które ograniczone jest do około 320 W, a także przed przeciążeniem prądowym, gdzie granica bezpieczeństwa wynosi około 33 A. Dodatkowo w sytuacjach zwarcia, prąd zwarciowy ograniczony jest do tego samego poziomu, co zapobiega uszkodzeniom. Funkcje ochronne obejmują również kontrolę przegrzania oraz monitorowanie parametrów pracy w czasie rzeczywistym. Dzięki temu HDL2512A++ jest urządzeniem nie tylko niezwykle precyzyjnym, ale też bezpiecznym i niezawodnym, które bez problemu sprawdzi się zarówno w profesjonalnym laboratorium badawczym, jak i w działach testów przemysłowych.

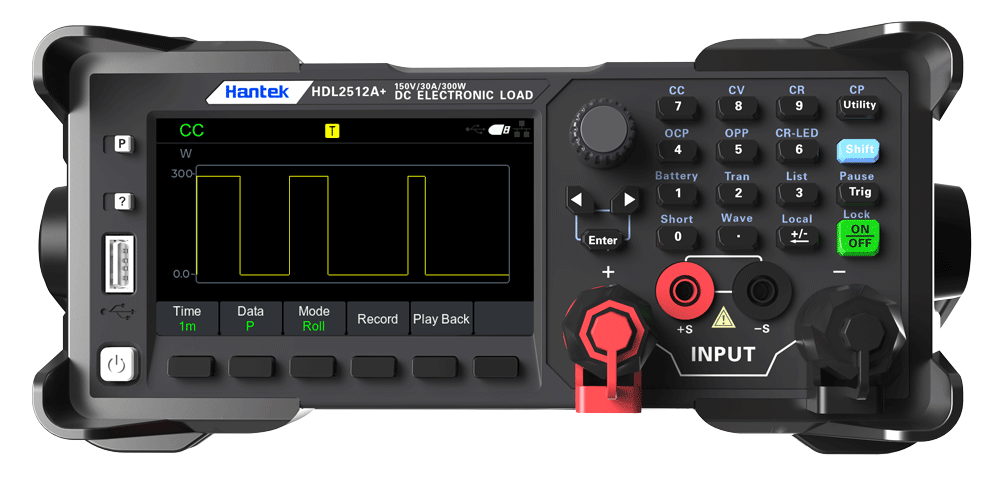

Wyświetlanie i rejestracja przebiegów

Urządzenie wyświetla w czasie rzeczywistym i rejestruje zmiany mierzonych parametrów (napięcia, prądu, rezystancji, mocy). Umożliwia również rejestrację dynamicznych krzywych oraz ich zapisu


---

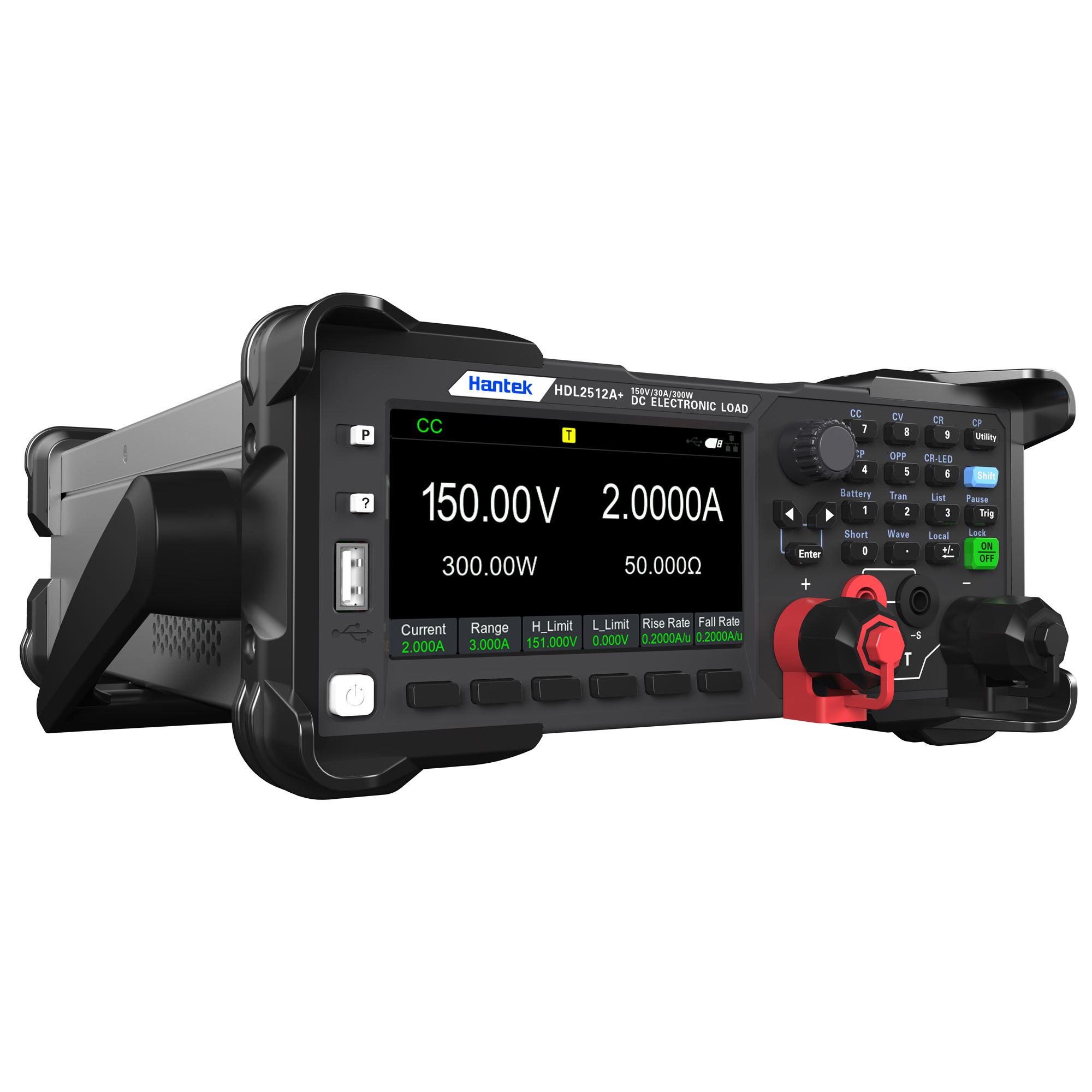

CC: Tryb stałoprądowy
Niezależnie od zmian napięcia wejściowego, urządzenie utrzymuje pobór prądu na ustawionym poziomie, co zapewnia pracę w trybie stałego prądu.

---

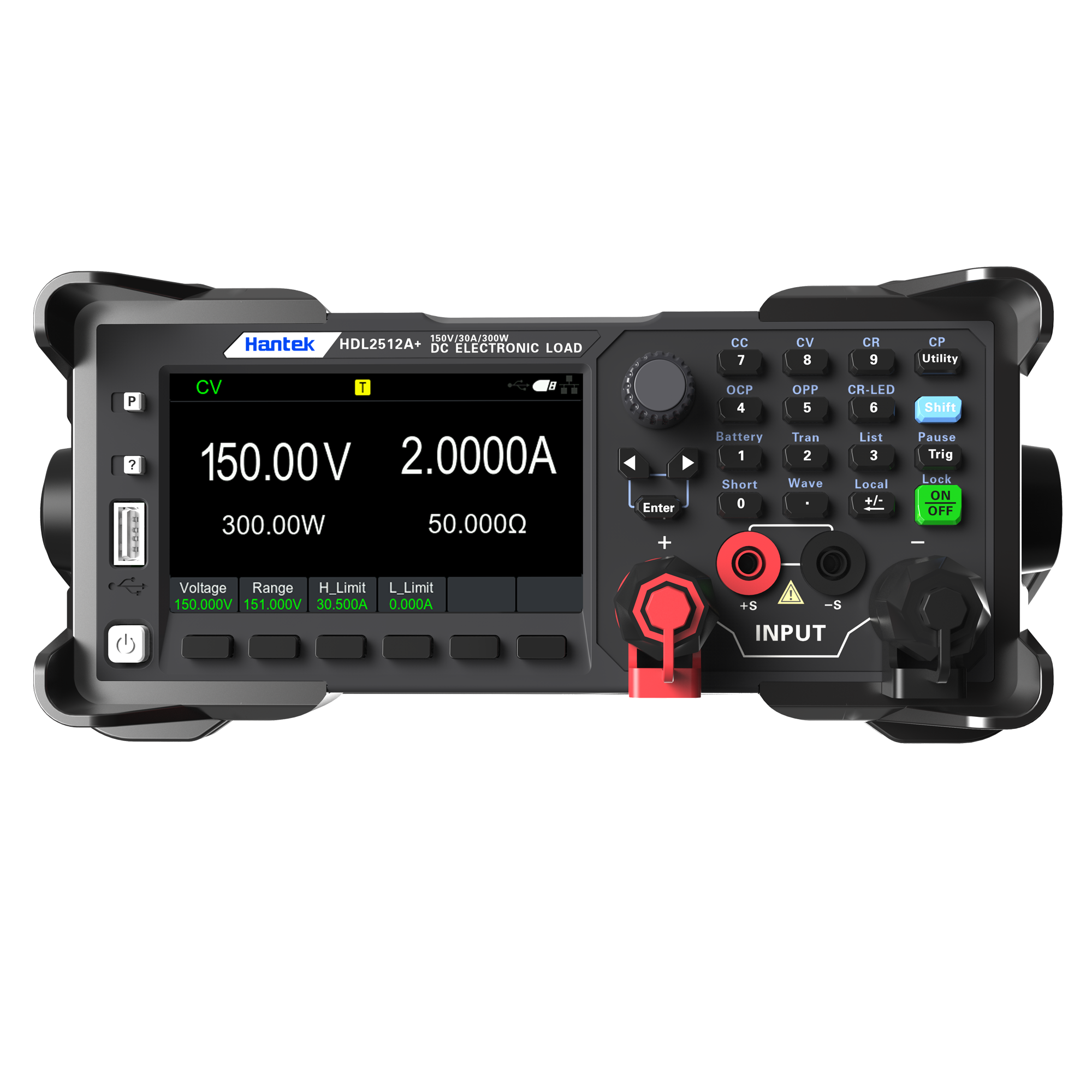

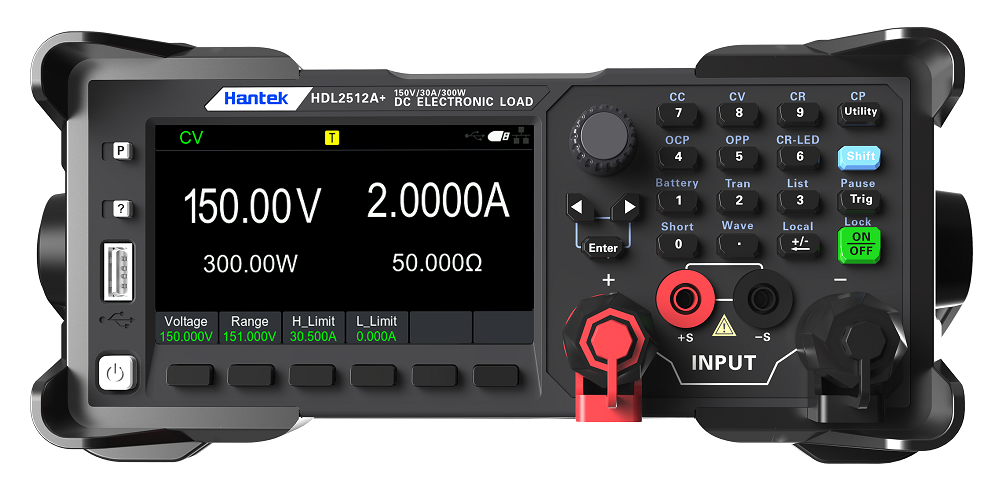

CV: Tryb stałonapięciowy
W tym trybie urządzenie stabilizuje napięcie wejściowe na zadanym poziomie, jednocześnie pobierając odpowiedni prąd obciążenia.

---

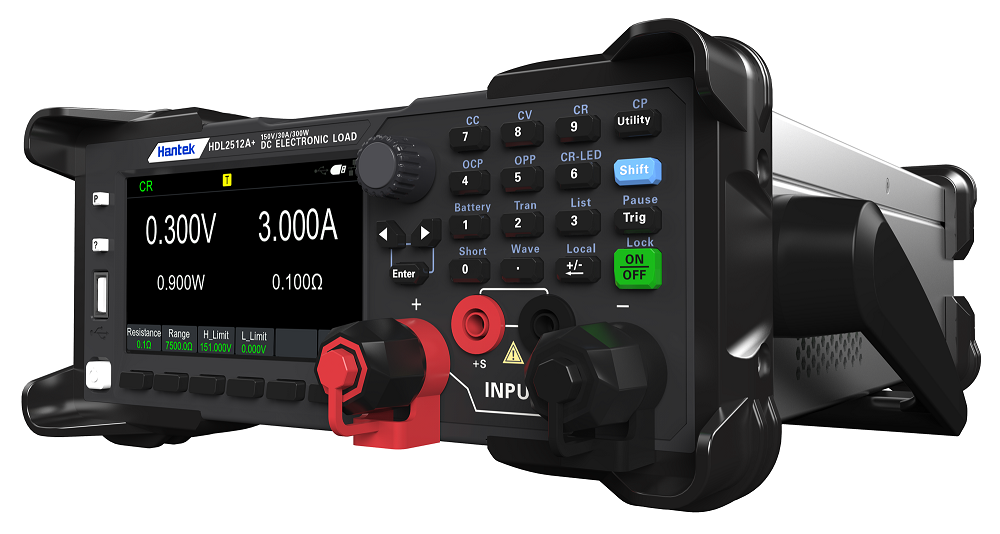

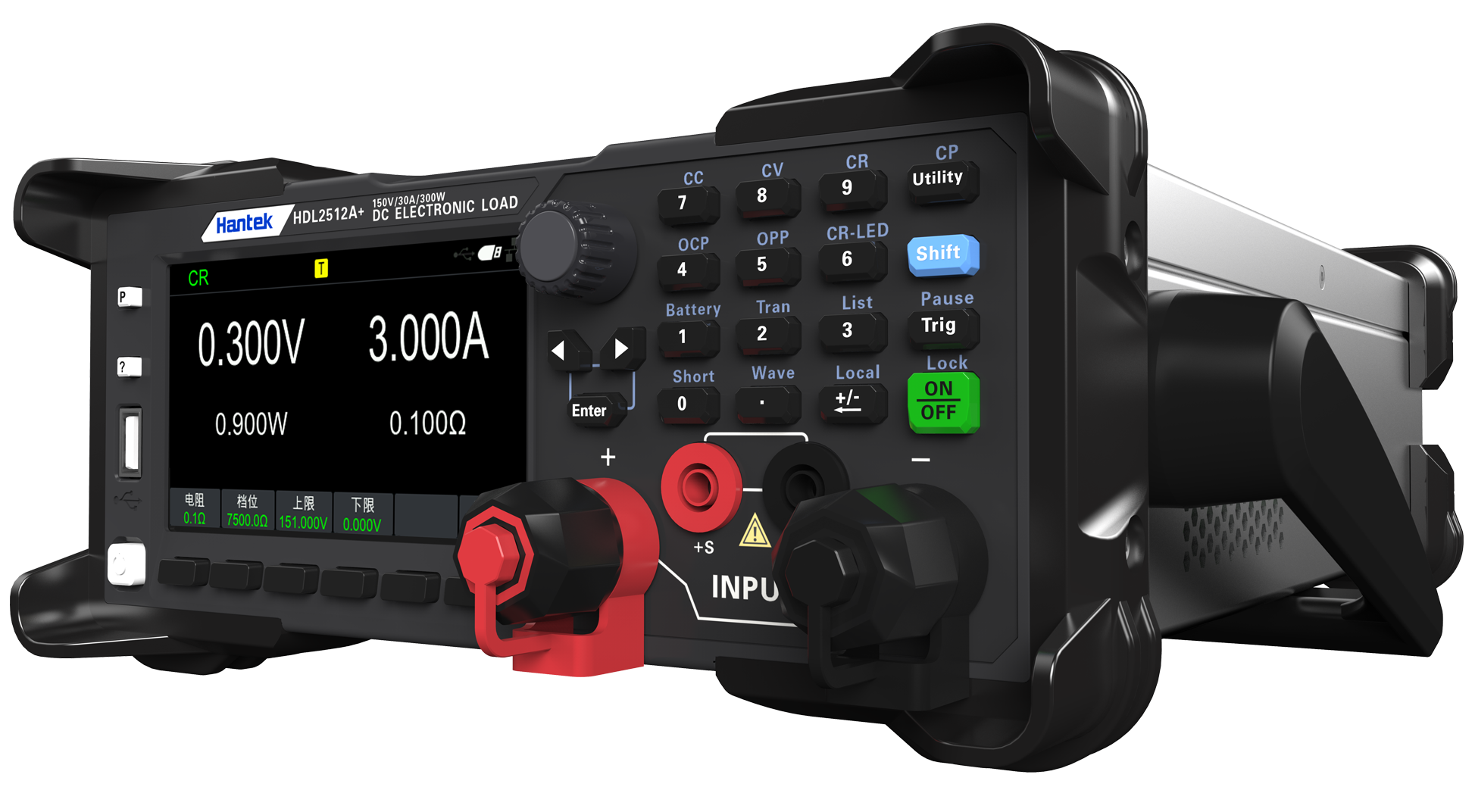

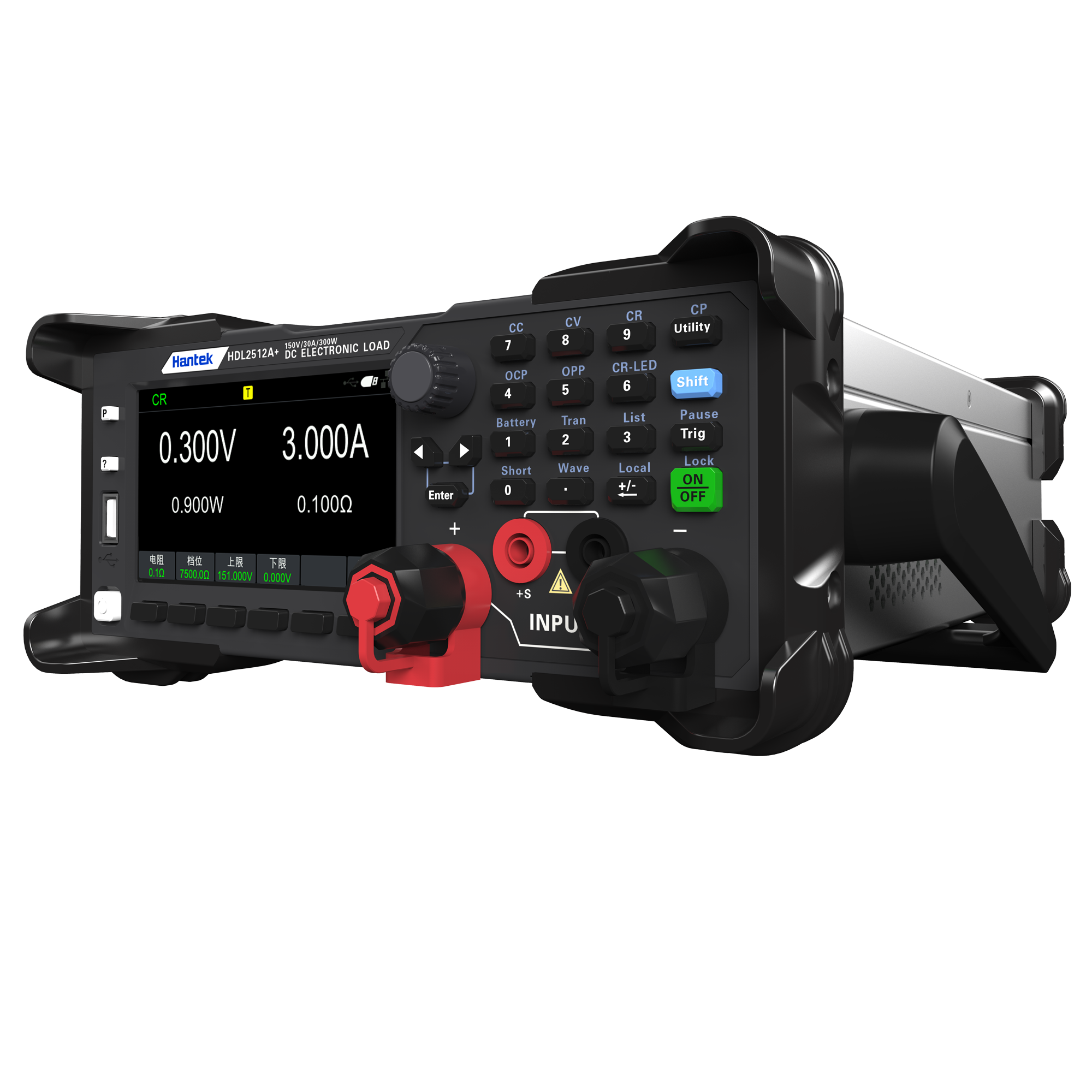

CR: stała rezystancja
W tym trybie obciążenie zachowuje się jak rezystor o stałej wartości, którą można ustawić w zakresie od 0,1 Ω do 7500 Ω.

---

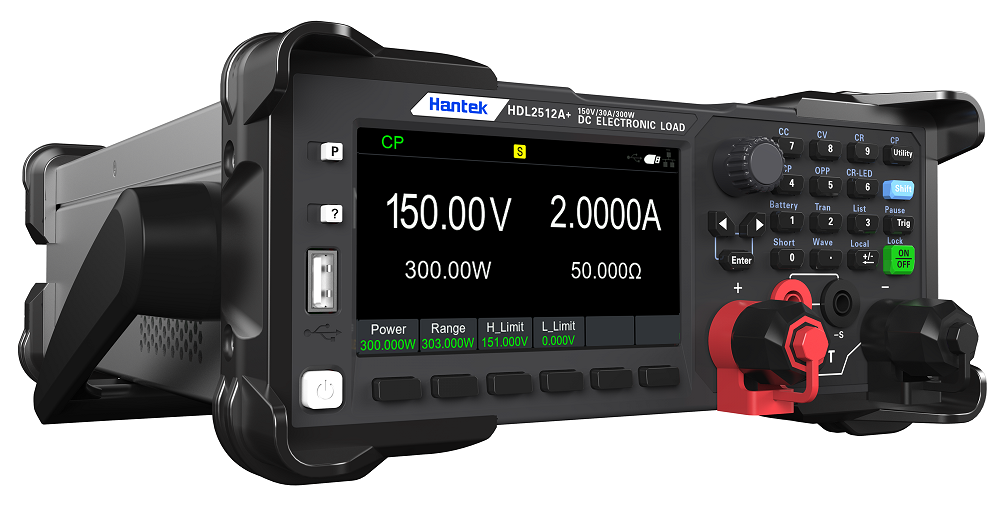

CP: Stała moc
W tym trybie urządzenie pobiera energię przy zachowaniu stałej wartości mocy.

---

Funkcja pomiaru czasu narostu oraz opadania napięcia i prądu
Pozwala na precyzyjną analizę odpowiedzi dynamicznej i stabilności źródła zasilania, szybkie wykrywanie niepożądanych zjawisk przejściowych oraz nadmiernych tętnień, a także zwiększa skuteczność procesu debugowania i podnosi niezawodność projektowanego układu zasilającego.

---
