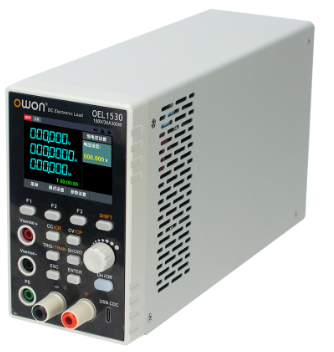

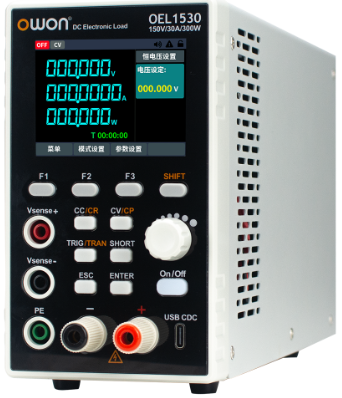

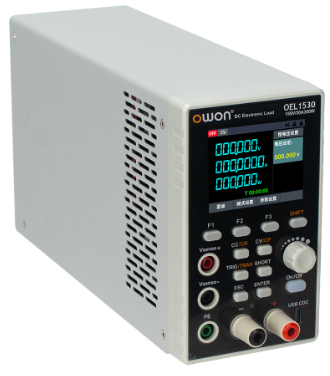

OEL1520 programowalne obciążenie elektroniczne DC 150V 20A 300W OWON

Programowalne obciążenie elektroniczne OWON OEL1520 to wszechstronne urządzenie pomiarowe typu DC, łączące w sobie precyzję z dużą mocą 300 W. Model ten został zaprojektowany do pracy w zakresie napięć do 150 V i prądów do 20 A, co czyni go idealnym narzędziem do testowania szerokiej gamy zasilaczy, przetwornic, a także pakietów akumulatorowych stosowanych w elektronice użytkowej i pojazdach elektrycznych. Dzięki doskonałej rozdzielczości i stabilności, OEL1520 sprawdza się zarówno w działach kontroli jakości, jak i w zaawansowanych projektach R&D.

Urządzenie wyposażone jest w przejrzysty, 2.8-calowy kolorowy wyświetlacz LCD TFT, który prezentuje kluczowe parametry w czasie rzeczywistym. Model OEL1520 oferuje wysoką dokładność pomiarową z rozdzielczością odczytu prądu na poziomie 0.1 mA. Obsługuje cztery standardowe tryby pracy: stałego napięcia (CV), stałego prądu (CC), stałej rezystancji (CR) oraz stałej mocy (CP). Dodatkowo, sprzęt posiada funkcję testów dynamicznych do 5 kHz, co pozwala na weryfikację zachowania badanych układów przy szybkich zmianach obciążenia. Wydajny system chłodzenia gwarantuje stabilną pracę ciągłą przy pełnej mocy 300W. Komunikacja zdalna możliwa jest dzięki interfejsom USB Device oraz RS232 (obsługa SCPI).


Parametry:

• Marka: OWON
• Model: OEL1520
• Zakres napięcia: 0 - 150 V DC
• Zakres prądu: 0 - 20 A
• Moc maksymalna: 300 W
• Tryby pracy: CC, CV, CR, CP
• Rozdzielczość odczytu: 1 mV / 0.1 mA
• Test dynamiczny do 5 kHz
• Szybkość narastania prądu do 2 A/μs
• Wyświetlacz 2.8" LCD TFT
• Zabezpieczenia: OVP (napięciowe), OCP (prądowe), OPP (mocowe), OTP (termiczne)
• Interfejsy komunikacyjne: USB Device, RS232 (RS485 opcjonalnie)
• Zasilanie 100 V - 240 V AC, 50/60Hz
• Aktywne chłodzenie
• Wymiary: 84 x 151 x 283 mm
• Waga: ok. 2.5 kg
• Dodatkowe funkcje: Pamięć ustawień, blokada klawiatury, kompensacja zdalna
• Opcjonalne funkcje testowe: Test baterii, test dynamiczny OCP/OPP (zależnie od wersji/licencji)

Tabela specyfikacji technicznej

Parametr	Zakres / Wartość	Rozdzielczość / Dokładność
Tryb stałego napięcia (CV Mode)
Zakres regulacji	0 - 150 V	Rozdz: 1 mV Dokł: ±(0.05% + 0.05% FS)
Tryb stałego prądu (CC Mode)
Zakres regulacji	0 - 20 A	Rozdz: 1 mA Dokł: ±(0.05% + 0.05% FS)
Tryb stałej rezystancji (CR Mode)
Zakres regulacji	0.05 Ω - 7.5 kΩ	Dokł: ±(0.1% + 0.01% R)
Tryb stałej mocy (CP Mode)
Zakres regulacji	0 - 300 W	Rozdz: 10 mW Dokł: ±(0.1% + 0.1% FS)
Odczyt parametrów
Pomiar napięcia	0 - 150 V	Rozdz: 1 mV Dokł: ±(0.05% + 0.05% FS)
Pomiar prądu	0 - 20 A	Rozdz: 0.1 mA Dokł: ±(0.05% + 0.05% FS)
Pomiar mocy	0 - 300 W	Rozdz: 10 mW Dokł: ±(0.1% + 0.1% FS)
Parametry dynamiczne
Czas T1 & T2	0.1 ms - 50 s	Dokładność czasu: ±15%
Slew Rate (Zbocze)	0.001 A/μs - 2 A/μs	Min. czas narastania: 20 μs
Pozostałe
Wymiary (S x W x G)	84 x 151 x 283 mm	Waga: ok. 2.5 kg
