OEL3015 elektroniczne obciążenie 300V 15A 150W DC OWON

Programowalne obciążenie elektroniczne OWON OEL3015 to precyzyjne urządzenie pomiarowe typu DC, stanowiące podstawowy, lecz w pełni profesjonalny model w serii OEL. Zaprojektowane z myślą o laboratoriach i serwisach, oferuje zakres pracy umożliwiający obciążanie napięciem do 300 V, prądem do 15 A oraz mocą ciągłą do 150 W. Jest to optymalne rozwiązanie do testowania mniejszych zasilaczy, sterowników LED, pojedynczych ogniw akumulatorowych oraz komponentów elektronicznych małej i średniej mocy. Mimo niższej mocy znamionowej, OEL3015 zachowuje wszystkie zaawansowane funkcje serii, w tym wysoką rozdzielczość pomiarową i tryby dynamiczne.

Urządzenie wyposażone jest w przejrzysty, 2.8-calowy kolorowy wyświetlacz LCD TFT, który prezentuje kluczowe parametry w czasie rzeczywistym z wysoką rozdzielczością odczytu wynoszącą 1mV dla napięcia i 0.1mA dla prądu. OWON OEL3015 obsługuje cztery główne tryby pracy: stałego napięcia (CV), stałego prądu (CC), stałej rezystancji (CR) oraz stałej mocy (CP), co pozwala na elastyczne dopasowanie do specyfiki testowanego układu. Dodatkowo, sprzęt oferuje tryb dynamiczny do 5 kHz, umożliwiający symulację szybkich zmian obciążenia. Solidna obudowa z inteligentnym systemem chłodzenia wentylatorem zapewnia bezpieczną pracę nawet przy pełnym obciążeniu. Komunikacja z komputerem odbywa się za pomocą standardowych interfejsów USB Device oraz RS232 (z obsługą protokołu SCPI), co ułatwia automatyzację procesów pomiarowych.


Parametry:

• Marka: OWON
• Model: OEL3015
• Zakres napięcia: 0 - 300 V DC
• Zakres prądu: 0 - 15 A
• Moc maksymalna: 150 W
• Tryby pracy: CC, CV, CR, CP
• Rozdzielczość odczytu: 1 mV / 0.1 mA
• Test dynamiczny do 5 kHz
• Szybkość narastania prądu do 2 A/μs
• Wyświetlacz 2.8" LCD TFT
• Zabezpieczenia: OVP (napięciowe), OCP (prądowe), OPP (mocowe), OTP (termiczne)

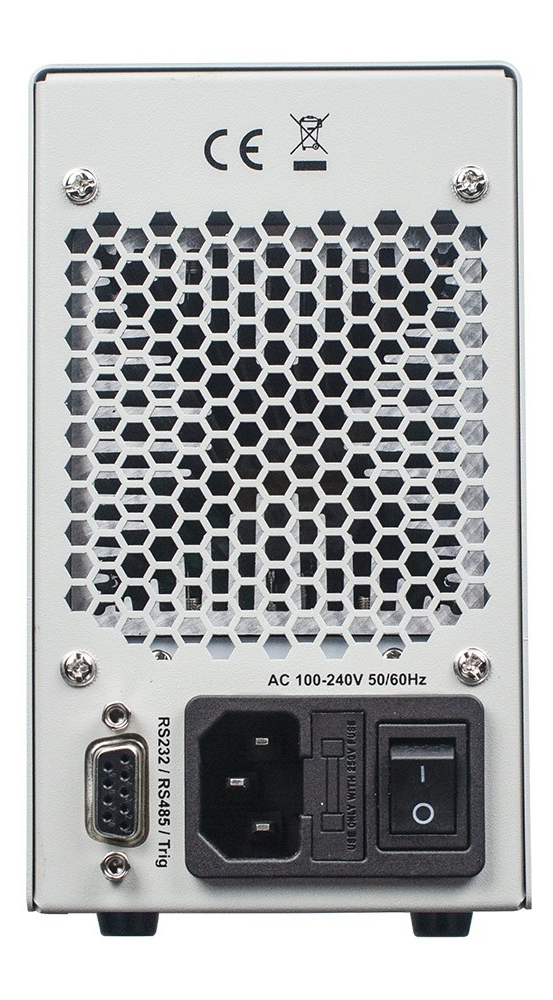

• Interfejsy komunikacyjne: USB Device, RS232 (RS485 opcjonalnie)
• Zasilanie 100 V - 240 V AC, 50/60Hz
• Aktywne chłodzenie
• Wymiary: 84 x 151 x 283 mm
• Waga: ok. 2.5 kg
• Dodatkowe funkcje: Pamięć ustawień, blokada klawiatury, kompensacja zdalna
• Opcjonalne funkcje testowe: Test baterii, test dynamiczny OCP/OPP (zależnie od wersji/licencji)

Tabela specyfikacji technicznej

Parametr	Zakres / Wartość	Rozdzielczość / Dokładność
Tryb stałego napięcia (CV Mode)
Zakres regulacji	0 - 300 V	Rozdz: 1 mV Dokł: ±(0.05% + 0.05% FS)
Tryb stałego prądu (CC Mode)
Zakres regulacji	0 - 15 A	Rozdz: 1 mA Dokł: ±(0.05% + 0.05% FS)
Tryb stałej rezystancji (CR Mode)
Zakres regulacji	0.05 Ω - 7.5 kΩ	Dokł: ±(0.1% + 0.01% R)
Tryb stałej mocy (CP Mode)
Zakres regulacji	0 - 150 W	Rozdz: 10 mW Dokł: ±(0.1% + 0.1% FS)
Odczyt parametrów (Readback)
Pomiar napięcia	0 - 300 V	Rozdz: 1 mV Dokł: ±(0.05% + 0.05% FS)
Pomiar prądu	0 - 15 A	Rozdz: 0.1 mA Dokł: ±(0.05% + 0.05% FS)
Pomiar mocy	0 - 150 W	Rozdz: 10 mW Dokł: ±(0.1% + 0.1% FS)
Parametry dynamiczne
Czas T1 & T2	0.1 ms - 50 s	Dokładność czasu: ±15%
Slew Rate (Zbocze)	0.001 A/μs - 2 A/μs	Min. czas narastania: 20 μs
Pozostałe
Wymiary (S x W x G)	84 x 151 x 283 mm	Waga: ok. 2.5 kg
