OEL3030T programowalne elektroniczne obciążenie 300V 30A 300W z systemem testowania baterii OWON

Marka OWON prezentuje model OEL3030T, będący jednokanałowym, wysokowydajnym i programowalnym obciążeniem elektronicznym prądu stałeg. Zostało ono zaprojektowane z myślą o profesjonalnych zastosowaniach takich jak testowanie szybkich ładowarek, zasilaczy oraz rozbudowana weryfikacja pojemności i kondycji systemów zasilania. Urządzenie oferuje imponujące, najważniejsze parametry pracy: obsługuje napięcie w zakresie od 0 do 300V, prąd do 30A oraz całkowitą moc rozpraszaną na poziomie 300W. Wyróżnikiem wersji "T" jest fabrycznie wbudowany OWON Battery Test System, pozwalający na precyzyjne przeprowadzanie testów rozładowania baterii oraz zaawansowanych pomiarów zabezpieczeń nadprądowych OCP i nadmocowych OPP. Dzięki 2,8-calowemu, kolorowemu ekranowi TFT LCD oraz znakomitej rozdzielczości odczytu (1mV/0.1mA), model ten stanowi optymalne rozwiązanie zarówno dla działów badawczo-rozwojowych (R&D), jak i linii produkcyjnych.

Obudowa urządzenia charakteryzuje się kompaktowymi wymiarami i mobilnością, a za utrzymanie odpowiedniej temperatury pracy odpowiada inteligentny, wewnętrzny wentylator zapewniający wymuszone chłodzenie. Na ergonomicznym panelu przednim, oprócz czytelnego wyświetlacza, zlokalizowano wygodne pokrętło ułatwiające wprowadzanie wartości oraz zestaw miękkich przycisków funkcyjnych, w tym skróty do 4 głównych trybów pracy CV, CC, CR, CP oraz dedykowany przycisk skrajnego zwarcia SHORT. Za pomocą funkcji "SHIFT" użytkownik otrzymuje dostęp do zaawansowanych ustawień, m.in. blokady klawiatury zapobiegającej przypadkowym zmianom czy trybu pomiarów dynamicznych, testującego obwody prądem o częstotliwości do 5kHz. Produkt wyposażono z przodu w port USB typu C pozwalający na szybkie zapisywanie zrzutów ekranu na pendrive, natomiast z tyłu znajdują się terminale DB9 obsługujące komunikację RS232 i Trig In/Out, obsługę protokołu SCPI oraz złącza do kompensacji zdalnej. Urządzenie posiada kompleksowy system monitorujący awarie, wyposażony w oprogramowanie i sprzętowe zabezpieczenia przed przepięciami OVP, przeciążeniami prądowymi OCP, przekroczeniem mocy OPP, przegrzaniem układu oraz przed odwrotną polaryzacją napięcia wejściowego LRV.

Kluczowa specyfikacja

• - Marka: OWON
• - Model: OEL3030T
• - Napięcie wejściowe: 0 - 300 V
• - Prąd wejściowy: 0 - 30 A
• - Moc maksymalna: 300 W
• - Wyświetlacz 2.8-calowy kolorowy ekran TFT LCD
• - Tryby stałe pracy: CC, CV, CR, CP
• - Test rozładowania baterii
• - Test zabezpieczeń OCP, OPP
• - OWON Battery Test System współpracujący z oprogramowaniem PC Host
• - Wysoka rozdzielczość 1mV / 0.1mA
• - Napięcie operacyjne 1.1V przy pełnym obciążeniu 30A
• - Tryb dynamiczny prądu: wsparcie testów do częstotliwości 5 kHz

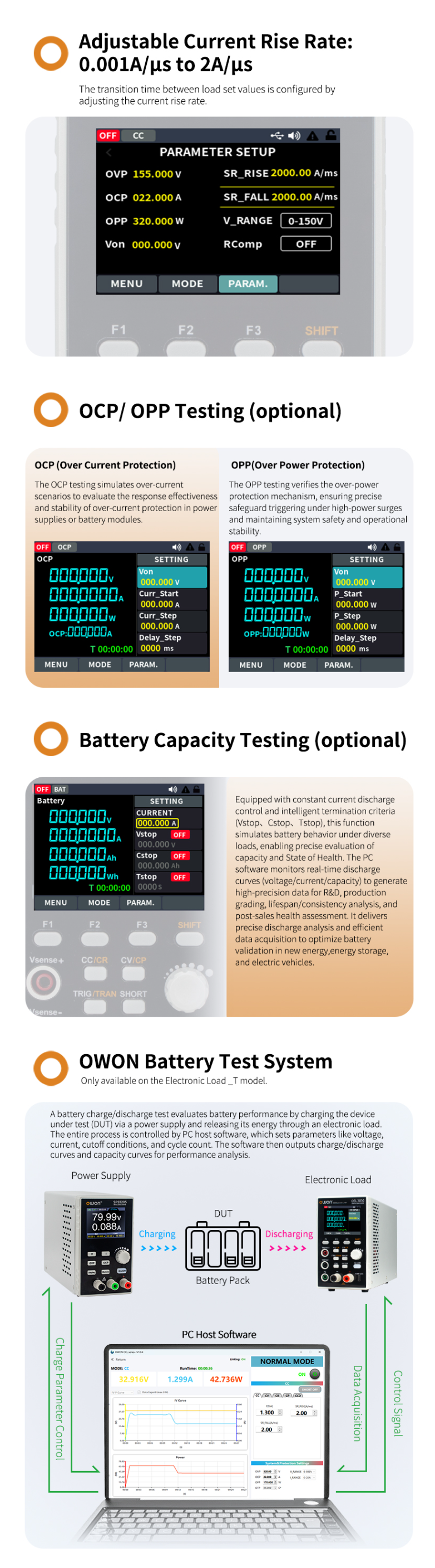

• - Regulowana szybkość narastania prądu od 0.001 A/µs do 2 A/µs
• - Minimalny czas narastania 20 µs
• - Funkcja RComp z fizycznymi zaciskami Vsense+ oraz Vsense- do niwelowania spadków napięcia na kablach pomiarowych
• - Wbudowane układy OVP, OCP, OPP, OTP oraz sprzętowe i programowe filtry ochronne
• - Zabezpieczenie przed odwrotną polaryzacją LRV
• - Funkcja SHORT testująca reakcję urządzenia na zwarcie
• - Porty i komunikacja z komputerem PC: USB Device, RS232 w terminalu DB9, pełne wsparcie protokołu SCPI
• - Złącze USB Type-C na panelu frontowym umożliwiające szybki zrzut ekranu prosto na pamięć flash USB
• - Funkcja blokady przedniego panelu
• - Płynnie działające wielofunkcyjne pokrętło kodera
• - Wewnętrzny inteligentny wentylator z wymuszonym obiegiem powietrza
• - Wytrzymałość napięciowa izolacji: 1.5 KV / AC / 5mA
• - Zasilanie sieciowe: 100 V - 240 Vac; 50Hz/60Hz
• - Wymiary: 84 mm x 151 mm x 283 mm
• - Waga urządzenia: około 2.5 kg
•
