HDP4424B zasilacz laboratoryjny programowalny poczwórny

Hantek

Czas wysyłki: 24 godziny

Koszt wysyłki: od 16,00 zł

Numer katalogowy: HDP4424B

Stan magazynowy:

Stan produktu: Nowy

Gwarancja: Gwarancja

Cena: 2 715,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

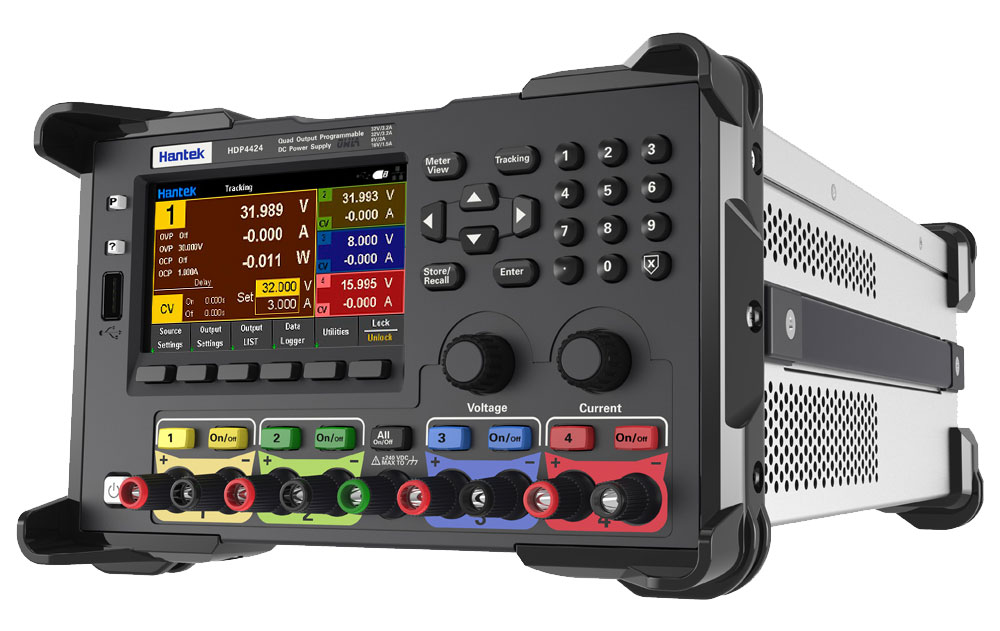

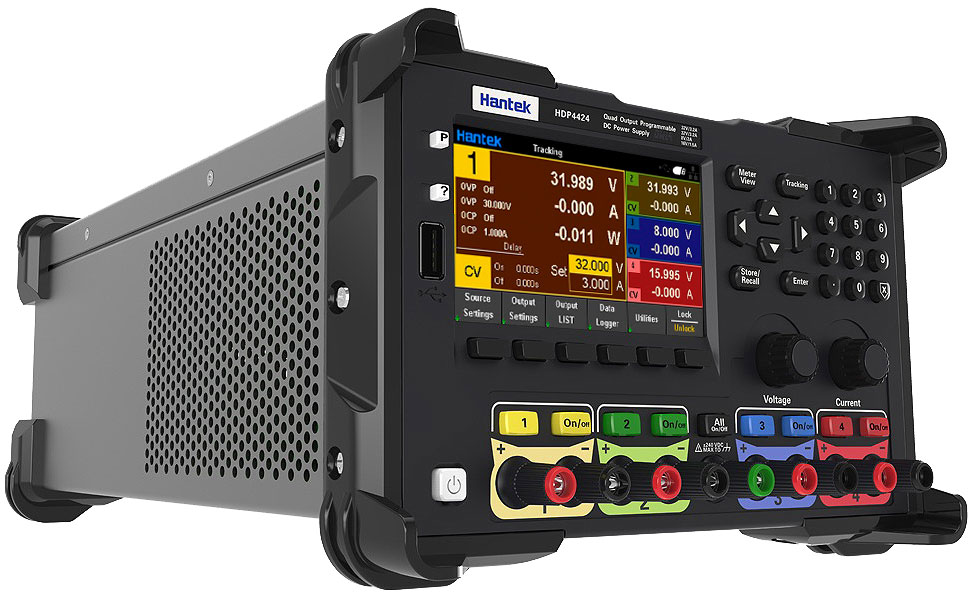

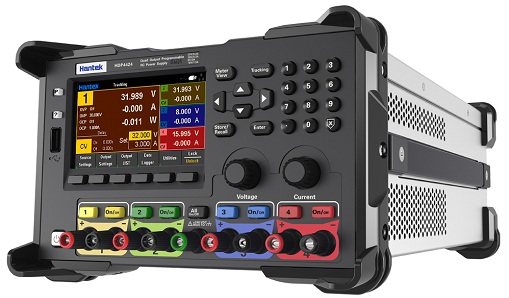

HDP4424B zasilacz laboratoryjny programowalny 4 wyjścia
HDP4424B Hantek, zasilacz laboratoryjny wielokanowały, zasilacz DC czterokanałowy, zasilacz programowalny, zasilacz cyfrowy,
Zasilacz HDP4000 produkcji Hantek to nowoczesne zasilacze laboratoryjne spełniające oczekiwania najbardziej wymagających użytkowników.

HDP4424C produkcji Hantek to zasilacz laboratoryjny poczwórny, czyli o 4 wyjściach napięcia z funkcją programowania ustawień. Dwa kanały wyjściowe CH1 i CH2 zasilacza HDP4424B są symetryczne i umożliwiają płynną regulację napięcia w zakresie od 0 do 32V i wydajnością prądową do 3,2A w każdym z tych kanałów. Regulacja napięcia i prądu w CH1/CH2/CH3/CH4 jest niezależna tzn. w pierwszym kanale możemy ustawić wartość napięcia wyjściowego 6,75V natomiast w w drugim kanale CH2 31,10V, a w CH3 i CH4 inne wartości z przedziału. Maksymalna wydajność prądowa zasilacza HDP4424B w kanale CH1 i CH2 wynosi 3,2A w całym przedziale wartości napięcia wyjściowego. Laboratoryjny zasilacz HDP4424B umożliwia łączenie równoległe lub szeregowe wyjść CH1 i CH2 w celu uzyskania zwiększenia wydajności prądowej lub zwiększenia zakresu napięcia wyjściowego. Połączenie równoległe wyjść CH1 i CH2 zasilacza HDP4424B sumuje jego prąd wyjściowy co w praktyce daje nam przy tym połączeniu 6,4A maksymalnego prądu na wyjściu (3,2A z kanału CH1 + 3,2A z kanału CH2). W przypadku połączenia szeregowego CH1 i CH2 wydajność prądowa pozostaje na tym samym poziomie czyli 3,2A, natomiast wartości napięć z obu kanałów się sumują w otrzymujemy zasilacz z regulowanym napięciem na wyjściu od 0V do 64V. Trzecią możliwością połączenia niezależnych wyjść zasilacza HDP4424B jest uzyskanie napięcia symetrycznego: zacisk wyjściowy (-) CH1 łączymy z gniazdem wyjściowy (+) CH2: z tego połączenia powstaje nam obwód masy GND. W kanale CH1 mamy wolny zacisk (+) i mamy wyjście regulowanego napięcia dodatniego od 0 do 32V. W kanale CH2 mamy wolny zacisk (-) i jest tam wyjście napięcia ujemnego, które możemy analogicznie regulować w zakresie od 0V do -32V. Podwójne, symetryczne napięcie wykorzystywane jest min. w technice analogowej do zasilania wzmacniaczy operacyjnych, wzmacniaczy mocy. Konstrukcja zasilacza HDP4424B jest oparta na transformatorze co zapewnia jego bardziej stabilną i bezawaryjną pracę w stosunku do konstrukcji opartych na przetwornicy impulsowej.
HDP4424B Hantek to nowoczesna konstrukcja zasilacza liniowego z dodatkowym interfejsem szeregowym USB lub RS232 / RS485 i LAN pozwalająca na kontrolę parametrów z poziomu komputera. W manualu dostępne są komendy sterujące- obsługuje komendy SCPI.
HDP4424B Hantek, zasilacz laboratoryjny wielokanowały, zasilacz DC czterokanałowy, zasilacz programowalny, zasilacz cyfrowy,HDP4424B Hantek, zasilacz laboratoryjny wielokanowały, zasilacz DC czterokanałowy, zasilacz programowalny, zasilacz cyfrowy,HDP4424B Hantek, zasilacz laboratoryjny wielokanowały, zasilacz DC czterokanałowy, zasilacz programowalny, zasilacz cyfrowy,
  • czterokanałowy programowalny liniowy zasilacz regulowany DC, moc wyjściowa 245W, izolacja elektryczna między kanałami, cztery kanały regulowane w sposób ciągły i niezależny
  • kolorowy wyświetlacz o przekątnej 4,3cala, wyświetla w czasie rzeczywistym wartości napięcia/prądu/mocy i przebieg, dzięki czemu stan wyjścia i trend są wyraźne na pierwszy rzut oka dla użytkownika
  • wysoka rozdzielczość: 1mV, 1mA
  • niskie szumy i tętnienia: < 350μVrms / 2mVpp.
  • przejściowy czas odpowiedzi: ≤50μs.
  • funkcje zabezpieczenia przed: przepięciem/nadprądowe/przegrzaniem/zwarciem. Parametry przepięciowe i nadprądowe można elastycznie ustawiać, aby uzyskać skuteczną ochronę zasilanego odbiornika (obciążenia zasilacza).
  • inteligentny wentylator sterujący temperaturą automatycznie dostosowuje prędkość, skutecznie redukując hałas wentylatora w codziennym użytkowaniu zasilacza
  • użycie kolorowych i numerycznych identyfikatorów ułatwia użytkownikom identyfikację informacji istotnych dla wyjścia danego kanału
  • 10 grup pamięci dla ustawień sekwencji/opóźnień/nagrywania/stanu panelu
  • funkcja listy: poprzez edycję jednoetapowego napięcia, prądu, czasu, funkcji listy można generować różnorodne złożone sekwencje, aby spełnić skomplikowane wymagania testowe
  • funkcja rejestratora. Rejestrator może rejestrować napięcie wyjściowe, prąd i moc, oraz wyświetlać je w formie wykresu
  • funkcja blokady klawiatury, aby zapobiec nieprawidłowemu działaniu
  • obsługa zdalnego sterowania poleceniami SCPI
  • obsługa przechowywania na dysku U (format FAT32, Flash), zrzut ekranu jednym kliknięciem i funkcja nagrywania danych.
  • standardowe porty konfiguracyjne: USB HOST, USB DEVICE, LAN, cyfrowy interfejs I/O, RS232/RS485

prezentacja oferowanego zestawu:
już wkrótce - pracujemy nad filmem:

https://www.youtube.com/channel/UCQBywGu5niV9pwC5eIp3s5g

HDP4424B Hantek, zasilacz laboratoryjny wielokanowały, zasilacz DC czterokanałowy, zasilacz programowalny, zasilacz cyfrowy,

dane techniczne:
  • programowalny zasilacz laboratoryjny HDP4000 Hantek
    ➤ model: HDP4424
    ➤ poczwórny zasilacz z 4 niezależnymi wyjściami
    liniowa konstrukcja zasilacza oparta na transformatorze
    ➤ niskie szumy i tętnienia


  • zasilacz czterokanałowy - 4 niezależne wyjścia:
    ► wyjście CH1: regulacja napięcia: od 0 do 32V i prądu 0 do 3,2A
    ► wyjście CH2: regulacja napięcia: od 0 do 32V i prądu 0 do 3,2A
    ► wyjście CH3: regulacja napięcia: od 0 do 8V i prądu 0 do 2A
    ► wyjście CH4: regulacja napięcia: od 0 do16V i prądu 0 do1,5A


  • niezależność wyjść zasilacza:
    ► możliwość łączenia szeregowego CH1 + CH2: 0-60V do 3,2A
    ► możliwość łączenia równoległego CH1 + CH2: 0-32V do 6,4A
    ► możliwość niezależnego korzystania z każdego z wyjść CH1/CH2/CH3/CH4
    ► maksymalna moc wyjściowa: do 245W
    ► możliwość tryby pracy tracking - śledzenia
    ► możliwość tworzenia różnych sekwencji napięciowych, czasowych, przebiegów napięć i prądów
         wyjście czasowe
    ► cyfrowe ustawianie parametrów - programowanie


  • duży kolorowy wyświetlacz TFT o przekąnej 4,3cala
    ► ułatwia pracę z zasilaczem
    ► nastawy parametrów
    ► bieżący odczyt (pomiar) parametrów na wyjściu
    ► duża rozdzielczość i precyzja pomiarów i nastaw napięcia i prądu
    ►woltomierz:  rozdzielczość 0,001V = 1mV
    ►amperomierz: rozdzielczość 0,001A = 1mA
    ►watomierz:  rozdzielczość 0,001W = 1mW


  • tryby pracy i wbudowane zabezpieczenia:
    ► C.V. (Constant Voltage -stabilizacja napięcia wyjściowego)
    ► C.C. (Constant Current - stabilizacja prądu wyjściowego)
    ► OCP - Over Current Protect - bezpiecznik nadprądowy
    ► OVP - Over Voltage Protect - bezpiecznik napięciowy
    ► OTP - Over Temperature Protect - bezpiecznik termiczny


  • zasilacz:
    ► przystosowany do pracy ciągłej
    ► niezawodny


  • stosunkowo małe wymiary zewnętrzne
  • przycisk on/off output - uruchamiający wyjście zasilacza
  • funkcja blokady klawiatury
  • różnorodność interfejsów komunikacyjnych:
    ► USB host
    ► USB device
    ► cyfrowe we/wy - digital i/o
    ► LAN
    ► RS232
    ► RS485


  • interfejsy komunikacyjny z PC
    ► szeregowy interfejs komunikacyjny USB
    ► program do sterowania parametrami zasilacza: napięcie, prąd, odczyt nastaw, zadawanie profili napięciowo-pradowych w czasie
    ► oprogramowanie dla Windows
    ► biblioteki SDK
  • chłodzenie aktywne za pomocą wbudowanego wentylatora (wymuszony obieg powietrza)
    ►wentylator połączony z czujnikiem temperatury
    ►uruchomienie wentylatora następuję dopiero gdy pobierany jest większy prąd - po nagrzaniu się radiatora

dodatkowe materiały:
DSO-TC2 Fnirsi tester LCR oscyloskop cyfrowyHDP4000- instrukcja obsługi manula - ang. DSO-TC2 Fnirsi tester LCR oscyloskop cyfrowyHDP4000 oprogramowanie sterujące
DSO-TC2 Fnirsi tester LCR oscyloskop cyfrowyHDP4000- instrukcja obsługi PL DSO-TC2 Fnirsi tester LCR oscyloskop cyfrowyHDP4000 biblioteki SDK
DSO-TC2 Fnirsi tester LCR oscyloskop cyfrowyHDP4000- HDP Quick Guide EN
DSO-TC2 Fnirsi tester LCR oscyloskop cyfrowyHDP4000- instrukcja skrócona PL


porównanie parametrów zasilaczy laboratoryjnych Hantek z serii HDP4000:

model liczba
kanałów
moc
wyjściowa
wyjścia rozdzielczość szumy Load regulation rate Power regulation rate wyświetlacz interfejsy
HDP4324 3CH 245W 32V/3,2A, 32V/3,2A, 8V/5A 1mV, 1mA <350μVrms/2mVpp napięcie: ≤ 0,01% + 2mV;
prąd: ≤ 0,01% + 250 μA;
napięcie: ≤ 0,01% + 2mV;
prąd: ≤ 0,01% + 250 μA;
4,3 cala TFT USB host
USB device cyfrowe I/O
LAN
HDP4324B 3CH 245W 32V/3,2A, 32V/3,2A, 8V/5A 1mV, 1mA <350μVrms/2mVpp napięcie: ≤ 0,01% + 2mV;
prąd: ≤ 0,01% + 250 μA;
napięcie: ≤ 0,01% + 2mV;
prąd: ≤ 0,01% + 250 μA;
4,3 cala TFT USB host
USB device, cyfrowe we/wy LAN, RS232, RS485
HDP4424 4CH 245W 32V/3,2A, 32V/3,2A, 8V/2A, 16V/1,5A 1mV, 1mA <350μVrms/2mVpp napięcie: ≤ 0,01% + 2mV;
prąd: ≤ 0,01% + 250 μA;
napięcie: ≤ 0,01% + 2mV;
prąd: ≤ 0,01% + 250 μA;
4,3 cala TFT USB host
USB device, cyfrowe I/O
LAN
HDP4424B 4CH 245W 32V/3,2A, 32V/3,2A, 8V/2A, 16V/1,5A 1mV, 1mA <350μVrms/2mVpp napięcie: ≤ 0,01% + 2mV;
prąd: ≤ 0,01% + 250 μA;
napięcie: ≤ 0,01% + 2mV;
prąd: ≤ 0,01% + 250 μA;
4,3 cala TFT USB host
USB device, cyfrowe we/wy LAN, RS232, RS485

model / kanał wyjściowy napięcie prąd
HDP43XX CH1 32V 3,2
CH2 32V 3,2
CH3 8V 5A
HDP44XX CH1 32V 3,2
CH2 32V 3,2
CH3 8V 2A
CH4 16V 1,5 A
konfiguracja połączenia wyjść szeregowo-równoległe
kanał wyjściowy połączenie szeregowe wyjść połączenie równoległe wyjść
HDP43XX CH1 0-64V
0-3,2A
0-32V
0-6,4A
CH2
CH3 - -
HDP44XX CH1 0-64V
0-3,2A
0-32V
0-6,4A
CH2
CH3 - -
CH4 - -
stopień regulacji obciążenia ± (procent wyjścia + odchylenie)
napięcie < 0,01% + 2 mV
prąd < 0,01% + 250 μA
szybkość regulacji liniowej ± (procent wyjścia + odchylenie)
napięcie < 0,01% + 2 mV
prąd < 0,01% + 250 μA
tętnienia i szumy (20Hz ~ 20MHz)
napięcie normalne < 350 μVrms/2 mVpp
dokładność (25 ℃ ± 5 ℃) ± (procent wyjściowy + odchylenie)
Kanał programowanie - nastawy odczyt
napięcie prąd napięcie prąd
HDP43XX CH1 0,05% + 10 mV 0,2% + 5 mA 0,05% + 10 mV 0,2% + 5 mA
CH2
CH3 0,1% + 5 mV 0,1% + 10 mA 0,1% + 5 mV 0,1% + 10 mA
HDP44XX CH1 0,05% + 10 mV 0,2% + 5 mA 0,05% + 10 mV 0,2% + 5 mA
CH2
CH3 0,1% + 5 mV 0,1% + 10 mA 0,1% + 5 mV 0,1% + 10 mA
CH4
przejściowy czas odpowiedzi
Czas zmiany prądu wyjściowego z pełnego obciążenia do połowy obciążenia lub z połowy obciążenia do pełnego obciążenia i powrót napięcia wyjściowego do 15mV wynosi mniej niż 50μs.
parametry mechaniczne
wymiary 232 x 153 x 392mm
waga HDP43XX 9,15 kg
HDP44XX 9,45 kg
zasilanie
wejście AC (50 Hz do 60 Hz) 100Vac±10%, 115Vac±10%
230Vac±10% (maks. 250Vac)
maksymalna moc wejściowa 600VA
warunki pracy - środowiskowe
metoda chłodzenia chłodzenie powietrzem (wbudowany wentylator z czujnikiem temp.)
temperatura pracy 0℃ do 50℃
temperatura przechowywania -40℃ ~ 70℃
wilgotność 0℃ do 30 ℃: ≤95% wilgotności względnej
30℃ do 40 ℃: ≤ 75% wilgotności względnej
40°C do 50°C: ≤45% wilgotności względnej
wysokość poniżej 3000 m.n.p.m

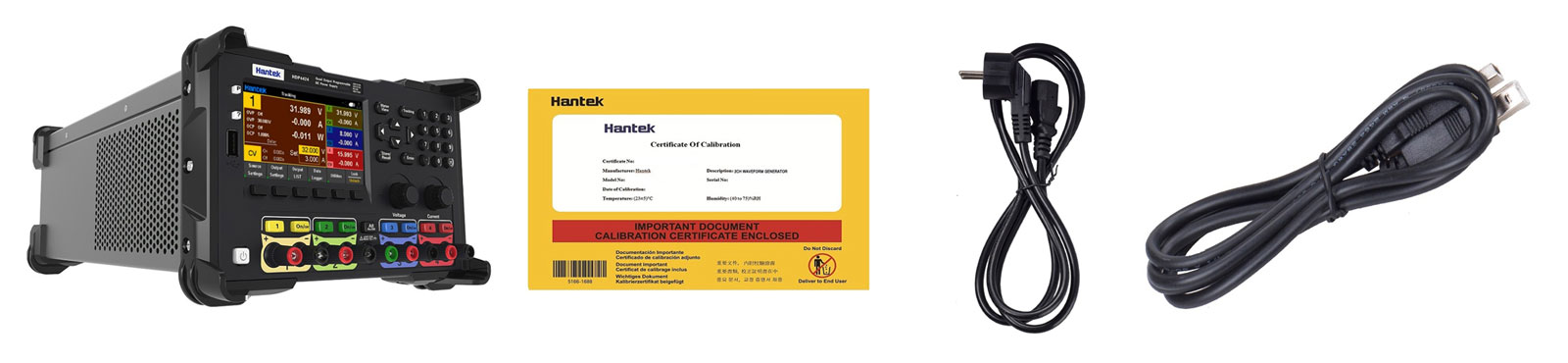

HDP4424B Hantek, zasilacz laboratoryjny wielokanowały, zasilacz DC czterokanałowy, zasilacz programowalny, zasilacz cyfrowy,zestaw zawiera:
  • zasilacz HDP4424B Hantek - 1szt.
  • świadectwo fabrycznej kalibracji -1szt.
  • przewód zasilający - 1szt.
  • przewód USB- 1szt.
  • oryginalny karton z grafiką x1szt.

gwarancja:
  • 24 miesięczny okres gwarancyjny = 2 lata
  • serwis dystrybutora na terenie Polski


HDP4424B Hantek, zasilacz laboratoryjny wielokanowały, zasilacz DC czterokanałowy, zasilacz programowalny, zasilacz cyfrowy,

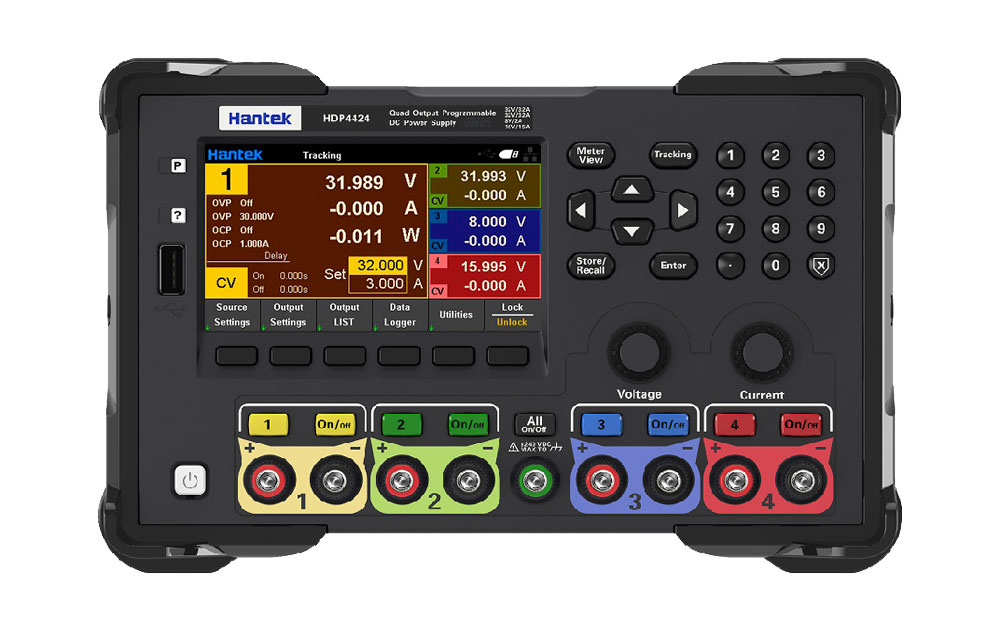

Doskonały design przemysłowy

Doskonałe połączenie sztuki i technologii. Zasilacze z serii HDP4000 to nie tylko piękne i modny desing, ale także trwałe, dokładne i stabilne konstrukcje.

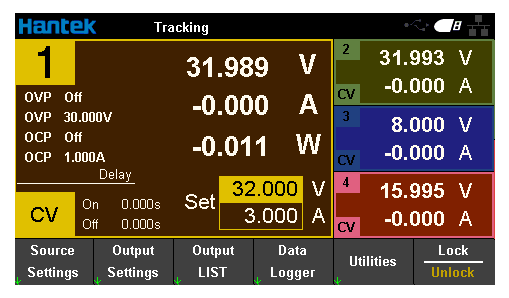

Kolorowy wyświetlacz TFT 4,3cala

Ustawione wartości i rzeczywiste wartości wyjściowe czterech kanałów są wyświetlane na tym samym ekranie, co sprawia, że ​​użytkownicy są czytelni na pierwszy rzut oka. Wbudowana wartość V\A\W i wyświetlanie przebiegu sprawiają, że trend zmian jest pod kontrolą.
HDP4424B Hantek, zasilacz laboratoryjny wielokanowały, zasilacz DC czterokanałowy, zasilacz programowalny, zasilacz cyfrowy,

HDP4424B Hantek, zasilacz laboratoryjny wielokanowały, zasilacz DC czterokanałowy, zasilacz programowalny, zasilacz cyfrowy,

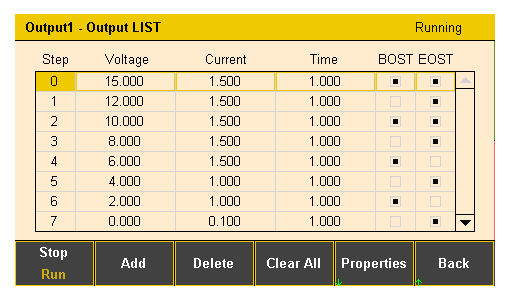

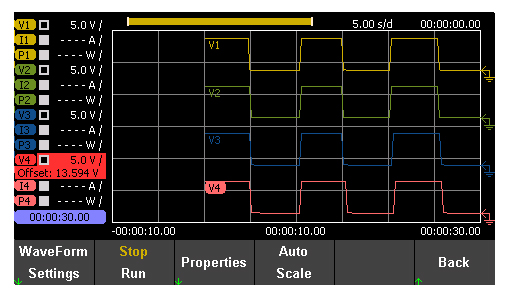

Funkcje listy i rejestracji danych

Funkcje listy i rejestracji danych generują różnorodne złożone sekwencje, edytując jednoetapowe napięcie, prąd i czas, aby spełnić złożone wymagania testowe, oraz rejestrują rzeczywiste dane napięcia, prądu i mocy każdego kroku za pomocą funkcji rejestracji danych, oraz generują również wykresy przebiegów.

Niski poziom szumów

Niski poziom szumów: < 350 μVrms / 2 mVpp, spełnia wymagania wysokiej czystości zasilania. Regulacja niskiego obciążenia: Napięcie: ≤0,01% + 2mV, prąd: ≤0,01% + 250μA, spokojnie radzi sobie ze zmianą obciążenia. Szybki czas reakcji przejściowej: ≤50μs, spełnia potrzeby szybkiej zmiany napięcia.
HDP4424B Hantek, zasilacz laboratoryjny wielokanowały, zasilacz DC czterokanałowy, zasilacz programowalny, zasilacz cyfrowy,

HDP4424B Hantek, zasilacz laboratoryjny wielokanowały, zasilacz DC czterokanałowy, zasilacz programowalny, zasilacz cyfrowy,

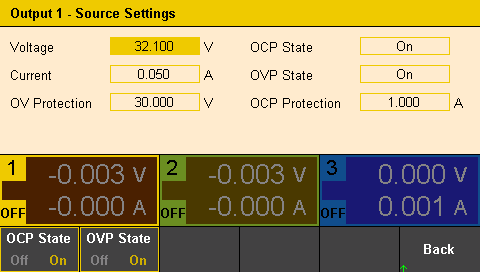

Funkcje ochrony OCP, OVP

Zapewnia funkcje zabezpieczenia nadnapięciowego i nadprądowego. Możesz elastycznie ustawić parametry przepięcia i przetężenia, aby skutecznie chronić obciążenie (podłączony odbiornik do zasilacza).

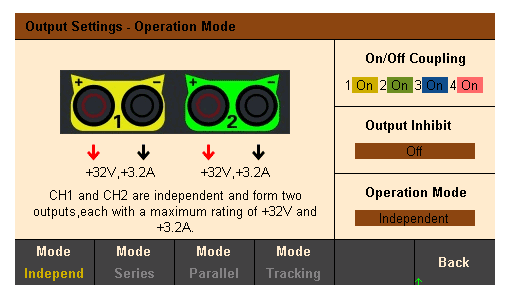

Cztery tryby: niezależny, szeregowy, równoległy, śledzący

Funkcje wyjść zasilacza: szeregowe i równoległe mogą łączyć dwa zasilacze w jeden zasilacz, aby uzyskać podwójne napięcie lub prąd, rozszerzając odpowiedni zakres i elastyczność zasilacza.
HDP4424B Hantek, zasilacz laboratoryjny wielokanowały, zasilacz DC czterokanałowy, zasilacz programowalny, zasilacz cyfrowy,

HDP4424B Hantek, zasilacz laboratoryjny wielokanowały, zasilacz DC czterokanałowy, zasilacz programowalny, zasilacz cyfrowy,

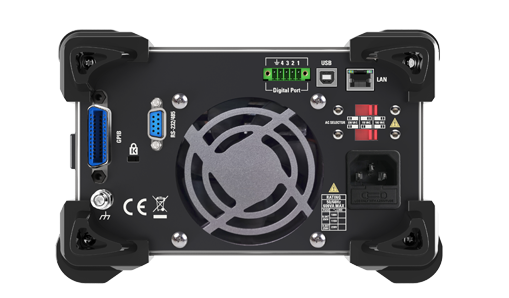

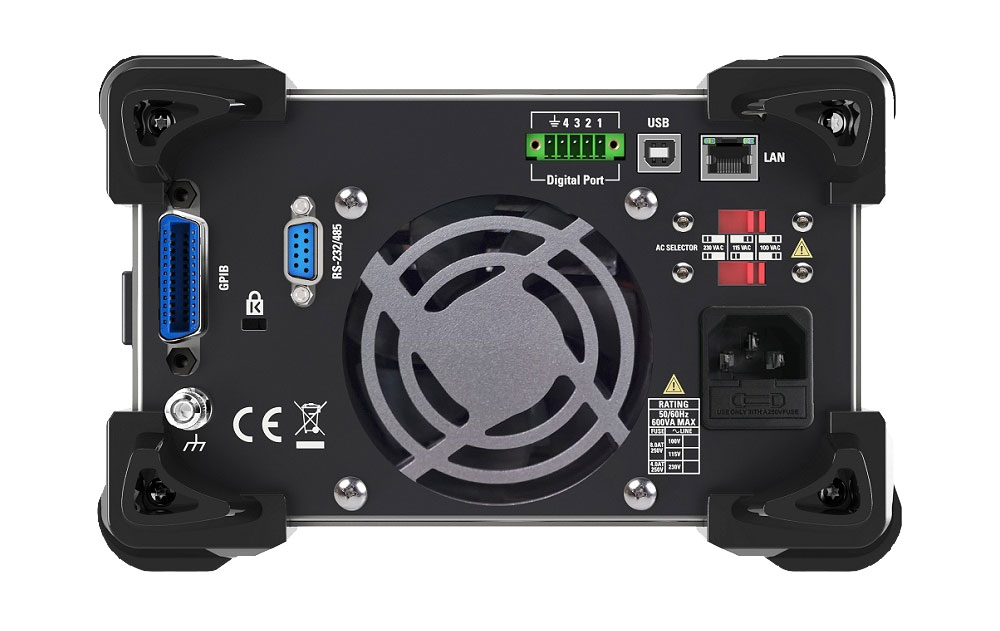

Wiele interfejsów komunikacyjnych

HOST USB, URZĄDZENIE USB, LAN, 4-liniowy cyfrowy interfejs we/wy; RS232/RS485 (HDP4324B/HDP4424B); GPIB (HDP4324H/HDP4424H); Obsługa przechowywania dysku U (format FAT32, Flash); Obsługa zdalnego sterowania poleceniami SCPI.

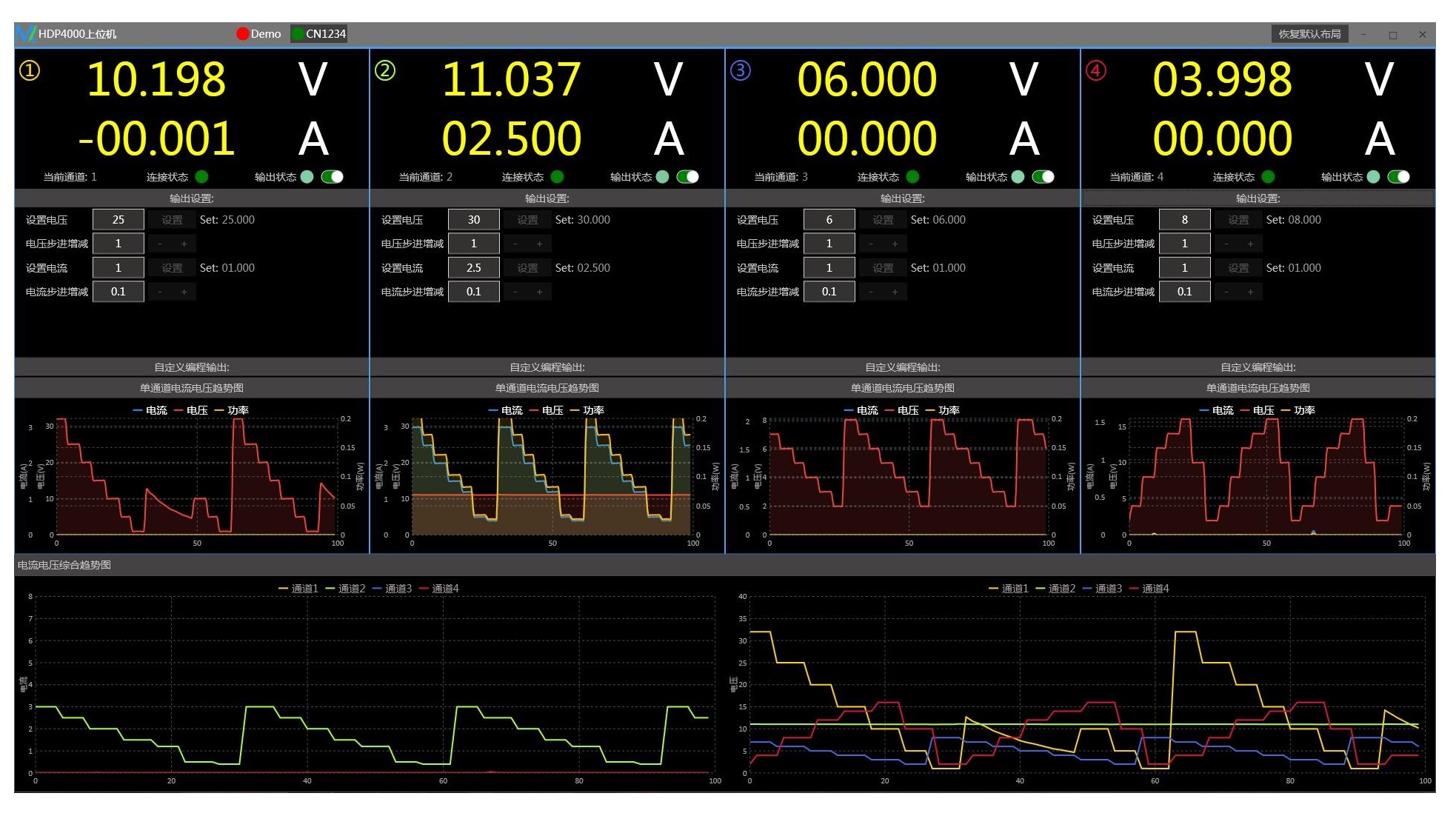

Połączenie z komputerem

Plug and play, bezpieczny i stabilny, zapewnia bezpłatne instrukcje programowania wtórnego, ułatwiając tworzenie automatycznego systemu testowego
HDP4424B Hantek, zasilacz laboratoryjny wielokanowały, zasilacz DC czterokanałowy, zasilacz programowalny, zasilacz cyfrowy,


Wysokowydajny czterokanałowy programowalny liniowy zasilacz regulowany DC z serii HDP4000 Hantek. Zasilacz wyposażony jest w kolorowy wyświetlacz TFT o przekątnej 4,3cala, gdzie wyświetlanie w czasie rzeczywistym wartości napięcia/prądu/mocy i kształtu fali - dzięki czemu stan wyjściowy i trend są wyraźne na pierwszy rzut oka. Wysoka rozdzielczość nastaw napięcia i prau 1mV/1mA, < 350 μVrms / 2 mVpp niski poziom tętnień, wysoka moc wyjściowa 245 W, szybka odpowiedź przejściowa ≤50 μs. Wszystkie cztery kanały są elektrycznie izolowane, a każdy kanał można niezależnie płynnie regulować. Zasilacz HDP4000 wyposażony jest w szereg funkcji zabezpieczających: OVP przepięciowe, OCP nadprądowe, OTP nadmierna temperatura, oraz funkcje ochrony przed zwarciem. Wyjście zasilacza ma funkcje czasowe i opóźniające, stałe napięcie CV, funkcja stałego prądu CC. Wyjścia zasilaczy HDP4000 można dowolnie wykorzytywać i łączyć w tryb pracy: niezależny, szeregowy, równoległy, śledzenie. Wejście i przechowywanie klawiatury cyfrowej, funkcja blokady klawiatury. Bogate konfiguracje interfejsów: USB HOST, USB DEVICE, cyfrowy interfejs I/O, LAN, RS232/485.
