HDS160 oscyloskop cyfrowy z multimetrem skopometr 1MHz 5MSa/s OWON

Wszechstronność urządzenia 2 w 1

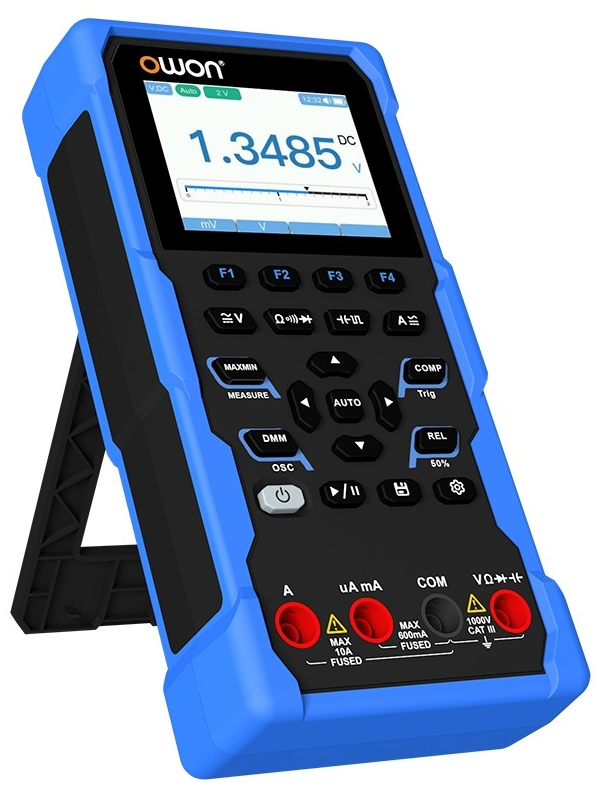

OWON HDS160 to zaawansowane narzędzie pomiarowe łączące funkcjonalność precyzyjnego multimetru cyfrowego oraz ręcznego oscyloskopu. Urządzenie wyróżnia się rozdzielczością aż 60 000 zliczeń (4 1/2 cyfry), co pozwala na wykrywanie nawet najmniejszych zmian w mierzonych sygnałach. Dzięki kompaktowej konstrukcji i wadze zaledwie 0,35 kg, jest to idealne rozwiązanie dla inżynierów serwisu, automatyków oraz elektroników pracujących w terenie, którzy potrzebują mobilności bez kompromisów w zakresie dokładności.



Ekran IPS i adaptacyjne tryby wyświetlania

Model ten został wyposażony w wysokiej jakości 2,8-calowy wyświetlacz IPS, który zapewnia szerokie kąty widzenia i doskonałe odwzorowanie kolorów. W przeciwieństwie do standardowych ekranów LCD, technologia IPS gwarantuje czytelność danych z niemal każdej perspektywy. Dodatkowo, interfejs użytkownika oferuje tryb podwójnego motywu (wysoki kontrast), który pozwala na wygodną pracę zarówno w pełnym słońcu, jak i w zaciemnionych pomieszczeniach, automatycznie optymalizując jasność i czytelność prezentowanych wyników.



Inteligentne zabezpieczenia i ergonomia

Bezpieczeństwo użytkowania jest priorytetem w modelu HDS160. Urządzenie posiada funkcję inteligentnej detekcji sondy, która automatycznie przełącza tryb pomiaru w zależności od portu, do którego podłączono przewód, chroniąc miernik przed uszkodzeniem w wyniku błędu operatora. Spełnia rygorystyczne normy bezpieczeństwa CAT III 1000V, co umożliwia bezpieczne pomiary w instalacjach wysokiego napięcia. Pełna klawiatura sterująca została zaprojektowana z myślą o intuicyjnej obsłudze i wydłużonej żywotności urządzenia.



Funkcje oscyloskopowe i zasilanie

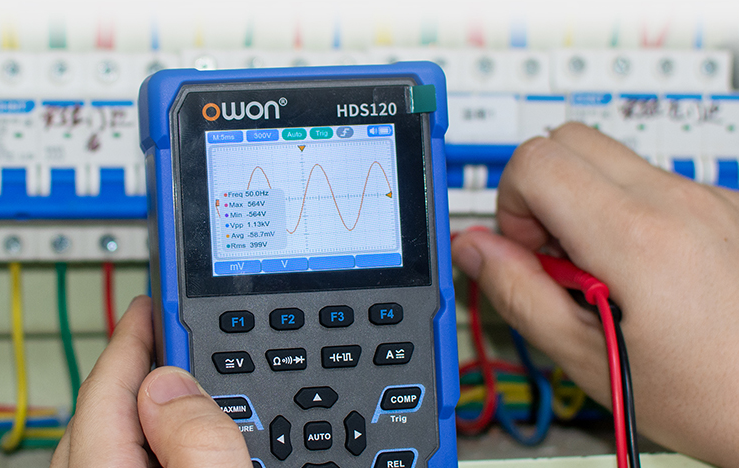

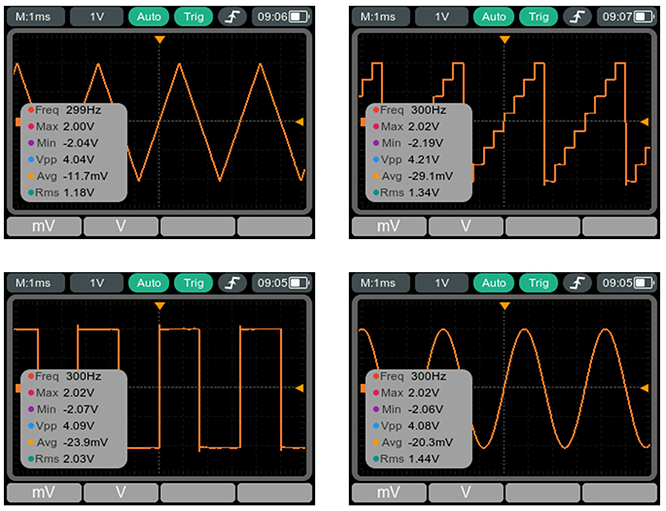

Jako oscyloskop, HDS160 oferuje pasmo analogowe 1 MHz (dla skali ACV) oraz próbkowanie na poziomie 5 MSa/s. Użytkownik ma do dyspozycji automatyczne pomiary parametrów przebiegu, takich jak Vp-p, Vavg, Vrms oraz częstotliwość. Funkcja Auto-set pozwala na szybkie dostosowanie podstawy czasu i amplitudy do badanego sygnału. Zasilanie oparte na popularnych ogniwach litowych typu 18650 zapewnia efektywne zarządzanie energią i długi czas pracy, eliminując konieczność częstej wymiany baterii.



Szczegółowe parametry pomiarowe multimetru

Funkcja	Zakres pomiarowy	Dokładność optymalna
Napięcie DC (V)	60.000 mV / 600.00 mV / 6.0000 V / 60.000 V / 600.00 V / 1000.0 V	± (0.05% + 5 cyfr)
Napięcie AC (V)	60.000 mV / 600.00 mV / 6.0000 V / 60.000 V / 600.00 V / 750.00 V	± (0.1% + 30 cyfr)
Prąd DC (A)	600.00 μA / 6000.0 μA / 60.000 mA / 600.00 mA / 6.0000 A / 10.000 A	± (0.15% + 10 cyfr)
Prąd AC (A)	600.00 μA / 6000.0 μA / 60.000 mA / 600.00 mA / 6.0000 A / 10.000 A	± (0.5% + 20 cyfr)
Rezystancja (Ω)	600.00 Ω / 6.0000 kΩ / 60.000 kΩ / 600.00 kΩ / 6.0000 MΩ / 60.000 MΩ	± (0.15% + 10 cyfr)
Pojemność (F)	6.000 nF / 60.00 nF / 600.0 nF / 6.000 μF / 60.00 μF / 600.0 μF / 6.000 mF / 60.00 mF	± (2.0% + 20 cyfr)
Częstotliwość (Hz)	60.00 Hz / 600.00 Hz / 6.0000 kHz / 60.000 kHz / 600.00 kHz / 6.0000 MHz / 60.000 MHz	± (0.2% + 10 cyfr)
Wypełnienie (Duty Cycle)	0.1% ~ 99.9% (typowo: Vrms=1V, f=100Hz) 0.1% ~ 99.9% (≥1kHz)	± (1.2% + 3 cyfry) ± (2.5% + 10 cyfr)
Test diody	3.0000 V	± (1.0% + 10 cyfr)
Test ciągłości	Próg zadziałania: 1000.0 Ω	Sygnał dźwiękowy
Specyfikacja ogólna i środowiskowa
Wyświetlacz	2,8" IPS, 60 000 zliczeń (dual-theme)

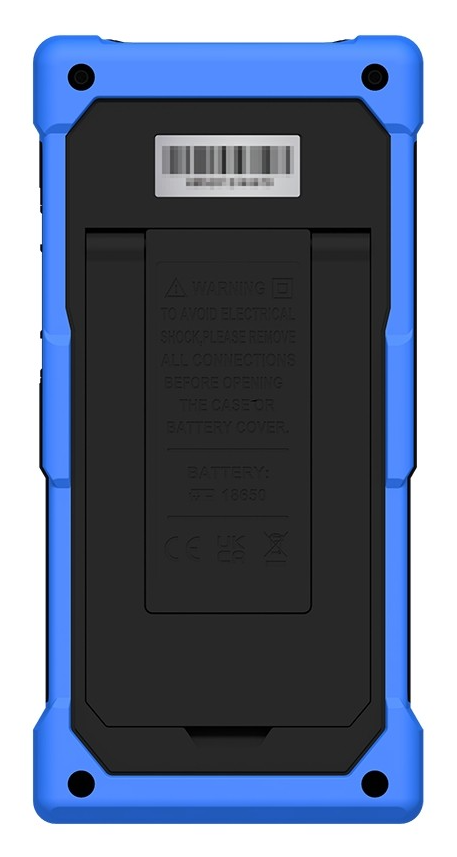

Zasilanie	Akumulator Li-Ion typu 18650
Impedancja wejściowa	≥ 10 MΩ
Bezpieczeństwo	CAT III 1000V
Wymiary (DxSxW)	93 x 41.5 x 188 mm
Waga	0.35 kg (bez opakowania)

Dodatkowe materiały do pobrania:


	Instrukcja obsługi serii HDS100 (EN)
	Skrócona instrukcja obsługi (EN)

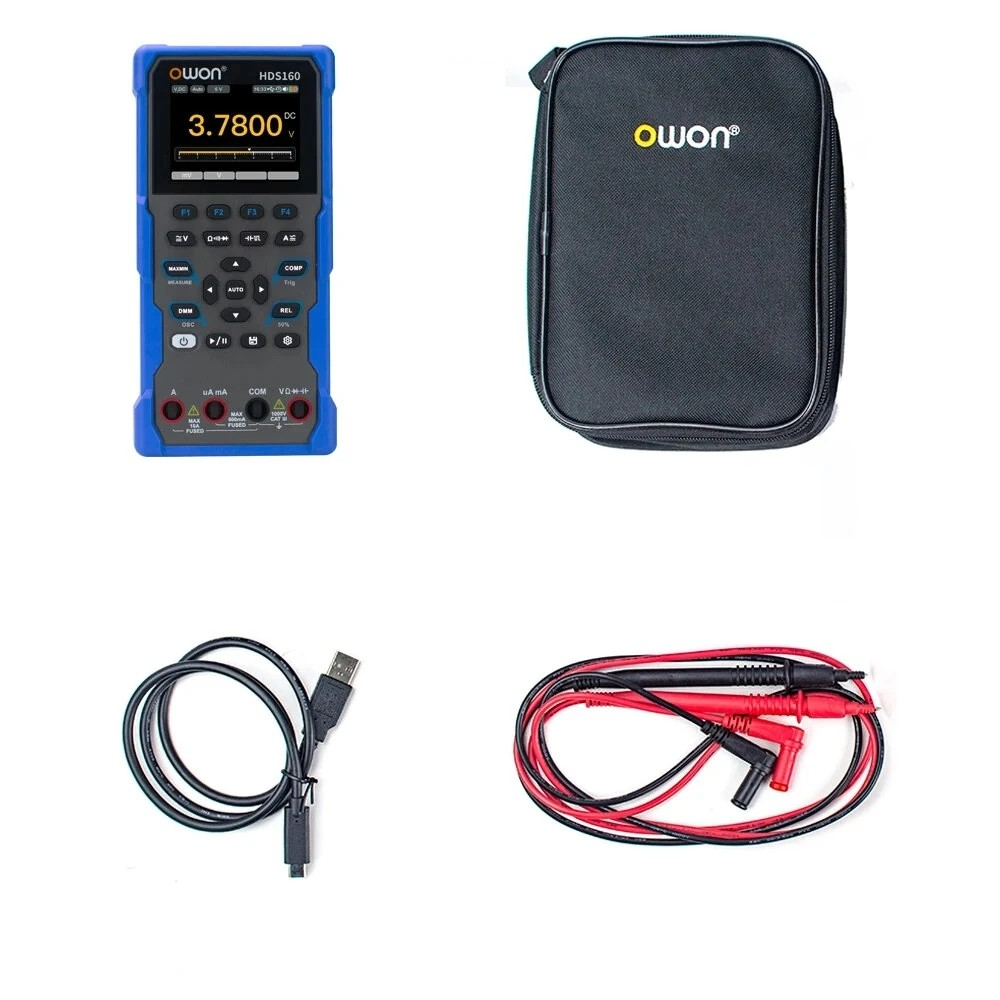

Zestaw zawiera: 1 x Multimetr/skopometr OWON HDS160 1 x Przewody pomiarowe 1 x Etui transportowe (Soft Bag) 1 x Przewód USB 1 x Skrócona instrukcja obsługi 1 x Oryginalne opakowanie
