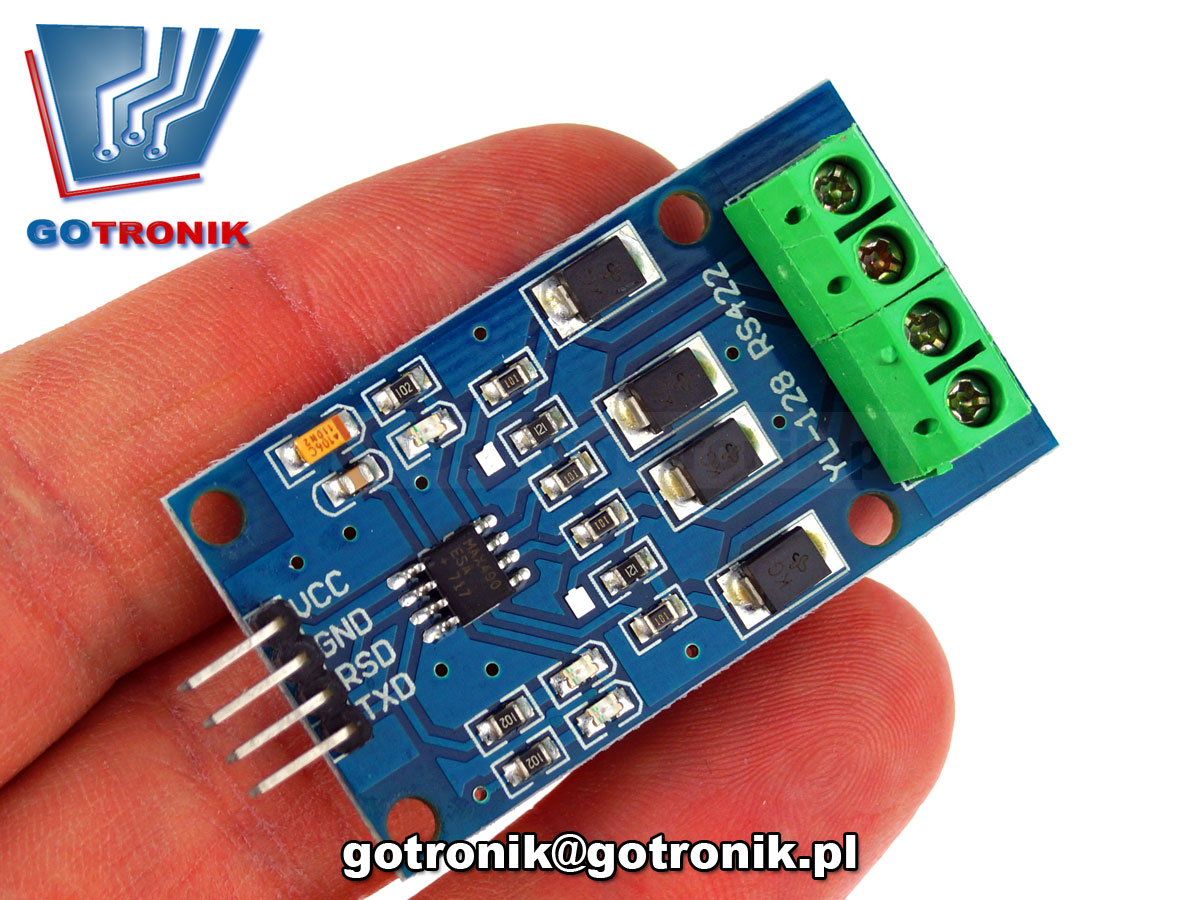

Moduł interfejsu RS422 - TTL na MAX490

Moduł interfejsu komunikacyjnego dwukierunkowego RS422 - TTL na odległość do 1000m = 1km. Magistrala 4 przewodowa. Moduł posiada zabezpieczenie ESD 15kV, oraz diody zabezpieczające TVS. Na płytce drukowanej 5 rezystorów 120Ω, które skutecznie zmniejszają zakłócenia przy dużych odległościach. Diody LED wskazujące odbiór i wysyłanie danych. Po stronie TTL zasilanie i logika 5V TxD RXD. Maksymalna prędkość transmisji do 2,5Mb/s


• moduł interfejsu komunikacyjnego RS-422 - TTL
• oparty na układzie MAX490 w obudowie SMD
• maksymalna odległość komunikacji do 1000m
• maksymalna prędkość transmisji do 2,5Mb/s
• 4 przewodowa komunikacja
• złącze ARK do przylecenia przewodów Y Z B A po sronie RS422
• po stronie TTL listwa szpilkowa GOLD-PIN 2,54mm: Vcc Gnd Rxd Txd
• logika TTL 5,0V
• diody LED sygnalizujące stan pracy (nadawanie i odbieranie danych)
• diody zabezpieczające TVS
• wbudowane rezystory 120Ω
• zabezpieczenie ESD do 15kV
• profesjonalnie wykonana płytka drukowana PCB
• wymiary płytki: 50mm x 27mm
