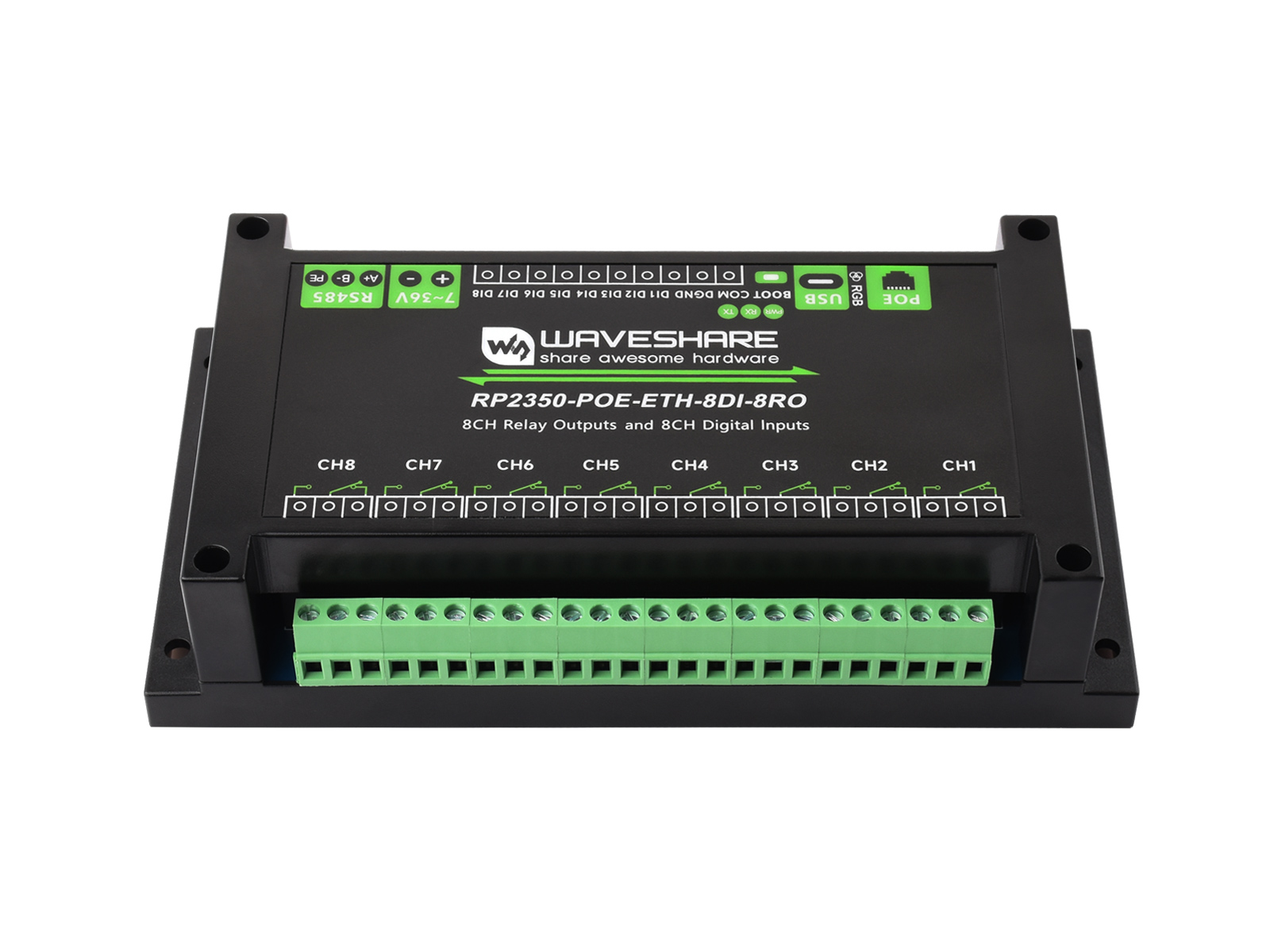

Moduł przemysłowy RP2350 z 8 przekaźnikami 8-DI, 8-RO i Ethernetem PoE Waveshare
Czas wysyłki: 24 godziny
Koszt wysyłki: od 0,00 zł
Numer katalogowy: SKU:32451
Kod producenta: SKU:32451
Stan magazynowy:
Kod EAN: 5902186330429
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)

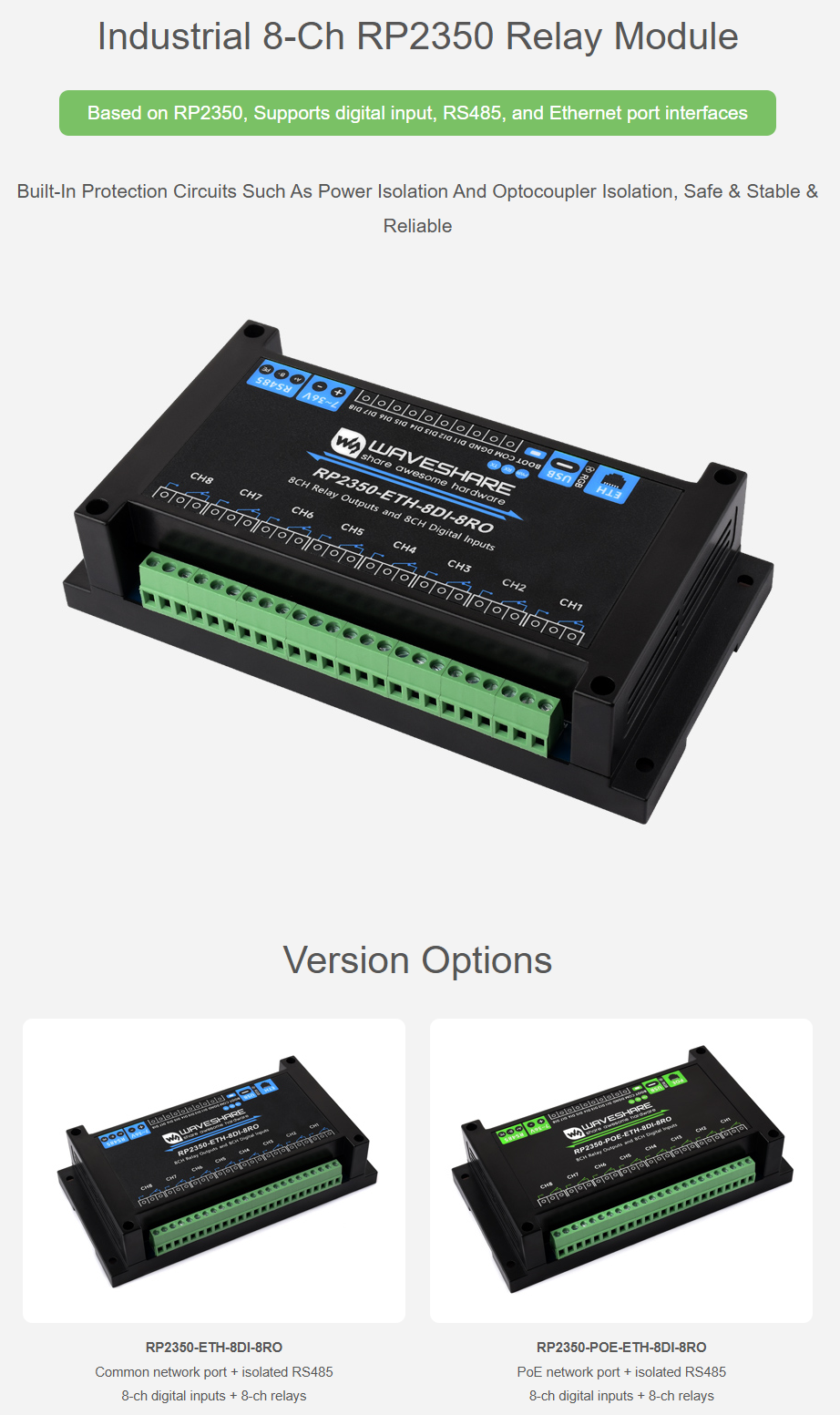

Potęga RP2350 w służbie automatyki przemysłowej
Ten przemysłowy moduł sterujący jest oparty na potężnym, dwurdzeniowym mikrokontrolerze RP2350B (z dwurdzeniową architekturą ARM Cortex-M33 / Hazard3 RISC-V). Zapewnia on 8 kanałów izolowanych wejść cyfrowych (DI) oraz 8 kanałów wyjściowych przekaźników (RO) o dużej obciążalności (max. 10A 250V AC / 30V DC), co czyni go idealnym rozwiązaniem do zaawansowanych aplikacji automatyki przemysłowej i IoT. Moduł wspiera szeroki zakres zasilania 7~36V DC i jest umieszczony w obudowie na szynę DIN, gotowej do montażu w szafach sterowniczych.
Izolowana łączność i niezawodność z PoE
Kluczową cechą modułu jest jego zaawansowana łączność. Posiada on port Ethernet 10/100 Mbps ze wsparciem PoE (zgodnym ze standardem IEEE 802.3af), umożliwiającym zasilanie i komunikację za pomocą jednego kabla sieciowego. Moduł wyposażono także w izolowany interfejs RS485 dla protokołów Modbus. Wbudowane obwody ochronne, takie jak izolacja zasilania oraz izolacja transoptorowa dla wejść i wyjść, zapewniają bezpieczną i stabilną pracę w trudnych warunkach przemysłowych. Moduł posiada również układ RTC oraz slot na kartę TF do przechowywania danych.
 |
 |
Kluczowa specyfikacja
- ✓ MCU: RP2350B (Dual-core, Dual-architecture, do 150 MHz)
- ✓ Pamięć: 520KB SRAM + 16MB Flash
- ✓ I/O: 8x Wejście Cyfrowe (DI) (5V~36V) i 8x Wyjście Przekaźnikowe (RO)
- ✓ Przekaźniki: ≤10A 250V AC / 30V DC, Izolacja optyczna
- ✓ Łączność: Ethernet 10/100 Mbps z PoE i Izolowany RS485
- ✓ Zasilanie: Szeroki zakres 7~36V DC (zacisk śrubowy) lub PoE, port USB Type-C
| Szczegółowe parametry | |
|---|---|
| Ogólna Specyfikacja i Pamięć | |
| Mikrokontroler / Pamięć | RP2350B (Dual-core, 150 MHz), 16MB Flash, 520KB SRAM |
| Złącze USB | USB Type-C (5V, Komunikacja, Firmware) |
| Wejścia Cyfrowe (8x DI) | |
| Napięcie / Typ Wejścia | 5V ~ 36V, Pasywne/Aktywne (NPN lub PNP) |
| Izolacja DI | Dwukierunkowa izolacja transoptorowa |
| Wyjścia Przekaźnikowe (8x RO) | |
| Obciążalność Styku | ≤10A przy 250V AC / ≤10A przy 30V DC (Styk 1NO 1NC) |
| Izolacja RO | Izolacja transoptorowa |
| Łączność i Zasilanie | |
| Interfejsy Komunikacyjne | Ethernet 10/100 Mbps (z PoE), Izolowany RS485 |
| Zabezpieczenia RS485 | TVS, Surge, ESD, Rezystor 120Ω (przez zworkę) |
| Zasilanie Główne | Zacisk śrubowy 7V ~ 36V DC / PoE (IEEE 802.3af) |
| Wskaźniki i Obudowa | |
| Wskaźniki LED | RGB (programowalny), PWR (Czerwony), TXD/RXD RS485 (Zielony/Niebieski) |
| Obudowa / Wymiary | ABS naszynę DIN, 175 × 90 × 40 (mm) |

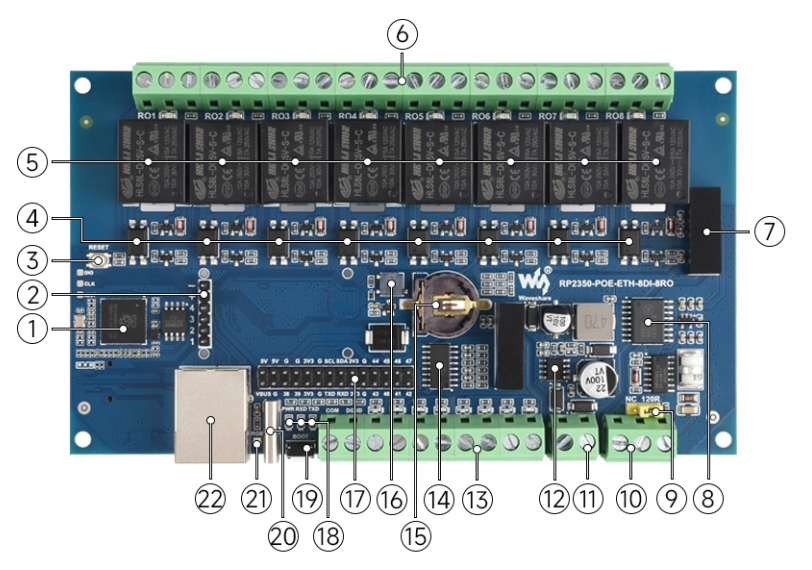

| Nr | Element / Funkcja (Nazwa) | Opis |
|---|---|---|
| 1 | RP2350B | Dwurdzeniowy i dwuarchitekturowy mikrokontroler, częstotliwość taktowania do 150 MHz. |
| 2 | PoE header | Złącze do podłączenia modułu PoE (tylko dla wersji z portem PoE). |
| 3 | RESET button | Przycisk RESET. |
| 4 | Optocoupler isolation | Izolacja transoptorowa chroniąca przed zakłóceniami z zewnętrznego obwodu wysokiego napięcia podłączonego do przekaźnika. |
| 5 | 8-channel quality relays | 8 wysokiej jakości przekaźników, obciążalność styku: <=10A 250V AC lub <=10A 30V DC |
| 6 | Relay screw terminals | Zaciski śrubowe przekaźników do podłączania urządzeń zewnętrznych. |
| 7 | Power supply isolation | Izolacja zasilania zapewniająca stabilne izolowane napięcie, nie wymaga dodatkowego zasilania dla izolowanego terminala. |
| 8 | Digital isolation | Izolacja cyfrowa zapobiegająca zakłóceniom z zewnętrznego sygnału. |
| 9 | RS485 matching resistor jumper | Zworka rezystora dopasowującego RS485 (wbudowany rezerwowy rezystor 120Ω, domyślnie wyłączony, włączany zworką). |
| 10 | RS485 communication interface | Interfejs komunikacyjny RS485 do podłączania zewnętrznych urządzeń RS485. |
| 11 | Power supply screw terminal | Zacisk śrubowy zasilania obsługujący szeroki zakres napięcia wejściowego 7~36V DC. |
| 12 | Power IC | Układ zasilający (Power IC). |
| 13 | Digital input screw terminals | Zaciski śrubowe wejść cyfrowych (DI). |
| 14 | Bi-directional optocoupler isolation | Dwukierunkowa izolacja transoptorowa (dla DI). |
| 15 | RTC battery holder | Gniazdo na baterię RTC (zegar czasu rzeczywistego). |
| 16 | Buzzer | Brzęczyk (Buzzer). |
| 17 | Pin header | Złącze pinowe (Pin header) do podłączania innych urządzeń. |
| 18 | LED indicators | Wskaźniki LED: PWR (zasilanie), RXD/TXD RS485 (odbieranie/nadawanie danych). |
| 19 | BOOT button | Przycisk BOOT. |
| 20 | USB Type-C port | Port USB Type-C (do programowania, USB 1.1 z obsługą urządzenia i hosta). |
| 21 | WS2812 | Programowalna kolorowa dioda RGB LED. |
| 22 | Ethernet port | Port Ethernet (10/100 Mbps). |
Zestaw zawiera:
- 1 x Waveshare RP2350-POE-ETH-8DI-8RO
- 1 x śrubokręt
- 1 x oryginalne opakowanie
